Page 1 Si vous ne pouvez rejoindre le fournisseur, appelez le service des incendies. • L’installation et l’entretien doivent être assurés par un installateur ou un service d’entretien qualifié ou par le fournisseur de gaz. LISEZ ET CONSERVEZ CE MANUEL Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 2: Table Des Matières
7.9 Câblage de l’interrupteur de sécurité de la pompe à condensat ..............59 8. Tuyauterie ECD avec réservoir indirect ..................... 61 8.1 Conseils ................................61 8.2 Choix de commandes pour le réservoir ......................61 8.3 Connexions électriques du réservoir ......................... 62 Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 3 14.6 Schéma en échelle............................122 14.7 Courbe de chute de pression et de débit ....................... 123 14.8 Séparer une chaudière d’un système commun de ventilation ..............124 14.9 Garantie ................................125 Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 4: Pour Vos Dossiers
Date d'achat : RBEN Régulateur de bas niveau d’eau de série : Gaz naturel Côté gauche de l'unité Polypropylène Soupape de décharge lb/po Livres au pouce carré Colonne d’eau, en pouces Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 5: Si Vous Sentez Une Odeur De Gaz
Indique un danger imminent qui, s’il n’est • Vérifiez toujours la température de l’eau pas évité, entraînera la mort ou des avant d’entrer dans la baignoire ou la blessures graves. douche. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 6 Pour en savoir plus, consultez explosion. www.P65Warnings.ca.gov. • Une ventilation adéquate doit être fournie pour assurer le fonctionnement sûr de l’appareil. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 7: Vue De L'avant

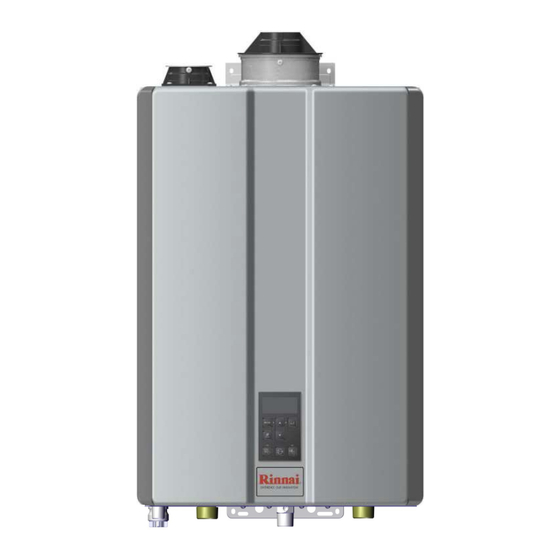

La chaudière à condensation de série I est un modèle au gaz qui se monte sur le mur et offerte en version combinée (chauffage central et chauffe-eau domestique) ou solo (chauffage central uniquement). Pour en savoir plus, consultez le « Manuel d'installation de la chaudière à condensation Rinnai de série I », ou rendez-vous à rinnai.us. Raccords d'échappement...
Page 8: Admission De Chauffage Central
Retour du système CC Retour du CC Trousse de chauffage primaire- Manomètre CC secondaire Soupape de décharge CC (fournie Robinet du gaz avec la chaudière) Appoint en CC Pompe de chaudière Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 9 Ventilateur à venturi intégré Évent Brûleur Robinet du gaz Allumeur Échangeur de chaleur Silencieux Panneau de la PCI Panneau de commande Capteur de pression PCI enlevée Purgeur de condensat Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 10: Électricité
ANSI Z21.13, CSA 4.9, ASME La pression maximale d'appoint en gaz ne doit pas dépasser la valeur spécifiée par le fabricant. Les produits RInnai sont continuellement améliorés et mis à jour; aussi les spécifications peuvent- elles changer sans avis préalable.
Page 11 Mesures : po (mm) Raccord d’évent : 2 po (51 mm) min., PVC/polypropylène ou 3 po/5 po concentrique Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 12: Drain De Condensat
Drain de condensat Raccord Dimensions 3/4 po NPT Admission CC (retour) 1 po NPT Sortie CC (apport) 1 po NPT Sortie condensat 1/2 po NPT Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 13: Neutraliseur De Condensat
Accessoires offerts en option pour la chaudière à condensation Rinnai de série I. NEUTRALISEUR DE CONDENSAT DÉTRATREUR Filtre et réduit la quantité de Neutralise le condensat tartre entrant dans la chaudière produit par la chaudière. pour en prolonger la durée utile.
Page 14: Conseils Pour L'installation
Pour l’installation dans une maison préfabriquée. l’installation doit être conforme au Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 et/ou au CAN/CSA Série MH, maisons mobiles. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 15: Articles Requis
à condensation) • Diable avec sangle d’attache Utiliser des pièeces de rechange qui ne sont pas approuvées pour la chaudière. Installer la chaudière sur un tapis. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 16: Chaudière À Condensation
Un écran se pose à l’admission et l’autre, à DOCUMENTS l’échappement. • Manuel d’installation et d’utilisation (ce manuel) • Manuel de l’utilisateur Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 17: Important
Manganèse* Jusqu’à 0,05 mg/L 6,5 à 8,5 SDT (solides dissous Jusqu’à 500 mg/L totaux)* Zinc* Jusqu’à 5 mg/L * Source : Section 143, Règlements nationaux, eau potable secondaire (É.-U.) Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 18 Une prise de courant 120 VCA, 60 Hz à 3 broches et correctement mise à la terre ou une autre □ L’installation doit être coforme aux codes régionaux, autrement, conforme au National Fuel Gas Code, ANSI Z223.1/NFPA 54, ou au Code d’installation, gaz naturel et propane, CSA B149.1. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 19 Étapes additionnelles en page suivante. Utilisez des vis appropriées pour le type de mur afin d’installer le support entre deux solives. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 20 Versez environ 10 onces (1.25 tasse) d’eau Support directement dans le collet d’échappement de supérieur la chaudière (n’enlevez pas l’adaptateur en PVC de 2 po avant cette opération). Échappement Support inférieur Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 21: Ventilation
évent existant ou à une cheminée. conduite ou les exigences du code • N’établissez PAS un évent commun avec régional. celui d’une chaudière ou d’un appareil d’un autre fabricant. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 22 IV doivent être pourvues • de dispositifs d'évacuation du Vous devez installer l’embout à au moins 12 condensat. po (30,5 cm) du sol ou de la hauteur de neige prévue. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 23 3. Réglez le commutateur DIP 8 en position ON. Commutateurs DIP Plaquette CI 4. Sur la plaquette CI, tenez le bouton rouge enfoncé cinq secondes. Tenez le bouton rouge enfoncé 5 secondes Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 24 8. La chaudière peut maintenant accepter de hautes températures d’échappement. Pour quitter le réglage des paramètres et retourner au mode normal, appuyez sur le bouton Mode. 9. Remettez le panneau avant en place et fixez-le à l’aide des quatre vis. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 25 Ventilation indirecte (air de la pièce) Voir Ventilation indirecte pour plus de détails. Échappement L’air de la pièce sert d’air de combustion alors que l’échappement se vert à l’extérieur Air de combustion Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 26: Embouts De Ventilation Concentriques 2 Po / 4 Po
(S’utilise avec un embout pour le mur) 196005, 197040 Évent concentrique FGV (16 po de long) 196105, 197033 Évent concentrique FGV (28 po de long) 196125 Évent concentrique FGV (40 po de long) Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 27: Embouts De Ventilation Concentrique 2 Po /4 Po
190295 Embout vertical 2 x 4 po—Concentrique CVENT-2 Embout horizontal 2 x 4 po—Concentrique 2ZDCTH24 Embout horizontal 2 x 4 po—Concentrique 2ZDCTV24 Embout de toit 2 x 4 po—Concentrique Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 28: Embouts Concentriques De Ventilation 3 Po / 5 Po
32 (CPVC) 52CVKGVS6503-44 Évent concentrique PVC/CPVC, 3 x 44 po (PVC)/ 52CVKGVSF9003- 44 (CPVC) SC03HT Adaptateur d’embout horizontal SC03VT Adaptateur d’embout vertical ICRT3539 Embout concentrique de toit 3/5, PPs-UV Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 29: Embouts De Ventilation Concentriques 3 Po / 5 Po
Embout vertical, 3 x 5 po, concentrique CVENT-3 Embout horizontal, 3 x 5 po, concentrique 2ZDCTH35 Embout horizontal, 3 x 5 po, concentrique 2ZDCTV35 Embout de toiture, 3 x 5 po, concentrique Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 30: Embouts De Conduites Jumelées 2 Po
FGV PVC 081216 Nécessaire d’embout FGV PVC pour le mur 52SWVKGVS6502 Nécessaires d’évent mural latéral en PVC 52WTVKGVS6502 Nécessaire d’évent mural en HVENT-2 Nécessaire d’évent profilé horizontal, 2 po Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 31: Embouts De Conduites Jumelées 3 Po
FGV PVC 081219 Nécessaire d’embout FGV PVC pour le mur 52SWVKGVS6503 Nécessaires d’évent mural latéral en PVC 52WTVKGVS6503 Nécessaire d’évent mural en HVENT-3 Nécessaire d’évent profilé horizontal, 3 po Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 32: Matériaux D'évent Approuvés Par Le Fabricant
MATÉRIAUX D’ÉVENT APPROUVÉS PAR LE FABRICANT Fabricant Matériau d’évent Ubbink PVC (extérieur), polypropylène (intérieur) Centrotherm Polypropylène Heat-Fab Métal Metal Fab Métal IPEX PVC/CPVC DuraVent Polypropylène Royal ECCO Manufacturing Polypropylène DiversiTech PVC/CPVC Z-FLEX Polypropylène Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 33: Embout De Ventilation
[2] Permis uniquement si la galerie, le porche, la terrasse ou le balcon est ouvert sur au moins deux côtés sous le plancher. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 34 150 po (46 m) Longueurs d’évent : • Un coude à 45° équivaut à 3 pi (1 m) • Un coude à 90° équivaut à 6 pi (2 m) Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 35: Important
Installez l’embout conformément aux illustrations et aux instructions dans ce manuel. Donnez une pente de 1/4 po au pied vers l’appareil, conformément aux instructions du fabricant de l’évent. Éliminez les condensats conformément aux codes régionaux. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 36 150 pi (46 m) courbe serrée longue courbe courte courbe • Un coude à 45° équivaut à 3 pi (1 m) • Un coude à 90° équivaut à 6 pi (2 m) Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 37 Installez la conduite d’air d’échappement, Vis fournie vous assurant qu’elle repose bien à plat. Fixez la conduite d’air d’échappement à l’arceau adaptateur à l’aide de la vis fournie. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 38 Pente de conduite horizontale de 1/4 po vers la chaudière. N’inclinez PAS la conduite d’air de combustion vers la chaudière. Rinnai déconseille l’installation d’une chaudière si les plans de ventilation sont MISE EN GARDE de pression différente. Il y aurait alors risque de piètre performance.
Page 39 [2] Permis uniquement si la galerie, le porche, la terrasse ou le balcon est ouvert sur au moins deux côtés sous le plancher. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 40 La ventilation dans l’air de la pièce doit utiliser des évents répertoriés de catégorie IV. • Tous les embouts (horizontaux ou verticaux) doivent être à 12 po (30 cm) du sol ou du niveau de neige anticipé. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 41 N’entreposez pas de tels produits près de la chaudière. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 42 (25,4 cm x 30,5 cm x 0.25 = 193,6 cm Métal : 10 po x 12 po x 0.75 = 90 po (25,4 cm x 30,5 cm x 0.75 = 580,6 cm Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 43 Assurez-vous qu’il y air un air de combustion adéquat pour tous les appareils installés □ dans l’espace. □ L’installation doit être conforme au National Fuel Gas Code, ANSI Z223.1/NFPA 54, ainsi qu’à tous les règlements municipaux ou provinciaux. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 44 Installez la conduite d’échappement, vous Conduite d’échappement assurant qu’elle repose bien à plat. Fixez la conduite d’échappement à l,arceau Vis fournie adaptateur à l’aide de la vis fournie. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 45 Rinnai déconseille l’installation d’une chaudière si les plans de ventilation sont MISE EN GARDE de pression différente. Il y aurait alors risque de piètre performance. Configuration Configuration avec embout verticale avec Snorkel embout en U PVC/CPVC inversé PVC/CPVC série 40 série 40 standard...
Page 46: Connexion Au Gaz
7. Effectuez un test de fuite et de pression avant de mettre la chaudière en service. Si vous détectez une fuite, n’utilisez pas la chaudière tant que la fuite n’est pas réparée. Robinet de Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 47: Par Sécurité, Lire Avant L'utilisation
2. Coupez le courant à l’appareil si un service doit être effectué. 3. Tournez le robinet de gaz à l’admission de gaz de l’appareil dans le sens horaire pour le fermer. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 48: Feuille De Calcul
RÉPONSE : 70 (21) 80 (24) Ici, le diamètre nominal de la 90 (27) conduite doit être d’au moins 3/4 po et la longueur 10 pi 100 (30) (3 m). Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 49 60 (18) totale en BTU/H 80 (24) 100 (30) Ici, le diamètre nominal de la con- duite doit être d’au moins 1/2 po et la longueur 10 pi (3 m). Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 50: Conseils
Certaines installations à zones multiples peuvent nécessiter une vanne différentielle qui empêcherait un débit excessivement élevé dans une zone alors que les autres zones sont fermées. Raccord de retour de chauffage Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 51 à tour à l’écran de la chaudière. Le port d’indicateur externe est fourni dans le nécessaire d’accessoires de chauffage principal-secondaire Rinnai. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 52: Schéma Des Composantes Communes D'un Système Cc
Séparateur d’air Collecteur RETOUR AU APPORT AU Nécessaire de chauffage d’impuretés SYSTÈME SYSTÈME principal-secondaire Robinet à boule Clapet anti-retour Robinet de remplissage avec indicateur de pression Réservoir de dilatation Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 53 Robinet de Jauge de remplissage pression Disconnecteur Robinet manuel hydraulique à boule Robinet Raccord Capteur Collecteur thermostatique diélectrique extérieur d’impuretés Robinet de remplissage automatique Fil basse tension Fil haute tension Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 54 Robinet de Jauge de remplissage pression Disconnecteur Robinet manuel hydraulique à boule Robinet Raccord Capteur Collecteur thermostatique diélectrique extérieur d’impuretés Robinet de remplissage automatique Fil basse tension Fil haute tension Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 55 Rinnai recommande une séparation hydraulique entre la chaudière et le système de chauffage central. Les séparateurs éliminent l’agencement de la courbe de la pompe ou le calcul du débit, parfait pour les systèems à température et zones multiples. Exemples de séparation hydraulique Les tés à...
Page 56 Les numéros de pièce des fabricants étaient exacts au moment de la publicaation et peuvent changer sans avis. Confirmez la performance et le numéro de pièce auprès du fabricant avant de commander. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 57 • N’installez AUCUNE autre soupape ou robinet entre la soupape de décharge et la chaudière. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 58 Tuyau exposé dans l’eau à l’air Neutraliseur Niveau d’eau Consultez le manuel d’installation du neutraliseur et les codes locaux pour des conseils sur l’installation. L’illustration ne sert que de référence. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 59 2. Enlevez le couvercle de la chaudière et situez les 2 fils blancs « À la pompe de condensat. » 3. Coupez les connecteurs sertis des fils blancs et dénudez le bout de ces fils. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 60 être branché dans une prise de courant. Les fils de l’interrupteur de sécurité se connectent aux contacts NO et COM. • NO - Normalement ouvert • NC - Normalement fermé • COM - Neutre Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 61: Conseils
20 secondes à 130°F (54°C) • 8 minutes à 120°F (49°C) Les enfants et les personnes âgées ou handicapées sont les plus à risque. Testez l’eau avant le bain ou la douche. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 62 Connexion de la thermistance du réservoir indirect Commutateurs DIP Bornes de la pompe du réservoir indirect Bornes de la thermistance du réservoir indirect Pompe de réservoir indirect à connecter à la chaudière. Plaquette Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 63 Connexion du thermostat du réservoir indirect Commutateurs DIP Bornes de la pompe du réservoir indirect Bornes du thermostat du réservoir indirect Plaquette CI Pompe du réservoir indirect à connecter à la chaudière Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 64 échu. NOTE Voir « 12.3.8 Commutateurs DIP de la PCI » pour plus de détails concernant les commutateurs DIP de la chaudière. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 65 CC Délai de priorité du réservoir indirect minutes minutes minutes Limite de température CC pour permetre le service simultané. avec le réservoir indirect Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 66 Drain de thermstatique diélectrique extérieur d’impuretés chaudière Robinet de Jauge de remplissage pression Disconnecteur Robinet manuel hydraulique à boule Fil basse tension Fil haute tension Robinet de remplissage automatique Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 67: Conseils
S’il y a plus d’une porte dans la salle de faire des connexions électriques la chaudière, un interrupteur devrait ou des changements de câblage être installé à chaque porte. sur la chaudière. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 68 Confirmez que la source de courant est bien 120 VCA, 60 Hz, et correctement mise à la terre. □ Confirmez qu’aucune rallonge et qu’aucun adaptateur de fiche n’est utilisé avec la chaudière. □ Confirmez que les connexions aux bornes ont été effectuées correctement. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 69: Mesures De Sécurité
13 lb/po (90 kPa). 7. Vérifiez si le système de chauffage fuit. 8. Amorcez la désaération décrite dans la section suivante (« 10.3 Désaération »). Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 70 6. Activez le chauffage central ou le chauffe-eau pour vous assurer que la chaudière fonctionne correctement. 7. Fermez l’évent de la pompe. Environ une semaine plus tard, l’air dans le système devrait être éliminé. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 71 Pour amorcer ou arrêter la désaération, tenez enfoncé le bouton noir dans le coin supérieur gauche de la plaquette CI (voir ci-dessous). Plaquette CI Commutateurs DIP Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 72: Lieu D'installation
  L’embout de la conduite de drainage du condensat est-il à l’air libre?   Avez-vous installé une fente d’aération dans la conduite de drainage du condensat? Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 73: Soupape De Décharge (Sdd)
Avez-vous confirmé qu’aucune rallonge ni adaptateur de fiche n’a été utilisé avec la chaudière? MISE EN SERVICE   Avez-vous amorcé la pompe?   Avez-vous désaéré la chaudière? Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 74: Mise En Marche
La pression maximale permise dans l’échangeur de chaleur est 45 lb/po (310 kPa). − La soupape de décharge fournie avec la chaudière est cotée à 30 lb/po (206 kPa). Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 75 ❻ Le mode de réservoir Alterne entre ECD indirect est en circuit (réservoir indirect) et quand la DEL au- CC pour régler la dessus du bouton est température. allumée.. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 76 à tour. ❹ Réservoir indirect Clignotant : En service ❿ Témoin « En service » (chaudière en Témoin fixe : Température du réservoir marche indirect atteinte ❺ Thermostat extérieur connecté Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 77 °F MODE Appuyez sur Sélection pour confirmer la température. Le réglage s’affiche pendant quelques secondes puis l’écran retourne au mode de veille. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 78 à l’aide des flèches Haut et confirmer la température. Celle-ci Bas. s’affique quelques secondes puis l’écran retourne au mode de veille. Température 120°F (50°C) 130°F (55°C) 140°F (60°C) 150°F (65°C) Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 79 Le mode Eco est activé par défaut. Pour passer au mode Confort, appuyez sur le bouton Eco du contrôleur. Mode Eco (défaut) Mode confort Aucune icône MODE MODE L’icône Eco s’affiche quand L’icône Eco s’éteint quand le le mode Eco est activé. mode Confort est activé. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 80 2: OFF 2: on MODE MODE Appuyez deux fois sur Appuyez sur le bouton 2:on Mode. devrait de Sélection. s’afficher. Utilisez les flèeches Haut ou Bas pour activer ou Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 81 Appuyez sur le bouton 3:off Mode. devrait de Sélection. s’afficher. Utilisez les flèches Haut ou Bas pour choisir : • OFF - Verrou désactivé • LOC - Verrou activé Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 82 à travers les données de Réservoir indirect enfoncé (tenez performance décrites les deux boutons enfoncés dans le Tableau des simultanément). Les données pour la données de valeur choisie performance. s’affichent automatiquement. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 83 Cycles de combustion x100 Cycles de mise en service * Consultez la feuille sur les données techniques sur l’intérieur du couvercle avant de la chaudière pour des renseignements supplémentaires. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 84 Bouton 4 Paramètres Voir « 12.4 Réglage des paramètres » (bouton rouge) Commutateurs Réglage des Voir « 12.3.8 Commutateurs DIP de la commutateurs plaquette CI ». Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 85: Température Extérieure
PVC à l’usine. Si CPVC, PP ou un autre matériau approuvé est utilisé, le réglage doit être modifié. Voir « 5.4 Interrupteur de sécurité de l’évent PVC » pour plus de détails. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 86 7 701 à 10 200 pi (2 347 à 3 109 m) IMPORTANT Il n’est pas nécessaire d’ajuster la pression du gaz pour haute altitude quand vous faites le réglage par commutateurs DIP. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 87: Mode Thermostat (Défaut)
CC 1. Ex.: Si la pompe principale (connectées) fonctionne, la pompe 1 fonctionne aussi. Si le commutateur DIP 2 est désactivé, les pompes sont liées automatiquement. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 88 8. Pour quitter le mode de réglage des paramètres et retourner au mode normal de service, appuyez sur le bouton rouge de la plaquette CI ou le bouton Mode du contrôleur. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 89 (25°C) température extérieure maximale à laquelle la chaudière fait feu au mode CC. On peut ainsi empêcher la chaudière de fonctionner quand la température extérieure est chaude. Page suivante... Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 90 à la thermistance. Le réservoir indirect chauffe plus souvent si l’écart est plus petit. Page suivante... Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 91 Si « NON » est choisi, assurez-vous que le CC et l’application de chauffage peuvent accepter la température élevée d’apport. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 92: Intervalle
L’eau fournie au système est requise) peut ne pas être aussi chaude que voulue si le réglage est activé. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 93 CPVC, du PP ou un autre matériau CVPC/PP/ approuvé, le réglage peut être modifié. Voir Autre « 5.4 Interrupteur de sécurité de l’évent PVC » pour en savoir plus. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 94 Le capteur devrait être connecté à la bore de capteur de température extérieure de la chaudière. Voir les renseignements dans les sections suivantes. Mur face au nord Capteur de température extérieure Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 95 Radiateurs, fonte/panneau 90 - 120°F (32 - 49°C) 140 - 180°F (60 - 82°C) Irradiant par le dessous 100 -120°F (38 - 49°C) 120 - 150°F (49 - 65°C) Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 96 (50°C) 140°F 14°F (-10°C) (60°C) 104°F (40°C) 130°F (54°C) -20°F -10°F 0°F 10°F 20°F 30°F 40°F 50°F 60°F 70°F (-29°C) (-23°C) (-18°C) (-12°C) (-7°C) (-1°C) (4°C) (10°C) (16°C) (21°C) Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 97 Pour sélectionner la courbe de réinitialisation. accédez aux paramètres (comme indiqué à la section « 12.4 Réglage des paramètres »), sélectionnez le paramètre puis choisissez une courbe. Sélection N° du Description du réglage paramètre Courbe de réinitialisation extérieure Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 98 La température extérieure maximale se règle à l’aide du paramètre numéro sur « 77°F (25°C) » ou « Aucun maximum » (voir la section «12.4 Réglage des paramètres » pour en savoir plus). Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 99: Codes Diagnostiques
* Voir « Diagnostic électrique » sur la fiche technique à l’intérieur du panneau avant de la chaudière. e:100 Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 100 à l’intérieur du panneau avant de la chaudière. Nettoyez la surface de la thermistance • Mesurez la résistance à la thermistance. • Vérifiez la thermistance de retour. • Remplacez-la au besoin. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 101 Si la sortie de la PCI est normale, * Voir « Diagnostic électrique » sur la fiche technique remplacez la commande de gaz. à l’intérieur du panneau avant de la chaudière. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 102: Réservoir Indirect
La chaudière ne fonctionne pas quand le code bouton CC est illuminé • Si le commutateur DIP 2 est sur OFF, le CC est commandé par le thermostat de la pièce. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 103 élevé forcé). 6. Pour retourner au mode normal de service, appuyez sur le bouton noir de droite. Le contrôleur affiche maintenant le mode normal de service. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 104: Entretien Par Le Propriétaire
• Assurez-vous que la pression affichée l’eau à l’entrée du bâtiment. au contrôleur ou sur une jauge extene soit de 17 à 26 lb/po (117 à 180 kPa). Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 105: Chaque Année
Drainage de l’eau Si le système est éteint pendant une longue période (coupure saisonnière), fermez les robimets sous la chaudière et drainez la chaudière pour la protéger contre les dommages par le gel. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 106: Nettoyage
Nettoyage du purgeur de condensat : • Inspectez la décharge dans la chaudière et le système de drain externe. • Éliminez les débris qui se trouvent dans le purgeur de condensat. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 107: Inspection Visuelle De La Flamme Après Un Service
à tour à l’écran. Les icônes CC et ECD peuvent s’afficher tour à tour en fonction de la séquence de protection en cours. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 108 Chauffage central. La chaudière redémarrera. 7. Remettez le panneau avant de la chaudière. 8. La chaudière peut maintenant retourner à son état normal de fonctionnement. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 109 • La chaudière Rinnai doit être isolée (robinets fermés) du reste du système, ou ne pas y être connecté, alors que les nettoyeurs se trouvent dans le système. •...
Page 110: Nettoyeurs, Inhibiteurs Et Antigels Approuvés
Rinnai citées dans « 4.4.1 Qualité de l’eau ». • Testez le pH de l’eau qui sera utilisée pour remplir le système. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 111 Fil basse tension Fil haute tension Illustration d’un montage suggéré. Séparateur d’air Certains raccords sont facultatifs. Jauge de Robinet de pression remplissage Disconnecteur Robinet Robinet de remplissage automatique Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 112 Émetteur de chaleur Câblage de la Connexion de la plaquette CI pour pompe de chaudière l’exemple ci-haut Pompe externe, connexion 1 Connexion T/T 1 Pompe de la chaudière Thermostat Pompe Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 113 Poste de purge Câblage de la Connexion de plaquette CI pour pompe de chaudière l’exemple ci-haut Connexion T/T1 Pompe de la chaudière Contrôle de zone Pompe Thermostat 1 Thermostat 2 Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 114 CI pour l’exemple ci-haut Pompe externe, connexion 2 Connexion T/T 1 Pompe externe, Connexion T/T 2 connexion 1 Pompe de la chaudière Thermostat 1 Pompe 2 Pompe 1 Thermostat 2 Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 115 Connexion T/T 1 Pompe de la chaudière Pompe 1 Pompe 2 Pompe 3 Fils vers l’interrupteur d’extrémité du contrôleur de zones Contrôle de zones Thermostat 1 Thermostat 2 Thermostat 3 Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 116 1 de CC. Poste de purge Câblage de la Connexion de la plaquette CI pour pompe de l’exemple ci-haut chaudière Pompe externe, connexion 1 Pompe de la chaudière Pompe 1 Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 117 3280 et/ou au CAN/CSA Z240 série MH, Maisons mobiles, série M86 / Norme • Plaque signalétique de conversion sur la construction et la sécurité des • Tournevis à tête cruciforme maisons préfabriquées, Titre 24 CFR. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 118: Joint Restricteur Restricteur Extérieur
13. Passez à la section suivante (14.4.3 Réglage des paramètres). Illustration 2 Le côté rainuré du joint DOIT faire face à l’extérieur. Joint Plaque de Joint Restricteur intérieur restricteur extérieur Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 119 (GN). • Sélectionnez pour le propane (GPL). Appuyez ensuite sur le bouton de sélection. 7. Les paramètres sont réglés. Appuyez sur le bouton Mode pour retourner au service normal. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 120 Vue de l’avant Vue de l’avant Tige Tige d’ignition d’ignition Flamme bleue Flamme jaune ou verte 3. Remettez le panneau avant sur la chaudière et fixez-le à l’aide des quatre vis. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 121 Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 122 Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 123 Débit d’eau (gal./min.) Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 124 être modifiée, le système devrait être modifié pour respecter les valeurs minimales des tableaux pertinents de l'appendice F du National Fuel Gas Code, ANSI Z223.1/ NFPA 54 et (ou) les codes d'installation CAN/CSA-B149.1. Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 125 Rinnai réparera ou remplacera le produit ou toute pièce ou composante sous garantie qui affiche un vice de matière ou de fabrication pendant la période établie dans le tableau. Rinnai couvrira les frais de main-d’oeuvre raisonnables associés à la réparation ou au remplacement desdites pièces ou composantes pendant la période de garantie pour la main-d’oeuvre.
Page 126 Si vous achetez un produit Rinnai d’un revendeur non agréé ou si le numéro de série original a été enlevé, détruit ou modifié, la garantie Rinnai sera nulle et sans effet.
Page 127 Manuel de la chaudière à condensation Solo Rinnai de série I...
Page 128 800000112 3/2019 Manuel de la chaudière à condensation Solo Rinnai de série I...
