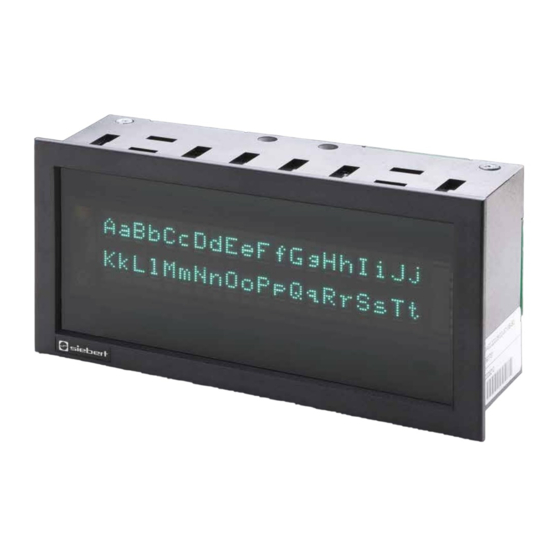

Siebert SX402 Série Manuel D'utilisation
Masquer les pouces
Voir aussi pour SX402 Série:
- Manuel d'utilisation (24 pages) ,
- Mode d'emploi (22 pages) ,
- Manuel d'utilisation (14 pages)
Manuels Connexes pour Siebert SX402 Série
Sommaire des Matières pour Siebert SX402 Série
- Page 1 Manuel d'utilisation Série SX402 Afficheurs alphanumériques à interface Profibus-DP BAL SX402 PFB FR 1.0...
- Page 2 , LRD et XC-Board sont des marques déposées par la société Siebert Industrieelektronik GmbH. Dans la mesure où d’autres noms de produits ou de sociétés sont mentionnés dans cette documentation, il peut s’agir de marques ou de noms commerciaux de leurs titulaires respectifs.
-
Page 3: Table Des Matières
Domaine d'application Ce manuel d'utilisation s'applique aux appareils portant les désignations suivantes : SX402-220/05/0G-001/0B-K0 SX402-420/05/0G-001/0B-K0 SX402-240/05/0G-001/0B-K0 SX402-220/09/0G-001/0B-K0 Sommaire Chapitre 1 Dimensions Chapitre 2 Description des appareils Schéma de principe Paramétrage Interface Profibus Indicateurs d'état Chapitre 3 Commande Transfert de données Handshake Schéma de flux Segmentation des données... - Page 4 BAL SX402 PFB FR 1.0...
-
Page 5: Chapitre 1 | Dimensions
Chapitre 1 | Dimensions SX402-220/05/0G-001/0B-K0 (2 x 20 caractères, hauteur des caractères 5 mm) SX402-420/05/0G-001/0B-K0 (4 x 20 caractères, hauteur des caractères 5 mm) SX402-240/05/0G-001/0B-K0 (2 x 40 caractères, hauteur des caractères 4,7 mm) SX402-220/09/0G-001/0B-K0 (2 x 20 caractères, hauteur des caractères 9 mm) BAL SX402 PFB FR 1.0... -
Page 6: Chapitre 2 | Description Des Appareils
Chapitre 2 | Description des appareils Schéma de principe BUS DATA Adresse 24 V Tension Indicateurs d’état Interface Profibus 00...99 d’alimentation Paramétrage | Le paramétrage de l’appareil se fait à l’aide d’un menu dans l’affichage (voir chapitre 5). Interface Profibus | L'interface Profibus se trouve sur un connecteur Sub D-9 femelle. -
Page 7: Chapitre 3 | Commande
Chapitre 3 | Commande Sur les systèmes Profibus, des erreurs de bus peuvent engendrer des dommages matériels ou corporels. Lorsque l’appareil est relié au Profibus, noter qu'un redémarrage de l'afficheur avec la commande $0 et l’activation du menu (voir chapitre 5) peuvent entraîner une erreur de bus. Transfert de données | Le système Profibus impose un transfert de données de façon cyclique. - Page 8 Schéma de flux | Après le passage à l’état DATA- Entry of state DATA-EXCHANGE EXCHANGE (afficheur paramétré et identifié par le maître comme participant au Profibus), l’afficheur TxHS Bit:= 0 met le bit RxHS sur la valeur initiale 0. Lors du passage à...
- Page 9 Interprétation des données | Les données sont interprétées selon le tableau des commandes suivant. Dans la description, les chiffres indiqués entre [ ] se rapportent aux lignes correspondantes du tableau des commandes. Commandes | Certaines commandes exigent des caractères terminaux de télé- gramme (↵), à...
- Page 10 Retour à la ligne | Si un texte contient un nombre de caractères supérieur à celui pouvant être affiché dans une ligne, le retour à la ligne s’opère automatiquement en fin de ligne et la suite du texte s’inscrit dans la ligne suivante.
-
Page 11: Chapitre 4 | Commande Sélective De Lignes
Chapitre 4 | Commande sélective de lignes Cas d'application | La commande des appareils décrite au chapitre 4 est optimisée pour les cas d’application où des textes individuels doivent être affichés. En raison du retour automatique à la ligne, un texte long est affiché sur plusieurs lignes, et dès que toutes les lignes sont remplies, le texte est automatiquement affiché... -
Page 12: Chapitre 5 | Paramétrage
Chapitre 5 | Paramétrage Sur les systèmes Profibus, des erreurs de bus peuvent engendrer des dommages matériels ou corporels. Lorsque l’appareil est relié au Profibus, noter que l’activation du menu peut entraîner une erreur de bus. Affichage de menu | Le paramétrage de l’appareil se fait à l’aide d’un menu dans l’affichage de menu. - Page 13 Phase du menu Option Affichage Intervalle de 2 secondes* pagination 5 secondes 10 secondes Timeout Pas de timeout* Timeout après 2 s Timeout après 4 s Timeout après 8 s Timeout après 16 s Timeout après 32 s Timeout après 64 s Timeout après 128 s Mémorisation Mémoriser options* (Set)
-
Page 14: Chapitre 6 | Messages D'état
Chapitre 6 | Messages d'état Les erreurs dues à une utilisation incorrecte ou des états opérationnels défectueux sont indiquées sur l'affichage. Les messages suivants sont possibles : Message d’erreur Origine Solution OFFLINE L’afficheur n’est pas connecté Vérifier les connexions, au bus ou le bus est hors service démarrer le bus SYNTAX_ERROR Reçu commande erronée... -
Page 15: Chapitre 7 | Tableau Des Caractères
Chapitre 7 | Tableau des caractères ! " # $ % & ' ( ) * + , − . / 0 1 2 3 4 5 6 7 8 9 : ; < = > ? @ A B C d E F G H I J K L M N O P Q r S t U V W X Y Z [ \ ] ^ _ ` A B C d E F G H i j K L M n o P q r S t U v W X y Z { | } ~ ç... -
Page 16: Sx402-420/05/0G-001/0B-K0
Chapitre 8 | Caractéristiques techniques Taille d'affichage SX402-220/xx/0G-001/0B-K0 2 x 20 caractères SX402-420/xx/0G-001/0B-K0 4 x 20 caractères SX402-240/xx/0G-001/0B-K0 2 x 40 caractères Hauteur des caractères SX402-220/05/0G-001/0B-K0 env. 5 mm SX402-420/05/0G-001/0B-K0 env. 5 mm SX402-240/05/0G-001/0B-K0 env. 4,7 mm SX402-220/09/0G-001/0B-K0 env. 9 mm Couleur d'affichage vert Indice de protection...
