KNF ATEX N680 EX Traduction Du Mode D'emploi Original

page de 144

/ 144
Signets

Liens rapides

Télécharger ce manuel

KNF 325438 11/22

ATEX

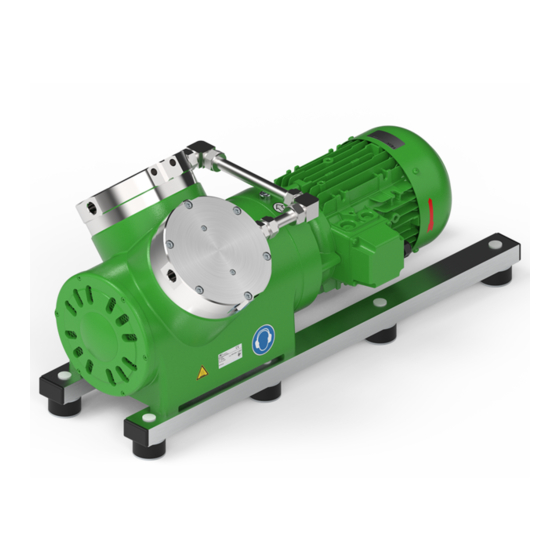

POMPE À

MEMBRANE

Remarque !

Avant de mettre la pompe et les accessoires en service, veuillez lire et observer les instructions d'utilisation

et de montage ainsi que les consignes de sécurité !

N680 EX

TRADUCTION DU MODE D'EMPLOI ORIGINAL

FRANÇAIS

Sommaire des Matières pour KNF ATEX N680 EX

Page 1 KNF 325438 11/22 N680 EX ATEX TRADUCTION DU MODE D'EMPLOI ORIGINAL FRANÇAIS POMPE À MEMBRANE Remarque ! Avant de mettre la pompe et les accessoires en service, veuillez lire et observer les instructions d'utilisation et de montage ainsi que les consignes de sécurité !
Page 2 Table des matières KNF Neuberger GmbH Alter Weg 3 1 À propos de ce document .......... 3 D-79112 Freiburg 1.1 Comment utiliser la notice de montage et d'utilisation Allemagne .................. 3 Tél. +49 (0) 7664/5909-0 1.2 Exclusion de la responsabilité........ 3 Fax +49 (0) 7664/5909-99 1.3 Symboles et marquages ........... 4...
Page 3 En cas d'ambiguïtés sur le contenu de la notice de montage et d'utili- sation, n'hésitez pas à questionner le fabricant (contact : voir www.knf.com). Prenez soin d'avoir à portée de main le type et le nu- méro de série de la pompe.
Page 4 Il s'agit d'une activité à effectuer (une étape). 1. C'est ici que se trouve la première étape d'une activité à effectuer. D'autres étapes numérotées en continu suivront. Ce symbole signale des informations importantes. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 5 Symbole pour la collecte séparée des appareils élec- triques et appareils électroniques. L'utilisation de ce symbole signifie que ce produit ne doit pas être jeté avec les déchets ménagers normaux. Tab.2 Légende des pictogrammes Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 6 Les pompes ne sont pas prévues pour l'exploitation souterraine. Les pompes ne sont pas prévues pour pomper des : § poussières § liquides § aérosols § substances biologiques et microbiologiques § substances explosives § fibres Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 7 être utilisées pour générer en même temps le vide et la sur- pression. Toutefois, après consultation de votre service après-vente de KNF, cette fonction peut être possible sur la base d'un projet. Aucune surpression ne doit être appliquée du côté aspiration de la pompe.
Page 8 à des tourbillons de poussière n'est pas susceptible de se pro- duire ; cependant, si elle se produit, elle est, selon toute vrai- semblance, rare et de courte durée. Tab.4 Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 9 à la classe de température respectifs (ou inférieure) (voir marquage sur la plaque signa- létique) ou qui est non explosif et ininflammable. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 10 Une évaluation des risques d'inflammation a été réalisée pour l'appareil conformément aux normes DIN EN ISO 80079-36 et DIN EN ISO 80079-37. Les objectifs de protection ont été atteints en utili- sant le type de protection d'allumagesécurité constructive « c ». Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 11 être effectuée qu'avec un revêtement de protection contre les intempéries et la corrosion approprié. § Les appareils doivent être installés de manière à ne pas être exposés aux rayons UV. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 12 C'est la raison pour laquelle, pendant le transport, l'installation et tous les travaux sur l'appareil dans une atmosphère explosive : § N'effectuez des travaux qu'en excluant les atmosphères explosives. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 13 Le cas échéant, tenez compte des sources d'énergie externes (par ex. sources de rayonnement) qui peuvent également chauffer le fluide. En cas de doute, n'hésitez pas à interroger le service après-vente de KNF. Protection environnementale Stockez toutes les pièces de rechange dans un endroit protégé, conformé- ment à...
Page 14 Raccords pneumatiques Type de pompe Valeur N680.1.2 Pour tuyau de Ø 18 Tab.11 *selon ISO 228 Raccord refroidissement par eau Type de pompe Valeur N680.1.2 Tuyau DI 9 Tab.12 *selon ISO 228 Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 15 Hauteur max. d'installation Voir notice d'utilisation moteur Tab.14 Poids Type de pompe Valeur [kg] N680.1.2 env. 101 Tab.15 Accouplement Paramètres Valeur Marquage EX II 2G h IIC T6…T4 Gb Taille Tab.16 Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 16 4 Admission de la pompe pneumatique 5 Moteur 6 Capot de ventilateur du moteur 7 Boîte à bornes élec- triques 8 Sortie de la pompe pneumatique Fig.1 Structure N680.1.2 EX Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 17 La chambre de compression/détente de la pompe (3) est séparée hermétiquement de l'entraînement de la pompe () par la membrane. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 18 - 10 à + 60 Humidité rel. (sans condensation) 30 à 85 Durée maxi. de stockage (vieillissement, graisses pour roule- ments à billes) [mois] Tab.17 Paramètres de transport et paramètres de stockage Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 19 L'œillet de transport (2) est disponible dans les accessoires (voir 11.2 Accessoires). 2 Œillet de transport Fig.4 Œillet de transport (pompe représentée à titre d'exemple) 3. Sortez la pompe de l'emballage avec un dispositif de levage. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 20 Transport pompe à membrane N680 EX 4. Placez la pompe avec précaution sur le lieu d'installation. 5. Retirez l'œillet de transport (2). 6. Revissez la vis M12 (1) dans le filetage. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 21 Avant le montage, conservez la pompe sur le lieu de montage afin de l'acclimater à la température ambiante. à Dimensions de fixation Dimensions de fixation voir figures suivantes : Fig.5 Dimensions de fixation N680.1.2 EX Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 22 Les vibrations de la pompe peuvent entraîner des écrasements et/ou dommages sur ces pièces, en AVERTISSE- relation avec des pièces avoisinantes. MENT à Assurez-vous que les vibrations de la pompe n'entraînent aucun danger vis-à-vis des pièces avoisinantes. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 23 – les câbles ne frottent pas sur des arêtes vives ou des chants et soient endommagés – aucune force de traction et de compression ne soit exercée sur les points de raccordement des câbles (décharge de traction) Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 24 (ceci peut concerner le fluide et le bruit). à Découplage KNF recommande de découpler mécaniquement la pompe du système de tuyauterie, par ex. en utilisant des flexibles ou des tuyaux. On peut ainsi éviter que des oscillations et bruits éventuels de la pompe soient transmis au système.
Page 25 1. Raccordez le refroidissement par eau aux raccords prévus. à Évacuez l'eau en toute sécurité. Le débit est autorisé dans les deux sens. Dimensions de fixation Dimensions de fixation voir dessins cotés suivants : Fig.6 Dimensions de fixation N680.1.2 EX Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 26 Lors du pompage de tels mélanges gazeux, vérifiez la température de surface avant de faire fonctionner la pompe. à Pour le pompage de tels mélanges gazeux, faites fonctionner la pompe avec un refroidis- sement à eau raccordé. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 27 Risque d'explosion dû à une température am- biante élevée à Surveillez la température ambiante (chaleur de compression, chaleur du moteur). AVERTISSE- à Garantissez une alimentation suffisante en air MENT de refroidissement. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 28 Le fonctionnement avec un raccord de gaz ouvert côté aspiration peut entraîner l'aspiration de salissures et d'objets. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 29 à la mise en marche. Arrêt de la pompe à KNF recommande : Pour le pompage de fluides agressifs, rincer la pompe avant l'arrêt (voir chapitre 9.2.1 Rincer la pompe) pour prolon- ger la durée de vie de la membrane.
Page 30 MENT perdues. La validité de la conformité CE expire si aucune pièce d'origine n'est utilisée. à Utilisez uniquement les pièces d'origine de KNF lors des travaux de maintenance. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 31 Il incombe à l'opérateur d'éva- luer ces facteurs. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 32 à Pour le nettoyage, n'utilisez que des détergents qui n'attaquent pas les matériaux de tête (vérifiez la résistance des matériaux). à En présence d'air comprimé, purgez les pièces. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 33 à ATTENTION Laissez refroidir la pompe après le fonction- nement. Pour les pompes à deux têtes : en général, réaliser les travaux d'entretien sur les deux têtes au même moment. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 34 Tournevis largeur de lame 5,5 mm Clé plate 30 Clé à molette réglable pour écrous à deux trous*, diamètre du goujon 4 mm, longueur env. 160 mm (disponible en tant que clé à support membrane comme accessoire KNF, voir 11.2 Acces- soires). Feutre Décapeur thermique Colle (Delo ML5249) ou produit semblable Tab.21 *selon la liste d'accessoires, chapitre 11.2 Zubehör...
Page 35 Procédez à l'étape 3 pour la deuxième tête de pompe. Remplacer la membrane 1. Chauffez le support membrane (15) avec un décapeur thermique souf- flant de l'air chaud (T=env. 400 °C) pour env. 5 minutes à env. 100 °C. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 36 Dévissez à nouveau le support membrane d'un tour pendant le vis- sage pour pouvoir répartir la colle sur les deux parties filetées (sup- port membrane et tête de bielle). Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 37 8. Serrez les deux vis cylindriques à six pans creux (1) à nouveau en croix jusqu'à ce qu'elles soient bien vissées (couple de serrage : 11 Nm). 9. Pour les pompes à deux têtes : réalisez les étapes 1 à 6 pour la deuxième tête de pompe. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 38 Avant la remise en service de la pompe, véri- fiez l'étanchéité des têtes de pompe et des AVERTISSE- raccordements pneumatiques. Des fuites MENT peuvent entraîner des empoisonnements, des brûlures ou des blessures semblables. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 39 Adaptateur test accouplement (voir chapitre 11.2 Acces- soires) Clé plate 16 avec affichage du couple de serrage Tab.22 Pièces de rechange Pièce de rechange Désignation de la po- Quantité sition Couronne dentée Tab.23 Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 40 2. Desserrer les écrous (1) qui relient le moteur (3) au boîtier du compres- seur (7). 3. Retirer les rondelles cannelées (2). 4. Sortir le moteur (3) du boîtier du compresseur (7). Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 41 Veiller à ce que le diamètre intérieur de la rondelle cannelée (2) se trouve sur l'écrou (1) et que le diamètre extérieur se trouve sur la bride du moteur (3) (voir Fig. 11). Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 42 – Débranchez à nouveau la pompe électriquement et pneumatique- ment. 7. Pompe incluse dans l'application – Raccordez le côté aspiration et le côté refoulement à la pompe. – Raccordez la pompe électriquement. – Contrôlez le fonctionnement de la pompe. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 43 Montez la pompe à l'endroit le plus haut du sys- tème. à La membrane ou les ressorts de Remplacez la membrane et les ressorts de sou- soupape sont usés. pape (voir chapitre 9 Entretien). Tab.24 Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 44 Les bruits de fonctionnement et les oscillations de la pompe ont changé Cause Dépannage à Roulements de la pompe usés ou Déterminez la cause. défectueux. à Contactez le service après-vente KNF. à Moteur usé ou défectueux. Voir notice d'utilisation moteur. Tab.26 Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 45 9.2.1 Rincer la pompe). 2. Nettoyez la pompe (voir chapitre 9.2.2 Nettoyer la pompe). 3. Envoyez la pompe à KNF avec la déclaration d'innocuité et de décon- tamination remplie en indiquant le fluide pompé. Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 46 à membrane N680 EX 11 Pièces de rechange et accessoires Pour toute commande de pièces de rechange et d'accessoires, veuillez vous adresser à votre représentant KNF local ou au service après-vente de KNF (contact : voir www.knf.com). 11.1 Pièces de rechange Set de pièces de rechange...
Page 47 2. Démontez la pompe. 3. Nettoyez la pompe (voir chapitre 9.2.2 Nettoyer la pompe). 4. Envoyez la pompe à KNF avec la déclaration d'innocuité et de décon- tamination dûment remplie en indiquant le fluide pompé. 5. Emballez l'appareil en toute sécurité pour éviter tout endommagement supplémentaire du produit.
Page 48 Annexe pompe à membrane N680 EX 13 Annexe à 13.1 Déclaration de conformité à 13.2 Moteur à 13.3 Accouplement 13.1 Déclaration de conformité Voyez aussi à ce sujet § Konformitätserklärung N680EX.pdf Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 53 à membrane N680 EX Annexe 13.2 Moteur Voyez aussi à ce sujet § Betriebsanleitung Motor.pdf § Konformitätserklärung Motor.pdf Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 54 Table des matières 2021-06-28 Notice de mise en service Moteurs électriques Taille 63 - 225 ATEX / IECEx ID doc : 6316 À lire avant tous les travaux de mise en service !
Page 55 © Herforder Elektromotoren-Werke GmbH & Co. KG Goebenstr. 106 D-32051 Herford Tél : +49 (0) 5221 5904-0 Fax : +49 (0) 5221 5904-34 E-mail : info@hew-hf.de Internet : www.hew-hf.de Édition : Créé par : Kothes! Technische Kommunikation GmbH & Co. KG www.kothes.de Cette version remplace toutes les précédentes.
Page 56 Moteurs électriques Taille 63 - 225 ATEX / IECEx Table des matières Généralités ................5 Informations concernant cette notice ......5 Explication des pictogrammes ........6 Limitede responsabilité ..........7 Droits d’auteur..............8 Pièces détachées ............8 Dispositions de la garantie ..........8 SAV ................
Page 57 Moteurs électriques Taille 63 - 225 ATEX / IECEx Table des matières Sécurité ................33 Installation ..............35 6.2.1 Ventilation du lieu d’utilisation ......35 6.2.2 Formes de construction selon la norme DIN EN 60034-7 ...........35 6.2.3 Installation de la machine ......38 6.2.4 Montage ............38 Raccordement à...
Page 58 Moteurs électriques Taille 63 - 225 ATEX / IECEx Généralités Pos : 1.1 /KN2006- SM/Allgemei nes /100 1 Allgemeines _Titel @ 8\mod_1142088318714_1.doc @ 75727 1 Généralités Pos : 1.2 /KN2006- SM/Allgemei nes /110 1.1 Informati onen z ur Anl eitung (Maschi ne) @ 40\mod_1182336499793_1.doc @ 495957 1.1 Informations concernant cette notice Cette notice permet une utilisation sûre et efficace de la machine.
Page 59 Moteurs électriques Taille 63 - 225 ATEX / IECEx Généralités Pos : 1.5 /KN2006- SM/Allgemei nes /120 1.1 Symboler kl ärung @ 8\mod_1142089345047_1.doc @ 75774 1.2 Explication des pictogrammes Consignes de sécurité Les consignes de sécurité sont repérées par des pictogrammes : Les consignes de sécurité...
Page 60 Moteurs électriques Taille 63 - 225 ATEX / IECEx Généralités Pos : 1.7 /KN2006- SM/Allgemei nes /121 1.1.1 Bes ondere Sic her heitshi nweis e_Titel @ 8\mod_1142090242324_1.doc @ 75783 Consignes de sécurité particulières Pour attirer l’attention sur des dangers particuliers, les pictogrammes suivants sont utilisés pour les consignes de sécurité...
Page 61 Moteurs électriques Taille 63 - 225 ATEX / IECEx Généralités Pos : 1.15 /KN 2006-SM /Allgemeines/140 1.1 Ur heberschutz @ 8\mod_1142092015791_1.doc @ 75819 1.4 Droits d’auteur La présente notice est protégée par les droits d’auteur et réservée à l’usage interne. La cession à...
Page 62 Moteurs électriques Taille 63 - 225 ATEX / IECEx Sécurité Pos : 2.1 /F I/..Seitenumbr uch ..@ 0\mod272_1.doc @ 1522 Pos : 2.2 /KN2006- SM/Sic herheit/001 1 Sic her hei t_Titel @ 8\mod_1142425976781_1.doc @ 77461 2 Sécurité Pos : 2.3 /KN2006- SM/Sic herheit/001 1.0 Einführung @ 8\mod_1142427208593_1.doc @ 77470 Cette section donne une vue d’ensemble de tous les aspects importants de la sécurité...
Page 63 Moteurs électriques Taille 63 - 225 ATEX / IECEx Sécurité  L'exploitant est tenu de respecter les obligations de la directive 99/92/CE visant à améliorer la protection en matière de sécurité et de santé des travailleurs susceptibles d'être exposés au risque d'atmosphères explosives.
Page 64 Moteurs électriques Taille 63 - 225 ATEX / IECEx Sécurité Pos : 2.10 /KN 2006-SM /Sic her hei t/004 Pers onal/004 1.1 Personalanforderungen_Titel @ 8\mod_1142431816578_1.doc @ 77625 2.2 Exigences concernant le personnel Pos : 2.11 /KN 2006-SM /Sic her hei t/004 Pers onal/004 1.1.1 Personal Qualifi kati onen @ 13\mod_1152880813359_1.doc @ 148322 2.2.1 Qualifications AVERTISSEMENT ! Risque de blessure en cas de qualification...
Page 65 Moteurs électriques Taille 63 - 225 ATEX / IECEx Sécurité Pos : 2.15 /KN 2006-SM /Sic her hei t/004 Pers onal/004 1.1.0 ...zuverläs siges Pers onal... @ 13\mod_1152892110812_1.doc @ 148627 Ne sont autorisées comme personnel que les personnes dont on peut attendre qu’elles exécutent le travail avec fiabilité.
Page 66 Moteurs électriques Taille 63 - 225 ATEX / IECEx Sécurité Toute utilisation de la machine autre que l’utilisation conforme prévue est considérée comme une mauvaise utilisation et peut entraîner des situations dangereuses. AVERTISSEMENT ! Danger dû à une mauvaise utilisation ! Une mauvaise utilisation de la machine peut entraîner des situations dangereuses.
Page 67 Moteurs électriques Taille 63 - 225 ATEX / IECEx Sécurité Pos : 2.28 /KN 2006-SM /Sic her hei t/006 Pers önliche Schutz ausstattung/006 1.1.0_2 Bei bes onderen Ar beiten z u tragen_Titel @ 8\mod_1143361122656_1.doc @ 80999 À porter pour certains travaux Un équipement de protection spécifique est requis pour l'exécution spécifiques de certains travaux.
Page 68 Moteurs électriques Taille 63 - 225 ATEX / IECEx Sécurité Pos : 2.35 /KN 2006-SM /Sic her hei t/007 Besondere Gefahr en/El ektrisc her Strom_Gefahr! @ 8\mod_1143366795746_1.doc @ 81188 Courant électrique DANGER ! Danger de mort dû au courant électrique ! Il y a danger de mort en cas de contact avec les parties conductrices de tension.
Page 69 Moteurs électriques Taille 63 - 225 ATEX / IECEx Sécurité Pos : 2.39 /KN 2006-SM /Sic her hei t/007 Besondere Gefahr en/Heiß e Oberfl äc hen_Vorsicht! @ 8\mod_1143375956657_1.doc @ 81347 Surfaces chaudes ATTENTION ! Risque de brûlure sur les surfaces chaudes ! Le contact avec les pièces chaudes peut provoquer des brûlures.
Page 70 Moteurs électriques Taille 63 - 225 ATEX / IECEx Sécurité Pos : 2.45 /KN 2006-Pr ojekte/Herforder Elektromotoren-Wer ke/Sic herheit/008 1.1 Sic her heitsei nrichtungen_Titel @ 59\mod_1203337625484_1.doc @ 1037161 2.6 Dispositifs de sécurité Pos : 2.46 /KN 2006-SM /Sic her hei t/008 Sicherheits einric htungen/Kein eigener Not-Aus (M asc hine) @ 41\mod_1183384960738_1.doc @ 503378 Intégration nécessaire dans un La machine est conçue pour une utilisation au sein d’une concept d’arrêt d'urgence...
Page 71 Moteurs électriques Taille 63 - 225 ATEX / IECEx Sécurité Interrupteur cadenassé Empêcher la remise en service : le : …….. à... heures. Couper l’alimentation électrique. NE PAS METTRE EN MARCHE Si possible, verrouiller l’interrupteur avec un cadenas et placer un panneau conforme Fig.
Page 72 Moteurs électriques Taille 63 - 225 ATEX / IECEx Sécurité Pos : 2.52 /KN 2006-SM /Sic her hei t/011 U mweltsc hutz/011 U mwelts chutz Titel und Einführung @ 9\mod_1143987199086_1.doc @ 84175 2.9 Sauvegarde de l’environnement ATTENTION ! Danger de pollution en cas de mauvaise utilisation ! La mauvaise manipulation de matières polluantes, en particulier une mauvaise élimination, peut...
Page 73 Moteurs électriques Taille 63 - 225 ATEX / IECEx Caractéristiques techniques Pos : 3.2 /KN2006- SM/T echnisc he D aten/001 1 Tec hnisc he Daten_Ti tel @ 8\mod_1143124628960_1.doc @ 80561 3 Caractéristiques techniques Pos : 3.3 /KN2006- Proj ekte/H erfor der El ektromotoren- Wer ke/T ec hnis che D aten/HIN WEIS - Die notwendigen tec hnischen D aten @ 59\mod_1203077215350_1.doc @ 1034411 REMARQUE ! Les caractéristiques techniques nécessaires sont indiquées sur les plaques du constructeur.
Page 74 Moteurs électriques Taille 63 - 225 ATEX / IECEx Caractéristiques techniques 3.3 Marquage Ex PROTECTION CONTRE L'EXPLOSION ! selon la directive ATEX 2014/34/EU norme EN 60079 ou IECEx / norme IEC 60079 Marquage selon ATEX – taille 63 II 2G Ex db IIC T4 – T6 Gb bzw. Ex db e IIC T4 – T6 Gb Oder II 2G Ex db IIC T4 –...
Page 75 Moteurs électriques Taille 63 - 225 ATEX / IECEx Caractéristiques techniques Extrait Dénomination Signification Symbole Ex Marque indiquant la protection contre les explosions Groupe d'appareils Groupe d'appareils II. Le moteur peut être utilisé dans des zones à risque d'explosion, à l'exception de l'industrie minière. Catégorie Pour une utilisation en zone 1 et en zone 21 Atmosphère Ex...
Page 76 Moteurs électriques Taille 63 - 225 ATEX / IECEx Construction et fonctionnement Pos : 4.2 /KN2006- SM/Aufbau und F unktion/001 1 Aufbau und F unkti on_Titel @ 8\mod_1143713625726_1.doc @ 83161 4 Construction et fonctionnement Pos : 4.3 /KN2006- Proj ekte/H erfor der El ektromotoren- Wer ke/Aufbau und F unktion/AT EX/002 1.1.0 Übersicht @ 68\mod_1209358678629_1.doc @ 1157152 4.1 Aperçu des tailles 63 à...
Page 77 Moteurs électriques Taille 63 - 225 ATEX / IECEx Construction et fonctionnement 4.2 Aperçu des tailles 160 à 225 17 18 Fig. 6 : Aperçu des tailles 160 à 225 Brides circulaires 12 Joint du couvercle de la boîte à bornes Bagues d’étanchéité...
Page 78 Moteurs électriques Taille 63 - 225 ATEX / IECEx Construction et fonctionnement Pos : 4.5 /KN2006- SM/Aufbau und F unktion/005 1.1 Anschl üss e_Titel @ 9\mod_1144394868217_1.doc @ 86353 4.3 Raccordement, protection du moteur Pos : 4.6 /KN2006- Proj ekte/H erfor der El ektromotoren- Wer ke/Aufbau und F unktion/005 1.1.0 Ansc hlüss e @ 54\mod_1196341904624_1.doc @ 832892 Avant le raccordement du moteur protégé...
Page 79 Moteurs électriques Taille 63 - 225 ATEX / IECEx Construction et fonctionnement 4.5 Fonctionnement sur convertisseur de fréquence Les moteurs de type Ex « Enveloppe antidéflagrante » Ex d(e) et « Protection par boîtier » Ex t sont homologués pour un fonctionnement sur convertisseur de fréquence. La gamme de fréquences possible pour les modèles autorisés est indiquée dans les certificats européens d’essai des modèles types.
Page 80 Moteurs électriques Taille 63 - 225 ATEX / IECEx Construction et fonctionnement Pour éviter les perturbations électromagnétiques, utiliser des câbles blindés. Sur les moteurs à partir d'une taille 250, l'emploi de paliers isolés est recommandé. De plus amples informations peuvent être obtenues à tout moment en s’adressant à la maison-mère HEW Herford.
Page 81 Moteurs électriques Taille 63 - 225 ATEX / IECEx Transport, conditionnement et stockage Pos: 5.2 /KN2006-SM/Transport, Verpackung und Lagerung/001 1 Transport, Verpackung und Lagerung_Titel @ 9\mod_1144048567385_1.doc @ 84502 5 Transport, conditionnement et stockage Pos : 5.3 /KN2006- SM/Trans por t, Ver pac kung und Lag erung/002 1.1.0 War nung! Lebensgefahr durch sc hwebende Las ten @ 9\mod_1144048709603_1.doc @ 84516 Charges en suspension AVERTISSEMENT ! Danger de mort en raison des charges en...
Page 82 Moteurs électriques Taille 63 - 225 ATEX / IECEx Transport, conditionnement et stockage Pos : 5.7 /KN2006- SM/Trans por t, Ver pac kung und Lag erung/002 1.1.0 Vorsic ht Tr ansportsc häden bei unsac hgemäß em Trans por t_Vorsic ht!Sac hsc haden @ 9\mod_1144051344560_1.doc @ 84538 Transport non-conforme ATTENTION ! Endommagements dus à...
Page 83 Moteurs électriques Taille 63 - 225 ATEX / IECEx Transport, conditionnement et stockage Pos : 5.14 /KN 2006-SM /Transport, Verpac kung und Lager ung/006 1.1 Transport_Titel @ 9\mod_1145448098995_1.doc @ 90988 5.2 Transport Pos : 5.15 /KN 2006-Pr ojekte/Herforder Elektromotoren-Wer ke/Trans port/005 1.1.0 Ansc hl agpunkte @ 54\mod_1196342213558_1.doc @ 832949 Points d’accrochage ...
Page 84 Moteurs électriques Taille 63 - 225 ATEX / IECEx Transport, conditionnement et stockage Pos : 5.21 /KN 2006-SM /Transport, Verpac kung und Lager ung/006 1.1.0 Transport von Pal etten mit dem Gabels tapl er @ 9\mod_1144392667613_1.doc @ 86319 Transport de palettes avec le Les paquets fixés sur des palettes peuvent être transportés avec chariot élévateur un chariot élévateur dans les conditions suivantes :...
Page 85 Moteurs électriques Taille 63 - 225 ATEX / IECEx Transport, conditionnement et stockage Pos : 5.28 /KN 2006-SM /Transport, Verpac kung und Lager ung/007 1.1 Lagerung_Ti tel @ 38\mod_1179315679426_1.doc @ 471241 5.4 Stockage Pos : 5.29 /KN 2006-Pr ojekte/Herforder Elektromotoren-Wer ke/Trans port/007 1.1.0 Lager ung der Pac ks tüc ke @ 59\mod_1203074612840_1.doc @ 1034278 Stockage des paquets Stocker les paquets dans les conditions suivantes : ...
Page 86 Moteurs électriques Taille 63 - 225 ATEX / IECEx Installation et mise en service Pos : 6.2 /KN2006- SM/Installation & Inbetri ebnahme/001 1 Ins tall ati on und Ers tinbetriebnahme_Titel @ 9\mod_1144393592402_1.doc @ 86332 6 Installation et mise en service Pos : 6.3 /KN2006- Proj ekte/H erfor der El ektromotoren- Wer ke/Ins tall ation &...
Page 87 Moteurs électriques Taille 63 - 225 ATEX / IECEx Installation et mise en service Pos : 6.12 /KN 2006-SM /Installati on & Inbetriebnahme/003 1.1.0 El ektrisc he Anl age_Gefahr! @ 9\mod_1144397463440_1.doc @ 86395 Installation électrique DANGER ! Danger de mort dû au courant électrique ! Danger de mort en cas de contact avec les parties conductrices de tension.
Page 88 Moteurs électriques Taille 63 - 225 ATEX / IECEx Installation et mise en service Pos : 6.18 /KN 2006-SM /Installati on & Inbetriebnahme/005 1.1 Installation_Titel @ 9\mod_1144401700720_1.doc @ 86426 6.2 Installation Pos : 6.19 /KN 2006-Pr ojekte/Herforder Elektromotoren-Wer ke/Installation & Inbetri ebnahme/1.1.1 Bel üftung am Einsatzort @ 59\mod_1203072994994_1.doc @ 1034256 6.2.1 Ventilation du lieu d’utilisation La ventilation du moteur ne doit pas être entravée.
Page 89 Moteurs électriques Taille 63 - 225 ATEX / IECEx Installation et mise en service Forme Symbole Explication IM B7  2 flasques IM 1061 avec pieds   Forme IM B3  Fixation au mur  Pieds côté entraînement, vue de droite IM B8 ...
Page 90 Moteurs électriques Taille 63 - 225 ATEX / IECEx Installation et mise en service Forme Symbole Explication IM V18  2 flasques IM 3611 sans pieds   Bout d’arbre en bas  Flasque de fixation forme C IM V19 ...
Page 91 Moteurs électriques Taille 63 - 225 ATEX / IECEx Installation et mise en service Pos : 6.23 /KN 2006-Pr ojekte/Herforder Elektromotoren-Wer ke/Installation & Inbetri ebnahme/1.1.1 M aschi nenaufstellung @ 59\mod_1203075619986_1.doc @ 1034390 6.2.3 Installation de la machine DANGER ! Danger de mort en raison d’indices de protection insuffisants ! Des indices de protection insuffisants peuvent provoquer des dommages matériels et des...
Page 92 Moteurs électriques Taille 63 - 225 ATEX / IECEx Installation et mise en service  Le cas échéant, les ouvertures disponibles pour l’écoulement de la condensation doivent, après le montage, se trouver à l’endroit le plus bas par rapport au moteur et être protégées des saletés.
Page 93 Moteurs électriques Taille 63 - 225 ATEX / IECEx Installation et mise en service REMARQUE ! Les ouvertures d’entrée de câbles non utilisées doivent être bouchées avec des tampons certifiés correspondant au type de protection IP indiqué sur la plaque signalétique. Moteurs Ex d Avec ce type de moteur, le raccordement à...
Page 94 Moteurs électriques Taille 63 - 225 ATEX / IECEx Installation et mise en service Pos : 6.34 /KN 2006-Pr ojekte/Herforder Elektromotoren-Wer ke/Installation & Inbetri ebnahme/1.1.1 Is ol ations wi ders tand pr üfen @ 59\mod_1203315508128_1.doc @ 1036431 6.3.3 Contrôle de la résistance d’isolation ...
Page 95 Moteurs électriques Taille 63 - 225 ATEX / IECEx Installation et mise en service Pos : 6.39 /KN 2006-Pr ojekte/Herforder Elektromotoren-Wer ke/Installation & Inbetri ebnahme/VOR SICHT - Her ausg esc hleuderte Pas sfeder @ 59\mod_1203079038551_1.doc @ 1034432 ATTENTION ! Blessures et/ou dommages matériels dus à l’éjection du ressort d’ajustage ! Lors de la mise en service d’un moteur sans éléments menés, le ressort d’ajustage peut être...
Page 96 Moteurs électriques Taille 63 - 225 ATEX / IECEx Commande Pos : 7.2 /KN2006- SM/Bedienung/001 1 Bedi enung _Titel @ 9\mod_1144402040153_1.doc @ 86490 7 Commande Pos : 7.3 /KN2006- Proj ekte/H erfor der El ektromotoren- Wer ke/Bedienung/1.1 Allgemei nes @ 59\mod_1203412166172_1.doc @ 1038421 7.1 Généralités Pendant le fonctionnement, aucun personnel n’est nécessaire dans la zone de la machine et à...
Page 97 Moteurs électriques Taille 63 - 225 ATEX / IECEx Dysfonctionnements Pos : 8.2 /KN2006- SM/Stör ung en/001 1 Stör ung en_Titel+Text @ 9\mod_1144439647801_1.doc @ 86957 8 Dysfonctionnements Le chapitre suivant décrit les causes possibles des dysfonctionnements et les travaux permettant de les éliminer. Lors de l’apparition fréquente de dysfonctionnements, réduire les intervalles de maintenance en fonction de la sollicitation réelle.
Page 98 Moteurs électriques Taille 63 - 225 ATEX / IECEx Dysfonctionnements Pos : 8.10 /KN 2006-SM /Störungen/003 1.1.0 Elektrisc he Anlage_Gefahr! @ 9\mod_1144439649994_1.doc @ 86978 Installation électrique DANGER ! Danger de mort dû au courant électrique ! Danger de mort en cas de contact avec les parties conductrices de tension.
Page 99 Moteurs électriques Taille 63 - 225 ATEX / IECEx Dysfonctionnements Pos : 8.16 /KN 2006-SM /Störungen/003 1.1.0 Verhalten bei Stör ung en (Ger ät) @ 9\mod_1144441786782_1.doc @ 87239 Comportement en cas de La règle suivante s’applique : dysfonctionnements Lors des dysfonctionnements représentant un danger immédiat pour les personnes ou les biens matériels, exécuter immédiatement la fonction d’arrêt d’urgence.
Page 100 Moteurs électriques Taille 63 - 225 ATEX / IECEx Dysfonctionnements Dysfonctionnement Cause possible Dépannage Dépannage  Moteur bruyant Balourd en raison de la Procéder à un équilibrage Fabricant poulie ou de l’accouplement précis Fixation de la machine Contrôler la fixation de la Personnel insuffisante machine...
Page 101 Moteurs électriques Taille 63 - 225 ATEX / IECEx Dysfonctionnements Pos: 8.21 /KN2006-SM/Störungen/007 1.1 Inbetriebnahme nach behobener Störung_Titel @ 9\mod_1144442691882_1.doc @ 87274 8.3 Mise en service après dépannage Pos : 8.22 /KN 2006-SM /Störungen/007 1.1.0 Inbetriebnahme nac h behobener Störung --> Standard --> ggf. anpass en @ 9\mod_1144442763671_1.doc @ 87281 Après le dépannage, effectuer les étapes suivantes pour la remise en marche : Réinitialiser les dispositifs d’arrêt d'urgence.
Page 102 Moteurs électriques Taille 63 - 225 ATEX / IECEx Maintenance Pos : 9.2 /KN2006- SM/War tung/001 1 Wartung_Titel @ 9\mod_1144434830143_1.doc @ 86796 9 Maintenance Pos : 9.3 /KN2006- SM/War tung/002 1.1 Sic herheit_Titel @ 9\mod_1144434831619_1.doc @ 86810 9.1 Sécurité Pos: 9.4 /KN2006-SM/Wartung/003 1.1.0 Personal --> Standard --> ggf. anpassen @ 9\mod_1144434832402_1.doc @ 86817 Personnel Sauf mention contraire, les travaux de maintenance décrits ici ...
Page 103 Moteurs électriques Taille 63 - 225 ATEX / IECEx Maintenance Pos : 9.10 /KN 2006-SM /Wartung/003 1.1.0 Elektrisc he Anlage @ 9\mod_1144434833265_1.doc @ 86824 Installation électrique DANGER ! Danger de mort dû au courant électrique ! Danger de mort en cas de contact avec les parties conductrices de tension.
Page 104 Moteurs électriques Taille 63 - 225 ATEX / IECEx Maintenance  Éliminer la graisse qui s’écoule, usagée ou en trop sur les points de lubrification alimentés manuellement et éliminer la graisse dans le respect des dispositions légales locales. Pos : 9.18 /KN 2006-SM /Wartung/004 1.1.0.0 Ents orgung Öl @ 9\mod_1144439240623_1.doc @ 86943 ...
Page 105 Moteurs électriques Taille 63 - 225 ATEX / IECEx Maintenance Pos : 9.25 /KN 2006-SM /Wartung/006 1.1 Wartungs plan_Titel (Anleitung) @ 9\mod_1144437014193_1.doc @ 86886 9.3 Plan de maintenance Les chapitres suivants décrivent les travaux de maintenance nécessaires à un fonctionnement optimal et sans dysfonctionnement.
Page 106 Moteurs électriques Taille 63 - 225 ATEX / IECEx Maintenance Pos : 9.29 /KN 2006-Pr ojekte/Herforder Elektromotoren-Wer ke/Wartung/1.1 Sc hraubenanz ugsdr ehmomente @ 67\mod_1208937207889_1.doc @ 1150009 9.4 Couples de serrage des vis Protection contre l'explosion PROTECTION CONTRE L'EXPLOSION ! Dans une zone explosive, l'apport de sources d'inflammations telles que des étincelles, des flammes nues et des surfaces brûlantes peut provoquer des explosions.
Page 107 Moteurs électriques Taille 63 - 225 ATEX / IECEx Maintenance 9.4.2 Éléments vissés, classes de résistance 8.8 et A4-70 REMARQUE ! Appliquer les couples de serrage pour les vis des classes de résistance 8.8 et A4-70 (A4-80) uniquement sur les pièces à haute résistance (p.
Page 108 Moteurs électriques Taille 63 - 225 ATEX / IECEx Maintenance Pos : 9.31 /KN 2006-SM /Wartung/009 1.1 M aß nahmen nac h erfolgter Wartung_Titel @ 9\mod_1144438930025_1.doc @ 86928 9.5 Mesures après la maintenance Pos : 9.32 /KN 2006-Pr ojekte/Herforder Elektromotoren-Wer ke/Wartung/AT EX/007 1.1.0 Potential ausgleich und Erdung anbring en EX-SCHUTZ @ 60\mod_1203501310249_1.doc @ 1040296 Protection contre l'explosion PROTECTION CONTRE L'EXPLOSION ! Dans une zone explosive, l'apport de sources...
Page 109 Moteurs électriques Taille 63 - 225 ATEX / IECEx Démontage Pos : 10.2 /KN 2006-SM /Demontag e/001 1 D emontage_Titel @ 9\mod_1144501489239_1.doc @ 87445 10 Démontage Pos : 10.3 /KN 2006-SM /Demontag e/001 1.0 N ac hdem das Gebrauchsende erreic ht ist...(Mas chi ne) @ 41\mod_1183385607485_1.doc @ 503412 Une fois en fin de vie, la machine doit être démontée et éliminée dans le respect de l’environnement.
Page 110 Moteurs électriques Taille 63 - 225 ATEX / IECEx Démontage Pos : 10.12 /KN 2006-SM/D emontage/003 1.1.0 Gr undleg endes @ 9\mod_1144870287285_1.doc @ 89626 Démontage non-conforme AVERTISSEMENT ! Risque de blessure en cas de démontage non conforme Les énergies résiduelles accumulées, les pièces tranchantes, les coins et angles sur et dans l’appareil ou sur les outils utilisés peuvent provoquer des blessures.
Page 111 Moteurs électriques Taille 63 - 225 ATEX / IECEx Démontage Pos : 10.16 /KN 2006-SM/D emontage/009 1.1 Ents orgung --> Standar d --> ggf. anpas sen! @ 8\mod_1142093514566_1.doc @ 75855 10.3 Élimination En l’absence d’accord de reprise ou d’élimination, amener les composants au recyclage : ...
Page 112 EC / EU – declaration of conformity HERFORDER ELEKTROMOTOREN-WERKE GmbH & Co. KG D – 32051 Herford Goebenstraße 106 Tel.: 05221 59040 info@HEW-HF.de D – 32008 Herford post office box 1852 Electrical operating equipment: Explosion-proof three phase asynchronous motors ( flame-proof encapsulation ) with squirrel cage marking gas marking dust DCEx 63...
Page 113 à membrane N680 EX Annexe 13.3 Accouplement Voyez aussi à ce sujet § Rotex-BA.pdf Traduction du mode d'emploi original, FRANÇAIS, KNF 325438 11/22...
Page 114 KTR-N 40210 FR ® ROTEX Page : 1 de 27 Notice d’utilisation/de montage Edition : ® ROTEX Accouplements à doigts, élastiques en torsion N° 001 - Accouplement d’arbres N° 018 - Accouplement à double cardan DKM avec bague taperlock, autres combinaisons Directive Européenne 2014/34/UE N°...
Page 115 KTR-N 40210 FR ® ROTEX Page : 2 de 27 Notice d’utilisation/de montage Edition : ® Le ROTEX est un accouplement élastique à doigts. Il permet de compenser des désalignements d’arbre causés par des défauts de tolérance, des dilatations thermiques, etc. Table des matières Données techniques Conseils...
Page 116 KTR-N 40210 FR ® ROTEX Page : 3 de 27 Notice d’utilisation/de montage Edition : Données techniques ® Fig. 1 : ROTEX (matière : acier fritté, Al-D et Al-H) Tableau 1 : Matière acier fritté (Sint) Anneau (composant 2) Dimensions [mm] Com- Couple nominal [Nm] Taille...
Page 117 KTR-N 40210 FR ® ROTEX Page : 4 de 27 Notice d’utilisation/de montage Edition : Données techniques ® Fig. 2 : ROTEX (matière : GJL/GJS) Tableau 4 : Matière fonte grise (GJL) / fonte graphite (GJS) Anneau (composant 2) Dimensions [mm] Couple nominal [Nm] Com- Généralités...
Page 118 KTR-N 40210 FR ® ROTEX Page : 5 de 27 Notice d’utilisation/de montage Edition : Données techniques ® Fig. 3 : ROTEX (matière acier) Tableau 5 : Matière acier Anneau (composant 2) Dimensions [mm] Couple nominal [Nm] Com- Généralités Taille Alésage fini posant d (min-max)
Page 119 KTR-N 40210 FR ® ROTEX Page : 6 de 27 Notice d’utilisation/de montage Edition : Données techniques ® Fig. 4 : ROTEX type DKM Tableau 6 : type DKM Anneau (composant 2) Dimensions [mm] Couple nominal [Nm] Taille Cotes Généralités 92 ShA 98 ShA d, D, D...
Page 120 KTR-N 40210 FR ® ROTEX Page : 7 de 27 Notice d’utilisation/de montage Edition : Données techniques Versions d'accouplement : Intérieur : vis côté doigts Extérieur : vis sur face extérieure Possibilité de combinaisons des versions TB1 et TB2. ® Fig.
Page 121 KTR-N 40210 FR ® ROTEX Page : 8 de 27 Notice d’utilisation/de montage Edition : Conseils 2.2 Consignes de sécurité Risque d‘explosion dans les millieux Instructions visant à éviter le risque de brûlure ou d’accident mortel dû à une explosion. explosibles Instructions visant à...
Page 122 KTR-N 40210 FR ® ROTEX Page : 9 de 27 Notice d’utilisation/de montage Edition : Conseils 2.5 Sélection de l’accouplement Pour assurer un bon fonctionnement de l'accouplement, il faut que sa sélection soit conforme aux normes correspondant à l’application (selon DIN 740/2) (voir catalogue ®...
Page 123 KTR-N 40210 FR ® ROTEX Page : 10 de 27 Notice d’utilisation/de montage Edition : Montage Les accouplements sont livrés en pièces détachées. Avant le montage il faut impérativement vérifier l’intégralité des composants. 4.1 Composants de l’accouplement N° 001 - Accouplement d’arbre ®...
Page 124 KTR-N 40210 FR ® ROTEX Page : 11 de 27 Notice d’utilisation/de montage Edition : Montage 4.1 Composants de l’accouplement Caractéristiques des anneaux standards 92 Shore A 98 Shore A 64 Shore D Dureté anneau ® ® ® T-PUR T-PUR T-PUR (Shore) (orange)
Page 125 KTR-N 40210 FR ® ROTEX Page : 12 de 27 Notice d’utilisation/de montage Edition : Montage 4.2 Conseils pour l’alésage Tableau 9 : Tolérances de montage selon DIN 748/1 Alésage [mm] Tolérance de l'arbre Tolérance de l'alésage jusqu‘à Au-dessus de (Standard KTR) La tolérance de la rainure de clavette est ISO JS9 (standard KTR) en cas de conditions de travail normales ou ISO P9 en cas de conditions de travail compliquées (inversion du sens de rotation, charges par à-coups, etc.).
Page 126 KTR-N 40210 FR ® ROTEX Page : 13 de 27 Notice d’utilisation/de montage Edition : Montage 4.3 Montage des moyeux Fig. 11 : Montage de l’accouplement Fig. 10 : Montage des moyeux 4.4 Montage de la bague taperlock Montage de la bague taperlock : Nettoyer les surfaces de contact des bagues taperlock ainsi que celles de l'arbre et du moyeu, enduire légèrement d'un lubrifiant fluide (Ballistol Universal Oil ou Klüber Quietsch-Ex).
Page 127 KTR-N 40210 FR ® ROTEX Page : 14 de 27 Notice d’utilisation/de montage Edition : Montage 4.4 Montage de la bague taperlock Démontage de la bague taperlock : La bague taperlock se libère en dévissant les vis pression. Se servir ensuite de l’une d’elles comme vis d’extraction dans le filetage de la bague, visser et tirer.
Page 128 KTR-N 40210 FR ® ROTEX Page : 15 de 27 Notice d’utilisation/de montage Edition : Montage 4.5 Désalignements - Réglages de l’accouplement Exemples de combinaisons de Fig. 15 : désalignement de la fig. 15 : Combinaisons de désalignement Exemple 1 : K = 30 % K...
Page 129 KTR-N 40210 FR ® ROTEX Page : 16 de 27 Notice d’utilisation/de montage Edition : Mise en service Avant de mettre l'accouplement en service, vérifier et corriger si nécessaire le serrage des vis pression sur les moyeux, l'alignement, la distance E et tous les couples de serrage des vis. En milieu explosible, les vis pression des moyeux et des brides doivent être collées avec de la colle Loctite (force moyenne).
Page 130 KTR-N 40210 FR ® ROTEX Page : 17 de 27 Notice d’utilisation/de montage Edition : Problèmes de fonctionnement, causes et solutions Parallèlement au respect de la notice d’utilisation, les défauts cités ci-dessous doivent être évités car . Parallèlement au respect de la notice d’utilisation, les défauts ®...
Page 131 KTR-N 40210 FR ® ROTEX Page : 18 de 27 Notice d’utilisation/de montage Edition : Problèmes de fonctionnement, causes et solutions Dangers en milieu Pannes Causes Solutions explosible 1) Arrêter la machine Paramètres 2) Vérifier les paramètres de fonctionnement et d’utilisation ne sont sélectionner une autre taille d’accouplement pas en rapport avec la...
Page 132 KTR-N 40210 FR ® ROTEX Page : 19 de 27 Notice d’utilisation/de montage Edition : Traitement résiduel L’emballage et le produit résiduel doivent être rebutés selon les directives légales en vigueur pour la sauvegarde de l’environnement. • Métal Les composants à rebuter doivent être préalablement nettoyés. •...
Page 133 KTR-N 40210 FR ® ROTEX Page : 20 de 27 Notice d’utilisation/de montage Edition : Annexe A Conseils et recommandations pour applications en milieu explosible Modèles / types de moyeux valides : a) Moyeux pouvant être utilisés dans le groupe II, catégories 2 et 3 ®...
Page 134 KTR-N 40210 FR ® ROTEX Page : 21 de 27 Notice d’utilisation/de montage Edition : Annexe A Conseils et recommandations pour applications en milieu explosible 10.1 Applications en milieu explosible Conditions d’utilisation en milieu explosible L’accouplement ROTEX ® est recommandé pour les applications conformes à la Directive Européenne 2014/34/UE.
Page 135 KTR-N 40210 FR ® ROTEX Page : 22 de 27 Notice d’utilisation/de montage Edition : Annexe A Conseils et recommandations pour applications en milieu explosible 10.2 Contrôles des accouplements pour applications en milieu explosible Catégorie Grille des contrôles Pour les accouplements fonctionnant dans la zone 2 ou la zone 22, les intervalles d'inspection et de maintenance des instructions d'installation en conditions de fonctionnement normales s'appliquent.
Page 136 KTR-N 40210 FR ® ROTEX Page : 23 de 27 Notice d’utilisation/de montage Edition : Annexe A Conseils et recommandations pour applications en milieu explosible 10.2 Contrôles des accouplements pour applications en milieu explosible ® Accouplement ROTEX ® Fig. 17.1 : ROTEX Eléments DZ ®...
Page 137 KTR-N 40210 FR ® ROTEX Page : 24 de 27 Notice d’utilisation/de montage Edition : Annexe A Conseils et recommandations pour applications en milieu explosible 10.3 Valeurs d’usure de référence Pour un jeu > X mm, changer l’anneau/les éléments DZ. La surveillance de l'état général de l’accouplement peut avoir lieu à...
Page 138 KTR-N 40210 FR ® ROTEX Page : 25 de 27 Notice d’utilisation/de montage Edition : Annexe A Conseils et recommandations pour applications en milieu explosible Caractéristiques de l’accouplement pour applications en milieu explosible 10.4 ® Le marquage ATEX de l'accouplement ROTEX est fait sur le diamètre extérieur ou sur la face avant.
Page 139 KTR-N 40210 FR ® ROTEX Page : 26 de 27 Notice d’utilisation/de montage Edition : Annexe A Conseils et recommandations pour applications en milieu explosible Caractéristiques de l’accouplement pour applications en milieu explosible 10.4 Un marquage différent est valable jusqu'au 31.10.2019 : Marquage réduit : II 2GD c IIC T X/I M2 c X ...
Page 140 KTR-N 40210 FR ® ROTEX Page : 27 de 27 Notice d’utilisation/de montage Edition : Annexe A Conseils et recommandations pour applications en milieu explosible 10.5 Déclaration UE de conformité Déclaration UE de conformité Selon les termes de la Directive Européenne 2014/34/UE du 26/02/2014 et les dispositions légales en vigueur nécessaires à...
Page 144 KNF dans le monde entier Vous trouverez nos partenaires KNF ici : www.knf.com...
