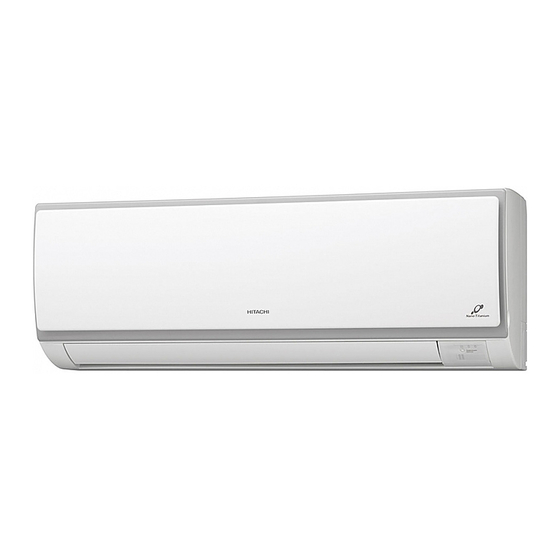

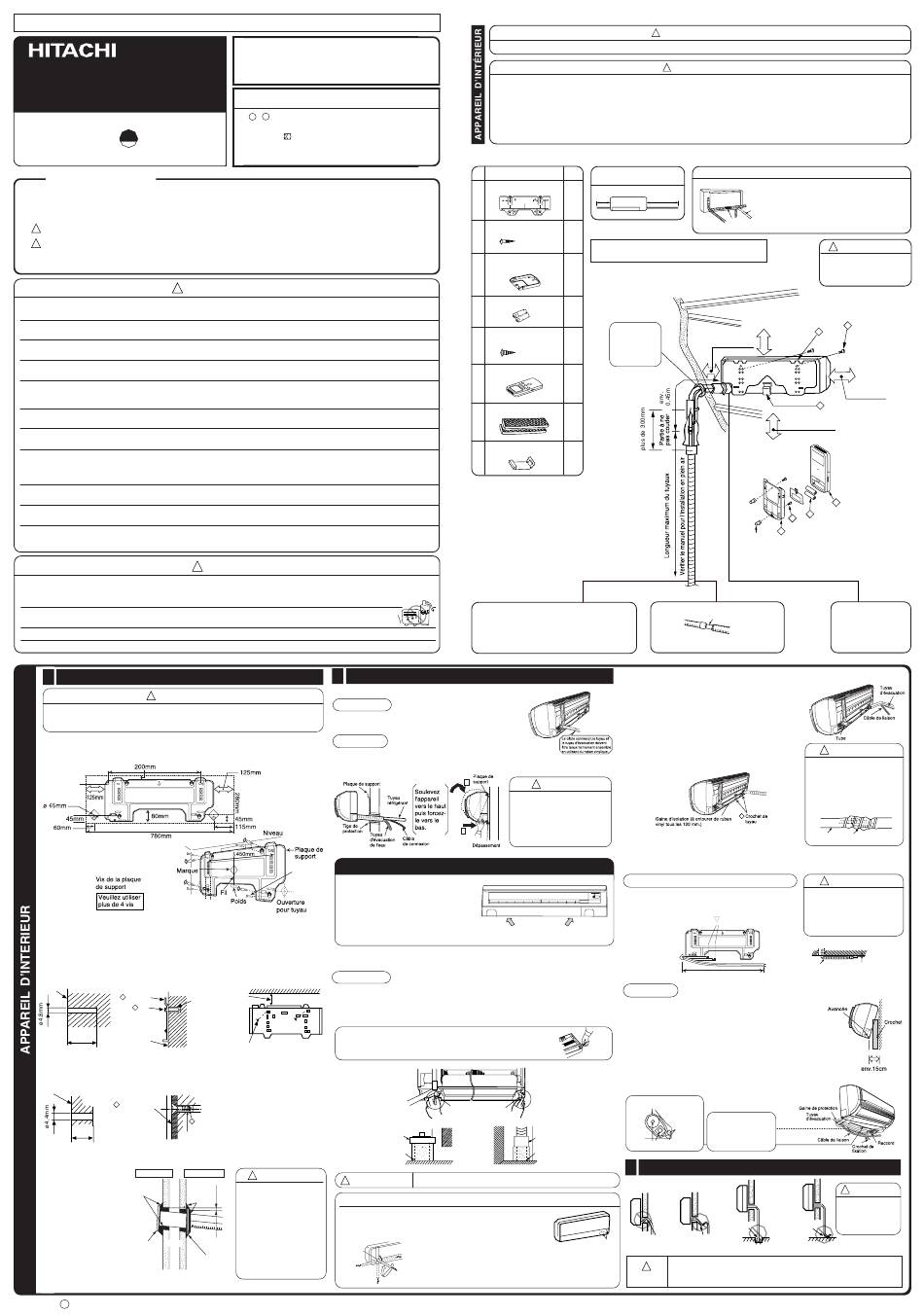

Hitachi RAK-18NH5 Guide Rapide
Masquer les pouces Voir aussi pour RAK-18NH5:

Publicité

Liens rapides

POUR LE SERVICE PERSONNEL SEULEMENT
SYSTEME ONDULATEUR MULTITYPE
INSTALLATION MANUELLE
RAK-18NH5
Appareil d'intérieur
HFC
RAK-25NH5
R410A
RAK-35NH5
PRÉCAUTIONS
G
Lisez les précautions à prendre attentivement avant de mettre l'appareil en marche.
G
Le contenu de cette section est important pour assurer une parfaite sécurité. Veuillez prêter une attention particulière aux
signes suivants.
!
AVERTISSEMENT ....... Des mauvaises méthodes d'installation peuvent causer la mort ou des blessures.
!
ATTENTION .............. Une installation inappropriée peut avoir de sérieuses conséquences.
Veuillez vous assurer que l'appareil opère correctement après l'installation. Expliquez au client la façon appropriée d'opérer
l'appareil comme il est décrit dans le guide de l'utilisateur.
AVERTISSEMENT
!
G
Veuillez demander à votre vendeur ou technicien qualifié d'installer votre appareil. Des fuites d'eau ou même des risques de
feu sont possibles si vous essayez d'installer votre appareil vous-même.
G
Veuillez suivre les instructions d'installation décrites dans le manuel. Une installation inappropriée pourrait causer des fuites
d'eau, une électrocution ou un feu.
G
Veuillez vous assurer que les appareils sont installés à des endroits où leur poids est totalement supporté. Sinon les appareils
pourraient tomber ou s'affaisser et devenir une source de danger.
G
Suivez les règles concernant l'installation électrique et les méthodes décrites dans le manuel d'installation. Utilisez des fils
électriques approuvés par les autorités de votre pays.
G
Assurez vous que vous utilisez le câble de raccordement adéquat pour connecter l'appareil d'extérieur à celui d'intérieur.
Vérifiez que les connexions sont fermes après que vous ayiez placé les extrémités du câble dans les bornes. Une insertion
inappropriée ou un contact branlant peut causer un court-circuit ou un feu.
G
Veuillez utiliser les composants spécifiques à l'installation. Autrement les appareils pourraient s'affaisser et causer des fuites
d'eau, une électrocution ou un feu.
G
Assurez-vous d'utiliser la tuyauterie spécifiée pour R-410A, sous peine de briser les tuyaux en cuivre ou de provoquer des
dysfonctionnements.
G
Lors de l'installation ou du déplacement du conditionneur d'air dans un autre endroit, assurez-vous que l'air différent des
réfrigérants recommandés (R410A) ne pénètre pas dans le cycle de refroidissement. Si un air différent devait entrer, le niveau
de pression du cycle de refroidssement pourrait augmenter anormalement et cela pourait entraîner des ruptures et des
blessures.
G
Prévoyez une ventilation adéquate au cas où il y aurait une fuite de gaz de réfrigération. Si le gaz de réfrigération entre en
contact avec du feu, il peut devenir toxique.
G
Après l'installation, il faut vérifier s'il n'y a pas de fuite de gaz de réfrigération. Si le gaz de réfrigération s'échappe dans la
pièce et entre en contact avec du feu dans un convecteur, un radiateur, etc., il peut devenir toxique.
G
Les modifications non autorisées du climatiseur peuvent se révéler dangereuses. En cas de panne, il faut appeler un technicien
ou un électricien spécialisé en systèmes de climatisation. Toute réparation mal effectuée risque de provoquer des fuites d'eau,
des décharges électriques, des incendies, etc.
G
Il est nécessaire d'installer un disjoncteur ou fusible (délai 16A). Sans disjoncteur ou fusible, vous vous exposez à des risques
de décharges électriques.
Un interrupteur avec un interstice de contact de plus de 3mm à installer le long du fil électrique vers l'unité extérieure.
G
Veuillez ne pas installer votre appareil près de gaz inflammables.
L' appareil d'extérieur peut prendre feu s'il y a fuite de gaz inflammable.
G
Veuillez vous assurer que l'eau coule normalement lors de l'installation du tuyau d'évacuation.
G
Les tuyaux doivent être supportés convenablement, avec un espace maximum d'un mètre entre les supports.
1
Installation Du Crochet, Pénétration Dans Le Mur Et Installation Du Tuyau Protecteur
!
ATTENTION
G
L'évacuation de l'eau contenue dans le récipient d'eau à l'intérieur de l'appareil d'intérieur est
faite à gauche. C'est pourquoi le crochet doit être montée horizontalement ou un peu inclinée
vers le côté du tuyau d'évacuation. Autrement, l'eau condensée ferait déborder le réservoir.
Fixé directement au mur
G
Veuillez utiliser des poutres cachées pour soutenir le crochet.
Méthodes d'installation et précautions
G
Méthodes de montage du crochet.
1. Percez des trous
2. Pousser le cheville dans
dans le mur. (Comme
les trous.
indiqué ci-dessous)
(Comme indiqué ci-dessous)
Mur
1 Le crochet
2 Vis
32mm
Mur
G
Méthodes pour fixer le support de la télécommande.
1. Percez des trous dans
2. Pousser le cheville dans
le mur comme indiqué
les trous.
dans la figure ci-dessous.
(Comme indiqué ci-dessous)
Mur
3
Support de la
télécommande
5 Vis
20mm
Cheville
Pénétration du mur et installation du tuyau de raccordement
G
Percez un trou de 65mm
Côté intérieur
Côté extérieur
de diamètre qui est
légèrement incliné vers
Boucher
au mastic
l'extérieur. Percez le mur
Boucher
au mastic
à un petit angle.
G
Coupez le tuyau de
protection
suivant
l'épaisseur du mur.
Les espaces libres autour
G
MUR
des tuyaux devraient être
Gaine de
protection
bouchés avec du mastic
Manchon de
pour empêcher toute
la gaine de
pénétration de la pluie.
protection
<
>
I798: A
G
Veuillez lire les instructions attentivement avant de
commencer l'installation.
G
Le vendeur devrait informer les clients de la méthode
d'installation.
Outils nécessaires à l'installation
G
Tournevis
G
Mètre
G
+
G
Une perceuse de 65mm
G
hexagonal (
4mm)
G
Clef (14, 17, 22, 26, 27mm)
G
Détecteur de fuite de gaz
G
Coupeur de tuyau
G
Ruban vinylique
G
Tenailles
G
ATTENTION
!
2
Installation de l'appareil d'intérieur
TUYAUTERIE VERTICALE DESCENDANTE
Préparation
Connectez le câble de connexion du courant.
G
Retirez le tuyau, le câble de connexion et le tuyau d'évacuation.
G
Installation
La partie supérieure de l'appareil d'intérieur est suspendue au crochet.
G
La partie de l'appareil d'intérieur qui dépasse est accrochée au crochet.
G
Soulevez les sections (de POUSSÉE)
G
au fond de l'unité d'intérieur et tirez
l'embase vers vous. Alors le clawa sont
libérés du plat stationnaire.
(les sections de POUSSÉE) sont
indiquées par 2 flèches dans la bonne
figure)
3. Montez le crochet sur le mur
en utilisant les vis 4.1 x 32.
TUYAU HORIZONTAL
(Comme indiqué dans
la figure ci-dessous)
Préparation
Plafond
Changement du tuyau d'évacuation et méthodes d'installation.
plus de 50mm
G
Changez l'emplacement du tuyau et du bouchon d'évacuation en installant la tuyauterie
Cheville
horizontale comme indiqué dans la figure. Vous assurer que le tuyau d'évacuation est
bien branché jusqu'à ce que le matériel d'isolation se soit replié sur lui-même.
Utilisez une pince pour retirer les bouchons
G
d'évacuation.
4,1 x 32 vis
Ceci est une manière plus facile de retirer les bouchons.
!
ATTENTION
ATTENTION
!
2 ~ 5mm
Vérifiez que le câble n'est pas
en contact avec des pièces
INSTALLATION DE LA TUYAUTERIE HORIZONTALE VERS LE BAS – EN FAISANT DES OUVERTURES
métalliques dans le mur. Utilisez
la gaine de protection pour
G
Lors de l'installation de la tuyauterie à l' horizontale ou vers le bas,
passer le câble dans le creux
utilisez un couteau pour couper des ouvertures comme indiqué dans la
du mur, pour éviter que le câble
figure ci-dessous. Puis limez les bords des ouvertures pour adoucir.
ne soit endommagé par des
souris.
A moins que l'étanchéité ne soit
Support
de tuyau
parfaite,
de
l'air
chargé
d'humidité peut entrer de
l'extérieur et des gouttes de
condensation peuvent se former.
CHOIX DE L'ENDROIT DE L'INSTALLATION
G
L'appareil devrait être monté à un emplacement stable, qui ne vibre pas afin de fournir un total support.
G
Installez loin d'une source de chaleur ou de quoi que ce soit qui pourrait obstruer la sortie d'air.
G
Les distances à respecter sur les côtés sont spécifiées dans la figure ci-dessous.
G
L'endroit de l'installation doit être choisi afin que l'écoulement d'eau ainsi que la connexion du tuyau avec l'appareil extérieur soient possibles.
G
Pour éviter l'interefence du bruit, placez svp l'unité et son fom à distance du contrôleur au moins 1mm la lampe flouresent de type de radio,
de télévision et d'inverseur.
Couteau
G
Scie
G
Pour éviter toute erreur dans la transmission des signaux de la télécommande, veuillez la placer loin de machines à hautes fréquences et
Clef à molette
de sytèmes électriques sans fils.
G
La hauteur d'installation de l'unité en salle doit être de 2,3m
G
Mastic
Outil d' éclairage
Noms des composants internes
Pièce
Le crochet
1
Vis de montage
2
( 4 . 1 x 3 2 )
Support pour la
3
télécommande
Piles de type AAA
4
Vis pour le support de la
5
télécommande
( 3 . 1 x 1 6 )
Télécommande
6
Filtre purifiant
8
Crochet de fixation
9
G
La différence de hauteur entre l'appareil d'intérieur et celui
d'extérieur devrait être de moins de 10m.
G
Le tuyau de raccorde-ment, qu'il soit grand ou petit, doit
être isolé avec le tuyau d'isolation et ensuite entouré de
ruban vinylique (l'isolant se détériorera s'il n'est pas entouré
de ruban adhésif).
1
ATTENTION
!
Veuillez tirer la partie inférieure
de l'appareil d'intérieur vers
l'extérieur pour vérifier que
l'appareil est bien accroché au
crochet.
2
inappropriée pourrait causer des
vibrations et du bruit.
COMMENT ENLEVER L'UNITÉ D'INTÉRIEUR
[poussée] marquez les positions
Tuyau
Bouchon
d'évacuation
d'évacuation
Bouchon
d'évacuation
Tuyau d'évacuation
Insérez jusqu'ici
Insérez j'usqu'ici
De l'eau condensée pourrait fuire s'ils ne sont pas bien insérés.
G
Façonnez les tuyaux en maintenant en place la
Façonnez-le après
partie inférieure du support de tuyau.
l'avoir plié vers le bas
(Veuillez prendre en considération les données suivantes et obtenir la permission du client avant toute installation).
AVERTISSEMENT
!
ATTENTION
!
La longueur du câble de
Qté
connexion de l'appareil d'intérieur
env
0,9m
1
env 1,6m
6
Figure montrant l'installation des appareils
d'intérieur.
1
2
Veuillez vous
assurer de
plus de 100mm
boucher tous
2
les espaces
avec du mastic.
1
1
1
Raccordement du tuyau d'évacuation isolé.
diamètre intérieur ø 16mm
Utiliser un tuyau isolé pour l'évacuation de l'eau
de l'appareil intérieur (produit du marché).
INSTALLATION DE LA TUYAUTERIE REFRIGERANT APRES CONNEXION
G
La tuyauterie réfrigérant devrait être ajustée pour s'insérer
dans un trou dans le mur et être prêtà une future connexion.
G
Les extrémités des 2 tuyaux connectés doivent être
couvertes de l'isolant utilisé lors de la connexion finale.
Puis les tuyaux sont enveloppés dans des tuyaux d'isolation.
Connectent la corde unissante (connectante) après
G
l'enlèvement de la couverture électrique. (Voir
"Raccordement du cordon d'alimentation")
G
Après avoir ajusté, insérer le câble de connexion et les
tuyaux dans les espaces disponibles sous l'appareil
d'intérieur. Utilisez des crochets pour les fixer fermement
en place.
Une
installation
G
Le support peut être fixé aux deux endroits.
Choisissez la position la plus adéquate.
LA CONNEXION DES TUYAUX DU REFRIGERANT LORS DE
L'INSTALLATION DE L'APPAREIL D'INTERIEUR
Préparation pour installer les tuyaux réfrigérant
G
Les tuyaux de réfrigération et le cordon d'alimentation
sont façonnés et attachés.
G
L'extrémité des tuyaux de réfrigération doivent se trouver
à la hauteur des marques "
" .
0.85m
Installation
Placez l'appareil d'intérieur sur le crochet. Utilisez le support temporaire au
dos de l'appareil pour pousser sa partie inférieure de 15cm, vers l'avant.
G
Placez le tuyau d'évacuation à travers le trou dans le mur.
Après avoir raccordé les tuyaux de réfrigération, enveloppez-les dans
G
des matériaux isolants.
G
Connectent la corde unissante (connectante) après l'enlèvement de la
couverture électrique. (Voir "Raccordement du cordon d'alimentation")
G
Après ajustement, le câble de connexion et les tuyaux réfrigérant sont
placés dans les espaces disponibles sous l'appareil d'intérieur.
Les parties qui dépassent de l'appareil d'intérieur doivent être accrochés
G
au crochet.
Gaine d'isolation thermique
Tirez cette partie vers
l'avant
Câble de
raccordement du tube
liaison
frigorifique pour vous
faciliter la tâche.
Tube frigorifique
3
Installation de la tuyauterie d'évacuation de l'eau
Eau du bassin
Courbé vers
Ouverture
le haut
condenseé
Vous êtes libre de choisir le côté de l'installation du tuyau d'évacuation d'eau.
!
Veuillez vous assurer que l'écoulement de l'eau condensée se fait normalement
ATTENTION
pendant l'installation. (une mauvaise installation peut causer des fuites d'eau.)
Direction des tuyaux
Il y a 4 directions alowed, à savoir
horizontalement, le perpendiculr à l'unité,
Horizontal et
verticalement vers le bas de la droite,
perpendiculaire
horizontalement dehors de la droite et
à l'appareil
horizontalement dehors vers la gauche.
Raccordement
Ne placez pas la tuyauterie vers le bas
á gauche de l'appareil.
!
ATTENTION
La hauteur d'installation
de l'unité en salle doit
être de 2,3m.
plus de 50mm
2
1
plus de 100mm
8
2,300mm ou plus
6
4
5
3
Cheville
Les
tuyaux
intérieurs
devraient être isolés en
utilisant le tuyau d'isolation
(si l'isolant est insuffisant,
veuillez utiliser des produits
commerciaux).
ATTENTION
!
G
La bande en caoutchouc
utilisée pour fixer l'isolant ne
doit pas être attacher trop
fermement. Ceci pourrait
endommager l'isolation à la
chaleur et favoriser la
condensation de l'eau.
8
Bande de caoutchouc
Tuyau
d'évacuation
attaché avec force
!
ATTENTION
Veuillez fixer dans la partie
G
centrale du plastique après
évasement afin d'éviter
des copeaux de plastiques
à l'intérieur des tuyaux.
moins de
5mm
Veuillez plier à un petit
rayon pour former un arc
pendant
le
!
ATTENTION
Vous assurer que
la tuyauterie n'est
pas branlante ou
Eau du bassin
Le fossé
courbée.
condenseé

Publicité

loading

Sommaire des Matières pour Hitachi RAK-18NH5

  • Page 1 Couteau Scie – Pour éviter toute erreur dans la transmission des signaux de la télécommande, veuillez la placer loin de machines à hautes fréquences et RAK-18NH5 Une perceuse de 65mm Clef à molette de sytèmes électriques sans fils. hexagonal (...
  • Page 2 Préparation des tuyaux Evacuation de l'air dans les tuyaux et inspection de fuite de gaz réfrigérant Connexion De La Tuyauterie Utilisez un coupeur de tuyau pour couper le tuyau en Lorsque vous enlevez des écrous polygonaux Méthodes à suivre lors de l'utilisation de la pompe cuivre.

Ce manuel est également adapté pour:

Rak-25nh5Rak-35nh5
