Proline Promass F 500 PROFINET avec Ethernet-APL
Endress+Hauser
La protection de transport doit être retirée.
Les piquages de raccordement existants ne sont pas destinés au rinçage ou à la
surveillance de la pression, mais servent plutôt d' e mplacement de montage pour le disque
de rupture.
Si le disque de rupture ne fonctionne pas, il est possible de visser un dispositif de vidange
sur le taraudage du disque de rupture afin que le produit puisse s' é couler en cas de fuite.
DN 8 ( ")...150 (6")
⁄
2

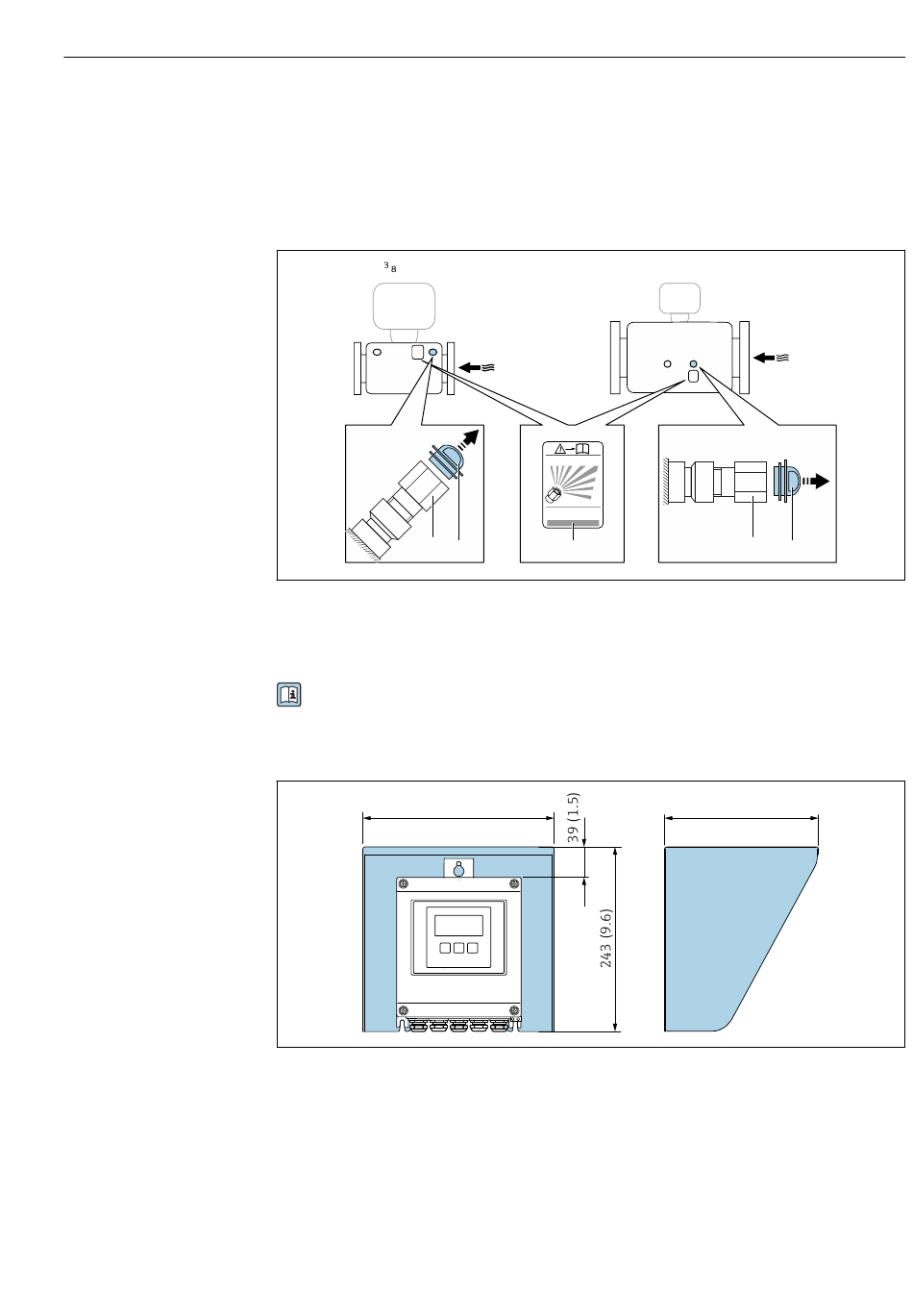

1 Autocollant du disque de rupture
2 Disque de rupture avec taraudage 1/2" NPT et cote sur plats de 1"
3 Protection pour le transport
Pour les indications de dimensions, voir le document "Information technique", section
"Construction mécanique" (accessoires).
Capot de protection climatique
213 (8.4)
 9 Capot de protection climatique pour Proline 500 – numérique ; unité de mesure mm (in)
i
RUPTURE DISK
3 1
DN 250 (10")
2 3
203 (8.0)
Montage
A0028903
A0029552
