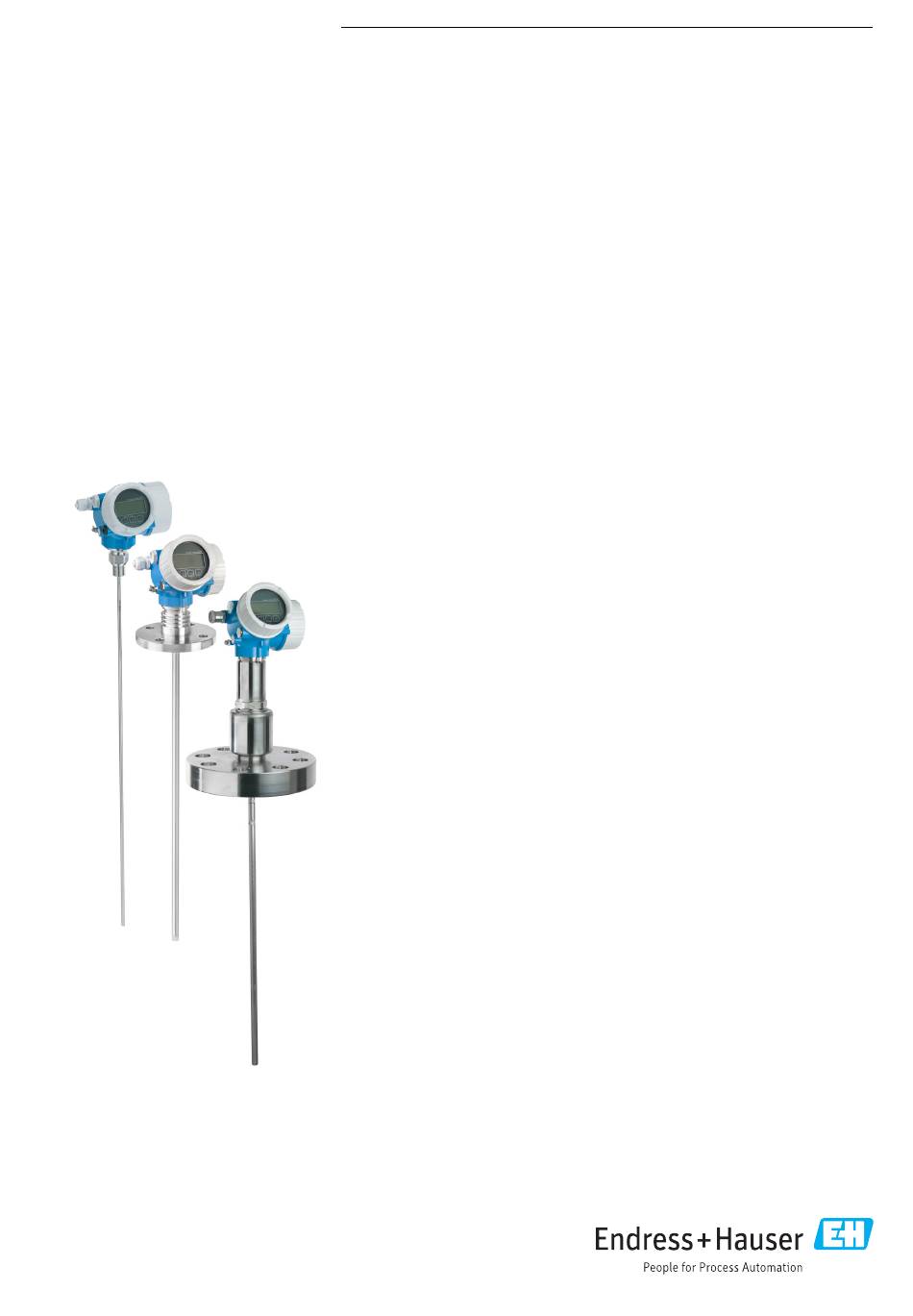

TI01454F/14/FR/01.19
71436345
2019-02-28
Products
Information technique
Levelflex FMP51
Modbus
Radar de niveau filoguidé
Mesure de niveau et d' i nterface sur liquides
Application
• Sonde à tige, à câble ou coaxiale
• Raccord process : filetage à partir de 3/4" ou bride
• Température de process : –50 ... +200 °C (–58 ... +392 °F)
• Pression de process : –1 ... +40 bar (–14,5 ... +580 psi)
• Gamme de mesure maximale : tige 10 m (33 ft) ; câble 45 m (148 ft) ; coaxiale
6 m (20 ft)
• Précision : ±2 mm (±0,08 in)
• Certificats internationaux pour la protection contre les explosions ; EN10204-3.1
• Protocole de linéarité (en 3 points)
Principaux avantages
• Mesure sûre même en cas de fluctuations des propriétés du produit et du process
• Concept de gestion des données HistoROM pour mise en service, maintenance et
diagnostic simples et rapides
• Fiabilité très élevée grâce à la nouvelle évaluation Multi-Echo Tracking
• Intégration facile dans des systèmes de commande ou de gestion des équipements
• Interface utilisateur intuitive en langue nationale
