Gestion de l'appareil
Cette section décrit le raccordement à l'appareil et la gestion de l'appareil.
3.1
Connexion à l'appareil
La rubrique suivante décrit les différentes méthodes d'accès aux interfaces console
et Web RUGGEDCOM M2200 sur l'appareil. Pour des instructions détaillées, voir le
"Manuel de configurationRUGGEDCOM ROS" du RUGGEDCOM M2200.
Port de console RS232
Raccordez une station de travail directement au port de console RS232 pour accéder
au contrôle du temps de démarrage et aux interfaces RUGGEDCOM M2200. Le port
de console fournit un accès à la console RUGGEDCOM M2200 et aux interfaces Web.
Le port de console série est conçu pour être utilisé comme connexion temporaire
uniquement pendant la configuration initiale ou le dépannage.

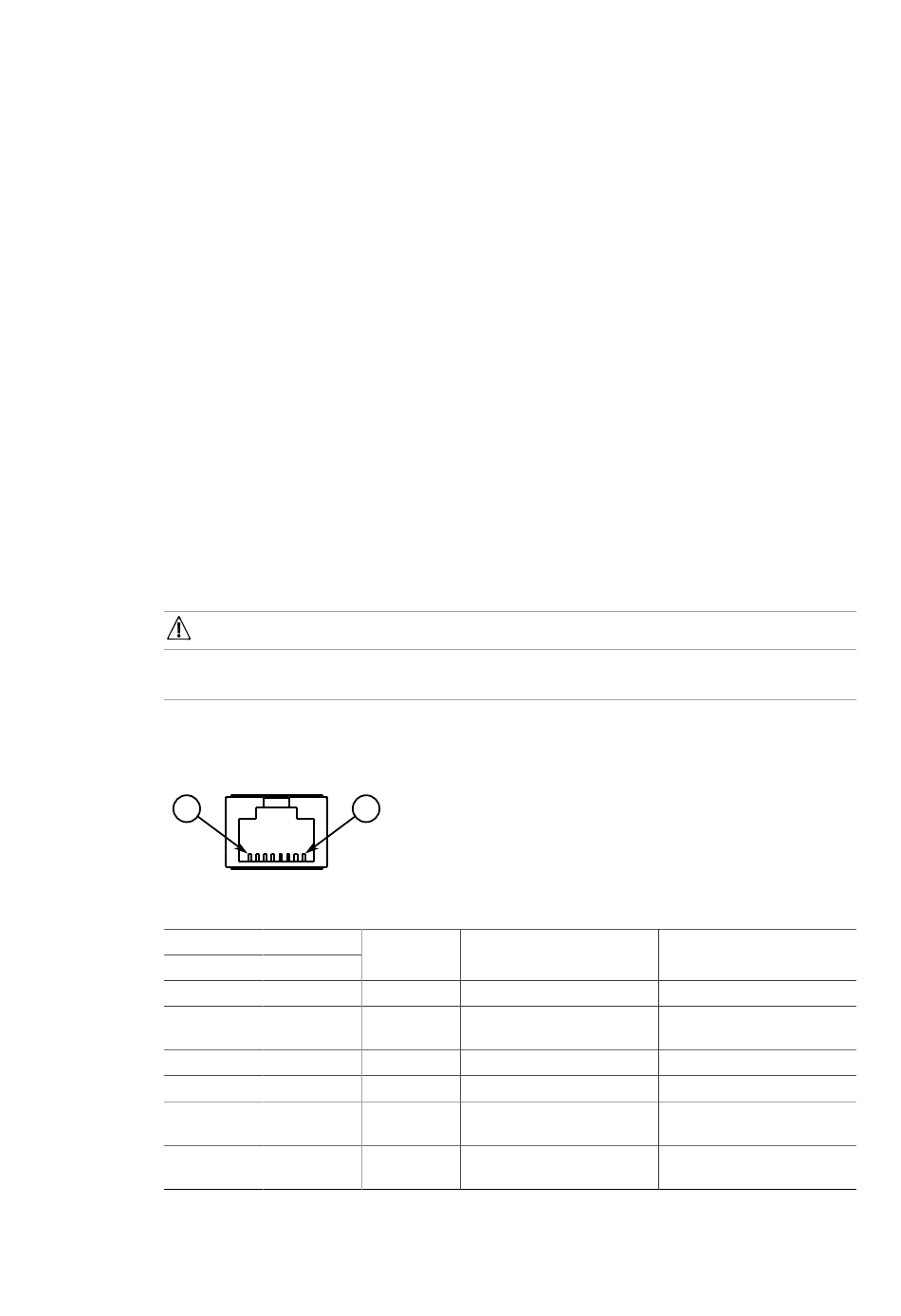

La connexion au port de la console s'effectue en utilisant un câble RJ45 à DB9. La
figure suivante présente le brochage du port de console :
8
Figure 3.1
RJ45 mâle
RUGGEDCOM M2200
Manuel de l'appareil, 12/2023, C79000-G8977-1044-21
REMARQUE
1
Brochage du port de console RJ45
Broche
DB9 femelle
1
6
2
1
3
4
4
5
5
2
6
3
Nom
Description
a
DSR
Modem prêt
a
DCD
Carrier Detect
(Détection de porteuse)
a
DTR
Terminal de données prêt
GND
Terre signal
RxD
Réception de
données (vers DTE)
TxD
Émission de données
(à partir du DTE)
3
Remarque
Réservé (ne pas connecter)
19
