Manuels Connexes pour Siemens SIMATIC NET RUGGEDCOM M2200
Sommaire des Matières pour Siemens SIMATIC NET RUGGEDCOM M2200
- Page 1 Manuel d'installation SIMATIC NET Commutateurs Ethernet robustes RUGGEDCOM M2200 Edition 04/2021 https://www.siemens.com...
- Page 2 Avant-propos Introduction Installation de l'appareil SIMATIC NET Gestion de l'appareil Commutateurs Ethernet robustes RUGGEDCOM M2200 Ports de communication Caractéristiques techniques Manuel d'installation Certification 04/2021 C79000-G8977-1044-17...
- Page 3 Tenez compte des points suivants: AVERTISSEMENT Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens. Le fonctionnement correct et sûr des produits suppose un transport, un entreposage, une mise en place, un montage, une mise en service,...
-
Page 4: Table Des Matières
Accès à la documentation ....................... v Marques déposées ........................v Garantie ..........................v Formation ..........................vi Assistance client ........................vi Contacter Siemens ......................... vii Introduction ........................... 1 Points forts des caractéristiques ................1 Description ......................2 Outils et matériel requis ..................3 Mise hors service et mise au rebut ................ - Page 5 Table des matières Caractéristiques du relais de sécurité ..............25 Normes réseau prises en charge ................26 Caractéristiques des ports Ethernet en cuivre ............26 Caractéristiques techniques des ports Ethernet à fibre optique ......27 Environnement de fonctionnement ..............27 Caractéristiques mécaniques ................
-
Page 6: Avant-Propos
Garantie Siemens garantit ce produit pendant une période de cinq (5) ans à partir de la date d'achat, sous réserve d'un retour à l'usine pour une maintenance pendant la durée de la garantie. Ce produit ne contient aucune pièce pouvant être réparée par l’utilisateur. -
Page 7: Formation
Siemens. Formation Siemens propose une large gamme de services de formation, allant de la formation en entreprise avec différents cours standard sur le fonctionnement en réseau et les commutateurs et routeurs Ethernet aux cours personnalisés sur site adaptés aux besoins du client, à... -
Page 8: Contacter Siemens
(SR). Pour localiser un centre d'appel local, consultez la page Web https://w3.siemens.com/aspa_app/?lang=fr. Appli mobile Installez l'appli Industry Online Support de Siemens AG sur n'importe quel appareil mobile fonctionnant sous Android, Apple iOS ou Windows et : • Accédez à toute la bibliothèque de documentation d'aide de Siemens, y compris aux FAQ et manuels •... - Page 9 Avant-propos Contacter Siemens viii RUGGEDCOM M2200 Manuel d'installation, 04/2021, C79000-G8977-1044-17...
-
Page 10: Introduction

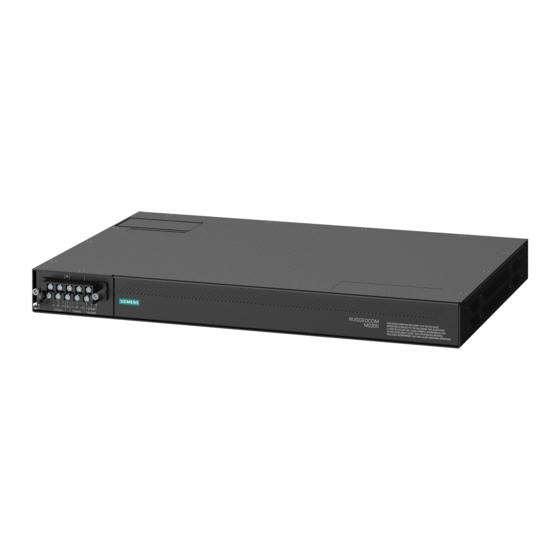

Introduction Le RUGGEDCOM M2200 est un commutateur Ethernet modulaire robuste intégralement managé, spécialement conçu pour fonctionner de manière fiable dans des sous-stations du réseau public et des environnements ferroviaires et industriels soumis à des conditions météorologiques et électriques difficiles. La conception supérieure du matériel robuste RUGGEDCOM M2200, associée au système ROS (Rugged Operating System - système d'exploitation robuste) embarqué, offre une fiabilité... -
Page 11: Description
Introduction 1.2 Description • Température de fonctionnement de -40 à 85 °C (-40 °F à 185 °F) (sans ventilation) • Circuits imprimés avec Conformal Coating (en option) • Boîtier en acier galvanisé 18 AWG Options d'alimentation universelles • Alimentations entièrement intégrées, double redondance (facultatif) • Plage de haute tension universelle : 88-300 V CC ou 85-264 V CA •... -
Page 12: Outils Et Matériel Requis
Introduction 1.3 Outils et matériel requis Mode Couleur/État Description Vert (clignote) Activité de connexion Désactivée Pas de connexion détectée Duplex Vert Fonctionnement en duplex intégral Orange Fonctionnement en semi-duplex Désactivée Pas de connexion détectée Vitesse Vert (continu) 100 Mbit/s Vert (clignote) 1 000 Mbit/s Orange (allumée) 10 Mbit/s Désactivée... -
Page 13: Mise Hors Service Et Mise Au Rebut
événement électrique transitoire, mais la récupération est automatique. Siemens ne recommande pas non plus d'utiliser des ports Ethernet cuivre comme interfaces avec des appareils de terrain sur des distances qui pourraient produire une forte élévation du potentiel de terre (c'est-à-dire supérieure à 2500 V) en présence de défauts phase-terre. -
Page 14: Câbles À Fibres Optiques Pris En Charge
Introduction 1.5.3 Câbles à fibres optiques pris en charge supérieure). S'agissant des consignes de câblage, les concepteurs et intégrateurs de systèmes doivent se référer à la norme de câblage TIA/EIA-568-A de l'association TIA (Telecommunications Industry Association) qui décrit les spécifications de performance minimales du câblage pour un bon fonctionnement de Gigabit Ethernet. - Page 15 Introduction 1.5.3 Câbles à fibres optiques pris en charge Type de câble Longueur Largeur de bande Distance (m) d'onde (nm) modale (MHz·km) 100Base-FX 1000Base-SX 10GBase-SR 1300 2000 — — À optimisation laser. RUGGEDCOM M2200 Manuel d'installation, 04/2021, C79000-G8977-1044-17...
-
Page 16: Installation De L'appareil
Tous changements ou modifications effectués sans l’accord exprès de Siemens AG peuvent invalider des spécifications, résultats d'essai et certifications d'organismes et remettre en cause les droits d’utilisation de l'appareil. -
Page 17: Procédure Générale
Examinez chaque article dans le colis pour détecter d'éventuels dommages matériels visibles. Vérifiez que tous les articles sont présents. Remarque Si des articles manquent ou sont endommagés, contactez Siemens pour obtenir de l'aide. Montage de l'appareil Le RUGGEDCOM M2200 est conçu pour une flexibilité de montage et d'affichage maximale. -
Page 18: Montage De L'appareil En Châssis
Installation de l'appareil 2.3.1 Montage de l'appareil en châssis Une circulation forcée de l'air n'est pas requise. Cependant, toute augmentation de la circulation de l'air conduit à une réduction de la température ambiante et améliore la fiabilité à long terme de tous les équipements montés à l'intérieur du châssis. -
Page 19: Montage De L'appareil Sur Un Panneau
Installation de l'appareil 2.3.2 Montage de l'appareil sur un panneau autres que les branchements directs sur le circuit de dérivation (aux rallonges, par exemple). Procédez comme suit pour fixer l'appareil à un châssis standard de 48 cm (19 in) : Remarque L'appareil peut être commandé avec les ports de communication situés à l'avant ou à... -
Page 20: Connexion Du Relais D'alarme De Sécurité
Installation de l'appareil 2.4 Connexion du relais d'alarme de sécurité Procédez comme suit pour monter l'appareil sur un panneau : Placez l'appareil contre le panneau et alignez les adaptateurs sur les trous prévus pour le montage. Adaptateur pour panneau Figure 2.2 Montage sur panneau Serrez les vis fournies pour fixer les adaptateurs au panneau. -
Page 21: Connexion De L'alimentation
Installation de l'appareil 2.5 Connexion de l'alimentation Contact à fermeture Neutre Contact à ouverture Figure 2.3 Câblage du relais d'alarme de sécurité Connexion de l'alimentation Le RUGGEDCOM M2200 prend en charge des alimentations électriques redondantes uniques ou doubles CA et/ou CC. Le RUGGEDCOM M2200 peut être équipé d'un bornier à vis ou enfichable qui alimente en courant les deux alimentations électriques . -
Page 22: Connexion D'une Alimentation Ca Ou Cc
Installation de l'appareil 2.5.1 Connexion d'une alimentation CA ou CC • Il n'est pas obligatoire d'avoir un disjoncteur pour les alimentations 12, 24 ou 48 V CC. • Nous recommandons de fournir un disjoncteur distinct pour chaque module d'alimentation. • L'équipement doit être installé conformément aux règles et aux normes de câblage en vigueur localement. - Page 23 Installation de l'appareil 2.5.1 Connexion d'une alimentation CA ou CC Connectez le fil positif de la source d'alimentation à la borne positive/live (+/L) du bornier. Bornier à vis Bornier enfichable Cavalier Borne positive/live (+/L) Borne négative/neutre (-/N) Borne de terre contre les surtensions Borne de terre du châssis Connexion à...
-
Page 24: Exemples De Câblage
Installation de l'appareil 2.5.2 Exemples de câblage À l'aide d'une cosse annulaire de taille 6 et d'une vis 6-32, connectez la borne de terre de la source d'alimentation à la connexion à la masse du châssis de l'appareil. Assurez-vous que la cosse est fixée à 1,7 N·m (15 lbf·in). Goujon en acier inoxydable Vis de taille 6-32 Anneau à... - Page 25 Installation de l'appareil 2.5.2 Exemples de câblage Figure 2.6 Alimentation CA simple Figure 2.7 Alimentation CC simple RUGGEDCOM M2200 Manuel d'installation, 04/2021, C79000-G8977-1044-17...
- Page 26 Installation de l'appareil 2.5.2 Exemples de câblage Figure 2.8 Alimentation CA double Figure 2.9 Alimentation électrique CC double RUGGEDCOM M2200 Manuel d'installation, 04/2021, C79000-G8977-1044-17...
- Page 27 Installation de l'appareil 2.5.2 Exemples de câblage Figure 2.10 Alimentation électrique CA/CC double RUGGEDCOM M2200 Manuel d'installation, 04/2021, C79000-G8977-1044-17...
-
Page 28: Gestion De L'appareil
Gestion de l'appareil Ce chapitre décrit le raccordement à l'appareil et la gestion de l'appareil. Connexion à l'appareil La rubrique suivante décrit les différentes méthodes d'accès aux interfaces console et Web RUGGEDCOM M2200 sur l'appareil. Pour des instructions détaillées, voir le Manuel de configuration RUGGEDCOM ROS du RUGGEDCOM M2200. -
Page 29: Configuration De L'appareil
Gestion de l'appareil 3.2 Configuration de l'appareil Broche Description Remarque RJ45 mâle DB9 femelle Prêt à émettre Demande pour émettre Indicateur d'appel Les broches DSR, DCD et DTR sont interconnectées en interne. Les broches CTS et RTS sont interconnectées en interne. RI n'est pas connecté. -
Page 30: Ports De Communication
Ports de communication Le RUGGEDCOM M2200 peut être équipé de différents types de ports de communication pour améliorer ses capacités et ses performances. Avec cinq emplacements disponibles, le RUGGEDCOM M2200 prend en charge plusieurs modules Ethernet en cuivre ou fibre à port unique ou double aux vitesses variables, comportant jusqu'à... -
Page 31: Ports Ethernet En Cuivre
Ports de communication 4.1 Ports Ethernet en cuivre État de la LED Description Jaune (continu) Connexion établie Jaune (clignotant) Activité de connexion Désactivée Pas de connexion détectée LED de port Figure 4.2 LED de port Ports Ethernet en cuivre Le RUGGEDCOM M2200 prend en charge plusieurs ports 10/100Base-TX et Ethernet 10/100/1000Base-TX qui permettent une connexion à... -
Page 32: Ports Ethernet À Fibre Optique
Ports de communication 4.2 Ports Ethernet à fibre optique Broche Description 10/100Base-TX 1000Base-TX Réservé (ne pas connecter) BI_DC- Réception de données- ou paire C- bidirectionnelle BI_DB- Transmission de données- ou paire B- bidirectionnelle Réservé (ne pas connecter) BI_DD+ Réception de données- ou paire D+ bidirectionnelle Réservé... - Page 33 Ports de communication 4.2 Ports Ethernet à fibre optique RUGGEDCOM M2200 Manuel d'installation, 04/2021, C79000-G8977-1044-17...
-
Page 34: Caractéristiques Techniques
Caractéristiques techniques Cette section détaille les caractéristiques techniques et les conditions de fonctionnement de l'appareil. Caractéristiques techniques de l'alimentation électrique Le RUGGEDCOM M2200 peut être équipé des alimentations électriques suivantes : NOTA Risque d'électrocution – Risque de d'endommagement de l'appareil. Vérifiez que l'alimentation de l'appareil est dans la plage d'entrée spécifiée. Type Plage d'entrée Valeur du fusible... -
Page 35: Normes Réseau Prises En Charge
La longueur maximale de segment dépend largement de facteurs tels que la qualité de la fibre et le nombre de patchs et d'épissures. Demandez conseil à un représentant commercial Siemens au moment de déterminer les distances maximales des segments. •... -
Page 36: Caractéristiques Techniques Des Ports Ethernet À Fibre Optique
Distance typique. La longueur maximale de segment dépend largement de facteurs tels que la qualité de la fibre et le nombre de patchs et d'épissures. Demandez conseil à un représentant commercial Siemens au moment de déterminer les distances maximales des segments. -
Page 37: Caractéristiques Mécaniques
Caractéristiques techniques 5.7 Caractéristiques mécaniques Humidité relative 5 % à 95 % ambiante Altitude maximale 2000 m (6562 ft) Mesurée d'une distance de 30 cm (12 po) de rayon au centre du boîtier. Sans condensation Caractéristiques mécaniques Poids 4,8 kg (10,6 lb) Indice de protection IP30 Boîtier Acier galvanisé 18 AWG Dessins cotés Remarque Toutes les dimensions sont exprimées en millimètres sauf mention contraire. - Page 38 Caractéristiques techniques 5.8 Dessins cotés 438.15 Figure 5.1 Dimensions totales RUGGEDCOM M2200 Manuel d'installation, 04/2021, C79000-G8977-1044-17...
- Page 39 Caractéristiques techniques 5.8 Dessins cotés 32.77 21.08 11.68 479.29 470.4 461.0 Figure 5.2 Dimensions pour le montage en châssis RUGGEDCOM M2200 Manuel d'installation, 04/2021, C79000-G8977-1044-17...
- Page 40 Caractéristiques techniques 5.8 Dessins cotés 467.4 275.6 482.6 Figure 5.3 Dimensions du panneau RUGGEDCOM M2200 Manuel d'installation, 04/2021, C79000-G8977-1044-17...
- Page 41 Caractéristiques techniques 5.8 Dessins cotés RUGGEDCOM M2200 Manuel d'installation, 04/2021, C79000-G8977-1044-17...
-
Page 42: Certification
Matériels de traitement de l'information - Sécurité - Partie 1 : Exigences générales 6.1.2 Union européenne (UE) Siemens AG déclare que le présent appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives européennes suivantes : • EN 62368-1 Matériels de traitement de l'information - Sécurité... -
Page 43: Fcc
Titre 21 du CFR (Code of Federal Regulations), chapitre I, sous-chapitre J, Santé radiologique 6.1.5 ISDE Siemens AG déclare que le présent appareil est conforme aux exigences de la norme ISDE (Innovation, Sciences et Développement économique Canada) suivante : RUGGEDCOM M2200 Manuel d'installation, 04/2021, C79000-G8977-1044-17... -
Page 44: Iso
Systèmes de management de la qualité - Exigences 6.1.7 RoHS Siemens AG déclare que le présent appareil est conforme aux exigences de la directive RoHS (Restriction of Hazardous Substances) suivante pour l'utilisation restreinte de certaines substances dangereuses dans les équipements électriques et électroniques :... - Page 45 Certification 6.2 Tests de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Tests de type CEM pour IEC 61850-3. Remarque • Dans le cas d'une configuration de port intégralement par fibre, le présent produit remplit toutes les exigences de Classe 2. Autrement, toutes les exigences de Classe 1 sont remplies pour les ports en cuivre.
- Page 46 CC Ports d'alimentation CA Degrés de sévérité spécifiés par Siemens Tests de type d'immunité CEM selon IEEE 1613 Remarque Le RUGGEDCOM M2200 remplit les exigences de la classe 2 pour la configuration en fibre exclusivement et les exigences de la classe 1 pour les ports en cuivre. La classe 1 autorise une perte de communication temporaire tandis que la classe 2 impose des communications interrompues et exemptes d'erreurs.
- Page 47 Certification 6.2 Tests de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Description Niveaux de test Contact boîtier ±2 kV ±4 kV ± 8 kV Air du boîtier ±4 kV ± 8 kV ±15 kV RFI émise Ports du boîtier 35 V/m Transitoire Ports de signal 4 kV à...
- Page 48 Certification 6.2 Tests de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Test Description Niveaux de test Degré de gravité Choc 10 g à 16 ms Classe 1 60255-21-2 Sismique Méthode A, classe 2 Classe 1 60255-21-3 Tests standards militaires Test Description Niveaux de test MIL-STD-901D...
- Page 49 Certification 6.2 Tests de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes RUGGEDCOM M2200 Manuel d'installation, 04/2021, C79000-G8977-1044-17...
- Page 50 Informations complémentaires Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (service et assistance) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Industrie numérique Automatisation du processus Postfach 48 48 90026 NÜRNBERG ALLEMAGNE...
