Diagnostic de vanne manuel 1/1
Twi Mot
Val. B1
Val. B2
Val. B3
Val. B45
Val. A2
Val. B45
*Le nom des vannes dépend du modèle de la machine. Le nom de la vanne est inscrit sur le bloc
hydraulique ou les connexions hydrauliques.

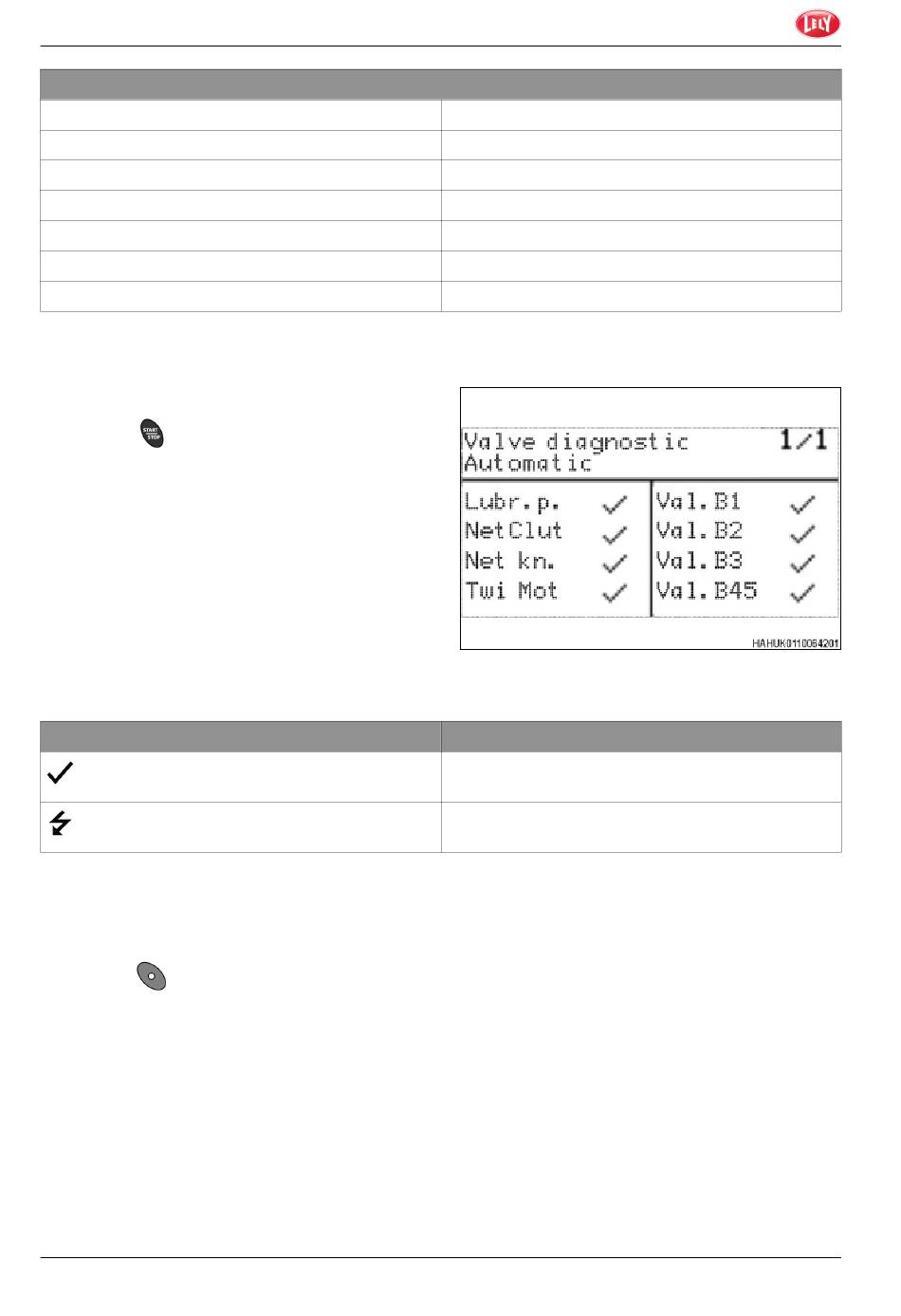

Fonctionnement automatique

Appuyez sur pour basculer entre « Diagnostic
de vanne manuel » et « Diagnostic de vanne
automatique » :
Sur la page « Diagnostic de vanne automatique »
tous les actionneurs se déplacent
automatiquement. Le fonctionnement de chaque
vanne est testé à tour de rôle.
Ces symboles affichent l'état de l'actionneur :
Symbole
Le système E-Link comporte une fonction de diagnostic par oscilloscope. Utilisez l'oscilloscope pour
visualiser les signaux des capteurs et actionneurs numériques. Le système E-Link enregistre 500 secondes
de données. Vous pouvez également voir les signaux sur l'oscilloscope lorsque la machine est réglée sur
marche.
Appuyez sur pour utiliser la fonction oscilloscope.
70
Insertion de ficelle motorisée
Vanne B1*
Vanne B2*
Vanne A2*
Vanne B45*
Vanne A2*
Vanne A14*
Fig. 62
État de l'actionneur
Le fonctionnement du canal de l'actionneur est
correct.
Le fonctionnement du canal de l'actionneur est
incorrect. Il y a une défaillance dans le circuit.
