Pompe Entièrement Installée - Water Ace R7W Manuel D'installation

INSTRUCTIONS D'INSTALLATION (suite)
ÉTAPE
1
Vissez un adaptateur mâle en PVC de 2 po dans
l'orifice de refoulement de la pompe. Collez
suffisamment de tuyaux et raccords en PVC sur
l'adaptateur pour rejoindre le bassin d'épuisement.
Vous venez d'installer le tuyau de refoulement.
ÉTAPE
2
Descendez la pompe dans le bassin d'épuisement,
aussi près que possible du centre. Collez un coude
en PVC de 2 po sur l'extrémité ouverte du tuyau de
refoulement. Collez une section de tuyau en PVC de
2 po sur l'extrémité ouverte du coude.
ÉTAPE
3
Avec un collier de serrage, installez un clapet anti-
retour à écoulement libre RCVP-20S sur l'extrémité
ouverte du tuyau de refoulement. Vissez un
adaptateur mâle en PVC de 2 po sur chaque côté de la
vanne guillotine d'arrêt.
POMPE ENTIÈREMENT INSTALLÉE
TABLEAUX DE RENDEMENTS (En litres par heure)
Débits (Litres par heure à la hauteur de
Numéro de
refoulement maximale au-dessus du
modèles niveau de pompage)
0M 1,5M 3,0M
R5W-1, R5V 26 346 19 533 13 627 6 359
R5W 1830
R7W 33 387 32 706 30 662 24 227 15 331
Hauteur
max. de
refoulement
4,6M 6,1M
– 5,8M
8,2M
Couvercle étanche
(bassin d'épuisement
vu du dessus)
Tuyaux d'évent de
2 po ou 3 po selon les
exigences des normes locales
Coude en PVC
de 2 po
Minimum 10-1/2 po (26,7 cm)
Bas du tuyau
d'admission
Minimum 17 po (43,2 cm)
Orifice de sûreté 1/8 po
(5 po/12,7 cm au-
dessus de l'ouverture
de pompe)
ÉTAPE
4
Avec un collier de serrage, connectez l'extrémité
ouverte du clapet anti-retour à écoulement libre
RCVP-20S sur une section de tuyau en PVC. Collez
l'extrémité ouverte du tuyau en PVC sur la vanne
guillotine d'arrêt de 2 po avec des adaptateurs
mâles en PVC.
ÉTAPE
5
Collez la section finale de tuyau en PVC sur
l'extrémité ouverte de la vanne guillotine d'arrêt.
Remplissez d'eau le bassin d'épuisement et branchez
la pompe. La pompe devrait se mettre en marche
lorsque le niveau d'eau atteint environ 15 po
(38 cm). Faites démarrer/arrêter la pompe
plusieurs fois pour vous assurer qu'elle fonctionne
correctement.
ÉTAPE
6
Installez le couvercle avec garniture
d'étanchéité et évent sur le bassin.
Réceptacle 115 volts avec mise à la terre.
Hauteur minimale de 4 pieds (1,22 m)
au-dessus du plancher.
Adaptateurs mâles en
PVC de 2 po
Clapet anti-retour à
écoulement libre de
2 po, modèle RCVP-20S.

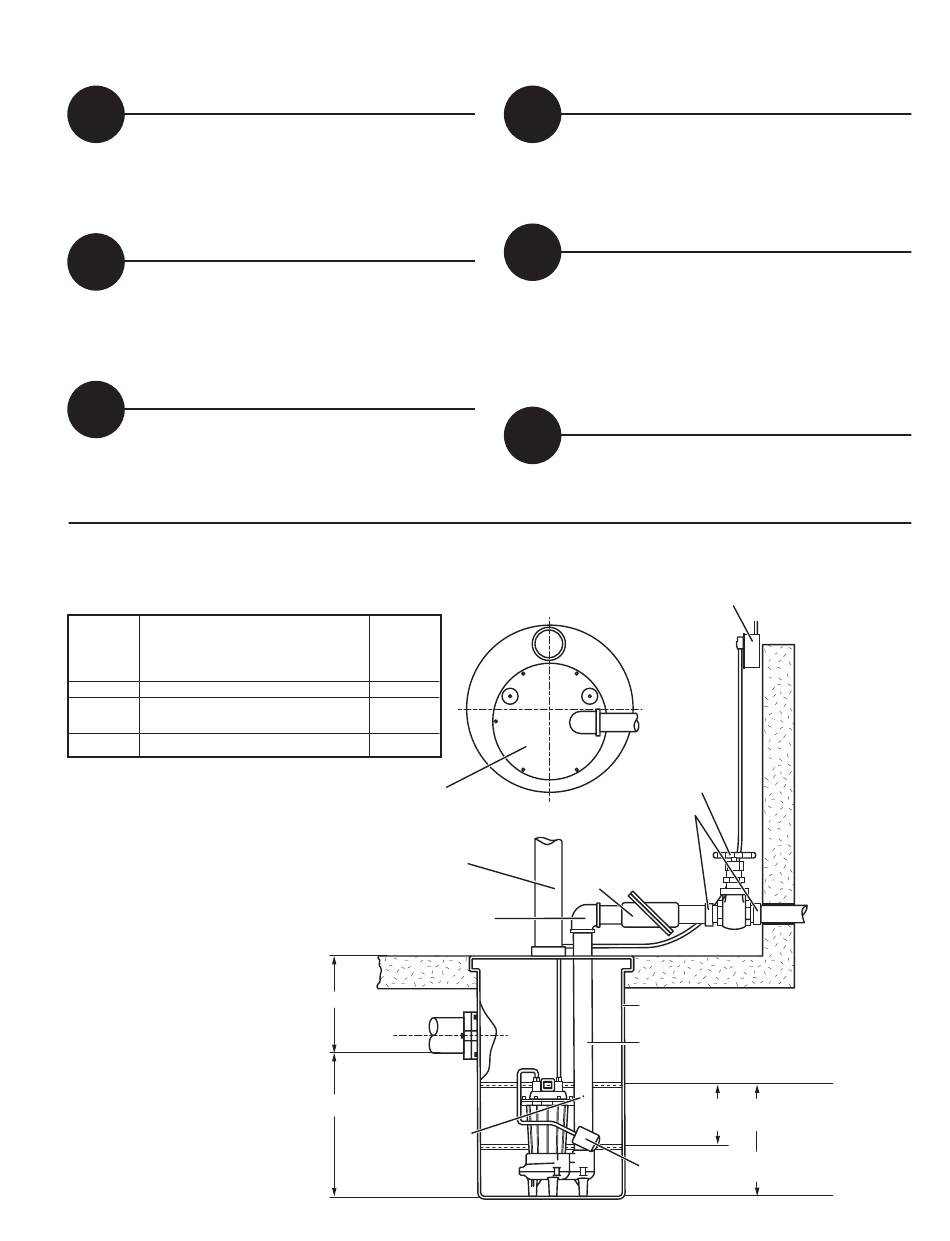

Bassin d'épuisement de 18 po de diamètre
en plastique, fibre de verre ou béton.
Tuyau de refoulement de 2 pouces. Puet être
en PVC, en acier galvanisé ou en cuivre.
Niveau d'activation
Niveau de
désactivation
Interrupteur
mécanique à
flotteur
7
Vanne
guillotine
d'arrêt de
2 po
8 po (20,3 cm) pour R5W-1
9 po (22,9 cm) pour R5V, R7W
14-1/2 po (36,8 cm) pour R5W-1
16-1/2 po (41,9 po) pour R5V, R7W
WA-23833A602
