Water Ace R7W Manuel D'installation

Masquer les pouces Voir aussi pour R7W:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
CONSUMER HOT-LINE: 1-800-942-3343
Monday–Friday 7:30 AM to 5 PM CST
www.waterace.com
WATER ACE PUMP COMPANY | 293 WRIGHT ST. | DELAVAN, WI 53115
INSTALLATION MANUAL
SUBMERSIBLE SEWAGE PUMPS AND BASIN
MANUEL D'INSTALLATION
POMPES D'ÉGOUT SUBMERSIBLES AVEC BASE
MANUAL DE INSTALACIÓN
BOMBA DE AGUA DE DRENAJE SUMERGIBLE Y DEPÓSITO
R7W
R5W1830
Shown with R5W-1
R5W-1
Pgs. 2–5
Pgs. 6–9
Pgs. 10–13
5794 0308
23833A602 (Rev. 12/3/08)

Publicité

Table des Matières
loading

Manuels Connexes pour Water Ace R7W

Sommaire des Matières pour Water Ace R7W

  • Page 1 POMPES D’ÉGOUT SUBMERSIBLES AVEC BASE MANUAL DE INSTALACIÓN Pgs. 10–13 BOMBA DE AGUA DE DRENAJE SUMERGIBLE Y DEPÓSITO R5W1830 5794 0308 Shown with R5W-1 R5W-1 WATER ACE PUMP COMPANY | 293 WRIGHT ST. | DELAVAN, WI 53115 23833A602 (Rev. 12/3/08)

  • Page 2: Important Instructions Before Installation

    3 or contact WATER ACE PUMP CO. All parts with part numbers are quality WATER ACE 4. A permanent ground connection from pump to the PUMP CO. parts.

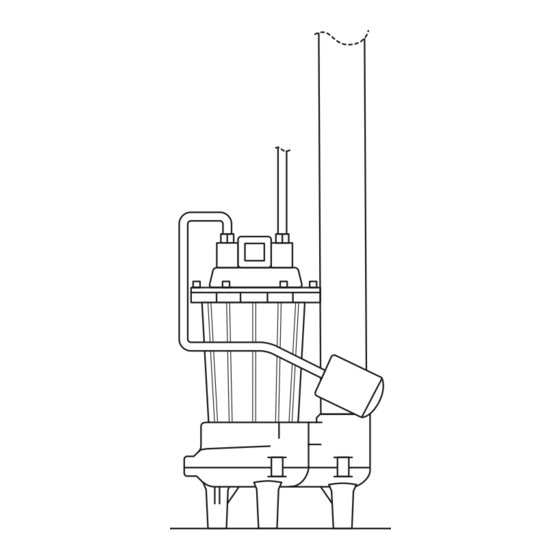

  • Page 3 2" discharge pipe. May be PVC, Bottom of galvanized steel or copper piping. inlet pipe Turn-on level 17" Minimum 8" (R5W-1) 1/8" Relief hole 9" (R7W) (5" above pump opening) Turn-off level 14-1/2" (R5W-1) Mechanical 16-1/2" (R7W) float switch WA-23833A602...
