Installation de l'appareil
2.5.3 Exemples de câblage
8.
2.5.3
Exemples de câblage

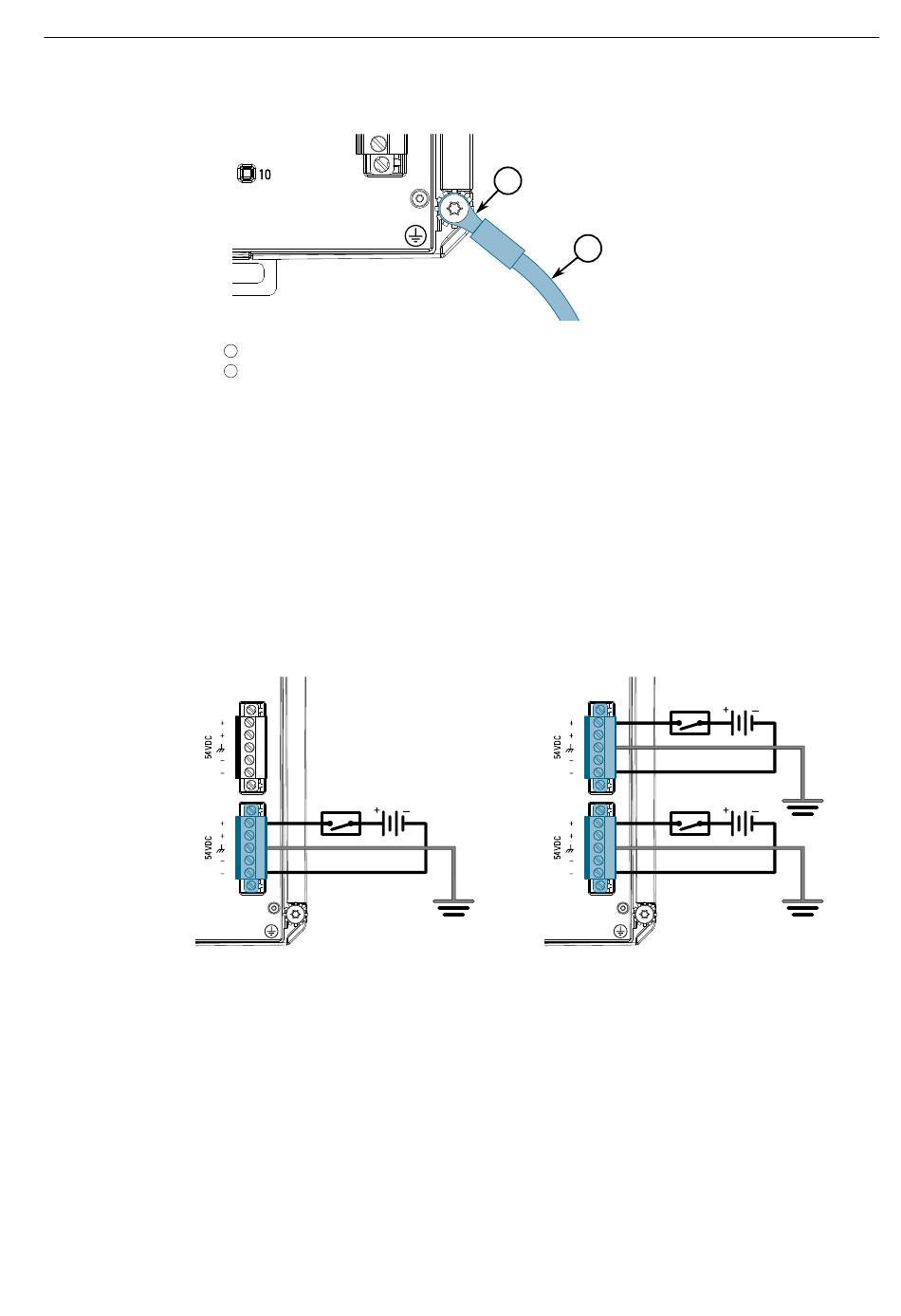

Les figures suivantes montrent comment raccorder des alimentations simples et
doubles à l'appareil.
Figure 2.10
18
Vis M4
1
Cosse à anneau M4
2
Figure 2.9
Connexion de la terre du châssis
Raccordez l'alimentation externe à une source d'alimentation. La LED Power sur
l'appareil s'allume quand l'appareil a démarré, ce qui indique qu'il est alimenté
en courant.
Configuration d'entrée
d'alimentation CC simple
1
2
Figure 2.11
Configuration d'entrée
d'alimentation CC double
Manuel de l'appareil, 11/2023, C79000-G8977-1489-06
RUGGEDCOM RST916P
