Installation de l'appareil
2.3.2 Montage de l'appareil sur un panneau
2
Figure 2.3
Procédez comme suit pour monter l'appareil sur un panneau :
1.
2.
3.
12
Orientation du montage latéral
Options de montage sur panneau
Fixez les adaptateurs de montage en haut et en bas de l'appareil dans
l'orientation souhaitée à l'aide des huit vis M4 fournies avec l'appareil.
1
1
Vis (M4)
1
Adaptateur de montage sur panneau
2

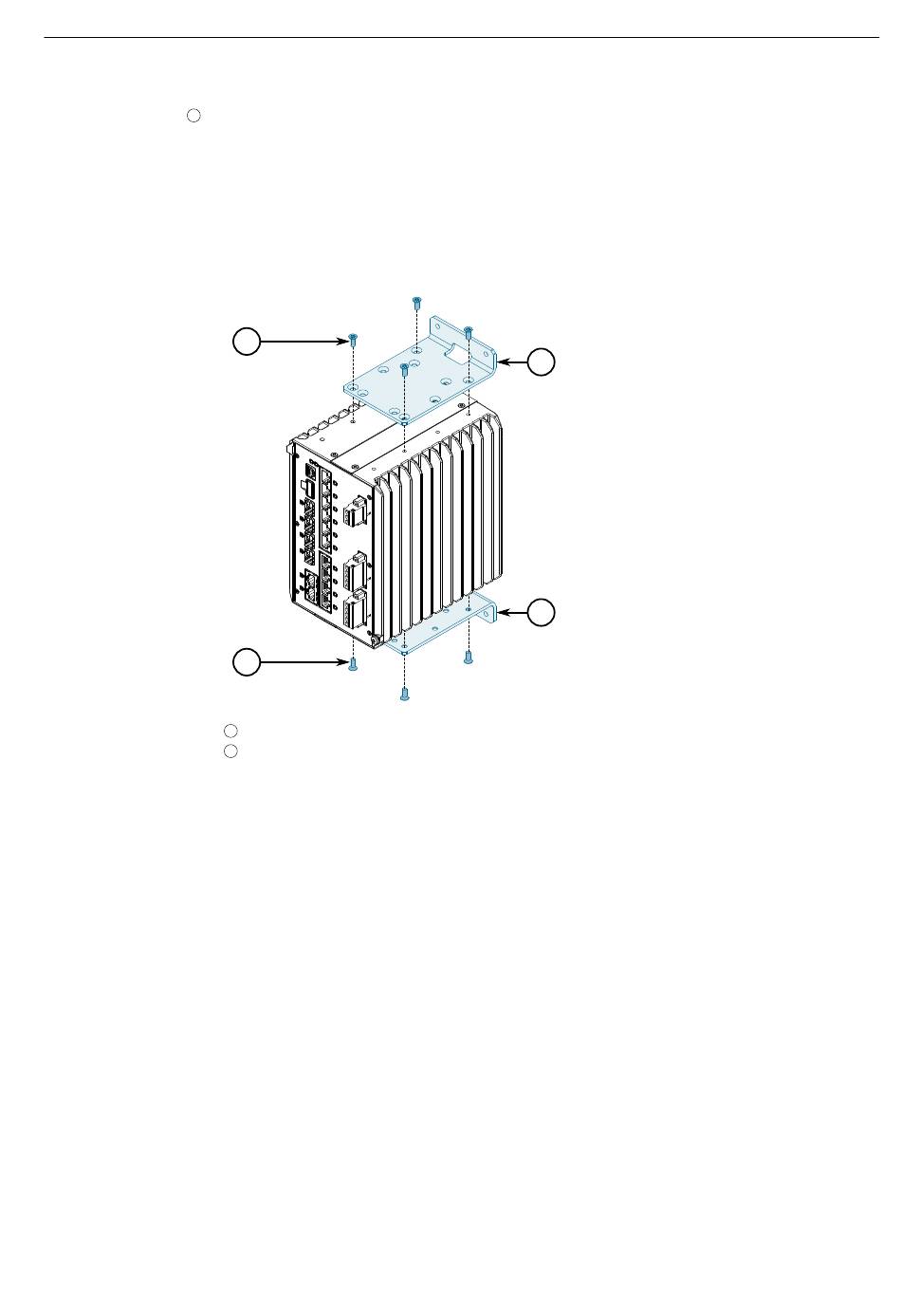

Figure 2.4
Assemblage des adaptateurs de montage sur panneau
Préparez les orifices de montage dans le panneau, à l'endroit où l'appareil doit
être installé.
Placez l'appareil contre le panneau et alignez les adaptateurs sur les trous prévus
pour le montage.
2
2
Manuel de l'appareil, 11/2023, C79000-G8977-1489-06
RUGGEDCOM RST916P
