Connexion du relais d'alarme de sécurité
Le relais de sécurité peut être configuré pour s'enclencher en fonction de conditions
d'alarme. Le contact NO (contact à fermeture) est fermé lorsque l'appareil est sous
tension et en l'absence d'alarme. Si l'appareil n'est pas sous tension ou si une alarme
active est configurée, le relais ouvre le contact NO et ferme le contact NF (contact à
ouverture).
Remarque
Vous pouvez configurer la commande de la sortie de relais de sécurité avec
RUGGEDCOM RST916P. Une application usuelle de ce relais est le signalement d'une
alarme en cas de défaillance de l'alimentation électrique. Pour plus d'informations,
voir le "RUGGEDCOM ROS Manuel de configuration" pour le RUGGEDCOM RST916P.
Procédez comme suit pour connecter le relais d'alarme de sécurité :
1.
RUGGEDCOM RST916P
Manuel de l'appareil, 11/2023, C79000-G8977-1489-06
1
1
Vis (M5 ou #10-24)
1
Adaptateur de montage sur panneau
2

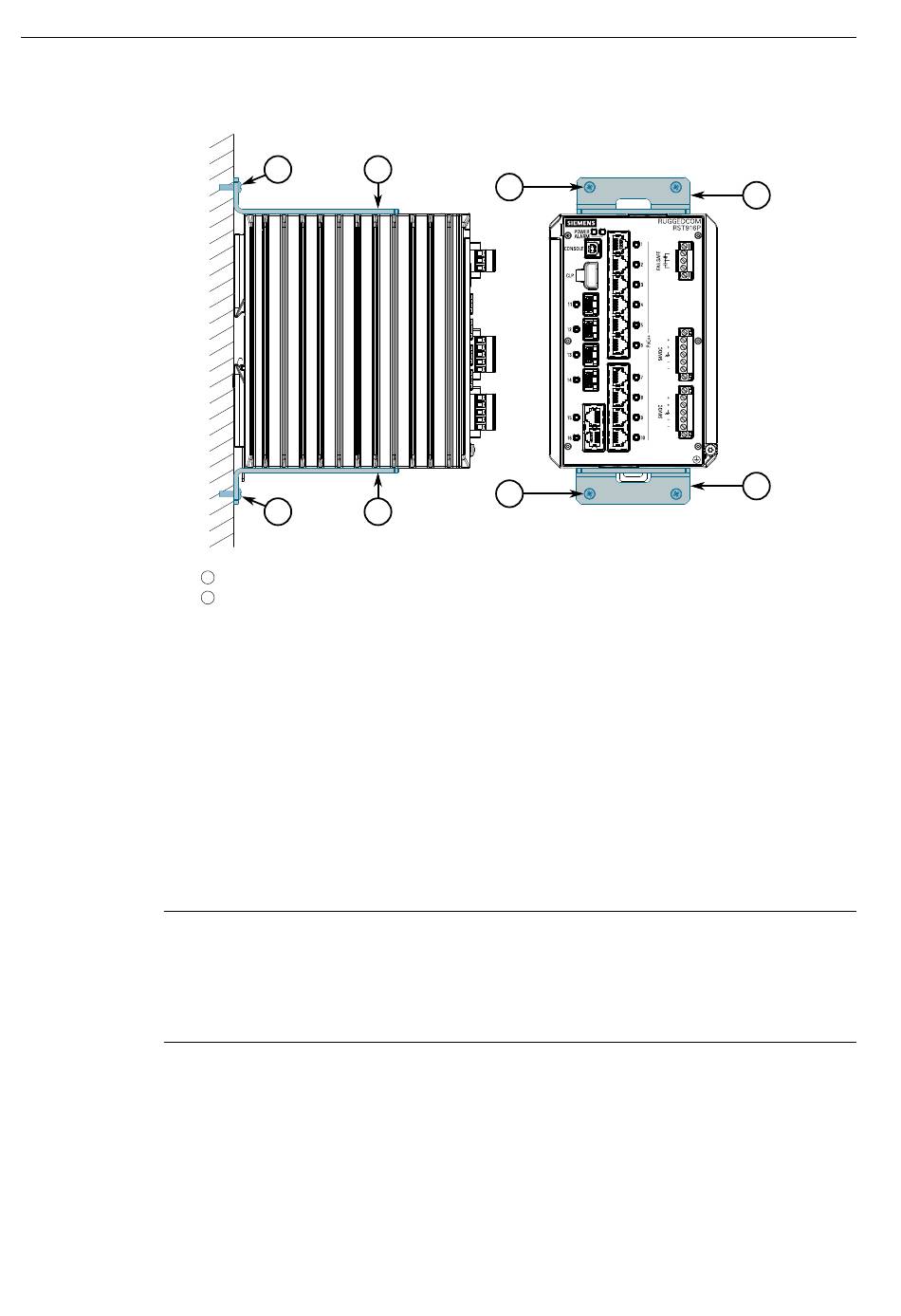

Figure 2.5
Montage sur panneau (orientation de montage arrière)
Fixez les adaptateurs au panneau avec des vis .
Insérez le bornier du relais d'alarme de sécurité dans l'appareil et serrez les vis.
2.4 Connexion du relais d'alarme de sécurité
2
1
1
2
Installation de l'appareil
