Manuels Connexes pour Siemens RUGGEDCOM RSG910C
Sommaire des Matières pour Siemens RUGGEDCOM RSG910C
- Page 1 Manuel d'installation SIMATIC NET Commutateurs Ethernet robustes RUGGEDCOM RSG910C Edition 12/2020 https://www.siemens.com...
-
Page 2: Simatic Net
Avant-propos Introduction Installation de l'appareil SIMATIC NET Gestion de l'appareil Commutateurs Ethernet robustes RUGGEDCOM RSG910C Ports de communication Caractéristiques techniques Manuel d'installation Certification 12/2020 C79000-G8977-1405-08... -
Page 3: Mentions Légales
Tenez compte des points suivants: AVERTISSEMENT Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens. Le fonctionnement correct et sûr des produits suppose un transport, un entreposage, une mise en place, un montage, une mise en service,... -
Page 4: Table Des Matières
Accès à la documentation ....................... v Marques déposées ........................v Garantie ..........................v Formation ..........................vi Assistance client ........................vi Contacter Siemens ......................... vii Introduction ........................... 1 Caractéristiques essentielles .................. 1 Description ......................2 Outils et matériel requis ..................3 Mise hors service et mise au rebut ................ - Page 5 ISO ........................34 6.1.8 TÜV SÜD ......................35 6.1.9 RRA ........................35 6.1.10 RoHS ........................35 6.1.11 Autres homologations ..................36 Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes ..........................36 RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
-
Page 6: Avant-Propos
Garantie Siemens garantit ce produit pendant une période de cinq (5) ans à partir de la date d'achat, sous réserve d'un retour à l'usine pour une maintenance pendant la durée de la garantie. Ce produit ne contient aucune pièce pouvant être réparée par l’utilisateur. -
Page 7: Formation
Siemens. Formation Siemens propose une large gamme de services de formation, allant de la formation en entreprise avec différents cours standard sur le fonctionnement en réseau et les commutateurs et routeurs Ethernet aux cours personnalisés sur site adaptés aux besoins du client, à... -
Page 8: Avant-Propos Contacter Siemens
Contacter Siemens • Transmettez une demande SR ou vérifiez l'état d'une SR existante. • Contactez un représentant local de Siemens pour les ventes, l'assistance technique, la formation, etc. • Posez des questions ou partagez vos connaissances avec d'autres clients Siemens et la communauté de l'assistance client... - Page 9 Avant-propos Contacter Siemens viii RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
-
Page 10: Introduction

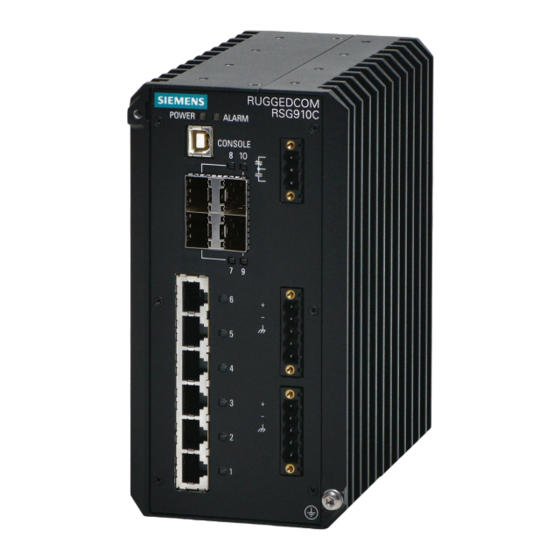

Introduction Le RUGGEDCOM RSG910C est un commutateur Ethernet entièrement managé à 10 ports pour le secteur de la fourniture d'énergie, spécialement conçu pour fonctionner de manière fiable dans des environnements climatiques et électriques difficiles. • Émetteurs-récepteurs SFP amovibles Les ports 7 à 10 peuvent être personnalisés avec une large gamme d'émetteurs- récepteurs SFP (Small Form-factor Portable) 1000Base-X fournis par Siemens, ce... -
Page 11: Alimentation Électrique
Homologation de sécurité CSA/UL 60950-1 jusqu'à 85 °C (185 °F) Description Le RUGGEDCOM RSG910C propose de nombreux ports, éléments de commande et LED de signalisation en face avant pour la connexion et la configuration de l'appareil ainsi que le dépannage. -
Page 12: Outils Et Matériel Requis
Ports Ethernet cuivre (ports 1 à 6) Relais d'alarme de sécurité Borniers d'alimentation Vis de la terre du châssis Figure 1.1 RUGGEDCOM RSG910C LED POWER S'allume en vert durant le démarrage lorsque l'appareil est alimenté en courant. LED ALARM S'allume en rouge en présence d'une situation d'alarme. -
Page 13: Mise Hors Service Et Mise Au Rebut
à un organisme certifié pour la mise au rebut de déchets d'équipements électriques et électroniques. Le recyclage et la mise au rebut doivent être effectués en conformité avec la réglementation locale. RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08... -
Page 14: Installation De L'appareil
Tous changements ou modifications effectués sans l’accord exprès de Siemens AG peuvent invalider des spécifications, résultats d'essai et certifications d'organismes et remettre en cause les droits d’utilisation de l'appareil. -
Page 15: Procédure Générale
Vérifiez que le colis n'est pas endommagé avant de l'ouvrir. Examinez chaque article dans le colis pour détecter d'éventuels dommages matériels visibles. Vérifiez que tous les articles sont présents. IMPORTANT Si des articles manquent ou sont endommagés, contactez Siemens pour obtenir de l'aide. RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08... -
Page 16: Installation De L'appareil En Zones Dangereuses
2.3 Installation de l'appareil en zones dangereuses Installation de l'appareil en zones dangereuses Par sa conception, le RUGGEDCOM RSG910C est conforme aux normes de sécurité pour emplacements dangereux de classe I, division 2, zone 2 où l'on peut trouver des concentrations de gaz, vapeurs ou liquides inflammables, contrairement aux environnements de fonctionnement normaux. -
Page 17: Montage De L'appareil
Figure 2.1 Label de conformité (exemple) Montage de l'appareil Le RUGGEDCOM RSG910C est conçu pour une flexibilité de montage et d'affichage maximale. Il peut être équipé d'adaptateurs permettant de le fixer à un rail DIN symétrique ou sur un panneau. IMPORTANT La chaleur générée par l'appareil est dirigée vers l'extérieur du boîtier. - Page 18 Montage de l'appareil sur un rail DIN symétrique Insérez un tournevis à tête plate dans l'encoche du mécanisme coulissant et abaissez-le. Poussez l'appareil contre le bas du rail DIN symétrique et relâchez le mécanisme coulissant afin d'encliqueter l'appareil. RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
-
Page 19: Montage De L'appareil Sur Un Panneau
2.4.2 Montage de l'appareil sur un panneau Pour les installations sur panneau, il est possible d'équiper le RUGGEDCOM RSG910C d'adaptateurs pour panneau sur la partie supérieure et la partie inférieure du châssis. Les adaptateurs permettent de fixer l'appareil sur un panneau à l'aide de vis. - Page 20 M4 fournies avec l'appareil. Vis (M4) Adaptateur de montage sur panneau Figure 2.4 Assemblage des adaptateurs de montage sur panneau Préparez les orifices de montage dans le panneau, à l'endroit où l'appareil doit être installé. RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
-
Page 21: Connexion Du Relais D'alarme De Sécurité
Remarque Vous pouvez configurer la commande de la sortie de relais de sécurité avec RUGGEDCOM RSG910C . Une application usuelle de ce relais est le signalement d'une alarme en cas de défaillance de l'alimentation électrique. Pour plus d'informations, voir le RUGGEDCOM ROS Manuel de configuration pour le RUGGEDCOM RSG910C. - Page 22 Assemblage du bornier du relais d'alarme de sécurité Connectez un appareil de sécurité au bornier. Bornier du relais d'alarme de sécurité Contact à fermeture Neutre Contact à ouverture Figure 2.7 Câblage du relais d'alarme de sécurité RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
-
Page 23: Connexion De L'alimentation
Installation de l'appareil 2.6 Connexion de l'alimentation Connexion de l'alimentation Le RUGGEDCOM RSG910C comporte deux bornes d'entrée qui permettent d'alimenter l'appareil : • par une source d'alimentation CA indépendante et une source d'alimentation CC indépendante • par deux sources d'alimentation CC indépendantes IMPORTANT •... - Page 24 Alimentation basse tension CC Bornier 3 POS Bornier 5 POS Connectez le fil positif à la borne Borne de châssis/terre positive (+) du bornier. Borne négative Connectez le fil négatif à la borne négative (-) du bornier. RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
-
Page 25: Exemples De Câblage
Raccordez l'alimentation externe à une source d'alimentation. La LED Power sur l'appareil s'allume quand l'appareil est alimenté en courant. 2.6.2 Exemples de câblage Les figures suivantes montrent comment raccorder des alimentations simples et doubles à l'appareil. RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08... -
Page 26: Configurations D'alimentation Haute Tension
Installation de l'appareil 2.6.2 Exemples de câblage Configurations d'alimentation haute tension Figure 2.11 Configuration d'entrée Figure 2.12 Configuration d'entrée d'alimentation CA haute d'alimentation CC haute tension simple tension simple RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08... - Page 27 Installation de l'appareil 2.6.2 Exemples de câblage Figure 2.13 Alimentations CA et CC haute Figure 2.14 Alimentations CC haute tension doubles tension doubles RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
-
Page 28: Gestion De L'appareil
Ce chapitre décrit le raccordement à l'appareil et la gestion de l'appareil. Connexion à l'appareil La rubrique suivante décrit les différentes méthodes d'accès aux interfaces console et Web RUGGEDCOM RSG910C sur l'appareil. Pour des instructions détaillées, voir le RUGGEDCOM ROS Manuel de configuration du RUGGEDCOM RSG910C. IMPORTANT Les câbles Ethernet doivent être connectés / déconnectés uniquement dans des... -
Page 29: Configuration De L'appareil
Ports Ethernet Connectez n'importe quel port Ethernet disponible sur l'appareil à un commutateur de gestion et accédez à la console RUGGEDCOM RSG910C et aux interfaces Web via l'adresse IP de l'appareil. L'adresse IP par défaut au départ de l'usine pour le RUGGEDCOM RSG910C est https://192.168.0.1. -
Page 30: Ports De Communication
Ports de communication Le RUGGEDCOM RSG910C peut être équipé de différents types de ports de communication pour améliorer ses capacités et ses performances. Ports 7 à 10 Ports 1 à 6 Figure 4.1 Affectation de port Port Type 7 à 10 Émetteur-récepteur SFP (1000Base-SX/LX) - Page 31 Données du transmetteur- ou bidirectionnel Réservé (ne pas connecter) BI_DC+ Bidirectionnel Réservé (ne pas connecter) BI_DC- Bidirectionnel Caractéristiques techniques Pour les caractéristiques des ports Ethernet cuivre disponibles, voir "Caractéristiques des ports Ethernet cuivre (Page 27)". RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
-
Page 32: Émetteurs-Récepteurs Sfp
Ports de communication 4.2 Émetteurs-récepteurs SFP Émetteurs-récepteurs SFP Le RUGGEDCOM RSG910C prend en charge au plus quatre prises d'émetteur- récepteur SFP (Small Form-Factor Pluggable), qui sont compatibles avec une vaste gamme d'émetteurs-récepteurs SFP disponibles auprès de Siemens. Chaque prise possède une LED indiquant son état de connexion. - Page 33 Ports de communication 4.2 Émetteurs-récepteurs SFP RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
-
Page 34: Caractéristiques Techniques
3,15 A 5 kV CC 15,3 W 250 V CC 85 V CA 264 V CA 110 V CA, 3,15 A 5 kV CC 15,5 W 220 V CA La consommation de courant peut varier selon la configuration. RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08... -
Page 35: Caractéristiques Techniques Du Relais D'alarme De Sécurité
1,0 kV CA entre contacts 50 à 60 Hz pendant 1 minute Standards réseau pris en charge Les normes de réseau suivantes sont prises en charge par RUGGEDCOM RSG910C : Standard Ports 10 Ports 100 Ports 1 000 Mb/s... -
Page 36: Caractéristiques Des Ports Ethernet Cuivre
Blindé. Auto-croisement et auto-polarité Distance typique. Dépend du nombre de connecteurs et d'épissures. RMS 1 minute Environnement de fonctionnement Le RUGGEDCOM RSG910C est conçu pour fonctionner dans les conditions ambiantes suivantes. Température ambiante de -40 à 85 °C (-40 à 185 °F) service Température ambiante de -40 à 85 °C (-40 à 185 °F) -
Page 37: Dessins Cotés
Caractéristiques techniques 5.6 Dessins cotés Dessins cotés Remarque Toutes les dimensions sont exprimées en millimètres sauf mention contraire. 162.72 Figure 5.1 Dimensions totales 38.1 163.12 Figure 5.2 Dimensions de montage de panneau RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08... - Page 38 Caractéristiques techniques 5.6 Dessins cotés 162.72 Figure 5.3 Dimensions pour montage sur rail DIN RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
- Page 39 Caractéristiques techniques 5.6 Dessins cotés RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
-
Page 40: Certification
été homologué par des agences de réglementation agréées. Homologations Ce paragraphe détaille les normes auxquelles le RUGGEDCOM RSG910C est conforme. 6.1.1 Cet appareil est conforme aux exigences des normes suivantes du Canada et des États-Unis d'Amérique au titre du certificat CSA 18CA70171440 :... -
Page 41: 6.1.2 Csa/Sira
2 au titre du certificat Sira 18ATEX4069X. Remarque Concernant les températures ambiantes maximales, veuillez vous référer au label d'emplacement dangereux apposé sur l'appareil. II 3 G Ex nA nC IIC T4 Gc RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08... -
Page 42: Union Européenne (Ue)
Atmosphères explosives – Partie 15 : Protection du matériel par mode de protection "n" 6.1.3 Union européenne (UE) Siemens AG déclare que le présent appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives européennes suivantes : EN 62368-1 •... -
Page 43: Fcc
Titre 21 du CFR (Code of Federal Regulations), chapitre I, sous-chapitre J, Santé radiologique 6.1.6 ISDE Siemens AG déclare que le présent appareil est conforme aux exigences de la norme ISDE (Innovation, Sciences et Développement économique Canada) suivante : • CAN ICES-3 (A)/NMB-3 (A) 6.1.7... -
Page 44: 6.1.8 Tüv Süd
être conscients. 6.1.10 RoHS Siemens AG déclare que le présent appareil est conforme aux exigences de la directive RoHS (Restriction of Hazardous Substances) suivante pour l'utilisation restreinte de certaines substances dangereuses dans les équipements électriques et électroniques : •... -
Page 45: Autres Homologations
Applications ferroviaires – Équipements électroniques utilisés sur le matériel roulant Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Le RUGGEDCOM RSG910C a réussi les essais suivants relatifs à la compatibilité électromagnétique (CEM) et aux conditions ambiantes. Essais de type CEM Essai... - Page 46 30 % durant 0,1 s 61000-4-29 de tension d'alimentation 60 % durant 0,1 s 100 % durant 0,05 s Rigidité diélectrique Ports de 2 kV (sortie de 60255-27 signal relais de sécurité) Ports 2 kV ou 2,8 kV CC d'alimentation RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
- Page 47 Essais de type d'immunité CEM selon IEEE 1613 Remarque Le RUGGEDCOM RSG910C remplit les exigences de la classe 2 pour la configuration en fibre exclusivement et les exigences de la classe 1 pour les ports en cuivre. La classe 1 autorise une perte de communication temporaire tandis que la classe 2 impose des communications interrompues et exemptes d'erreurs.
- Page 48 2 g à 10 à 150 Hz Classe 2 CEI 60255-21-2 Choc 30 g à 11 ms Classe 2 CEI 60255-21-2 Choc 10 g à 16 ms Classe 1 CEI 60255-21-3 Sismique Méthode A Classe 2 CEI 60529 Indice de protection IP4x RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
- Page 49 Certification 6.2 Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes RUGGEDCOM RSG910C Manuel d'installation, 12/2020, C79000-G8977-1405-08...
-
Page 50: Informations Complémentaires
Informations complémentaires Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (service et assistance) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Industrie numérique Automatisation du processus Postfach 48 48 90026 NÜRNBERG ALLEMAGNE...
