RUGGEDCOM RST916P
Manuel de l'appareil, 11/2023, C79000-G8977-1489-06

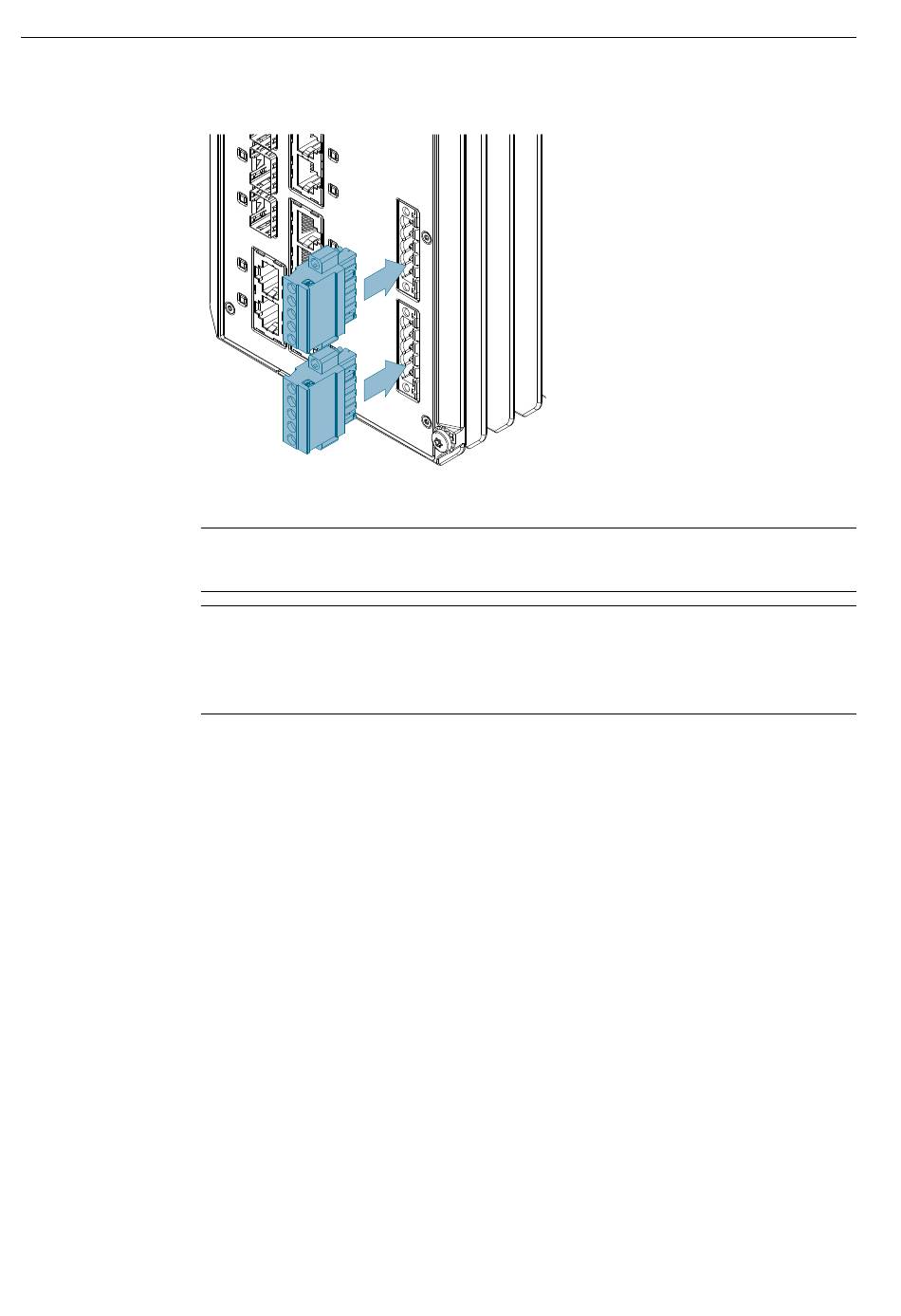

Figure 2.8
Montage des borniers d'alimentation
Remarque
Serrez tous les raccords de borne avec un couple de 0,6 Nm (5 lbf-in).
Remarque
Toutes les bornes positives (+) sont identiques, de même que le sont les bornes
négatives (-). Les câbles d'une alimentation externe peuvent être connectés à
n'importe quelle borne correspondante sur le bornier d'alimentation.
Connectez le câble plus de l'alimentation à l'une des bornes positives (+) du
bornier.
Connectez le fil négatif de l'alimentation à l'une des bornes négatives (-) du
bornier.
Connectez le fil de terre de l'alimentation à la borne de châssis/terre du bornier.
Si l'alimentation externe accepte des entrées positives et négatives doubles,
raccordez des câbles positifs et négatifs supplémentaires aux autres bornes
positives (+) et négatives (-) du bornier d'alimentation.
Connectez la vis de terre du châssis à la terre (terre de potentiel). Il est
recommandé de terminer la connexion à la terre avec une cosse à anneau M4,
puis de serrer avec un couple de serrage de 1,7 N·m (15 lbf-in).
Installation de l'appareil
2.5.2 Connexion d'une alimentation CC
17
