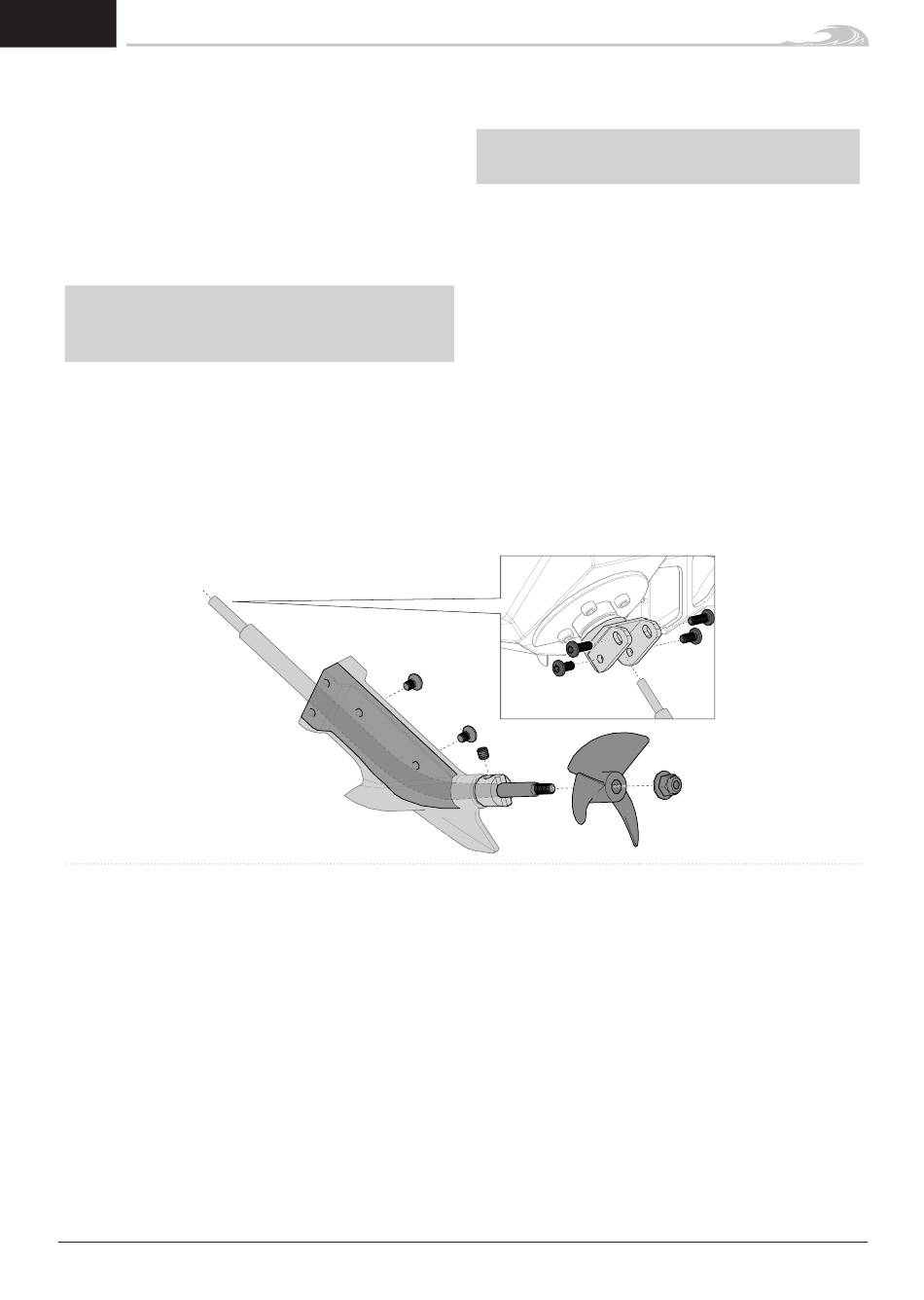

Entretien de la gouverne
1. Utilisez un tournevis à écrou 5,5 mm pour desserrer l'écrou
de l'hélice de l'arbre de l'hélice.
2. Retirez avec précaution l'hélice de l'arbre de l'hélice.
3. Utilisez une clé à six pans de 2 mm et desserrez la vis de
fixation du coupleur moteur.
4. Retirez l'arbre flexible du bateau avec précaution.
Conseil : Si l'arbre flexible est difficile à retirer, utilisez une
petite pince multi-prise pour maintenir le couplage du moteur
tout en faisant pivoter l'arbre dans le sens des aiguilles d'une
montre pendant que vous retirez l'arbre du bateau.
REMARQUE : Faire pivoter l'arbre dans le sens inverse
des aiguilles d'une montre dans le coupleur moteur
endommagera l'arbre flexible, nécessitant alors de le
remplacer.
Conseil : Le roulement extérieur et l'entretoise en
composite peuvent se déplacer du boîtier de la gouverne lors
du retrait de l'arbre flexible. Ne pas faire tomber le roulement
et l'entretoise.
5. Utilisez une clé à six pans de 2 mm pour retirer les 4 vis à
tête bombée qui maintiennent l'ensemble de gouverne en
composite à la base de direction en aluminium.
Conseil : Les vis à tête bombée qui maintiennent la
gouverne en composite à l'ensemble de direction sont de
Retrait de l'ensemble de la gouverne
1. Débranchez soigneusement les conduites d'eau du
manchon de refroidissement du moteur. Faites tourner la
conduite de refroidissement d'un côté et de l'autre, tout en
la tirant, puis la desserrer.
2. Débranchez les câbles du moteur du variateur ESC.
3. Utilisez un tournevis de 2,5 mm pour desserrer le boulon
qui attache le moteur au support moteur.
Conseil : Desserrer les vis de 1–1¼ de tour, mais ne pas
retirer complètement la vis.
4. Retirez le moteur.
5. Utilisez un tournevis à bout plat pour retirer le clip
maintenant le levier de direction sur le moyeu de direction
en aluminium.
6. Retirez soigneusement le moyeu de direction de son
boîtier.
7. Vérifiez l'absence de signes d'usure sur le roulement et le
joint torique. Utilisez un graisseur Dynamite de précision :
38
longueurs différentes. Les vis de 6 mm vont dans les trous
inférieurs. Les vis de 8 mm vont dans les trous supérieurs.
REMARQUE : Utiliser les vis de 8 mm de long dans les
trous inférieurs endommagera le canal de la gouverne qui
abrite l'arbre flexible. L'arbre flexible peut s'endommager.
6. Une fois les vis retirées, desserrez l'ensemble de la
gouverne du composite depuis le bateau. Appliquez une
force descendante tout en la retirant du bateau.
7. Utilisez une clé hexagonale de 2 mm pour retirer les vis
à tête fraisée de 2 mm rejoignant les deux pièces de
l'ensemble de la gouverne en composite.
8. Inspectez le revêtement anti-adhérent pour l'usure.
Remplacez-le lorsque nécessaire.
9. Utilisez une clé à six pans pour pousser le roulement
7 × 2,5 × 4 mm loin du boîtier.
10. Vérifiez l'absence de signes d'usure sur le roulement.
Utilisez un graisseur Dynamite de précision : Utilisez de la
colle (DYNE0100) pour lubrifier le roulement s'il ne doit pas
être remplacé. Utilisez de nouveaux roulements et joints
(PRB286053) comme remplacement.
Conseil : Les dimensions de l'entretoise sont de
6 mm × 2,66 mm × 4,17 mm.
11. Pour réassembler la gouverne, suivez ces instructions dans
l'ordre inverse.
Utilisez de la colle (DYNE0100) pour lubrifier le roulement.
Utilisez de nouveaux roulements et joints (PRB286053) si
le roulement ou le joint torique doit être remplacé. Utilisez
de la graisse marine Dynamite (DYNE4200) pour lubrifier le
joint torique.
8. Utilisez une clé à six pans de 1,5 mm pour desserrer les vis
de fixation, en maintenant les liens de direction du servo
aux émerillons montés sur le levier en composite.
9. Utilisez une clé à six pans de 2,5 mm pour retirer les
quatre vis qui maintiennent le support moteur/servo à la
coque.
10. Retirez le support servo/moteur en aluminium du bateau.
11. Utilisez une clé à six pans de 2 mm pour retirer les vis qui
maintiennent le support du servo au support en aluminium.
12. Vérifiez que le servo fonctionne correctement. Remplacez-
le lorsque nécessaire.
13. Pour réassembler la gouverne, suivez ces instructions dans
l'ordre inverse.
Valvryn™ 25
