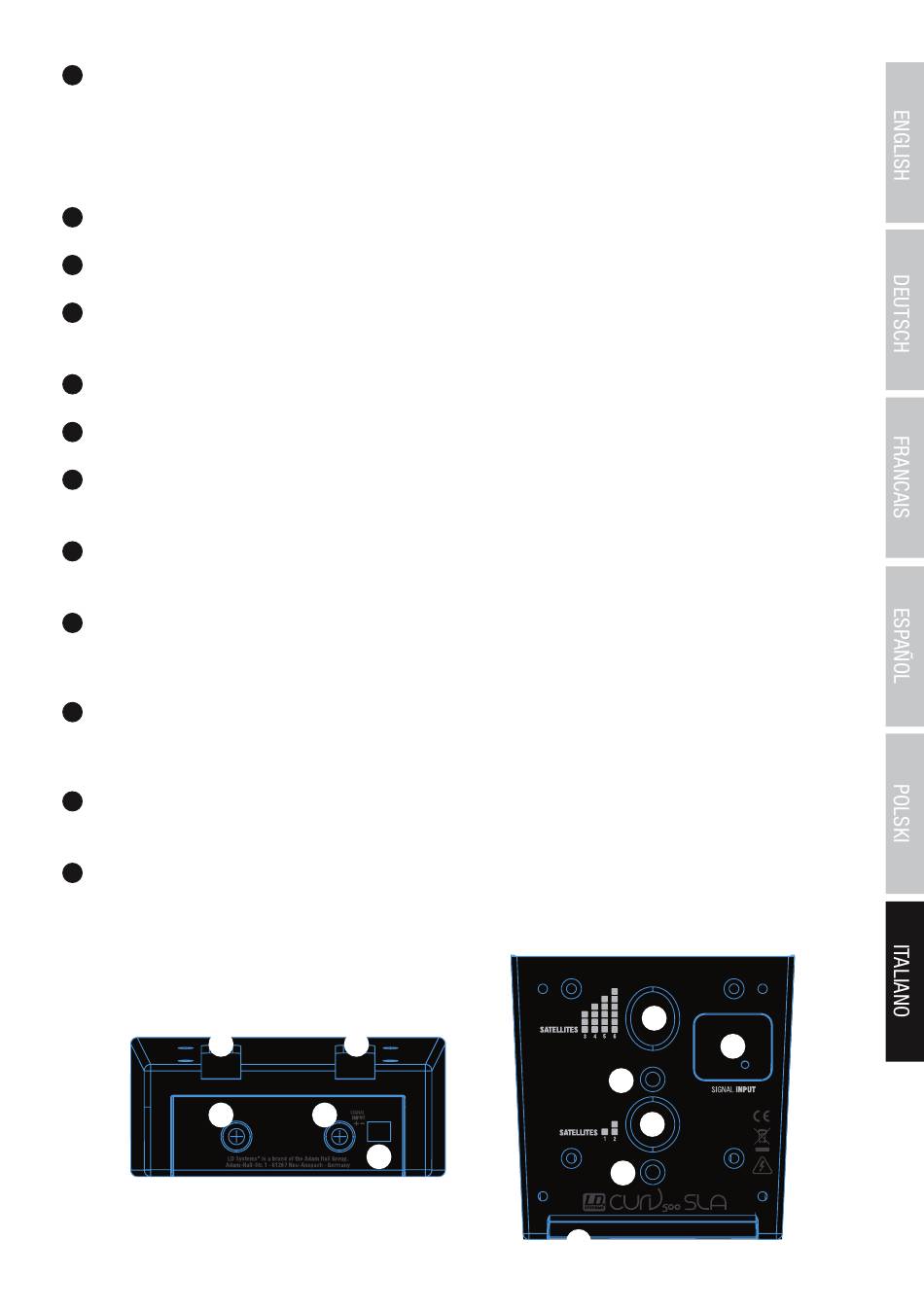

Sistema Di Bloccaggio - LD Systems CURV 500 TS Manuel D'utilisation

17
PULSANTE DI SBLOCCO
Far scivolare ora un satellite CURV 500 sulla scanalatura dell'adattatore SmartLink® (C), da dietro fino all'arresto, tenendo premuto il pul-
sante di sblocco a molla sul lato del satellite. Verificare che le due guide del satellite (18) siano correttamente inserite nelle scanalature (19)
sul lato superiore dell'adattatore SmartLink® o del satellite inferiore per garantire un buon fissaggio e collegare tra loro i contatti dei due
elementi. Allentare ora la pressione sul pulsante di sblocco per riportarlo nella posizione originale in modo che la connessione resti bloccata.
Aggiungere gli altri satelliti procedendo allo stesso modo.
18
GUIDA SATELLITE LD CURV 500 (TS)
19
SCANALATURE ADATTATORE SMARTLINK® o SATELLITE LD CURVE 500 (TS)
20
FILETTATURA M3
Filettatura M3 per assicurare i satelliti LD CURV 500 in un'installazione fissa.
21

SISTEMA DI BLOCCAGGIO

22
CONTATTI
23
SATELLITE 1 / 2
Flangia per configurazione con 1-2 satelliti singoli o 1 satellite doppio (posizione verticale).
24
SATELLITE 3 - 6
Flangia per configurazione con 3-6 satelliti (posizione inclinata in avanti, 1 satellite doppio corrisponde a 2 satelliti singoli).
25
SEGNALE DI INPUT
Ingresso altoparlante SpeakON compatibile. L'ingresso dell'altoparlante INPUT SIGNAL (25) è cablato in parallelo con il connettore a vite e
ad innesto (26).
26
CONNETTORE A VITE E AD INNESTO
Connettore a vite e a innesto per l'installazione fissa e l'applicazione desktop (connettore a vite e ad innesto fornito in dotazione).
L'ingresso dell'altoparlante INPUT SIGNAL (25) è cablato in parallelo con il connettore a vite e ad innesto (26).
27
FILETTATURA M6
Filettatura M6 per l'applicazione dell'adattatore per montaggio su americana LDCURV500TMB.
28
FILETTATURA M6
Filettatura M6 per l'applicazione dell'occhiello di sicurezza (golfare) per il montaggio su americana.
19
27
19
27
26
24
25
28
23
28
26
59
