Modèle
BLRTC045-3990-10S
Téléchargez la dernière version de ce document à l'adresse suivante :
http://www.desouttertools.com/info/6159929760_FR
Lire l'ensemble des mises en garde et consignes de sécurité.
Le non-respect des mises en garde et des consignes de sécurité
peut entraîner un choc électrique, un incendie ou des blessures
graves.
Conserver l'ensemble des mises en garde et consignes pour
pouvoir les consulter ultérieurement.

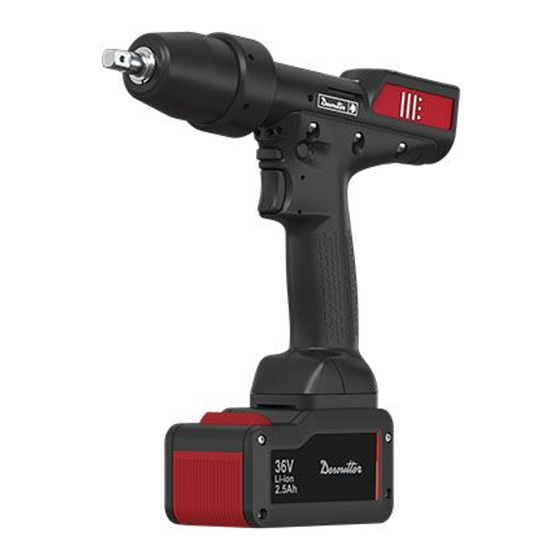

Boulonneuse sans fil E-Pulse
Notice d'utilisation du produit
Référence
6151661860
AVERTISSEMENT
Référence
documentation
6159929760_FR
Publication n°
01
Date
12/2020
Page
1 / 32
Publicité
Manuels Connexes pour Desoutter BLRTC045-3990-10S
Sommaire des Matières pour Desoutter BLRTC045-3990-10S
- Page 1 Page 1 / 32 Boulonneuse sans fil E-Pulse Notice d'utilisation du produit Modèle Référence BLRTC045-3990-10S 6151661860 Téléchargez la dernière version de ce document à l'adresse suivante : http://www.desouttertools.com/info/6159929760_FR AVERTISSEMENT Lire l'ensemble des mises en garde et consignes de sécurité. Le non-respect des mises en garde et des consignes de sécurité...
- Page 2 Sommaire Informations produit .......................... 4 Informations générales........................ 4 Garantie .......................... 4 Site web .......................... 4 Informations sur les pièces de rechange ................ 4 Dimensions .......................... 4 Fichiers DAO........................ 5 Aperçu ............................. 5 Vue d'ensemble ........................ 5 Description du produit ...................... 6 Caractéristiques techniques.................... 7 Accessoires.......................... 8 Paramètres Wi-Fi ......................... 8 Configuration Ethernet par défaut .................. 10 Installation............................ 11 Instructions d’installation ....................... 11 Insertion du bloc-batterie.................... 11...
- Page 3 Déclarer des accessoires fixés .................. 25 Mettre à niveau le firmware de l’outil.................. 25 Dépannage ............................ 26 Que faire si l’outil est verrouillé ..................... 26 Liste des infos utilisateur liées aux outils .................. 26 12/2020 3 / 32...
- Page 4 • Pour éviter la détérioration ou la destruction de certaines parties de l'outil, il convient de procéder à l'entretien de ce dernier conformément aux périodicités d'entretien recommandées et de suivre les bonnes consignes. • Les réparations dans le cadre de la garantie ne sont effectuées que dans les ateliers de Desoutter ou par des parte- naires d'entretien agréés.
- Page 5 Les outils BLRTC sont des boulonneuses sans fil à poignée pistolet e-Pulse. Elles peuvent être équipées d’un lecteur de code-barres ou d’un tracker. Elles sont tenues à la main par l’opérateur et alimentées par un bloc-batterie Desoutter. À la livraison, l’écran de l'outil est protégé par un mot de passe.
- Page 6 Informations produit Couple cible Vitesse d'approche Amplitude d’impulsion Les outils BLRTC peuvent être utilisés de façon autonome sans communiquer avec les systèmes. Le comportement de l’outil est alors le même que pour un outil BLRTA. Description du produit Accouplement Lumière avant Gâchette Bouton de sens inverse Témoin LED...
- Page 7 Informations produit Caractéristiques techniques Tension (V) 18 V ou 36 V Consommation électrique 500 W Accouplement Modèle Type BLRTx-10S Sq. 3/8" BLRTx-4Q Hex. 1/4" F BLRTx signifie BLRTA/BLRTC. Type de blocage de la sortie Modèle Type BLRTx-10S via orifice BLRTx-4Q mandrin à changement rapide BLRTx signifie BLRTA/BLRTC.
- Page 8 Bloc-batterie 36 V 2,5 Ah 6158132670 Chargeur du bloc-batterie 6158132700 Accessoires en option eDOCK 6158119760 Paramètres Wi-Fi Élément Paramètre par défaut Desoutter Autres valeurs possibles Nom du réseau (SSID) Desoutter_1 Chaîne de 255 caractères Type de sécurité WPA/WPA2 PSK Open Secret partagé...
- Page 9 Informations produit Élément Paramètre par défaut Desoutter Autres valeurs possibles Débit de données 54 Mbits 1 Mbit 2 Mbit 5,5 Mbit 6 Mbit 9 Mbit 11 Mbit 12 Mbit 18 Mbit 24 Mbit 36 Mbit 48 Mbit 13 Mbit (MCS1)
- Page 10 Europe Japon Worldwide U-NII-2 U-NII-2 Ext U-NII-3 Configuration Ethernet par défaut Élément Paramètre par défaut Desoutter Autres valeurs possibles Méthode d’attribution pour l’adresse IP Static Conserver l’adresse IP d’origine DHCP Adresse IP 192.168.5.221 Se référer au paramètres locaux Masque de sous-réseau 255.255.255.0...
- Page 11 Installation Installation Instructions d’installation Insertion du bloc-batterie Insérer le bloc-batterie à l’avant ou à l’arrière de l’outil jusqu’à ce qu’un bruit de blocage soit clairement entendu. Il n’y a pas d’interrupteur MARCHE/ARRÊT : l’outil est prêt à fonctionner dès qu'un bloc-batterie est en place. Lorsque l'outil est mis sous tension, les LED de l’outil clignotent.
- Page 12 Installation Comment installer des accessoires en option Se référer au manuel d'utilisation de l’accessoire disponible sur https://www.desouttertools.com/resource-centre. 12 / 32 12/2020...
- Page 13 Fonctionnement Fonctionnement Notice de configuration Comment configurer l’outil P 0 0 2 To o l L o c k e d Icônes et boutons Le mot de passe est activé. Le mot de passe est désactivé. Appuyer sur le bouton « Valider/Marche arrière ». Appuyer sur le bouton de droite.
- Page 14 Fonctionnement Comment désactiver les mots de passe Lors de la livraison, les mots de passe sont activés (1 par défaut). Les mots de passe Pset et de maintenance sont utilisés pour protéger les réglages de modifications dangereuses. Un cadenas rouge s’affiche sur la ligne supérieure de l’écran principal. Appuyer sur ce bouton pendant 2 secondes.
- Page 15 Fonctionnement Unité de couple Les unités de couple suivantes sont disponibles : • Nm • ft.lb • in.lb • kg.m • kg.cm • oz.in • dNm À la livraison de l’outil, l’unité de couple est réglée sur « Nm » par défaut. Accédez à...
- Page 16 Fonctionnement Cochez Autonome. Cliquez sur Écrire dans l'outil. Cliquez sur Fichier > Quitter pour quitter. Comment définir les paramètres Brancher l’eDOCK à l’outil et le connecter au port USB de l'ordinateur où CVI CONFIG est installé. Lancer CVI CONFIG. Accéder à l'arborescence. Créer ou sélectionner une «...
- Page 17 Fonctionnement Modifiez les paramètres. Consulter les chapitres Configuration Ethernet par défaut [Page 10] et Paramètres Wi-Fi [Page 8]. Vérifiez que l’adresse IP, le masque de sous-réseau et le numéro de port du coffret/hub sont compatibles. Cliquez sur cette icône pour écrire les nouveaux paramètres dans l’outil. Via Easy Pairing Lorsque le couplage est effectué...
- Page 18 Fonctionnement Serrez votre application Couple final ≥ couple cible Augmentez l’amplitude d’impulsion de 10 % Certaines impulsions sont bruyantes Diminuez la vitesse d'approche de 10 % Nombre d'impulsions Trop faible Réduisez l’amplitude d’impulsion de 10 % Trop élevé Vitesse d'approche ≥ 100 % Augmentez la vitesse d'approche de 10 % Augmentez l’amplitude d’impulsion de 10 % Configuration OK de l’assemblage Comment configurer les Psets et les Processus d’assemblage...
- Page 19 Fonctionnement Une fois le Pset sélectionné et que l’outil est prêt, le numéro du Pset devient vert. Appuyez sur la gâchette pour démarrer le processus. En cas de dépassement des tolérances, un son retentit (si configuré). Consultez ci-dessous des exemples d’états de Pset sur l’écran de l'outil. État de l’icône Description Pset 2 est le prochain Pset à...
- Page 20 Fonctionnement Jaune Comment lire le rapport de serrage Couleur de LED Description Action à effectuer Vert Accepter le rapport Néant Jaune Approche incomplète Serrer de nouveau. Jaune et rouge (orange) Refuser le rapport Desserrer et serrer de nouveau. Rouge Au-dessus des limites maxi. Retirer et remplacer la fixation.
- Page 21 Fonctionnement Changer les embouts Comment sortir l'outil de la veille L’écran de l'outil s’éteint automatiquement après 2 minutes d’inactivité. Appuyer sur la gâchette. Le Wi-Fi est désactivé après 5 minutes d’inactivité. Consultez le « Mode veille » paramétrable dans CVI CONFIG. Appuyer sur la gâchette. L’outil s’éteint après 30 minutes d’inactivité.
- Page 22 Maintenance Maintenance Version du firmware sur l’écran de l'outil La version du firmware de l'outil s’affiche dans le menu « Maintenance/Outil ». CX.YY.ZZ. Informations supplémentaires sur l'outil Nombre total Nombre d’impulsions effectuées depuis la fabrication de l'outil. Informations de l’outil depuis l’écran de l'outil Accéder au menu « Maintenance/Outil »...
- Page 23 Maintenance Consignes à lire avant la maintenance AVERTISSEMENT Risque lié au branchement L'outil peut démarrer de manière inattendue et provoquer des accidents corporels graves. Avant toute tâche de maintenance, débranchez l'outil. ► La maintenance doit être exclusivement confiée à un personnel qualifié. Suivez les règles techniques habituelles et reportez-vous aux vues éclatées pour le démontage et le remontage des différentes parties du système.
- Page 24 Maintenance Aller à l'écran principal. Appuyer sur ce bouton pendant 2 secondes. Appuyer sur ce bouton pour accéder à l’Entretien. Aller à Outil, puisAlarme d’entretien, sélectionner un niveau, enregistrer et valider. Une fois l’entretien effectué, réinitialiser les indicateurs. Aller au menu « Maintenance/Alarme d’entretien » et appuyer sur OK. Étalonnage via l’écran de l'outil La procédure d’étalonnage est recommandée pour compenser tout décalage de l’outil ou après le remplacement d’un élément de l’outil.
- Page 25 Mettre à niveau le firmware de l’outil Cliquer sur cette icône. Cliquer sur Mettre à niveau le firmware de l’outil. Contacter votre représentant Desoutter pour obtenir la dernière version du firmware. Suivre les instructions qui s'affichent à l'écran. 12/2020 25 / 32...
- Page 26 Essayez d’abord de sortir l'outil de la allumée. L’outil n’est pas prêt à démar- veille. rer. Remplacez le bloc-batterie. Contact your Desoutter representative to get more information and support. Liste des infos utilisateur liées aux outils Type Couleur Description Action...
- Page 27 2- Vérifier que le câble d’outil n’est pas endommagé. W212 Résultat non stocké 1- Impossible de stocker le résultat de l'assemblage dans le système. 2- Contactez votre représentant Desoutter pour obtenir de l’aide. W216 Courant élevé 1- Courant maximum dépassé.
- Page 28 E032 Erreur de l’écran de l'outil 1- Dysfonctionnement de la carte d’affichage. 2- Contactez votre représentant Desoutter pour obtenir de l’aide. E034 Erreur de la mémoire de l'outil 1- La mémoire de l’outil ne fonctionne pas correcte- ment.
- Page 29 électronique) 2- Réessayer une fois. 3- Si le problème persiste encore, contactez votre re- présentant Desoutter pour obtenir de l’aide. E228 Erreur d'entraînement 1- Défaillance logicielle. 2- Redémarrer le système.
- Page 32 Traduction de la notice originale Fondée en 1914, la société Desoutter Industrial Tools, dont le siège est en France, est un leader mondial des outils d'assemblage électriques et pneumatiques qui compte un large éventail de clients dans le domaine de l'assemblage et de la fabrication, notamment dans l'aéronautique, l'automobile, les véhicules légers et lourds, les engins tout terrain et l'industrie générale.
