Regency Fireplace Products Horizon HZ30E-NG Guide D'installation Et D'utilisation page 24

installation
option
a)
B)
c)
D)
E)
F)
24

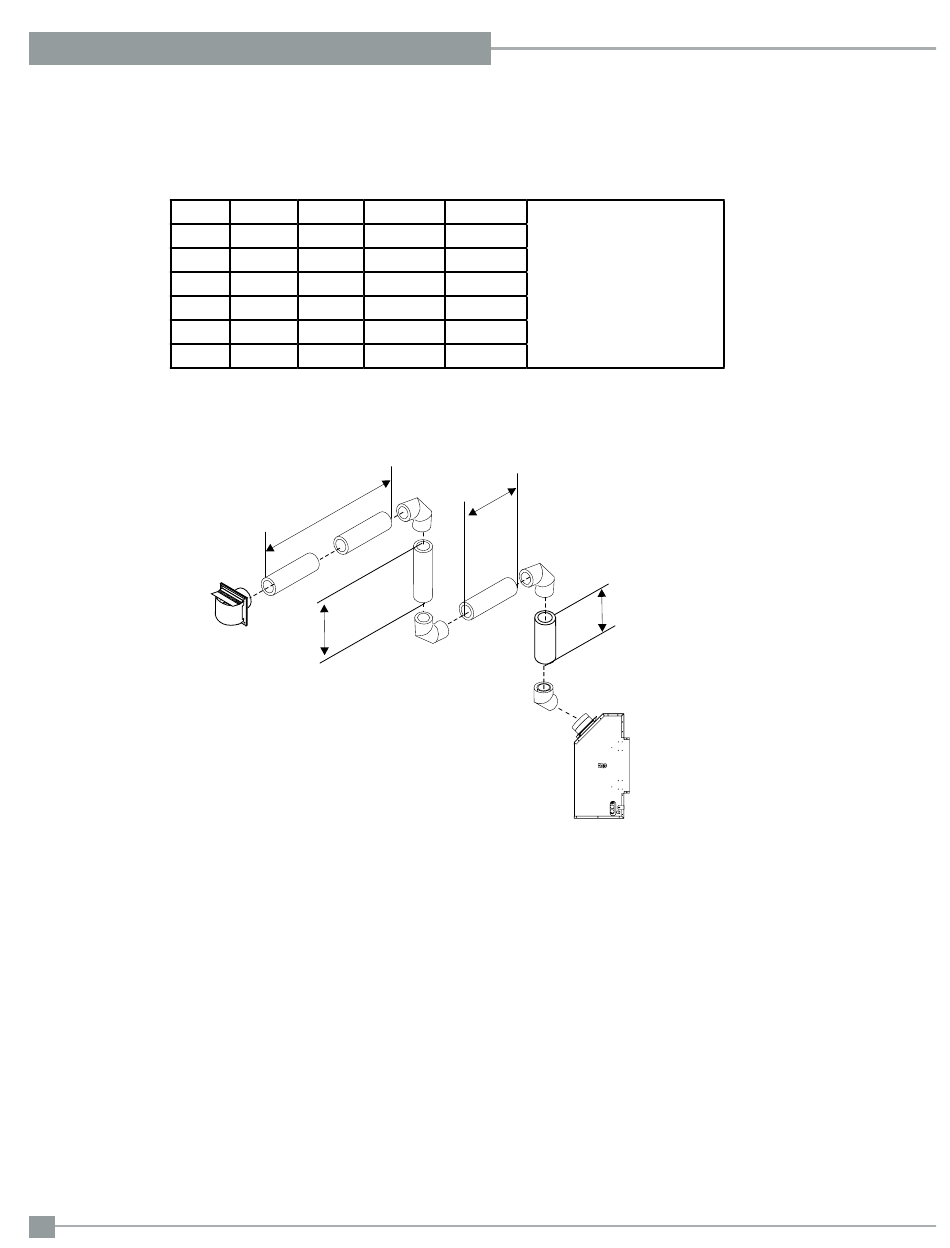

ÉVacuation HoriZontal aVec trois (3) coudes de 90
(CONDUIT RIGIDE 4" X 6-5/8")
Un coude de 90 = Deux coudes de 45
o
V H V + V1
2' Min. 1' Max. 3' Min.
3' Min. 2' Max. 4' Min.
4' Min. 3' Max. 6' Min.
5' Min. 4' Max. 8' Min.
6' Min. 5' Max. 10' Min.
7' Min. 6' Max. 12' Min.
Réducteur de débit d'air fixé à Set 0.
H1
V1
o
H + H1
S'assurer également que
4' Max.
l'ensemble des conduits ne
dépassent pas 28 pieds et qu'ils
5' Max.
comprennent au moins 12 pieds
de conduits verticaux et au plus
6' Max.
9 pieds de conduits horizontaux.
7' Max.
Respecter également une distance
8' Max.
d'au moins 1 pied entre les coudes
de 90°.
9' Max.
H
V
o
Regency Horizon HZ30E Foyer à Gaz
