INSTRUCCIONES DE ENSAmBlAJE

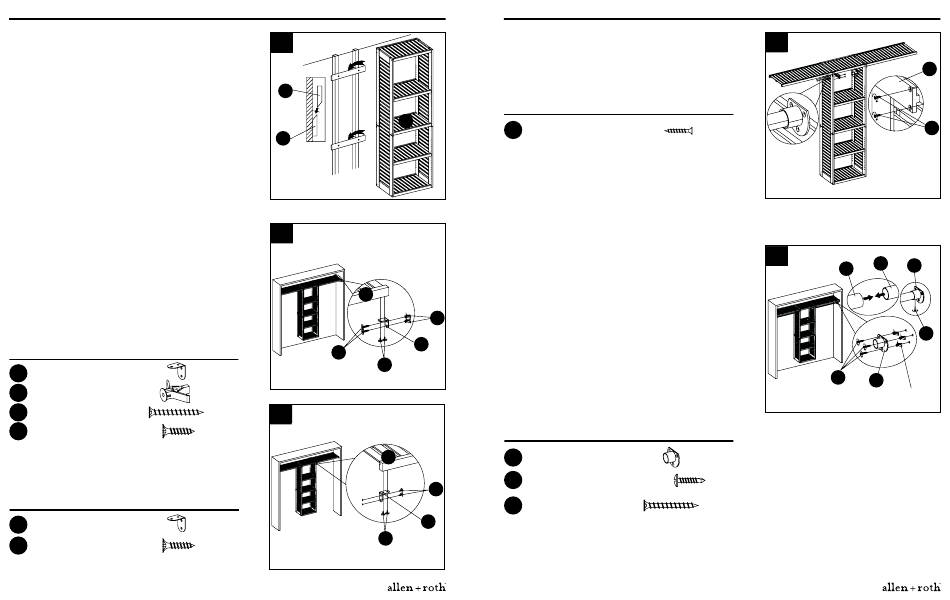

7. Con la ayuda de otra persona, cuidadosamente
cuelgue la unidad de los listones de colgante (H)
a los listones de colgante para pared (I) & repisa fija
central (G).
longue Instalación de los estantes largos
Nota: Si necesita cortar la repisa larga (K) para adaptarla
al espacio del armario, solo corte un lado de la repisa.
No use una sierra de mano. Se recomienda que
contrate a un remodelador asegurado para este tipo de
instalación.
8. Con un lápiz, trace una línea en la ubicación de
montaje deseada para el estante largo (K). Use las
abrazaderas en L (LL) como una guía, marque con un
lápiz las ubicaciones para los orificios de los tornillos.
Taladre orificios guía de 3/8 pulg (0,95 cm) de diámetro
al menos a una profundidad de 2-1/2 pulg (6,35 cm) en
las ubicaciones marcadas. Luego, introduzca las anclas
de expansión de pared (NN) en los orificios hasta que
queden al ras de la pared. Fije las abrazaderas en L (LL) a
la pared con tornillos M4 x 38 mm (QQ) y al estante
largo (K) fíjelo con tornillos para madera M4 x 14 mm (TT).
Aditamentos utilizados
ll
Abrazadera en L
Ancla de expansión
NN
de pared
Tornillo M4 x 38 mm
QQ
Tornillo para madera
TT
M4 x 14 mm
9. Fije los estantes largos (K) al panel lateral
izquierdo (A) y al panel lateral derecho (B)
con las abrazaderas en L (LL), y asegúrelos con
tornillos para madera M4 x 14 mm (TT).
Aditamentos utilizados
ll
Abrazadera en L
Tornillo para madera
TT
M4 x 14 mm
7
H
I
8
K
QQ
TT
x 4
x 8
9
x 8
x 8
K
x 4
TT
x 16
Lowes.com/allenandroth
34
INSTRUCCIONES DE ENSAmBlAJE
10. Si desea instalar la varilla extensible fije los soportes de
madera (J) en el interior del panel lateral izquierdo (A) o el
panel lateral derecho (B) con los tornillos de madera (FF).
Nota: la varilla extensible se debe instalar a la mitad del
soporte de madera (J).
Aditamentos utilizados
G
Tornillo para madera
FF
M3.5 x 12 mm
Colocación de la varilla
11. Inserte las varillas de metal de 22 mm (X) en las
varillas de metal de 25 mm (Y). Con los soportes de
varilla cerrados (ZZ) como guía, marque con un lápiz
las ubicaciones de los orificios de los tornillos. Tal-
adre orificios guía de 3/8 pulg (0,95 cm) de diámetro
al menos a una profundidad de 2-1/2 pulg (6,35 cm)
en las ubicaciones marcadas. Luego, introduzca
NN
anclas de expansión para panel de yeso (no se
incluyen) en los orificios. Fije los soportes de varilla
cerrados (ZZ) con tornillos de zinc M4 x 38 mm (KK).
ll
Inserte las varillas de metal de 25 mm (Y) en los
soportes de varilla cerrados (ZZ), y asegúrelos con
tornillos autorroscantes M4 x 15 mm (AB).
Nota: si realiza la instalación en una viga, no necesita
utilizar las anclas de expansión para panel de yeso.
Aditamentos utilizados
ZZ
Soporte de varilla cerrado
Tornillo autorroscante
AB
M4 x 15 mm
TT
Tornillo de zinc
KK
M4 x 38 mm
ll
10
x 8
11
Y
X
KK
ZZ
Ancla de expansión
para panel de yeso
x 2
x 2
x 6
Lowes.com/allenandroth
35
J
FF
ZZ
AB
