ÍNDICE
Funcionamiento del sistema de cerrojo de leva................................................................... 28
Contenido del paquete........................................................................................................ 29
Contenido de los aditamentos............................................................................................ 30
Información de seguridad................................................................................................... 31
Preparación........................................................................................................................ 31
Instrucciones de ensamblaje o instalación......................................................................... 32
Cuidado y mantenimiento................................................................................................... 36
Solución de problemas....................................................................................................... 36
Garantía............................................................................................................................. 37
Lista de piezas de repuesto................................................................................................ 37

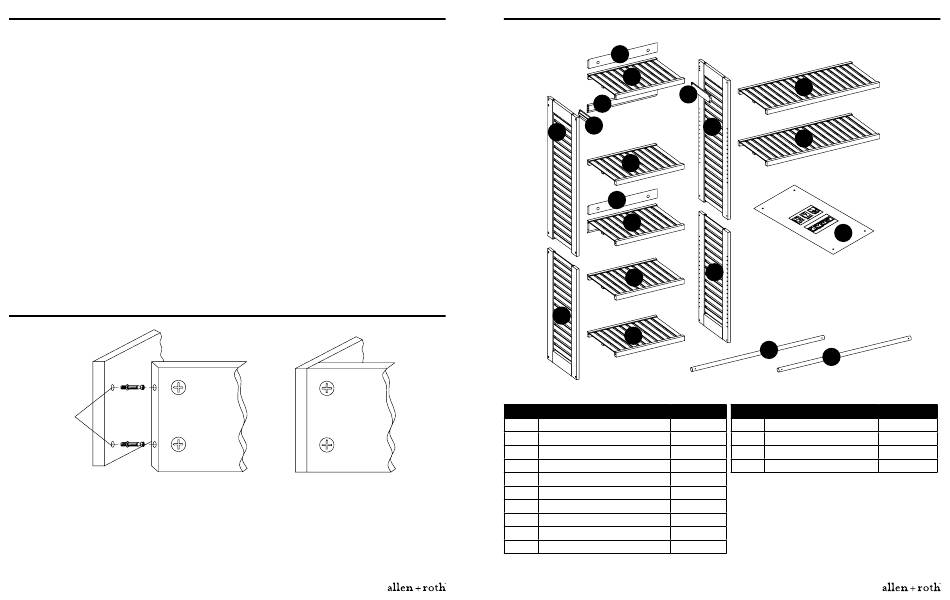

FUNCIONAmIENTO DEl SISTEmA DE CERROJO DE lEvA
DETALLE A
ACCESORIOS
Pernos
de leva
ROSCADOS
PANEL
1. Atornille los pernos de leva a los orificios pequeños pretaladrados en el panel.
2. Introduzca el cerrojo de leva al orificio pretaladrado grande en el panel.
3. Asegúrese de que la flecha en el cerrojo de leva señale a los pernos de leva.
4. Una ambos paneles, y asegúrese de que los pernos de leva vayan dentro del orificio
pretaladrado en el extremo del panel con cerrojo de leva.
5. Una vez que los pernos de leva estén conectados dentro del cerrojo de leva, tome el
destornillador Phillips y apriete el cerrojo de leva en dirección de las manecillas del reloj.
DETALLE B
POSICIÓN
CERROJO
DE
DE LEVA
BLOQUEO
PANEL
Lowes.com/allenandroth
28
CONTENIDO DEl PAQUETE
I
E
H
J
A
F
I
G
F
C
E
PART
DESCRIPTION
QUANTITY
A
Panel lateral superior izquierdo
B
Panel lateral superior derecho
C
Panel lateral inferior izquierdo
D
Panel lateral inferior derecho
E
Repisa fija superior/inferior
F
Repisa ajustable
G
Repisa fija central
H
Listón de montaje
I
Listón de colgante para pared
J
Soporte de madera
K
J
B
K
R
D
X
Y
PART
DESCRIPTION
1
K
Estante largo
1
R
Plantilla de instalación
1
X
Varilla de metal de 25 mm
1
Y
Varilla de metal de 22 mm
2
2
1
1
2
2
Lowes.com/allenandroth
29
QUANTITY
2
1
2
2
