INsTRUCTIONs pOUR l'assEmblaGE

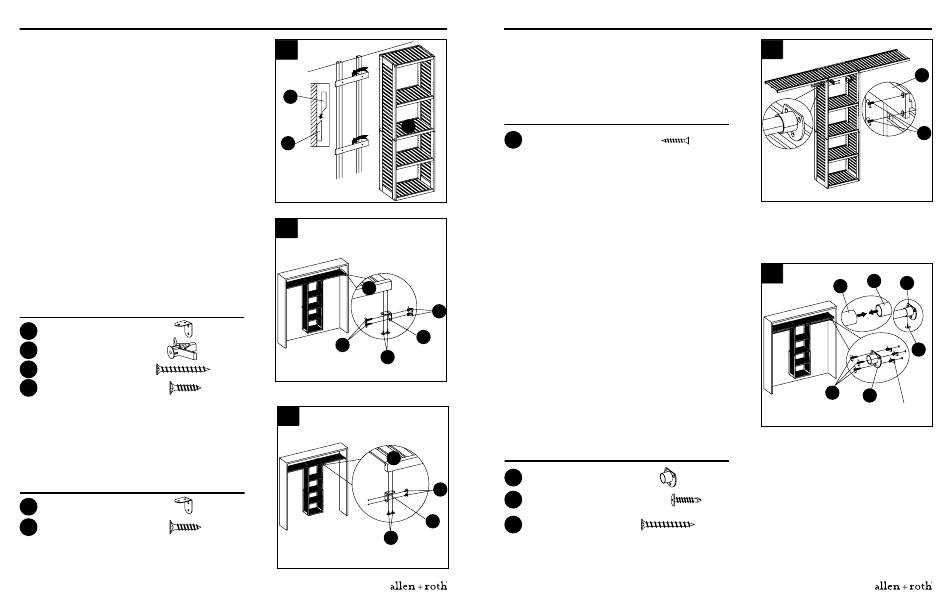

7. Avec l'aide d'une autre personne, installez
soigneusement l'ensemble en déposant la cale de
montage (H) et la cale préassemblée à la tablette fixe
du milieu (G) sur les traverses de fixation au mur (I).
Installation de la tablette longue
Remarque : Si la tablette longue (K) doit être coupée
pour tenir à l'intérieur de votre placard, coupez
uniquement une extrémité de la tablette. N'utilisez pas
une scie à métaux. Nous vous recommandons de faire
appel à un professionnel pour ce type d'installation.
8. À l'aide d'un crayon, tracez une ligne horizontale à
la hauteur à laquelle vous souhaitez poser la tablette
longue (K). En vous guidant à l'aide des supports en
L (LL), marquez l'emplacement des trous de vis. Percez
des avant-trous d'une profondeur d'au moins 6,35 cm
aux endroits marqués à l'aide d'un foret d'un diamètre
de 3/8 po, puis insérez-y les chevilles d'ancrage (NN)
jusqu'à ce qu'elles soient complètement encastrées dans
le mur. Fixez les supports en L (LL) au mur à l'aide de vis
M4 de 38 mm (QQ) et à la tablette longue (K) au moyen
de vis à bois M4 de 14 mm (TT).
Quincaillerie utilisée
ll
Support en L
NN
Cheville d'ancrage
QQ
Vis M4 de 38 mm
TT
Vis à bois M4 de 14 mm
9. Fixez les tablettes longues (K) au panneau
latéral gauche (A) et au panneau latéral droit (B) à
l'aidede supports en L (LL), et fixez le tout au moyen
de vis à bois M4 de 14 mm (TT).
Quincaillerie utilisée
ll
Support en L
TT
Vis à bois M4 de 14 mm
7
H
I
8
K
x 4
QQ
x 8
TT
x 8
x 8
9
K
x 4
x 16
TT
Lowes.com/allenandroth
21
INsTRUCTIONs pOUR l'assEmblaGE
10. Si vous prévoyez installer une tringle extensible,
fixez les supports en bois (J) sur la face intérieure du
panneau latéral gauche (A) ou du panneau latéral
droit (B) à l'aide de vis à bois (FF).
Remarque : La tringle extensible devrait être installée
au milieu du support en bois (J).
Quincaillerie utilisée
G
FF
Vis à bois M3.5 de 12 mm
Installation des tringles
11. Insérez les tringles métalliques de 22 mm (X)
dans les tringles métalliques de 25 mm (Y). En vous
guidant à l'aide des supports à tringle fermés (ZZ),
marquez l'emplacement des trous de vis. Percez des
NN
avanttrous d'une profondeur d'au moins 6,35 cm aux
endroits marqués à l'aide d'un foret d'un diamètre de
ll
3/8 po, puis insérez-y les chevilles d'ancrage pour
cloison sèche (non incluses). Fixez les supports à
tringle fermés (ZZ) à l'aide de vis de zinc M4 de
38 mm (KK). Insérez les tringles de 25 mm (Y) dans
les supports à tringle fermés (ZZ) et fixez-les avec
des vis autotaraudeuses M4 de 15 mm (AB).
Remarque : Les chevilles d'ancrage pour cloison
sèche ne sont pas nécessaires si vous fixez les
tringles à un montant.
Quincaillerie utilisée
ZZ
Support à tringle fermé
TT
ab
Vis autotaraudeuse M4 de 15 mm
ll
KK
Vis de zinc M4 de 38 mm
10
x 8
11
Y
X
KK
ZZ
Cheville d'ancrage
pour cloison sèche
x 2
x 2
x 6
Lowes.com/allenandroth
22
J
FF
ZZ
ab
