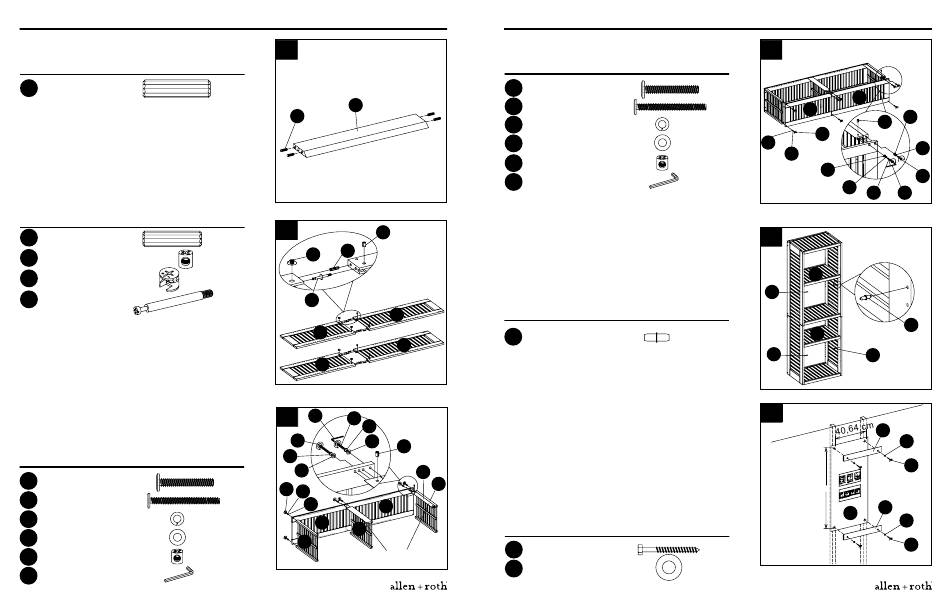

INsTRUCTIONs pOUR l'assEmblaGE
1. Insérez les goujons de bois (GG) dans les cales de
montage (H).
Quincaillerie utilisée
GG
Goujon de bois
2. Insérez les écrous à portée cylindrique (HH), les
goujons de bois (GG) et les grandes vis Camloc (SS) dans
le panneau latéral supérieur gauche (A) et le panneau
latéral supérieur droit (B), tel qu'il est illustré. Ensuite, fixez
le panneau latéral supérieur gauche (A) et le panneau
latéral supérieur droit (B) au panneau latéral inférieur
gauche (C) et au panneau latéral inférieur droit (D). Insérez
les Attaches Camloc (RR) dans le panneau latéral inférieur
gauche (C) et le panneau latéral inférieur droit (D) pour
fixer l'ensemble de panneaux.
Quincaillerie utilisée
GG
Goujon de bois
HH
Écrou à portée cylindrique
RR
Attache Camloc
ss
Grande vis Camloc
3. Insérez les écrous à portée cylindrique (HH) dans les
cales de montage (H). Fixez les cales de montage (H), le
bord biseauté orienté vers le bas, au panneau latéral
supérieur droit (B) et au panneau latéral inférieur droit (D)
aux endroits indiqués à l'aide de rondelles de blocage (CC),
de petites rondelles plates (DD) et de boulons M6 de 60
mm (BB). Ensuite, fixez la tablette fixe du milieu (G) et les
tablettes fixes du haut et du bas (E) au panneau latéral
supérieur droit (B) et au panneau latéral inférieur droit (D)
à l'aide de rondelles de blocage (CC), de petites rondelles
plates (DD) et de boulons M6 de 40 mm (AA). Serrez tous
les boulons à l'aide de la clé hexagonale (OO).
Quincaillerie utilisée
aa
Boulon M6 de 40 mm
bb
Boulon M6 de 60 mm
CC
Rondelle de blocage
DD
Petite rondelle plate
HH
Écrou à portée cylindrique
OO
Clé hexagonale
1
x 4
H
GG
2
HH
x 4
GG
RR
x 4
x 4
x 4
ss
a
C
b
D
3
OO
aa
CC
bb
DD
HH
CC
DD
x 7
aa
CC
x 1
DD
b
x 8
D
G
x 8
E
Bord biseauté orienté vers
x 1
le bas de l'ensemble
x 1
Lowes.com/allenandroth
19
INsTRUCTIONs pOUR l'assEmblaGE
4. Répétez l'étape 5 pour le panneau latéral supérieur
gauche (A) et le panneau latéral inférieur gauche (C).
Quincaillerie utilisée
aa
Boulon M6 de 40 mm
bb
Boulon M6 de 60 mm
CC
Rondelle de blocage
DD
Petite rondelle plate
HH
Écrou à portée cylindrique
OO
Clé hexagonale
5. Placez l'ensemble en position verticale. Installez
les taquets pour tablette (EE) à la hauteur de votre
choix dans la tour, puis placez la tablette réglable
(F) dessus.
Remarque : Assurez-vous que les taquets pour
tablette (EE) sont à la même hauteur.
Quincaillerie utilisée
EE
Taquet pour tablette
6. À l'aide d'un détecteur de montant (non inclus),
repérez les bordures des montants. Trouvez le
centre de chaque montant et tracez une ligne de
référence verticale sur le mur. Placez le gabarit
pour l'installation (R) sur le mur à l'endroit désiré.
Remarque : Le bas du gabarit pour l'installation (R)
devrait être à une distance minimale de 80,01 cm du
plancher.
Marquez l'emplacement des trous à l'aide d'un crayon
H
(non inclus) et enlevez le gabarit pour l'installation (R).
Percez des avant-trous aux endroits marqués à l'aide
E
d'un foret de 3/16 po. Puis, fixez les traverses de fixation
au mur (I), le bord biseauté orienté vers le haut, à l'aide
de grandes rondelles plates (JJ) et de tire-fonds (II).
Quincaillerie utilisée
II
Tire-fond M8 de 2 1/2 po
JJ
Grande rondelle plate
4
x 7
a
x 1
C
HH
x 8
aa
x 8
DD
CC
x 1
DD
x 1
CC
bb
5
F
EE
F
x 8
EE
EE
6
Montant en bois
I
103,2 cm
I
R
x 4
Minimum de 80,01 cm
x 4
Lowes.com/allenandroth
20
DD
CC
aa
OO
EE
JJ
II
JJ
II
