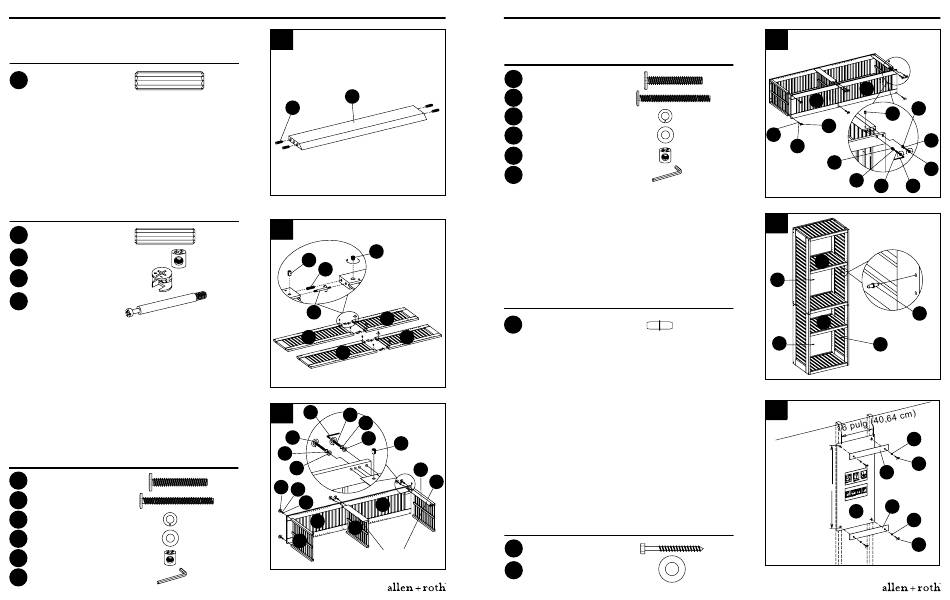

INSTRUCCIONES DE ENSAmBlAJE
1. Introduzca las espigas de madera (GG) en los listones
de montaje (H).
Aditamentos utilizados
Espiga de madera
GG
2. Inserte las tuercas cilíndricas (HH), las espigas de
madera (GG) y los pernos de leva (SS) en el panel lateral
superior izquierdo (A) y el panel lateral superior derecho
(B), como se muestra. Luego, fije el panel lateral superior
izquierdo (A) y el panel lateral superior derecho (B) al
panel lateral inferior izquierdo (C) y al panel lateral inferior
derecho (D). Inserte los cerrojos de leva (RR) en el panel
lateral inferior izquierdo (C) y el panel lateral inferior
derecho (D) para asegurar el ensamble de los paneles.
Aditamentos utilizados
Espiga de madera
GG
HH
Tuerca cilíndrica
RR
Cerrojo de leva
SS
Perno de leva grande
3. Introduzca la tuerca cilíndrica (HH) en el listón de
montaje (H). Asegure el listón de montaje (H), con el borde
biselado hacia abajo, al panel lateral superior derecho (B)
y al panel lateral inferior derecho (D), como se muestra en
la imagen, con las arandelas de seguridad (CC), las aran-
delas planas pequeñas (DD) y los pernos
M6 x 60 mm (BB). Luego, fije la repisa fija central (G) y las
repisas fijas superior/inferior (E) al panel lateral superior
derecho (B) y al panel lateral inferior derecho (D) con las
arandelas de seguridad (CC), las arandelas planas peque-
ñas (DD) y los pernos M6 x 40 mm (AA). Apriete todas las
conexiones con la llave Allen (OO).
Aditamentos utilizados
AA
Perno M6 x 40 mm
BB
Perno M6 x 60 mm
CC
Arandela de seguridad
DD
Arandela plana pequeña
HH
Tuerca cilíndrica
OO
Llave Allen
1
x 4
H
GG
2
x 4
RR
x 4
HH
GG
x 4
x 4
SS
D
B
A
3
OO
AA
CC
BB
DD
CC
DD
x 7
AA
CC
x 1
DD
B
x 8
D
G
x 8
E
Borde biselado hacia
x 1
la base de la unidad
x 1
Lowes.com/allenandroth
32
INSTRUCCIONES DE ENSAmBlAJE
4. Repita el paso 5 para el panel lateral superior
izquierdo (A) y el panel lateral inferior izquierdo (C).
Aditamentos utilizados
AA
Perno M6 x 40 mm
BB
Perno M6 x 60 mm
CC
Arandela de seguridad
DD
Arandela plana pequeña
HH
Tuerca cilíndrica
OO
Llave Allen
5. Coloque el ensamblaje en posición vertical.
Introduzca los pasadores de estante (EE) en el
lugar que desee de la torre, luego coloque los
estantes ajustables (F) sobre la parte superior.
Nota: asegúrese de que los pasadores de estante
(EE) queden nivelados.
Aditamentos utilizados
EE
Pasador de repisa
C
6. Con un detector de vigas (no se incluye), ubique los
bordes de las vigas de madera. Localice la línea central
de cada viga y trace una línea vertical como referencia
en la pared sobre cada una. Coloque la plantilla de
instalación (R) en el lugar deseado sobre la pared.
Nota: La parte inferior de la plantilla de instalación (R)
debe quedar a no más de 31-1/2 pulg (80,01 cm) del
HH
piso.
Marque con un lápiz (no se incluye) los orificios de
H
montaje y deseche la plantilla de instalación (R).
E
Taladre orificios guía de 3/16 pulg (4,76 mm) en las
ubicaciones marcadas. Luego, con el borde biselado
hacia arriba, fije los listones de colgante para pared (I)
con arandelas planas grandes (JJ) y tirafondos (II).
Aditamentos utilizados
Tirafondo M8 x 2-1/2 pulg
II
(5,08 x 1,27 cm)
JJ
Arandela plana grande
4
x 7
A
x 1
C
x 8
HH
AA
x 8
DD
CC
x 1
DD
x 1
CC
BB
5
F
EE
F
x 8
EE
EE
Viga de madera
6
I
40,6 pulg
(103,2 cm)
R
x 4
Mínimo de 31-1/2 pulg (80,01 cm)
x 4
Lowes.com/allenandroth
33
DD
CC
AA
OO
EE
JJ
II
I
JJ
II
