Bedingt durch die Wandungsdicke
des KG-Rohres entsteht bei diesem
Anschluss ein geringer Sohlsprung
zwischen Reinigungskanalsohle und
KG-Rohrsohle.
Zum exakt sohlgleichen Anschluss
steht ein Frontanschlussstutzen mit
angeformtem KG-Spitzende DN 200
bzw. DN 250 zur Verfügung.

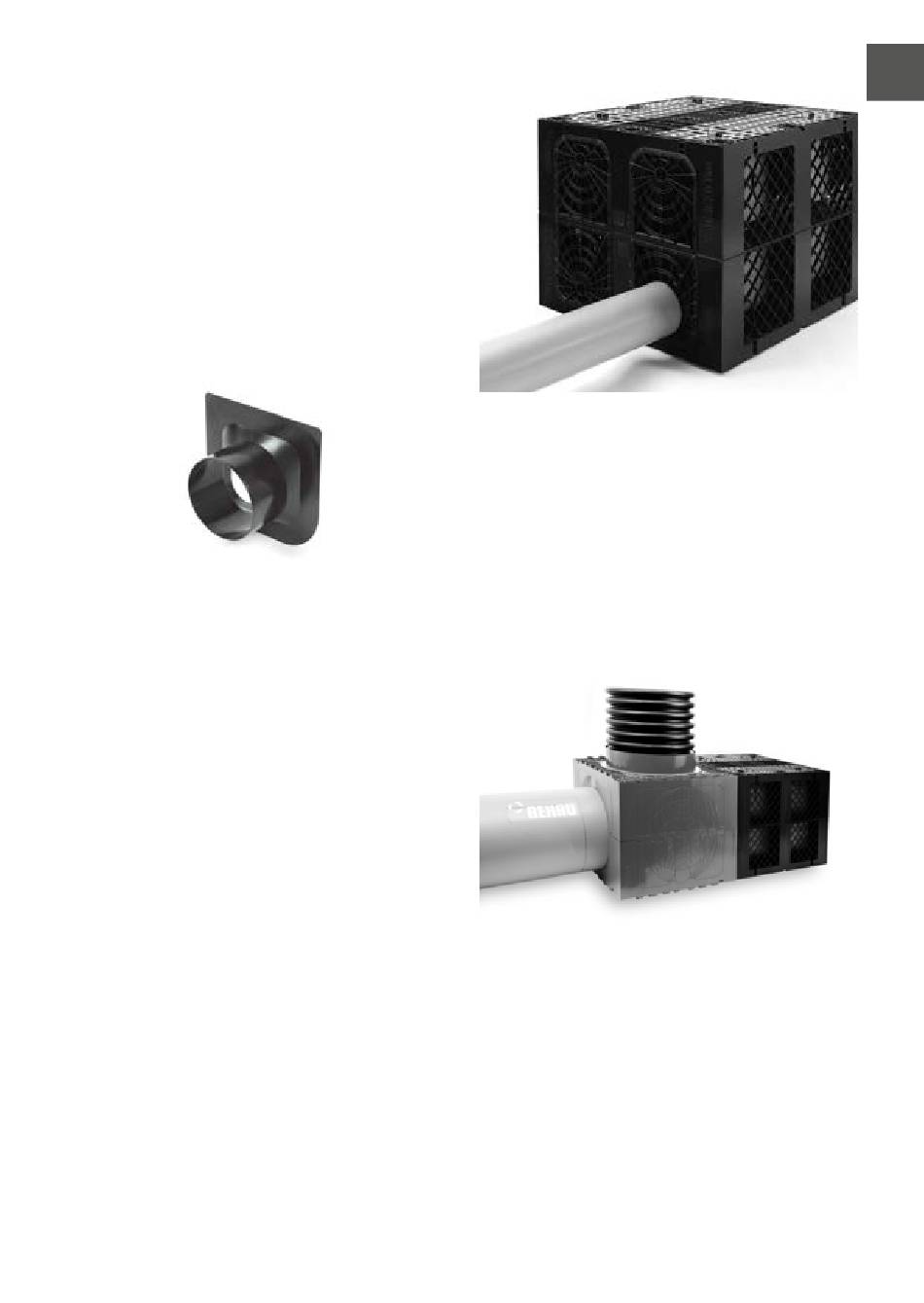

Frontanschlussstutzen DN 200 bzw.
DN 250
07 Schächte und Anschlüsse
Als Zulauf-, Kontroll-, oder Spüls-
chächte kommen die RAUSIKKO
Schächte DN 600 / 800 / 1000 oder
der RAUSIKKO C3 Systemschacht
zum Einsatz.
Als Drosselschächte kommen
RAUSIKKO Funktionsschächte oder
der RAUSIKKO C3 Systemschacht
Typ X mit integrierter Drossel zum
Einsatz.
Einzelheiten zum Einbau der Schachtsysteme sind den entsprechenden
Einbauanleitungen zu entnehmen.
Damit die beim Befüllen der Boxen-Rigole bzw. des Boxen-Speichers ver-
drängte Luft entweichen kann, ist eine Entlüftung vorzusehen.
Ausgeschnittene Sägematrix mit einge-
stecktem KG-Rohr
RAUSIKKO C3 Systemschacht
DE
15
