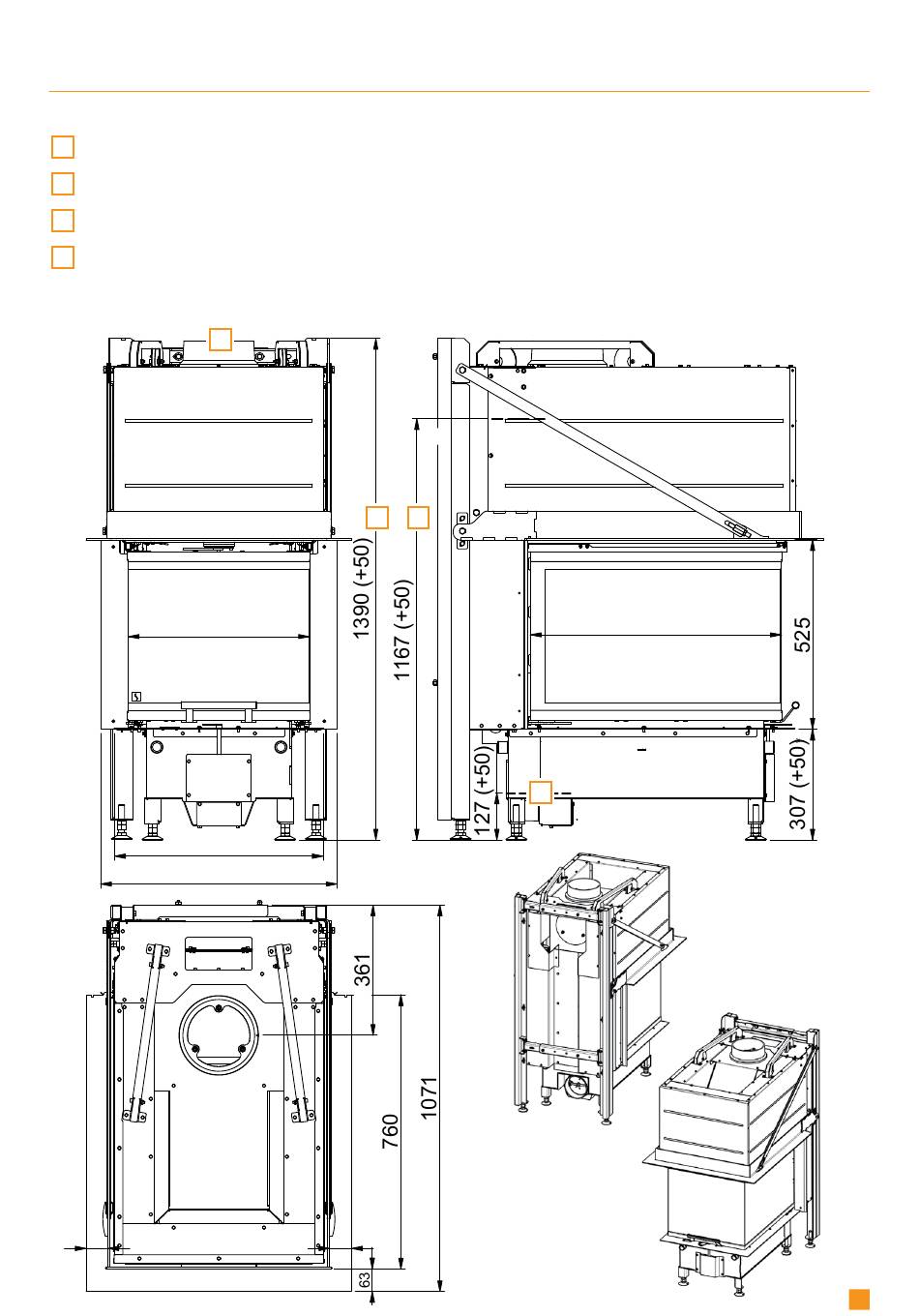

CROQUIS SCAN 5005 FRL AVEC CONSTRUCTION DE SOUTIEN
Pour les constructions lourdes ou des foyers non combustibles d'une épaisseur supérieure à 50 mm.
Hauteur de l'insert pour la sortie dessus
A
B
Hauteur de l'insert pour la sortie arrière
Hauteur axe entrée d'air. Ø Int. buse: 132 mm, / Ø Ext. buse: 149 mm
C
Pièce de raccordement Ø Int. buse: 175 mm / Ø Ext. buse: 200 mm
D
Toutes les mesures sont en mm - *NB – N'oubliez pas de vérifier la distance par rapport aux matériaux combustibles.
61
Scan 5005
NAVN:
D
A
502
578
656
61
Målskitse med ramme
EMNE:
B
C
696
95005002
TG.NR:
7
