Diagramme de câblage
5 Diagramme de câblage

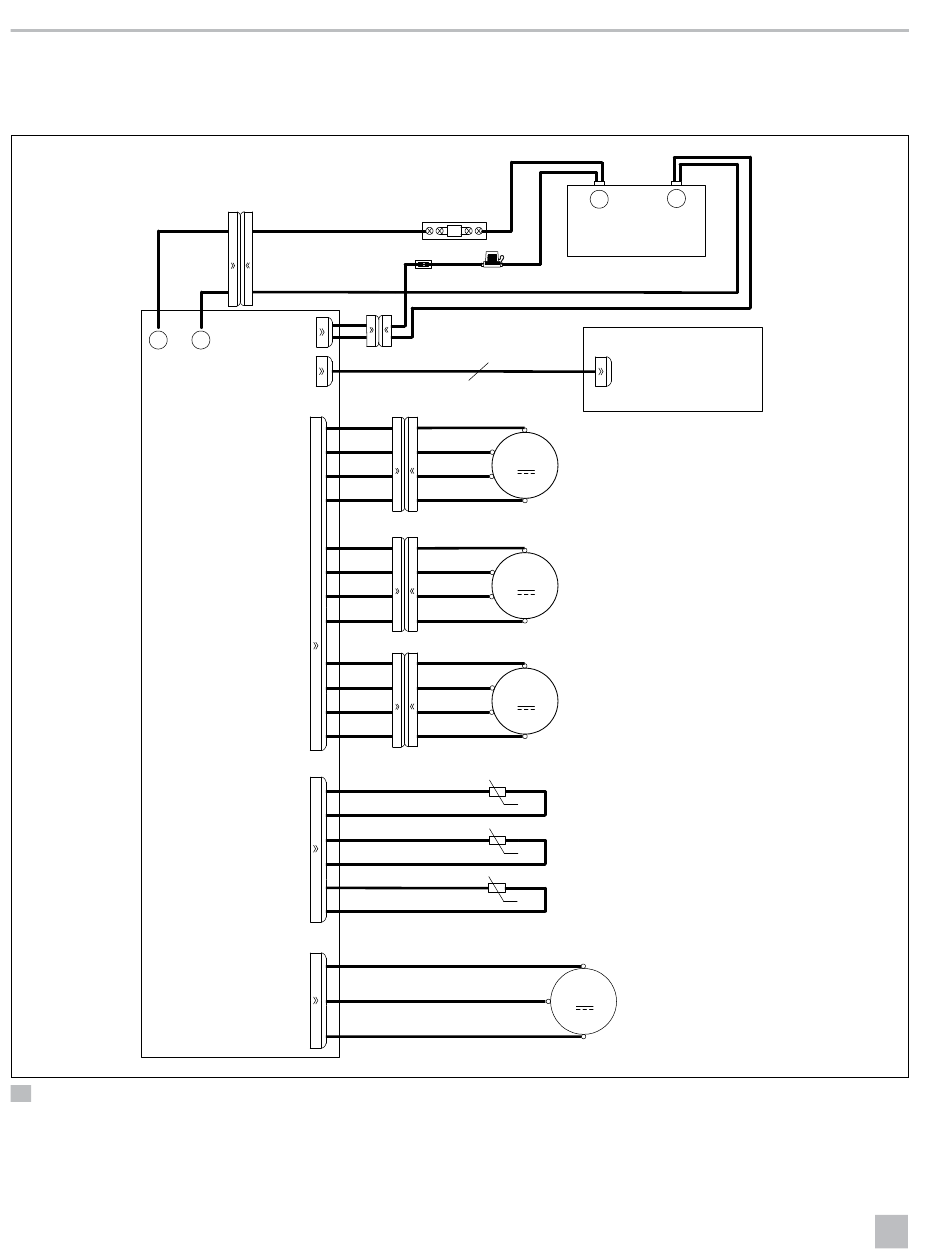

Cette section présente le diagramme de câblage des modèles RTX 1000 et RTX 2000.
RG
NR
+
BAT_+
VENTILATEUR CN2
CARTE CIRCUIT
IMPRIMÉ
Temp. compresseur
8 Diagramme de câblage RTX
30
C4
Coffret de fusible et fusible 80 A
RG
Épissure sertie
NR
RG
CN8
－
MESURE_BAT
NR
BAT_-
CN5
COMU
NR
1
OR
2
JN
3
BLE
4
NR
5
OR
6
YE
7
BLE
8
NR
9
OR
10
YE
11
BLE
12
CN7
GR
1
Temp. cabine
GR
2
GR
3
Temp. air ext.
GR
4
GR
7
GR
8
1
CN3
3
COMPRESSEUR
5
RG
80A
RG
RG
Coffret de fusible et fusible 2 A
RG
C5
7
RG
BLE
M
VT
BLA
C1
RG
BL
M
VT
BLA
C2
RG
BLE
M
VT
BLA
C3
θ
RT1
θ
RT2
θ
RT3
VE
WH
V
BR
Climatiseur de stationnement
－
+
BATTERIE
CARTE CIRCUIT
IMPRIMÉ AFFICHAGE
CN2
VENTILATEUR CONDENSEUR
VENTILATEUR CONDENSEUR
(SAUF SUR RTX1000)
VENTILATEUR D'ÉVAPORATEUR
CAPTEUR AIR CABINE
CAPTEUR AIR EXT.
CAPTEUR COMPRESSEUR
U
COMP
Compresseur inverseur
W
NR
FR
