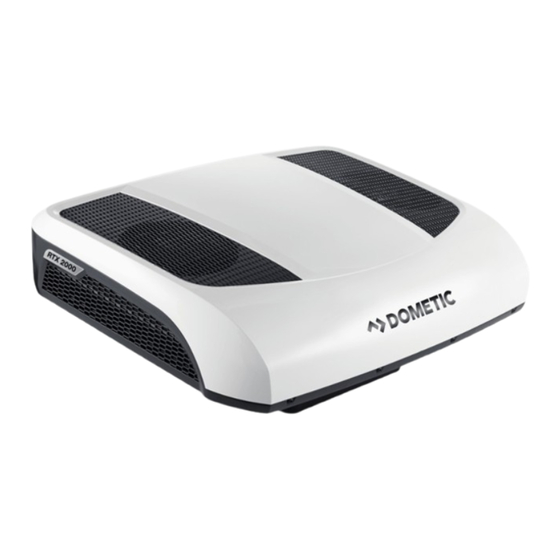

Dometic RTX 2000 Manuel D'installation Et D'utilisation

Masquer les pouces Voir aussi pour RTX 2000:

Instructions de montage (196 pages)

Mode d'emploi (256 pages)

page de 23

/ 23
Signets

Liens rapides

Télécharger ce manuel

AIR CONDITIONER

Parking Cooler

Installation and Operation Manual . . . . . . . . . . . . . . . . . . 2

Climatiseur de stationnement

Manuel d'installation et d'utilisation . . . . . . . . . . . . . . . 24

Equipo de aire acondicionado a motor parado

Manual de instalación y uso . . . . . . . . . . . . . . . . . . . . . . 46

WARNING

Cancer and Reproductive Harm

www.P65Warnings.ca.gov

COOLAIR

RTX 1000 and RTX 2000

Sommaire des Matières pour Dometic RTX 2000

Page 1 Manual de instalación y uso ..... . 46 WARNING Cancer and Reproductive Harm www.P65Warnings.ca.gov Form No. 3317633.000 54-536-MA13 08/20 | ©2020 Dometic Corporation...
Page 2 Liste des centres de service et des revendeurs Définition de la tension d’arrêt basse Consultez : www.dometic.com tension – P.01 ......35 Définition de l’unité...
Page 3 • Utiliser uniquement des pièces et composants de AVERTISSEMENT rechange Dometic spécifiquement approuvés pour Indique une situation dangereuse qui, si elle n’est une utilisation avec cet appareil. pas évitée, peut causer la mort ou des blessures •...
Page 4 • Utilisation à d’autres fins que celles décrites dans le Porte-fusible 200 A manuel d’utilisation Fusible 2 A Dometic Corporation se réserve le droit de modifier l’apparence et les caractéristiques techniques de Bornes de câble pour batterie AWG 4 3/8 po l’appareil sans préavis.
Page 5 Contains ﬂuorinated greenhouse gases. Hermetically sealed equpiment. © Manufactured by Dometic (Zhuhai) Technology Co., Ltd. Building A1 to A8, B1 to B6, No. 18, Jinhu Road, Sanzao Town, Jinwan District, Zhuhai City, Guangdong Province 519041, P. R. China Made in China dometic.com...
Page 6 Numéro de modèle (dans toutes les directions) 8° RTX 1000 20° RTX 2000 3 .6 .2 Exigences de circulation d’air Cette section identifie les zones qui doivent rester non obstruées pour permettre une circulation d’air correcte 6 Dimensions intérieures du RTX jusqu’à...
Page 7 4 .1 Caractéristiques techniques du produit RTX 1000 : 52,8 lb (24 kg) Poids RTX 2000 : 72,6 lb (33 kg) 180 Ah minimum Capacité de la batterie Épaisseur du toit avec un joint de 0,39 po x 1,9 po – 3,3 po 0,78 po (10 mm x (49 mm –...
Page 8 Diagramme de câblage Climatiseur de stationnement 5 Diagramme de câblage Cette section présente le diagramme de câblage des modèles RTX 1000 et RTX 2000. － Coﬀret de fusible et fusible 80 A BATTERIE Épissure sertie Coﬀret de fusible et fusible 2 A －...
Page 9 5. Utiliser une meuleuse d’angle pour découper le reste Le couvercle extérieur du climatiseur de stationnement de la zone du toit du véhicule autour du gabarit de peut être peint. Dometic recommande de confier cette découpe. tâche à un peintre professionnel.
Page 10 Avant l’installation Climatiseur de stationnement 6 .2 Préparation de l’appareil 3. Utiliser un embout de 5 mm pour visser les quatre bouchons filetés M6 dans les trous borgnes marqués AVIS : En préparant l’appareil sur une surface de travail, « B ». Le couple maximum admissible pour les M6 est s’assurer qu’il est bien fixé...
Page 11 Climatiseur de stationnement Installation 4. Appliquer un mastic à base de butyle non durcissant flexible sur la zone entre le point de rencontre deux extrémités du joint et le bord supérieur du joint. 7 Installation AVERTISSEMENT : RISQUE DE DÉCHARGE ÉLECTRIQUE .
Page 12 Installation Climatiseur de stationnement 1. Depuis l’intérieur de la cabine, positionner les supports de fixation de sorte qu’ils soient dans l’ouverture de toit et espacés de 16 po (406 mm). 16 Fixation du support de montage Support de montage Rondelle d’arrêt 8,5 x 20 Vis M8 x 100 17 Acheminement du câble d’alimentation...
Page 13 Climatiseur de stationnement Configuration du logiciel système 7 .4 Installation du couvercle Réglage Paramètre Affichage Signification usine d’indication Le contrôleur de la batterie arrête Arrêt basse le système au P.01 11,4 V tension paramètre de tension défini à l’usine. La température Unité...
Page 14 Cette section décrit les commandes opératoires et tension. Le paramètre d’arrêt basse tension se règle paramètres du RTX 1000 et du RTX 2000. par incréments de 0,1 V, entre 10 et 12,5 V. Le niveau d’arrêt basse tension ne doit jamais être 9 .1...
Page 15 Climatiseur de stationnement Mode d’emploi 20 Panneau de commande Réf . Description Fonction 21 Télécommande Permet de faire défiler les Touche Bas options de menu. Réf . Description Fonction Permet de faire défiler les Appuyer brièvement sur cette Touche Haut options de menu.
Page 16 Mode d’emploi Climatiseur de stationnement 22 Affichage Réf . Description Fonction Panneau de Le symbole affiche le menu modes actuellement sélectionné. Selon le menu actuel, affiche : • la température requise Panneau • la vitesse de ventilateur d’affichage actuelle • le temps de fonctionnement restant sur la minuterie Affichage de Affiche la vitesse de ventilateur...
Page 17 Climatiseur de stationnement Utilisation du climatiseur de stationnement 9 .2 Menus disponibles Menu Description Changement de valeur Permet de définir la température entre 62 et 86 °F (17 et 30 °C). 2 °F ou 1 °C Permet de définir le mode. — Mode MANUEL : Permet de définir manuellement la vitesse du ventilateur (niveau 1–5).
Page 18 Utilisation du climatiseur de stationnement Climatiseur de stationnement 10 .2 Activation du mode Attente Il est recommandé de : Appuyer brièvement sur la touche Marche/Arrêt • Garer le véhicule à l’ombre si possible. pour basculer le climatiseur de stationnement en mode •...
Page 19 Climatiseur de stationnement Utilisation du climatiseur de stationnement 10 .5 Utilisation du climatiseur 10 .7 .1 Choix du mode via le panneau de commande 1. Régler l’appareil à la température requise. Voir Pour sélectionner le mode à partir du panneau de «...
Page 20 Messages affichés Climatiseur de stationnement 10 .8 Réglage de la minuterie 10 .8 .2 Réglage de la minuterie via la télécommande Le climatiseur de stationnement est équipé d’une minuterie. Une fois le temps défini écoulé sur la Pour régler la minuterie via la télécommande : minuterie, le climatiseur de stationnement se met 1.
Page 21 Climatiseur de stationnement Messages affichés Indication sur Description Cause Solution l’affichage Lors de la première utilisation, le symbole de la batterie clignote Consulter un concessionnaire agréé brièvement toutes les 5 secondes. Le système ne peut pas mesurer la — pour faire vérifier le branchement Cela indique un branchement tension de la batterie.
Page 22 élevée. 12 Caractéristiques techniques du système Cette section présente les caractéristiques techniques du système pour les climatiseurs de stationnement RTX 1000 et RTX 2000. RTX 1000 12 V RTX 2000 12 V Capacité de refroidissement 1 200 W 2 000 W Tension 12 V (10 V–15 V)
Page 23 GARANTIE LIMITÉE DE UN AN GARANTIE LIMITÉE DE UN AN DISPONIBLE À WWW.DOMETIC.COM/WARRANTY. POUR TOUTE QUESTION OU POUR OBTENIR UNE COPIE GRATUITE DE LA GARANTIE LIMITÉE, CONTACTER : DOMETIC CORPORATION CUSTOMER SUPPORT CENTER 5155 VERDANT DRIVE ELKHART, INDIANA, É.-U. 46516 1-800-544-4881 OPT 1...
