Installation
1. Depuis l'intérieur de la cabine, positionner les
supports de fixation de sorte qu'ils soient dans
l'ouverture de toit et espacés de 16 po (406 mm).
t
q
e
w

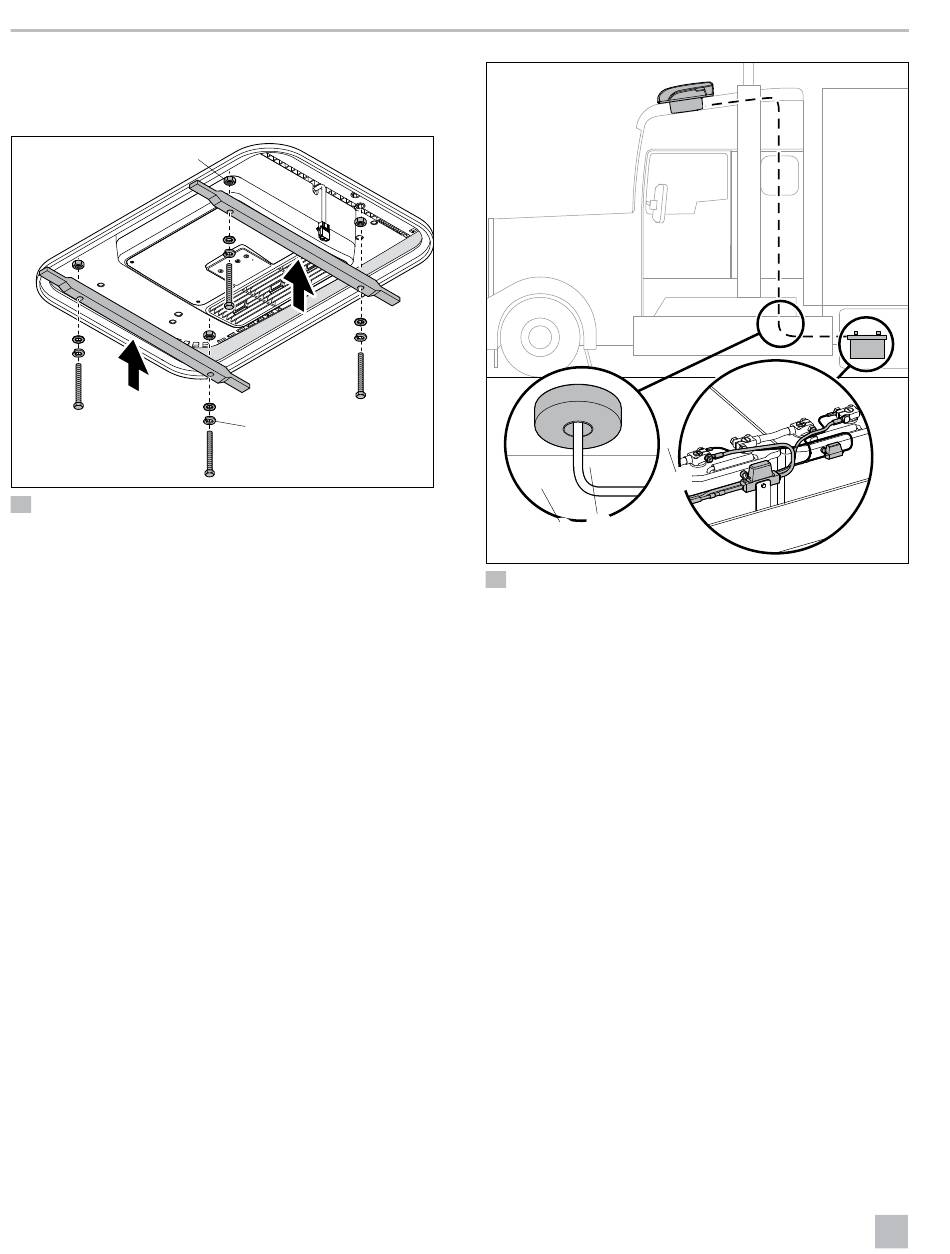

16 Fixation du support de montage
Support de montage
q
Vis M8 x 100
w
Rondelle M8
e
2. Insérer les quatre vis M8 x 100, rondelles M8 et
rondelles d'arrêt 8,5 x 20 dans les supports de fixation.
3. Visser les quatre écrous M8 sur les quatre vis M8 x 100
qui dépassent des supports de fixation.
4. Serrer les quatre vis M8 x 100 à 44 po lb (5 Nm).
7 .3 Acheminement du câblage
1. Brancher l'appareil directement sur la boîte de
distribution de l'alimentation.
I Demander au fabricant du véhicule les
spécifications de la boîte de distribution de
l'alimentation.
34
r
Rondelle d'arrêt
r
8,5 x 20
Écrou M8
t
w
e
t
17 Acheminement du câble d'alimentation
Appareil
q
Alimentation
w
secteur
Maxi-fusible 80 A
e
2. Utiliser une scie cylindrique pour percer un trou de
2 po (51 mm) dans le plancher du véhicule.
3. Installer un passe-fils de 2 po (51 mm) dans le trou
percé dans le plancher du véhicule.
4. Acheminer les câbles à travers le revêtement intérieur
du véhicule jusqu'au plancher du véhicule (Fig. 17).
5. Brancher le câble positif rouge pour l'alimentation via
un fusible de 80 A.
6. Brancher le câble positif rouge pour le signal de
tension via un fusible de 2 A.
Climatiseur de stationnement
q
y
r
Fusible lame 2 A
r
Connexion de joint
t
Passe-fils 2 po
y
