Echo SRM-230U Manuel D'utilisation

Masquer les pouces Voir aussi pour SRM-230U:

Publicité

Liens rapides

Télécharger ce manuel

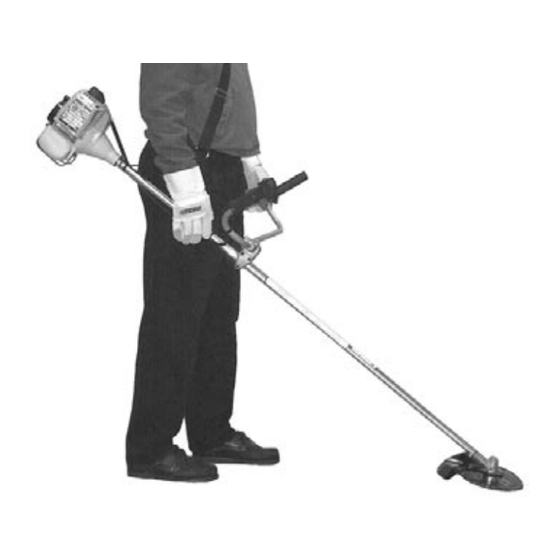

Taille-bordures/débroussailleuse
Manuel d'utilisation
MODÈLE
Lire attentivement les directives de sécurité et les instructions d'utilisation.
ECHO fournit un manuel d'utilisation et un manuel de sécurité. Ces deux publi-
cations doivent être lues attentivement et bien comprises pour utiliser le produit
correctement et en toute sécurité.
X7502058702
SRM - 230U
AVERTISSEMENT
X750010042
12/09

Publicité

loading

Manuels Connexes pour Echo SRM-230U

Sommaire des Matières pour Echo SRM-230U

  • Page 1 AVERTISSEMENT Lire attentivement les directives de sécurité et les instructions d’utilisation. ECHO fournit un manuel d’utilisation et un manuel de sécurité. Ces deux publi- cations doivent être lues attentivement et bien comprises pour utiliser le produit correctement et en toute sécurité.
  • Page 2 - Arrêt du moteur .............21 à changements sans préavis. Les illustrations peuvent inclure des équipements et accessoires en option et ne Copyright © 2010 par Echo, Incorporated pas montrer tout l’équipement standard. Tous droits réservés.
  • Page 3 aille bordures débroussailleuse ’ anuel d uTilisaTion écuriTés symboles de sécuriTé eT informaTions imporTanTes Des messages, attirant l’attention sur la sécurité et contenant des messages d’information utiles précédés de symboles et de mots clés, apparaissent tout au long de ce manuel et sur le produit lui-même. La signification de ces symboles et mots clés est expliquées ci-dessous. ATTENTION DANGER Ce symbole, accompagné du terme « ATTEN- Ce symbole, accompagné...
  • Page 4 Le port de vêtements protecteurs épais peut accroître la fatigue de l’opérateur et causer un coup de chaleur. Ef- Protection auditive fectuer le travail le plus pénible le matin de bonne heure ECHO recommande le port d’une telle protection chaque ou en fin d’après-midi, lorsque les températures sont plus fois que l’outil est utilisé. basses.
  • Page 5 aille bordures débroussailleuse ’ anuel d uTilisaTion Microtraumatismes répétés On pense qu’une utilisation excessive des muscles et des tendons des doigts, des mains, des bras et des épaules peut provoquer un endolorissement, une enflure, un engourdissement, une faiblesse et des douleurs aiguës. Certains mouve- ments répétitifs des mains peuvent présenter un risque élevé de microtraumatismes répétés, dont un cas extrême est le syndrome métacarpien. Ce syndrome risque de se produire lorsque le poignet enfle et pince un nerf vital traversant le canal.
  • Page 6 ECHO, INC. décline toute responsabilité en cas de défaillance de dispositifs de coupe ou accessoires n’ayant pas été testés et approuvés par ECHO. Lire et respecter toutes les consignes de sécurité de ce manuel et du manuel de sécurité.
  • Page 7 Noter l’emplacement de ces autocollants de sécurité sur l’appareil. S’assurer que les autocollants sont lisibles et veiller à bien comprendre et respecter leurs instructions. Si un autocollant est illisible, un remplacement pourra être commandé auprès du revendeur ECHO. Voir les instructions de COMMANDE DE PIÈCES pour des instructions détaillées. Autocollant de danger de brûlures (près du silencieux)
  • Page 8 1. bLOC MOTEUR - Inclut le moteur, l’embrayage, le système de carburation, le système d’allumage et le lanceur à enroulement. 2. VERROUILLAGE DE LA GÂCHETTE DES GAZ - Ce levier doit être maintenu pendant le démarrage. La gâchette ne peut fonctionner que si le levier de verrouillage est engagé. 3. COMMUTATEUR D’ARRÊT – « COMMUTATEUR À GLISSIÈRE » monté sur le dessus du boîtier de la gâchette des gaz. Pousser le commutateur EN AVANT pour mettre l’outil en MARCHE et le tirer EN ARRIÈRE pour l’ARRÊTER.
  • Page 9 ’ anuel d uTilisaTion onTenu Le produit ECHO que vous venez d’acheter a été pré-assemblé en usine. L’assemblage du pare-débris et de certaines pièces peut être nécessaire. Une fois le carton ouvert, inspecter l’outil en vue de dommages. Notifier immédiatement le détaillant ou le conces- sionnaire ECHO de toute pièce endommagée ou manquante. Se reporter à la liste de contrôle pour vérifier si des pièces manquent. ___ 1 - Bloc moteur, arbre moteur ___ 1 - Sachet en plastique (co-pack) - 1, manuel d’utilisation...
  • Page 10 ssemblage insTallaTion du pare debris en plasTique (Pour ligne nylon) Outils nécessaires : Tournevis Pièces nécessaires : Pare-débris en plastique, plaque de protection, trois (3) vis de 5mm x 15mm. REMARQUE Le pare-débris en plastique est conçu uniquement pour être utilisé avec des lignes de coupe en nylon.
  • Page 11 REMARQUE Le modèle SRM-230U est doté d’une poignée en U, et toutes les pièces nécessaires pour la conversion de lame. Les lames ne sont pas fournies avec les taille-bordures/débroussailleuses et doivent être choisies en fonction du travail à exécuter. Voir page 15,...
  • Page 12 1. Le cas échéant, retirer la tête à ligne nylon, la plaque supérieure et le pare débris en plastique et mettre la plaque de côté pour installa- tion ultérieure d’une lame. Conserver le pare-débris en plastique, sa plaque de protection et les pièces de boulonnerie, afin de pou- voir réinstaller la tête à ligne nylon. 2.
  • Page 13 (D) et l’accrocher dans le grand trou (E) de l’actionneur du carburateur. S’assurer du libre fonctionnement du papillon des gaz et vérifier que les position pleins gaz et ralenti sont réglées correctement. Le câble de commande des gaz doit être tendu au moyen du dispositif de réglage (C). Consulter le concessionnaire ECHO pour la procédure de réglage correcte. 2. Brancher les fils d’allumage (F) et (G).
  • Page 14 3. Passer le câble de commande des gaz dans la bride (H) et serrer cette dernière douillettement à l’aide de pinces. Replier la bride contre l’arbre moteur. 4. Enrouler les fils d’allumage et les assujettir sur le logement du moteur au moyen de la pince (I). ’ equilibrage eT ajusTez de l ouTil 1. Desserrer la vis du collier de bandoulière. 2. Mettre le harnais sur l’épaule et y accrocher l’outil. 3.
  • Page 15 aille bordures débroussailleuse ’ anuel d uTilisaTion TilisaTion AVERTISSEMENT Les pièces mobiles peuvent entraîner l’amputation des doigts et causer de graves blessures. Garder les mains, les vêtements et les objets pendants à l’écart de toutes les ouvertures. Toujours arrêter le moteur, débrancher la bougie et vérifier que toutes les pièces mobiles sont complètement arrêtées avant de retirer les obstacles, d’enlever les débris ou d’effectuer l’entretien de l’outil.
  • Page 16 La lames en plastique et nylon à herbes pour les mêmes travaux que les lignes de coupe en nylon. NE PAS utiliser ce type de lame pour la végétation épaisse ou les broussailles ! La lame à herbe 8 dents réf. 69600120331, est conçue pour le gazon, les débris et les mauvaises herbes épaisses.
  • Page 17 PAS approuvé. Huile deux temps - Une huile moteur deux temps conforme aux normes ISO-L-EGD (ISO/CD 13738) et J.A.S.O. FC doit être utilisée. L’huile 2 temps Echo Power Blend TM Universal est conforme à ces normes Les problèmes de moteur dus à un graissage insuffisant par suite de l’utilisation d’une huile autre que celles conformes aux normes ISO-L-EGD et J.A.S.O.
  • Page 18 Instructions de mélange é 1. Remplir un bidon homologué de la moitié de la quantité d’essence nécessaire. 2. Ajoutez la quantité appropriée d’huile 2-stroke à l’essence. . l a . l F r e t 3. Boucher le bidon et l’agiter pour mélanger l’huile à l’essence. 4.
  • Page 19 aille bordures débroussailleuse ’ anuel d uTilisaTion ’ démarrage d un moTeur froid AVERTISSEMENT L’attachement fonctionnera juste après que le moteur démarre et pourrait causer la perte de commande et de dommages sérieux pos- sibles. Gardez les pièces mobiles de l’attachement loin de la terre et des objets qui pourraient devenir des empêtrés ou jeté.
  • Page 20 éviter des risques de blessures graves. REMARQUE Si l’accessoire pousser, régler le carburateur selon les instructions de ce manuel ou consulter le concessionnaire ECHO pour éviter des risques de blessures graves. 1. Commutateur d’arrêt Retirer le commutateur (A) de la position STOP.
  • Page 21 Cet outil ECHO est conçu pour assurer de nombreuses heures de fonctionnement sans problème. Un entretien régulier aidera à atteindre cet objectif. En cas de doute ou en l’absence de l’outillage nécessaire, l’entretien de la machine peut être confié à un concessionnaire ECHO. Pour aider l’utilisateur à décider s’il veut effectuer le travail LUI-MÊME ou le...
  • Page 22 ’ inTervalles d enTreTien TOUS LES TOUS LES PROCÉDURE NIVEAU DE JOURS OU À CHAQUE 3 MOIS OU COMPOSANT/SYSTÈME ANS OU 600 D’ENTRETIEN DIFFICULTÉ AVANT PLEIN 90 HEURES HEURES L’UTILISATION Filtre à air Inspection/nettoyage I / N * Volet de départ Inspection/nettoyage I / N Filtre à...
  • Page 23 aille bordures débroussailleuse ’ anuel d uTilisaTion filTre à air Niveau 1. Outils nécessaires : Brosse de nettoyage, pinceau à poils moyens de 2,5 ou 5 cm (1 ou 2 po). Pièces nécessaires : KIT DE FILTRES À AIR ET À CARBURANT REPOWER 1. Fermer le volet de départ (position de démarrage à froid [ Ceci empêchera la pénétration de saletés dans le carburateur lors du retrait du filtre à air. Nettoyer le pourtour du filtre à air avec une brosse.
  • Page 24 bougie Niveau 2. Outils nécessaires : Clé en T, jauge d’épaisseur, brosse métallique douce. Pièces nécessaires : Kit de Réglage IMPORTANT Les dommages graves au moteur peuvent se produire si le BPM-8Y (BPMR-8Y au Canada) n’est pas installé. 1. Retirer la bougie et regarder si elle est calaminée, usée et si l’électrode est arrondie.
  • Page 25 aille bordures débroussailleuse ’ anuel d uTilisaTion 1. Débrancher le fil de la bougie. 2. Retirer les deux (2) vis du couvercle du silencieux et retirer le couvercle (A). 3. Retirer la vis et le repose-bras (C). 4. Retirer le capot du moteur (A). IMPORTANT NE PAS utiliser une raclette en métal pour nettoyer les ailettes du cylindre.
  • Page 26 1. Débrancher le fil de la bougie. 2. Retirer les deux (2) vis du couvercle du silencieux et retirer le cou- vercle (A). 3. Mettre le piston au point mort haut (PMH) pour empêcher que la calamine et la poussière ne pénètrent dans le cylindre. 4.
  • Page 27 à une altitude supérieure à 330 mètres, il peut être nécessaire de faire régler le carburateur par un concessionnaire réparateur ECHO agréé. IMPORTANT Si le moteur a été réglé pour un fonctionnement à une altitude su- périeure à...
  • Page 28 lubrificaTion Niveau 1. Outils nécessaires : Clé plate de 8 mm, tournevis, chiffon propre Pièces nécessaires : POWER BLENDX (8 oz) (réf. 91014) ou graisse au lithium Carter d’engrenages Débarrasser le carter d’engrenages de tous débris. 2. Retirer le bouchon (A) et vérifier le niveau de graisse. Remplir carter d’engrenages avec graisse. Installer le bouhcon. Arbre moteur Desserrer les deux (2) boulons (B) et retirer vis de guidage (C) centrale.
  • Page 29 Pièces nécessaires : Ligne de coupe ECHO en nylon de 2,4 mm (0,095 po) de diamètre, 12 m (40 pi [deux sec- tions de 20 pi]) Tête de Taille-bordures Echomatic 1.
  • Page 30 Trois types de lames en métal sont approuvés pour utilisation sur la débroussailleuse ECHO. La lame à 8 dents peut être affûtée pendant l’entretien normal. La lame de défrichage et la lame à 80 dents doivent être affûtées par un professionnel.
  • Page 31 aille bordures débroussailleuse ’ anuel d uTilisaTion épannage é è l r é i f i t é è é t t t e e t i t t e r t s é u t l u i l y t l u i l y e l i...
  • Page 32 emisage AVERTISSEMENT Pendant le fonctionnement le silencieux ou le convertisseur catalytique et leurs environs deviennent brûlants. Tou- jours garder l’échappement à l’écart de débris inflammables lors du transport ou de l’entreposage pour éviter des risques de blessures ou dommages matériels. Remisage à long terme (plus de 30 jours) Ne pas remiser l’outil pendant une période prolongée (30 jours ou plus) sans avoir pris les mesures de protection suiv- antes : 1.
  • Page 33 ’ anuel d uTilisaTion aracTérisTiques MODÈLE -------------------------------------------------- SRM-230U Longueur san tête de coupe------------------------------- 1795 mm (70.7 po) Largeur ----------------------------------------------------- 700 mm (27.68 po) Hauteur ------------------------------------------------------ 455 mm (17.9 po) Poids (à vide) tête de coupe ------------------------------ 5.72 kg (12.6 lb.) Type de moteur --------------------------------------------- Moteur à...
  • Page 34 à compter de la date d’achat. * La responsabilité d’ECHO en ce qui concerne la couverture « à vie » se limite à la fourniture des pièces indiquées à la section PÉRIODE DE GARANTIE dU PROdUIT de la présente déclaration de garantie, pour le remplacement gratuit « à vie » pendant une période de dix (10) ans...
  • Page 35 À L’ATTENTION DES PROPRIÉTAIRES DE MACHINES À MOTEUR DEUX TEMPS Cette machine ECHO à moteur deux temps est un produit de haute qualité, fabriqué selon les tolérances les plus strictes afin de fournir des performances supérieures. Pour assurer le fonctionnement correct de la machine, il est obligatoire d’utiliser une huile deux temps conforme aux normes ISO-L-EGD, selon ISO/CD 13738, et JASO M345/FC/FD.
  • Page 36 ÉTENDUE DE LA GARANTIE DU FABRICANT : La période de garantie du système antipollution est au moins égale à la durée de la garantie ECHO Inc., sans être inférieure à 2 ans. Toute pièce de l’équipement relative au système antipollution sera réparée ou remplacée par Echo, Inc. ou l’un de ses réparateurs agréés.
  • Page 37 aille bordures débroussailleuse ’ anuel d uTilisaTion remarques...
  • Page 38 remarques...
  • Page 39 aille bordures débroussailleuse ’ anuel d uTilisaTion remarques...
  • Page 40 Des manuels d’utilisation, de sécurité, et de pièces de rechange peuvent être obtenus auprès des concessionnaires ECHO, sur le site www.echo-usa.com, ou bien en écrivant à : ECHO Inc., 400 Oakwood Road, Lake Zurich, IL 60047 U.S.A. Toujours consulter le site web technique d’ECHO pour connaître les mises à jour.
