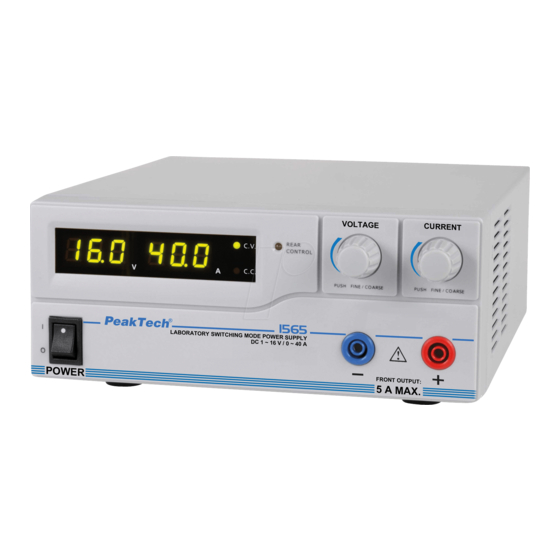

PeakTech 1565 Mode D'emploi
  1. Manuels
  2. Marques
  3. PeakTech Manuels
  4. Alimentations électriques
  5. 1565
  6. Mode d'emploi
PeakTech 1565 Mode D'emploi

PeakTech 1565 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

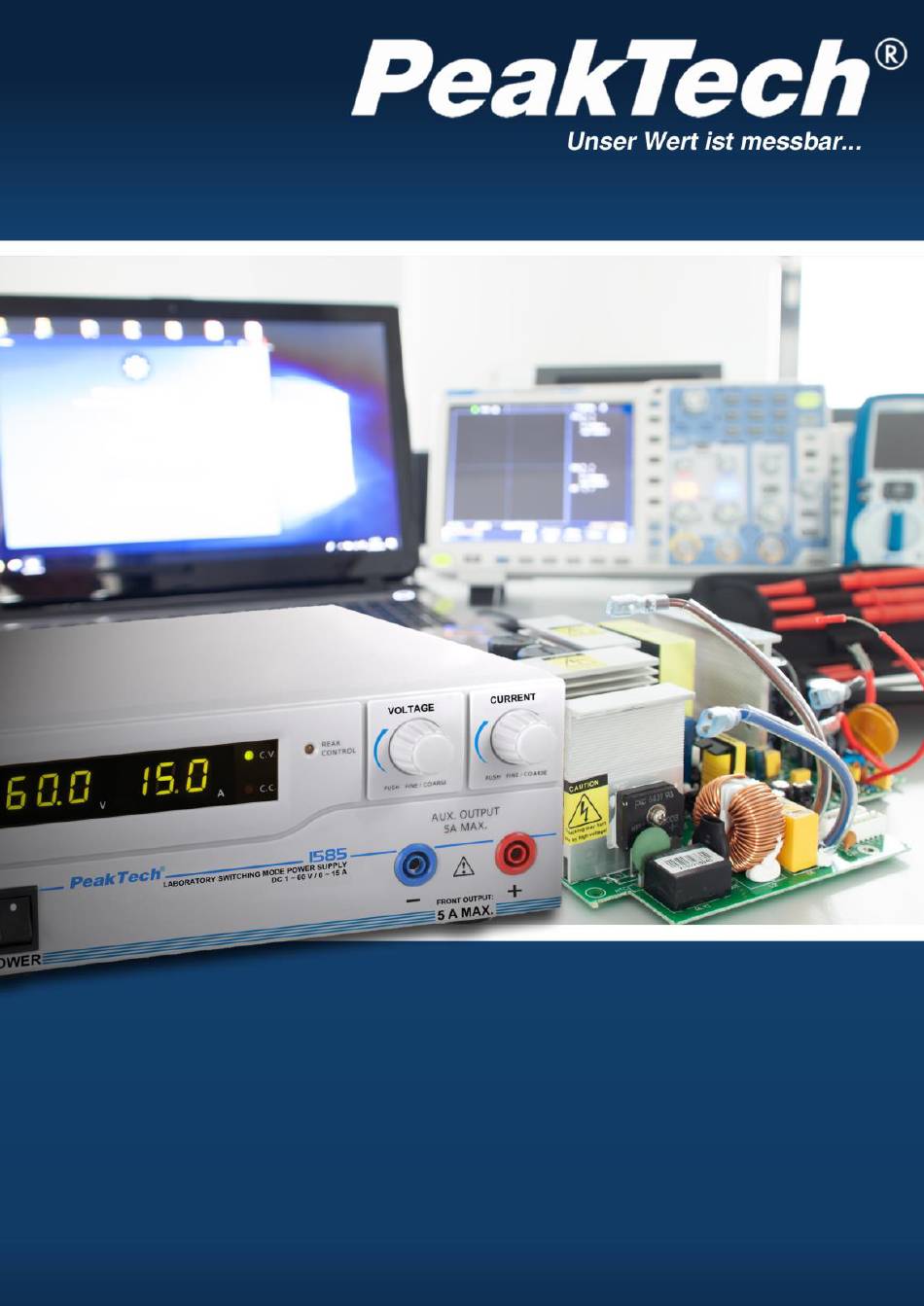

1565 / 1570 / 1575 / 1580 / 1585
®
PeakTech
Bedienungsanleitung /
Operation manual /
Mode d'emploi
DC – Schaltnetzteile mit USB /
Switching Mode DC Power Supplies with USB /
Alimentations à découpage DC avec USB
1

Publicité

Table des Matières
loading

Manuels Connexes pour PeakTech 1565

Sommaire des Matières pour PeakTech 1565

  • Page 1 1565 / 1570 / 1575 / 1580 / 1585 ® PeakTech Bedienungsanleitung / Operation manual / Mode d'emploi DC – Schaltnetzteile mit USB / Switching Mode DC Power Supplies with USB / Alimentations à découpage DC avec USB...

  • Page 2: Sicherheitshinweise

    1. Sicherheitshinweise Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). Wir bestätigen hiermit, dass dieses Produkt die wesentlichen Schutzstandards der UKCA erfüllt, die in den Anweisungen des Rates zur Anpassung der Verwaltungsvorschriften für das Vereinigte Königreich von Electromagentic Compatibility Regulations 2016 und der Electrical Equipment (Safety) Regulations 2016 angegeben sind.

  • Page 3: Technische Merkmale

    Schaltnetzteile hohe Effizienz von bis zu 85% (P 1565/1570); 87% (P 1575); 86% (P 1580); 88% (P 1585) Überlastschutz durch Dauerstrombegrenzung. Begrenzt Strom und Spannung bei Übertemperatur auf einen sicheren Wert und verhindert somit die Beschädigung interner Schaltkreise.
  • Page 4 6. Anschlüsse des AUX-Ausganges für Belastungen bis max. 5A (Front) Hinweis: Die maximale Strombelastung beträgt 40 A (P 1565); 20 A (P 1575); 15 A (P 1585) (AUX+Hauptausgang) 7. Anschlüsse des Hauptausgangs an der Rückseite für Strombelastungen bis 40 A (P 1565);...
  • Page 5 4. Anschlüsse und Bedienelemente am Gerät (P 1570 und 1580) 1. LED-Anzeige für Strom und Spannung mit CC/CV-Anzeigen 2. Rear Control Anzeige: leuchtet auf, wenn an der Rückseite des Gerätes Preset, Remote Control oder Set Mode ausgewählt wurden 3. Einstellknopf zur Spannungseinstellung (steuert den Spannungsausgang des Haupt- und AUX-Ausgangs 4.
  • Page 6 Auswechseln einer defekten Sicherung Ursache des Defektes bestimmen und defekte Sicherung nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. (P 1565/1575/1585) = T4AL250V; P 1570/1580 = T8AL250V) bei Schäden am flexiblen Anschlusskabel des Netzgerätes neues Kabel nur beim Hersteller oder einem autorisierten Fachhändler bestellen.

  • Page 7: Zusätzliche Funktionen

    5.2. Anschluss und Inbetriebnahme des Gerätes 1. Vor Anschluss des Netzsteckers an eine Steckdose sicherstellen, dass die verfügbare Netzspannung mit der für das Schaltnetzteil erforderlichen Netzspannung (siehe Spannungsangabe an der Rückseite des Gerätes) übereinstimmt. Vor Anschluss des Netzkabels an das Schaltnetzteil Gerät ausschalten. 2.

  • Page 8: Auswahl Des Betriebsmodus

    Das Netzgerät verfügt über 4 Betriebsmodi: Normal, Preset (Voreingestellt), Set (Einstellen) und Remote Control (Fernbedienung). Stellen Sie den Moduswähler 8 (P 1565/1575/1585) bzw. 9 (P 1570/1580) auf den gewünschten Modus. Das Netzgerät ist werkseitig auf den Normal-Modus mit maximalem Ausgangsstrom eingestellt.

  • Page 9: Preset-Modus

    1. In diesem Modus leuchtet die „Rear Control“-Lampe um anzuzeigen, dass die Einstellknöpfe der Vorderseite deaktiviert sind. 2. Über den RECALL-Auswahlschalter (9) (P 1565/1575/1585) bzw. 10 (P 1570/1580) stehen 3 voreingestellte Ausgabewerte P1/ P2/ P3 zur Verfügung. 3. Die werkseitig voreingestellten Werte werden in der nachstehenden Tabelle aufgeführt.
  • Page 10 6.5.2. So stellen Sie das Gerät auf die Werkseinstellung zurück Im Abschnitt 6.5.1.. wird beschrieben, wie 3 Voreinstellungen abgespeichert werden können. Wenn Sie diese Voreinstellungen zurücksetzen wollen, können Sie dies im MENU-Modus ausführen: Drücken und halten Sie den Spannungsregler für 30s um den MENU-Modus zu aktivieren. Wird „CCO“...
  • Page 11 6.5.3. Manuelle Nullstellung der Stromanzeige Das Netzgerät führt bei jedem Neustart eine automatische Nullstellung der Stromanzeige durch. Sollte diese Nulleinstellung während des normalen Betriebes benötigt werden und es ist nicht gewünscht das Gerät neu zu starten, kann dies auch manuell durchgeführt werden. Drücken und halten Sie den Spannungsregler für 30s um den MENU-Modus zu aktivieren.
  • Page 12 7. Betrieb 1. Diese Serie aus vier Modellen verfügt über verschiedene Ausgangsspannungen und Ströme. Modell Ausgangsspannung Maximaler Belastungsstrom ® PeakTech 1565 0 - 40 A 1 – 16 V ® PeakTech 1570 0 - 60 A ® PeakTech 1575 0 - 20 A 1 –...
  • Page 13 6. Nach Beendigung der Messarbeiten, schalten Sie zuerst das extern verbundene Gerät aus und danach das Netzgerät. 9. Fernsteuerung 9.1. Fernsteuerung (P 1565 / 1575) Es stehen zwei Methoden zur Fernsteuerung von Strom- und Spannungseinstellung zur Verfügung. Beide Methoden erfordern die Stromfernsteuerung, damit der Fernsteuerungsmodus funktioniert, ansonsten wird das Netzgerät während des Betriebes immer im CC-Modus...
  • Page 14 Methode B: Verwenden Sie zwei 0-5kOhm Potentiometer Hinweis: Potentiometer 5kOhm PIN-Belegung des Remote-Steckers für Potentiometer Funktionen Beschreibung interne DC +5V Potentiometer Ende Spannungseinstellung Schleiferkontakt des Potentiometers Stromeinstellung Schleiferkontakt des Potentiometers Ground Anderes Potentiometer Ende Ausgang Aus mit Ground kurzschließen N.A. N.A.
  • Page 15 9.2. Remote Ausgang ON/OFF (PeakTech 1565/1575/1585) Die Remote Ausgang ON/OFF-Steuerung kann in allen auswählbaren Betriebsmodi (Normal, Preset, Remote und Set-Modus) aktiviert werden. 1. PIN 5 ist offen und der Ausgang ist ON. 2. PIN 5 und PIN 4 (Ground) kurzgeschlossen und der Ausgang ist OFF.

  • Page 16: Stellen Sie Sicher, Dass Das Netzgerät Ausgeschaltet Und Die Last Vom Gerät Getrennt Ist

    b.) Löten Sie drei Leitungen (22AWG / 0,33mm ) an PIN 1, 2 und 4 des schwarzen Steckerteils PIN-Nummerierungen sind auf dem schwarzen Oberteil des Remote-Steckers markiert c.) Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist. d.) Stecken Sie den Remote-Stecker in die Buchse an der Rückseite.
  • Page 17 Methode B: Verwenden eines 5kOhm Potentiometers 1. Stellen Sie sicher, dass die Last von den Anschlüssen vollständig getrennt ist. 2. Verbinden Sie ein Potentiometer mit den Leitungen der PIN 1, 2 und 4. 3. Schalten Sie das Netzgerät ein. 4. Drehen Sie das Potentiometer von einem Anschlag zum Anderen, zur Überprüfung des gesamten Ausgangsspannungsbereiches.

  • Page 18: Verwenden Sie Nur Die Leitungen Des Pin 3 Und 4. Verbinden Sie Die Leitung Von Pin

    Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist. Stecken Sie den Remote-Stecker in die Buchse an der Rückseite. Sichern Sie den Remote-Stecker mit Hilfe der Arretierung am Stecker. Außenring Nachdem diese Schritte durchgeführt wurden, können Sie zwischen den im Folgenden beschriebenen Messmethoden auswählen (Methode A oder B) Methode A: Verwendung einer externen Spannungsquelle...

  • Page 19: Table Des Matières

    Methode B: Verwenden eines 5kOhm Potentiometers 1. Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist. 2. Verwenden Sie nur die Leitungen des PIN 3 und 4. Verbinden Sie die Leitung von PIN 3 an den positiven (+) Pol und die Leitung des PIN 4 an den negativen (-) Pol der externen Spannungsquelle.
  • Page 20 9.5. Fernsteuerung (PeakTech 1570/1580) Es stehen zwei Methoden zur Fernsteuerung von Strom- und Spannungseinstellung zur Verfügung. Beide Methoden erfordern die Belegung der Stromfernsteuerung, damit der Fernsteuerungsmodus funktioniert, ansonsten wird das Netzgerät während des Betriebes immer im CC-Modus arbeiten. Methode A:...
  • Page 21 10. Spezifikationen Modell P 1565 P 1570 P 1575 P 1580 P 1585 Ausgang 1 – 16V DC 1 – 16V DC 1 – 32V DC 1 – 32V DC 1 – 60V DC Regelbare Ausgangsspannung 0 – 60 A 0 –...

  • Page 22: Störungen Und Fehlerbehebung

    11. Störungen und Fehlerbehebung 11.1. OVP: Überspannungsschutz Das Gerät verfügt über eine integrierte Schutzvorrichtung zur Vermeidung von Überspannung. Sollte die Ausgangsspannung den eingestellten Wert (s. angegebenen Bereich in der Spezifikationstabelle) überschreiten, wird Schutzfunktion ausgelöst Ausgangsstrom ausgeschaltet. Im Display erscheint die OVP-Warnmeldung wie unten abgebildet.
  • Page 23 11.3. OLP: Überlastschutz Normalerweise wird der Überlastschutz durch den Konstantstrom-Modus gewährt. Arbeit der CC-Modus nicht ordnungsgemäß und bleibt dies unbemerkt, kann es zu schweren Schäden an Ihrem Prüfstück oder der angeschlossen Last kommen. Der OLP dient zur Minimierung von Schäden bei Ihren angeschlossen Lasten, sollte das Netzgerät eines Tages ausfallen.

  • Page 24: Verwendung Der Usb-Schnittstelle

    12. Verwendung der USB-Schnittstelle Systemvorraussetzungen: Windows XP / VISTA / 7 (32 / 64 Bit) USB-Treiber: Silicon Lab CP210x USB-Treiber (Treiber auf beiliegender CD im Unterordner: „USB CP210x Drivers V6.5 for Win_XP_S2K3_Vista_7“) 12.1. Haupt-Anzeigefenster: Das Hauptanzeigefenster ist in 7 Bereiche unterteilt. Anzeigefeld: Echtzeit-Informationen der Stromversorgung Hauptkonfigurations - und Datenprotokoll Anzeigefeld: Zur Änderung der allgemeinen Einstellungen des Programms und der Darstellung des Datenprotokolls.
  • Page 25 12.2. Anzeigefeld Die Anzeige zeigt folgende Informationen - Wert der Ausgangsspannung - aktuelle Ausgangswerte - Ausgangswert der Leistung - Output On/Off - Status - C.V. / C.C. Modus - eingestellte Werte 12.3. Ausgangswerte einstellen Es ist möglich die gewünschte Ausgangsspannung und den Ausgangsstrom direkt einzugeben und dann durch klicken auf "Set"...
  • Page 26 12.4. Externes Zeitprogramm Externes zeitgesteuertes Programm, welches vollständig vom PC gesteuert wird. Nach Ablauf der voreingestellten Zeit verändert das Programm die Spannungs – und Stromwerte der Stromversorgung. Wählen Sie die “External Timed Program“ Registerkarte, um auf die „External Timed Program“ Registerkarte zu wechseln.
  • Page 27 - Sie können mit Hilfe der up / down Tasten den Wert ändern oder direkt den Eingabewert in der Tabelle bearbeiten. Wenn die Zeit auf 0 gesetzt ist, wird dieser Schritt übersprungen. Es ist möglich einen beliebigen Zyklus (Programmdurchlauf) zwischen 0-999 mit Hilfe des Schiebereglers oder direkt über das Textfeld einen Wert einzugeben.
  • Page 28 Die PC-Schnittstelle und der Remote-Modus können die mühsame Eingabe von Einträgen an der Stromversorgung ersetzen. Da alle Daten zusammen auf dem Monitor angezeigt werden, ist die Möglichkeit der Fehleingabe stark reduziert. Daten können in unterschiedliche Gruppen eingeteilt, gespeichert, exportiert und zu jeder Zeit abgerufen werden.
  • Page 29 Für eine spätere Auswertung ist es möglich die Daten in eine CSV-Datei zu speichern. Schaltfläche drücken, um die Daten in eine CSV-Datei zu speichern Schaltfläche drücken, um Daten einer CSV-Datei zur Analyse zu öffnen Schaltfläche drücken, um die Einstellungen an einen Drucker auszugeben. 12.7.
  • Page 30 Schaltfläche drücken, um die „Internal Preset Memory“ – Einstellungen in eine CSV- Datei zu speichern. Schaltfläche drücken, um die CSV-Datei zu öffnen und mit den gespeicherten Einstellungen in das Programm zu laden. Schaltfläche drücken, um die aufgerufenen Einstellungen an einen Drucker zu übertragen.
  • Page 31 12.9. Command Set Command line format COMMAND<parameter1><parameter2>... [CR] Hinweis: Command code & return Function Example value Input Command: Get PS maximum Voltage Input command: GMAX[CR] &current value GMAX[CR] Return value: Return value: <voltage><current>[CR] <voltage>=??? 180200[CR] OK[CR] <current>=??? OK[CR] Meaning: Maximum Voltage is 18.0V Maximum Current is 20.0A Input Command: Switch on/off the output of...
  • Page 32 Get PS Display values of Input command: Input Command: Voltage, Current and GETD[CR] GETD[CR] Status of CC/CV Return value: Return value: <voltage>=???? 150016001[CR] <voltage><current><status> <current>=???? OK[CR] [CR] <status>=0/1 (0=CV, OK[CR] 1=CC) Meaning: The PS Display value is 15V and 16A. It is in CC mode.
  • Page 33 Input Command: Get preset upper limit of Input command: GOVP[CR] output Voltage GOVP[CR] Return value: Return value: <voltage>[CR] <voltage>=??? 111[CR] OK[CR] OK[CR] Meaning: The preset upper limit of output Voltage is 11.1V Input Command: Preset upper limit of output Input command: SOVP<voltage>[CR] Voltage SOVP151[CR]...
  • Page 34 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 03/2021/MP/Ehr...

  • Page 35: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage), 2011/65/EU (RoHS). We herewith confirm that this product meets the essential protection standards, which are given in directions of council for adaptation of the administration regulations for UK of Electromagentic Compatibility Regulations 2016 and the Electrical Equipment (safety) regulations 2016.
  • Page 36 ® The models PeakTech 1565 / 1570 / 1575 / 1580 and 1585 Switching Mode DC Power Supplies provide high power output with it small size and lightweight. They are suitable for a variety of uses, especially for DC operated radio equipment.
  • Page 37 5. Power ON/OFF Switch 6. Aux. output terminal (max 5A) Note: The total rated current is 40 A (P 1565); 20 A (P 1575) ; 15 A (P 1585) (Aux.+Main) 7. Output Terminal 8. Mode Selection Switch (Normal, Preset, Remote Control, Set Modes) 9.
  • Page 38 4. Controls and Indications (P 1570 and P 1580) 1. LED panel meter display with CC/CV Indictor 2. Rear Control Indicator (lights up when using Preset/ Remote Control/ Set mode) 3. Output Voltage Control Knob (control both the main and auxiliary output voltage) 4.

  • Page 39: Connection And Operation

    Do not replace the fuse before ceasing problems and the assigned value of fuse must be used in place. (P 1565/1575/1585 = T4L250V; P 1570/1580 = T8AL250V) If the external flexible cable or cord of this power supply is damaged, it shall be replaced by a special cord or assembly available from the manufacturer or his service agent.

  • Page 40: Additional Functions

    6.2. Control Mode Selection There are 4 modes, Normal, Preset, Set and Remote Control mode for the power supply. Slide the Mode Selection Switch (8) P 1565/1575/1580 or (9) P 1570 to your desired Mode. The power supply is factory preset to Normal Mode with maximum current level CC.

  • Page 41: Preset Mode

    1. In this mode, the Rear Control Light is on to indicate panel V & I controls are de-activated. 2. There are 3 preset output P1/ P2/ P3 at the Recall Selection Switch (9) P 1565/1575/1585 or (10) P 1570/1580.
  • Page 42 6.5.2. To reset the 3 preset output P1/P2/P3 to factory setting In session 6.51., you learning how to set 3 preset output to you preferred value. In case you need to reset it to factory default, you can do it in MENU mode. Press and hold Voltage Control Knob for 30s to enter MENU mode.
  • Page 43 6.5.3. Manually zeroing Current Meter Offset The power supply will auto-zeroing the current meter offset when powered up. In case it is needed to reset current meter to zero during test and you do not want to restart power supply. You can manually reset it to zero in menu mode.
  • Page 44 1. This series has 4 models. Make sure you have used the correct one. They have different output voltage range and current as following: Model Number Output Voltage Range Total Rated Current ® PeakTech 1565 0 - 40 A 1 – 16 V ® PeakTech 1570 0 - 60 A ®...

  • Page 45: Remote Control Mode

    9. Remote Control Mode 9.1. Remote Control Mode (P 1565 / 1575 / 1585) There are two methods for remote control of current and voltage adjustment. Both methods require current remote control part to be set up in order for remote control mode to be functional, otherwise unit will be in CC mode all the time.
  • Page 46 Method B: Using two 0-5K Ohm variable resistors Remark: variable resistors 5KOhm Remote Socket Pin Assignment for variable resistor Functions Remarks Internal DC +5V Resistor end Voltage Adjust Variable part of resistor Current Adjust Variable part of resistor Ground Another resistor end Output OFF Short to Ground N.A.
  • Page 47 9.2. Remote Output ON/OFF Control (PeakTech 1565/1575/1585) This remote output on/off control can be activated in any of the modes Normal, Preset, Remote and Set mode. 1. By default, Pin 5 is open and output is on. 2. Shorting Pin 5 to Pin 4 (ground) and output is off.
  • Page 48 c.) Make sure the load is disconnected and the power supply is OFF. d.) Plug the remote connector plug into the remote control terminal of the power supply. e.) Secure the remote connector plug to the terminal socket by locking connector ring. Outer ring Then, you can choose either method A or B below to use the remote control feature: Method A:...
  • Page 49 9.4. Current Remote Control a.) Using the same connector plug in section 9.1. Remove the black portion of the remote control connector plug by removing the screw. 1. Remove the screw 2. Rotate the black portion 3. Black portion / silver portion b.) Solder 3 wires 22AWG (0,33mm ) to PORT 1, 3 &...
  • Page 50 Method A: Using Voltage Source A variable external voltage source of 0 – 5 V is fed into the remote control terminal to adjust the output voltage level. Warning: Do not input higher than 5 V, otherwise it may damage the unit. 1.
  • Page 51 9.5. Remote Control Mode (P 1570 / 1580) There are two methods for remote control of current and voltage adjustment. Both methods require current remote control part to be set up in order for remote control mode to be functional, otherwise unit will be in CC mode all the time. Method A: Using two external variable DC voltage sources.
  • Page 52 10. Specifications Model P 1565 P 1570 P 1575 P 1580 P 1585 Output 1 – 16V DC 1 – 16V DC 1 – 32V DC 1 – 32V DC 1 – 60V DC Variable Output Voltage 0 – 60 A 0 –...

  • Page 53: Faults And Trouble Shooting

    11. Faults and Trouble Shooting 11.1. OVP: Over Voltage Protection This unit has a built-in tracking over voltage protection feature. In the event of output voltage becoming greater than the set value (see specified range from specifications table), protection will be triggered and the output power will be cut off and OUP warning appears as below. To reset the warning, switch off the unit and remove all loading.
  • Page 54 11.3. OLP: Over Load Protection Normally the overload protection is sustained by the CC constant current mode. When the CC mode fails and goes undetected, it may cause serious damage to your test piece or load. The OLP is to minimize the extent of damage to your loads as power supplies do fail some day.

  • Page 55: Main Display

    12. PC Interface Control Support OS: Windows XP/Vista/7 (32bits/64bits) Driver: Silicon Lab CP210x USB driver (Included in CDROM folder “USB CP210x Drivers V6.5 for Win_XP_S2K3_Vista_7”) 12.1. Main Display The Main interface divided into 7 panels. Display panel – use to display real-time information of power supply. Main configuration and data log display panel –...

  • Page 56: Display Panel

    12.2. Display panel The display show following information - Output Voltage value - Output Current value - Output Power value - Output On/Off status - C.V./ C.C. Model - Setting values 12.3. Set output value and On/Off status You can directly type the desired output voltage & output current and then click “Set” button to set the value.

  • Page 57: External Timed Program

    12.4. External Timed Program External Timed Program is completely controlled by PC, PC counts the time and changes voltage and current of power supply. Select External Timed Program tab to switch to the External Timed Program tab. - Double click on the cell that you would like to set value. For example Step 2 voltage. - Slide the bar to configure the value.
  • Page 58 -Select running cycle between 0-999. You can use slide bar to select or directly input value in text box. Input 0 means run the program forever. Click on button to start running cycle. In between program running cycle, click button to stop program. Click to clear the setting.
  • Page 59 The PC interface remote mode really eliminates the tedious process in keying in groups of entries on the power supply. Because all the data are displayed together in the monitor, possibility of wrong entry is greatly reduced. Data of different groups can be classified, stored, exported and retrieved for use at any time.
  • Page 60 You can save the data in CSV file for analysis later. Click to save Data log to CSV file. Click to open and load data from CSV file to program for analysis. Click to print the setting to print. 12.7. Save, Load and print setting In previous session, the above 3 buttons are used to save, load and print log data.
  • Page 61 When “Internal Preset Memory” tab is being selected, the buttons are used to save and load the setting of Internal Preset Memory. Click to save Internal Preset Memory setting to CSV file. Click to open and load setting from CSV file to program. Click to print the setting to print 12.8.
  • Page 62 12.9. Command Set Command line format COMMAND<parameter1><parameter2>... [CR] Remark: Command code & return Function Example value Input Command: Get PS maximum Voltage Input command: GMAX[CR] &current value GMAX[CR] Return value: Return value: <voltage><current>[CR] <voltage>=??? 180200[CR] OK[CR] <current>=??? OK[CR] Meaning: Maximum Voltage is 18.0V Maximum Current is 20.0A Input Command: Switch on/off the output of...
  • Page 63 Input Command: Get PS Display values of Input command: GETD[CR] Voltage, Current and GETD[CR] Status of CC/CV Return value: Return value: <voltage><current><status> <voltage>=???? 150016001[CR] [CR] <current>=???? OK[CR] OK[CR] <status>=0/1 (0=CV, 1=CC) Meaning: The PS Display value is 15V and 16A. It is in CC mode.
  • Page 64 Input Command: Get preset upper limit of Input command: GOVP[CR] output Voltage GOVP[CR] Return value: Return value: <voltage>[CR] <voltage>=??? 111[CR] OK[CR] OK[CR] Meaning: The preset upper limit of output Voltage is 11.1V Input Command: Preset upper limit of output Input command: SOVP<voltage>[CR] Voltage SOVP151[CR]...
  • Page 65 This manual considers the latest technical knowing. Technical changing which are in the interest of progress reserved. We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after one year. ® © PeakTech 02/2017/MP...

  • Page 66: Consignes De Sécurité

    1. Consignes de sécurité Ce produit est conforme aux exigences des directives suivantes de l'Union européenne pour la conformité CE: 2014/30 / EU (compatibilité électromagnétique), 2014/35 / EU (basse tension), 2011/65 / EU (RoHS). Nous confirmons par la présente que ce produit répond aux normes de protection essentielles, qui sont données dans les instructions du conseil pour l'adaptation des règlements administratifs pour le Royaume-Uni des règlements sur la compatibilité...

  • Page 67: Description Sommaire

    Dimensions compactes, faible poids, mais performant comme les grandes alimentations à découpage classiques. Grande efficacité jusqu'à 85% (P 1565/1570); 87% (P 1575); 86% (P 1580); 88% (P 1585). Protection contre les surcharges par une limitation du courant permanent. En cas de surchauffe, limite le courant et la tension à...
  • Page 68 L'intensité maximale s'élève à 40 A (P 1565); 20 A (P 1575); 15 A (P 1585) (AUX + sortie principale) 7. Connexions de la sortie principale au dos pour des intensités allant jusqu'à 40 A (P 1565) et 20 A (P 1575); 15A (P 1585) 8.
  • Page 69 4. Connexions et éléments de commande (P 1570 et 1580) 1. Voyant LED pour le courant et la tension avec affichages CC/CV 2. Voyant Rear Control : s'allume lorsque le mode Preset, Remote Control ou Set a été sélectionné au dos de l'appareil 3.

  • Page 70: Mise En Place De L'appareil Et Préparatifs Pour La Mise En Service

    Avant de remplacer un fusible défectueux, déterminer la cause du défaut et ne remplacer le fusible que par un autre fusible de même valeur. (P 1565/1575/1585) = T4AL250V; P 1570/1580 = T8AL250V) Si le câble de connexion flexible du bloc d'alimentation est endommagé, commander un câble neuf uniquement auprès du fabricant ou un revendeur spécialisé...

  • Page 71: Branchement Et Mise En Service De L'appareil

    5.2. Branchement et mise en service de l'appareil 1. Avant de brancher la fiche secteur dans une prise de courant, s'assurer que la tension secteur disponible coïncide avec celle que nécessite l'alimentation à découpage (voir les indications sur la tension au dos de l'appareil). Avant de brancher le câble d'alimentation à l'alimentation à...

  • Page 72: Sélection Du Mode De Service

    Le bloc d'alimentation dispose de 4 modes de service : Normal, Preset (par défaut), Set (réglage) et Remote Control (commande à distance). Régler le sélecteur de mode 8 (P 1565/1575/1585) bzw. 9 (P 1570/1580) sur le mode choisi. Par défaut, le bloc d'alimentation est réglé sur le mode Normal avec un courant de sortie maximum.
  • Page 73 Emplacement Recall Tension de sortie Courant de sortie maximum 13,8 V maximum PeakTech 1565: 16V PeakTech 1570: 16V PeakTech 1575: 32V maximum PeakTech 1580: 25V PeakTech 1585: 55V 6.5. Mode Set Régler d'abord l'interrupteur (8) sur « Set ». Maintenant, le bloc d'alimentation peut être préréglé.

  • Page 74: Procédure À Suivre Pour Ramener L'appareil Aux Valeurs Par Défaut

    6.5.2. Procédure à suivre pour ramener l'appareil aux valeurs par défaut Le paragraphe 6.5.1. décrit comment enregistrer 3 préréglages. Pour remettre ces préréglages à zéro, utiliser le mode MENU: Appuyer sur le régulateur de tension et le maintenir pressé pendant 30 s pour activer le mode MENU.

  • Page 75: Réglage Manuel Du Zéro De L'affichage De Courant

    6.5.3. Réglage manuel du zéro de l'affichage de courant À chaque redémarrage, le bloc d'alimentation effectue une réinitialisation automatique de l'affichage de courant. Si ce réglage du point zéro est nécessaire pendant le fonctionnement normal et qu'il n'est pas souhaité que l'appareil soit redémarré, il est également possible de l'effectuer manuellement.

  • Page 76: Fonctionnement

    1. Cette série de quatre modèles dispose de différents courants et tensions de sortie. Modèle Tension de sortie Courant de charge maximum ® – PeakTech 1565 0 - 40 A 16 V ® PeakTech 1570 0 - 60 A ®...

  • Page 77: Utilisation Des Régulateurs

    9. Commande à distance 9.1. Commande à distance (P 1565 / 1575) Il existe deux méthodes pour commander à distance le réglage du courant et de tension. Pour que le mode de commande à distance fonctionne, les deux méthodes exigent la commande à...
  • Page 78 Méthode B: Utiliser deux potentiomètres 0-5 kOhm. Note : Potentiomètre 5 kOhm Affectation des broches du connecteur Remote pour les potentiomètres Fonctions Description CC interne +5 V Potentiomètre terre Réglage de tension Contact de frottement du potentiomètre Réglage de courant Contact de frottement du potentiomètre Terre Autre potentiomètre terre...
  • Page 79 9.2. Sortie Remote ON/OFF (PeakTech 1565/1575/1585) La commande de la sortie Remote ON/OFF peut être activée dans tous les modes de fonctionnement sélectionnables (Normal, Preset, Remote et Set). 1. La broche 5 est ouverte et la sortie est ON. 2. Les broches 5 et 4 (terre) sont court-circuitées et la sortie est OFF.
  • Page 80 S'assurer que le bloc d'alimentation est hors service et que la charge est coupée de l'appareil. d.) Enficher le connecteur Remote dans la douille au dos du PeakTech 1530/1560. e.) Serrer le connecteur Remote avec sa fixation. Bague extérieure Après avoir effectué...

  • Page 81: Commande À Distance Du Contrôle De Tension

    Méthode B: Utiliser un potentiomètre 5 kOhm. 1. S'assurer que la charge est entièrement coupée des connexions du PeakTech 1530/1560. 2. Relier un potentiomètre avec les câbles des broches 1, 2 et 4. 3. Mettre l‘alimenter en marche. 4. Tourner le potentiomètre d'une butée à l'autre pour vérifier toute la plage de tension de sortie du l‘...
  • Page 82 5. Avec la tension d'entrée externe, varier entre 0 et 5 V pour vérifier toute la plage de la tension de sortie du PeakTech 1530/1560. 6. Mettre le PeakTech 1530/1560 hors service et retirer le câble de court-circuit de la sortie principale de l'appareil.
  • Page 83 4. Mettre le PeakTech 1530/1560 en marche. 5. Tourner le potentiomètre d'une butée à l'autre pour vérifier toute la plage de tension de sortie du PeakTech 1530/1560. 6. Mettre le PeakTech 1530/1560 hors service et retirer le câble de court-circuit de la sortie principale de l'appareil.
  • Page 84 9.5. Commande à distance (PeakTech 1570 / 1580) Il existe deux méthodes pour commander à distance le réglage du courant et de tension. Pour que le mode de commande à distance fonctionne, les deux méthodes exigent la commande à distance du courant, sinon le bloc d'alimentation fonctionnera toujours en mode CC pendant le service.
  • Page 85 10. Spécifications Modèle P 1565 P 1570 P 1575 P 1580 P 1585 Sortie 1 – 16V DC 1 – 16V DC 1 – 32V DC 1 – 32V DC 1 – 60V DC Tension de sortie réglable 0 – 60 A 0 –...

  • Page 86: Dérangements Et Élimination Des Erreurs

    11. Dérangements et élimination des erreurs 11.1. OVP: Protection contre les surintensités L'appareil dispose d'un dispositif de protection intégré qui évite des surtensions. Si la tension de sortie dépasse la valeur réglée (cf. étendue indiquée dans le tableau des spécifications), la fonction de protection est déclenchée et le courant de sortie désactivé.

  • Page 87: Olp: Protection Contre Les Surcharges

    11.3. OLP: Protection contre les surcharges Normalement, la protection contre les surcharges est assurée par le mode à courant constant. Si le mode CC ne fonctionne pas correctement et qu'on ne le remarque pas, la pièce à contrôler ou la charge connectée risque de subir de graves dommages. Si un jour le bloc d'alimentation devait tomber en panne, l'OLP minimise les dommages des charges connectées.

  • Page 88: La Fenêtre Principale

    12. L’utilisation de l’interface USB Requise pour l‘installation: Windows OS Pilote USB: Silicon Lab CP210x pilote USB (Pilote sur CD-ROM ci-joint dans le sous-dossiers: „USB CP210x Drivers V6.5 for Win_XP_S2K3_Vista_7“) 12.1. La fenêtre principale: La fenêtre principale est subdivisée par 7 domaines. Écran d‘affichage: Informations en temps réel de l’alimentation électrique Écran d’affichage pour les configurations de base et le protocole de transmission: Pour modifier les paramètres générales du programme et pour la présentation du protocolle de...

  • Page 89: Écran D'affichage

    12.2. Écran d‘affichage Écran pour L’écran montre les informations suivantes: Écran pour les paramètres du les modes C.V. et C.C. voltage et la valeur de courant - valeur du voltage de la sortie - valeurs de la sortie actuelles - valeur performante de la sortie - Output On/Off - statut - C.V.
  • Page 90 12.4. Programme externe du temps Programme externe contrôlé par le temps qui est commandé totalement par l’ordinateur. Le programme change la valeur de tension et les valeurs de l’éléctricité de l’alimentation électrique après expiration du temps prédéfini. Choisissez l’onglet de page “External Timed Program“ pour changer sur l’onglet de page „External Timed Program“.

  • Page 91: Mémoire Interne Pour Les Préréglages (Preset)

     Vous pouvez ajuster le temps à l’aide des boutons up / down où par ajustement directe dans le tableau. Le temps sera sauté si le temps est mit sur 0. En plus, c’est possible d’ajuster le cycle (Programmdurchlauf) au choix entre 0-999 avec l’aide de la barre où...
  • Page 92 L’interface PC et le mode remote peuvent remplacer la donnée pénible au circuit électrique. La possibilité de saisir les données incorrectement peut être réduite comme tout les données sont montré sur l’écran ensemble. Les données peuvent être divisé en groupes, enregistré et exporté. Elles peuvent être retiré en tout temps.
  • Page 93 Il est possible d’enregistrer les données dans un fichier CSV pour une évaluation ultérierement. Appuyez sur pour enregistrer les données dans un fichier CSV. Appuyez sur pour ouvrir un fichier CSV avec des données pour l‘analyse. Appuyez sur pour imprimer les dates à l’aide d’un imprimeur. 12.7.
  • Page 94 Appuyez sur pour enregistrer les réglages du "Internal Preset Memory" dans un fichier CSV. Appuyez sur pour ouvrir un fichier CSV et pour le télécharger avec les réglages dans le programme. Appuyez sur pour imprimer les réglages ouvert avec l’aide d’un imprimeur. 12.8.
  • Page 95 12.9. Command Set Command line format COMMAND<parameter1><parameter2>... [CR] Indication: Command code & return Function Example value Input Command: Get PS maximum Voltage Input command: GMAX[CR] &current value GMAX[CR] Return value: Return value: <voltage><current>[CR] <voltage>=??? 180200[CR] OK[CR] <current>=??? OK[CR] Meaning: Maximum Voltage is 18.0V Maximum Current is 20.0A Input Command: Switch on/off the output of...
  • Page 96 Input Command: Get PS Display values of Input command: GETD[CR] Voltage, Current and GETD[CR] Status of CC/CV Return value: Return value: <voltage><current><status> <voltage>=???? 150016001[CR] [CR] <current>=???? OK[CR] OK[CR] <status>=0/1 (0=CV, 1=CC) Meaning: The PS Display value is 15V and 16A. It is in CC mode.
  • Page 97 Input Command: Get preset upper limit of Input command: GOVP[CR] output Voltage GOVP[CR] Return value: Return value: <voltage>[CR] <voltage>=??? 111[CR] OK[CR] OK[CR] Meaning: The preset upper limit of output Voltage is 11.1V Input Command: Preset upper limit of output Input command: SOVP<voltage>[CR] Voltage SOVP151[CR]...
  • Page 98 Il est recommandé de procéder à un nouveau calibrage tous les ans. ® © PeakTech 03/2021/MP/Ehr PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 –DE-22926 Ahrensburg / Germany   +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
