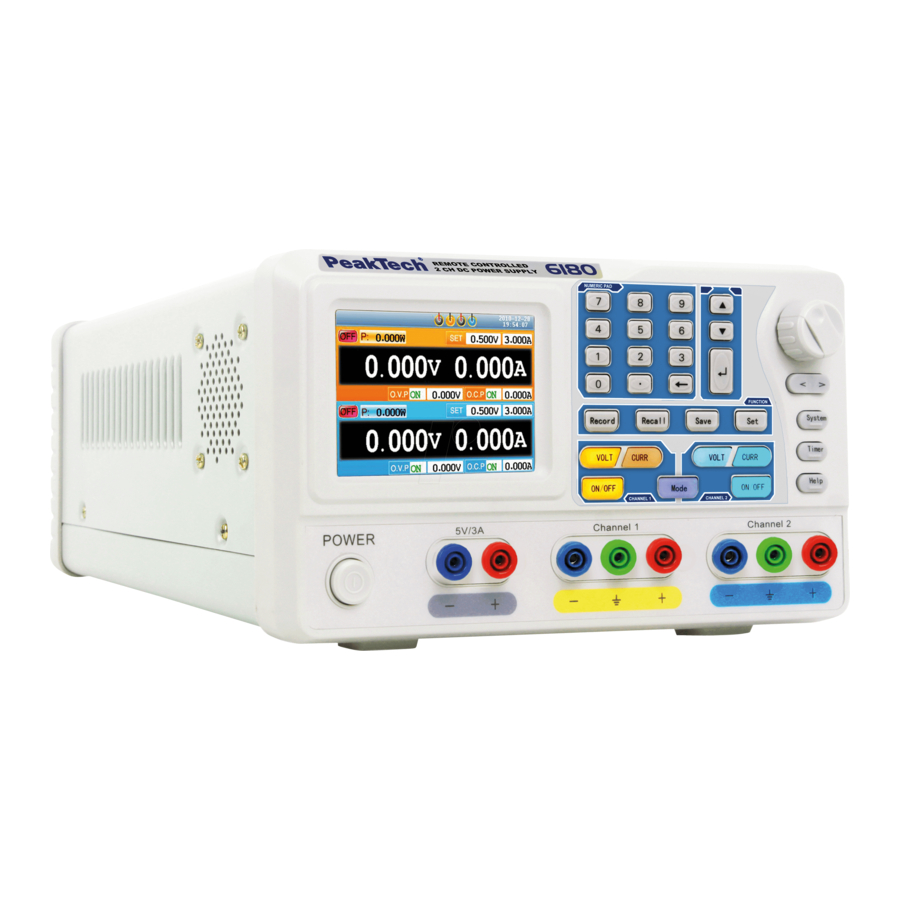

Contrôle linéaire programmable alimentation électrique

Publicité

Liens rapides

6180
®
PeakTech
Manuel d'utilisation
Contrôle linéaire programmable
Alimentation électrique

Publicité

Table des Matières
loading

Sommaire des Matières pour PeakTech 6180

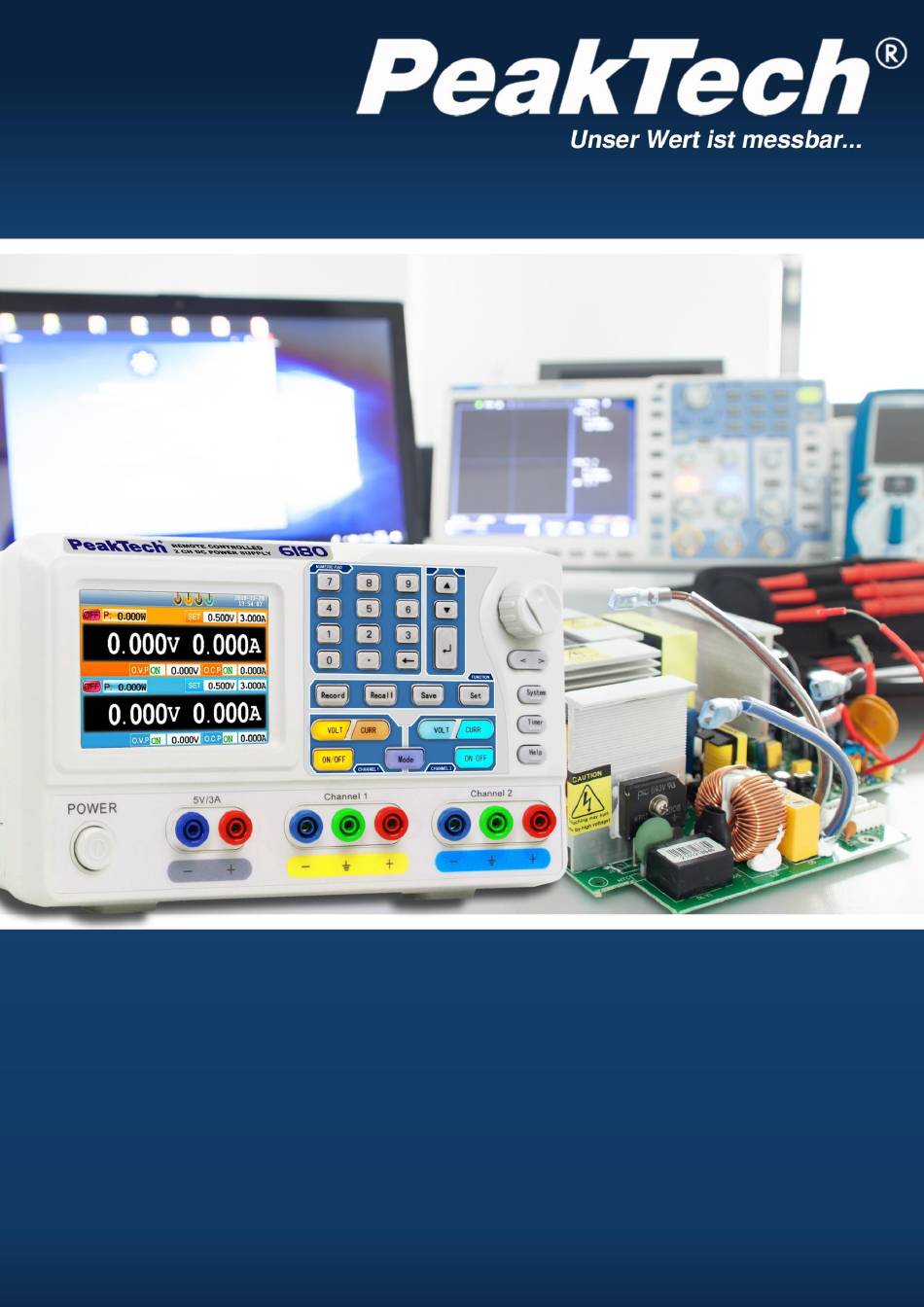

  • Page 1 6180 ® PeakTech Manuel d'utilisation Contrôle linéaire programmable Alimentation électrique...
  • Page 2: Table Des Matières

    Table des matières Sujet Page Consignes de sécurité pour l'utilisation de l'appareil Introduction Démarrage rapide 3.1. Avant/arrière et interface utilisateur 3.1.1. Avant 3.1.2. Couverture arrière 3.1.3. Interface utilisateur 3.2. Examen général 3.2.1. Tension d'entrée CA 3.2.2. Mise en service 3.3. Vérification des sorties 3.4.
  • Page 3 1. consignes de sécurité pour l'utiliser Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Afin de garantir la sécurité de fonctionnement de l'appareil et d'éviter des blessures graves dues à des surtensions ou des courts-circuits, il est indispensable de respecter les consignes de sécurité...
  • Page 4: Introduction

    2. introduction Le PeakTech 6180 est une alimentation de laboratoire linéaire programmable en courant continu. Principales caractéristiques de cette Les instruments comprennent jusqu'à 100 étapes de séquence programmables avec une minuterie configurable, un écran couleur TFT haute résolution, des valeurs d'ondulation et de bruit très faibles, une protection complète contre les surtensions, les surintensités et les surchauffes.
  • Page 5: Démarrage Rapide

    3. Démarrage rapide Le chapitre suivant comprend :  Vue d'ensemble de l'avant et de l'arrière  Aperçu de l'interface utilisateur  Test initial du bloc d'alimentation  Vérification des fonctions du bloc d'alimentation  Vérification du respect des valeurs initiales ...
  • Page 6: Avant/Arrière Et Interface Utilisateur

    3.1 Avant/arrière et interface utilisateur 3.1.1. face avant Figure 3- 1Panneau avant du PeakTech 6180 ① Afficher ② Champ de chiffres Entrée des paramètres. Touches numériques, point décimal et touche de remise à zéro inclus. ③ Boutons "haut" et Menu de sélection ou changement de paramètre "bas...
  • Page 7 Explication de l'affichage du clavier Bouton ON/OFF Le bouton s'allume lorsque le canal a été activé Le bouton s'allume lorsque le canal est en mode de tension constante et clignote lorsque la Bouton Volt/CV tension est entrée par le clavier numérique. Le bouton s'allume lorsque le canal est en mode de courant constant et clignote lorsque le Touche Curr/CC courant est entré...
  • Page 8: Interface Utilisateur

    3.1.3 Interface utilisateur Les illustrations suivantes se rapportent au mode menu de la minuterie ; en mode normal, les instructions doivent être utilisées de manière analogue. Normal - Mode Fig. 3- 3Interface utilisateur en mode indépendant ① Statut de la sortie CH1 ②...
  • Page 9 Mode parallèle/série Fig. 3- 4Interface utilisateur en mode parallèle/série ① Valeurs maximales pour le courant et la tension ② Statut de la sortie ③ Mode minuterie (séquence ou boucle) ④ Nombre d'étapes de la minuterie ⑤ Numéro du pas de séquence actuel, si la sortie est activée ⑥...
  • Page 10 Mode Plus-Minus Fig. 3- 5Interface utilisateur en mode plus-moins ① Etat de sortie de la sortie négative (identique à la sortie positive) ② Temps préréglé (set) et restant (left) de la sortie négative lorsque l'état est actif. ③ Puissance mesurée de la sortie négative en watts Mode de temporisation de la sortie négative (séquence ou boucle ;...
  • Page 11 Symboles de statut Symbole Signification Connexion en tant qu'esclave USB avec un PC La sortie actuelle est enregistrée Le support USB a été reconnu Unité en mode indépendant Unité en mode parallèle Unité en mode série Unité en mode plus-moins Buzzer en marche Buzzer éteint Unité...
  • Page 12: Examen Général

    ® Le PeakTech 6180 supporte une tension d'entrée de 110V et 220V. Sélectionnez la position du sélecteur de tension secteur qui correspond à la tension secteur disponible dans votre pays (voir Fig. 3.2) et veillez à utiliser le fusible correspondant à la sélection.
  • Page 13: Test Des Sorties

    3.3 Test des sorties Ce test garantit que les spécifications des différents canaux sont respectées et que le bloc d'alimentation répond correctement aux entrées de l'utilisateur. Veuillez lire au préalable les sections "3.4 Modes de fonctionnement", "4.1 Activation/désactivation des sorties" et "4.2 Réglage de la tension et du courant de sortie". Test de la tension de sortie Les étapes suivantes permettent de vérifier le comportement de la tension de sortie sans charge : Mettez l'appareil en marche sans charge.
  • Page 14: Modes De Travail

    3.4 Modes de travail Le PeakTech 6180 fonctionne en quatre modes : indépendant, parallèle, série et plus-moins. Appuyez sur le bouton Mode pour passer d'un mode à l'autre. Voir également la section "3.1.3 Interface utilisateur". 3.4.1 Symboles et spécifications Le tableau suivant attribue les spécifications correspondantes aux quatre modes de fonctionnement (courant/tension max.).
  • Page 15 3.4.2. les interconnexions Normal Parallèle Remarque : En mode parallèle, CH1 est la sortie principale et CH2 est la sortie secondaire. Pour obtenir les valeurs de sortie souhaitées, connectez toujours la charge à la sortie principale, c'est-à-dire CH1. Série Plus-moins Minus Ground Plus...
  • Page 16: Utilisation Du Menu Système

    3.5 Utilisation du menu système (1) Menu d'appel Appuyez sur la touche système, le menu système s'affiche à l'écran. (2) Mettre en évidence l'élément de menu  Appuyez sur ▲ / ▼ ou tournez le bouton rotatif pour passer d'un élément de menu à l'autre. ...
  • Page 17: Activation/Désactivation Des Sorties

    4. éléments de commande sur la plaque latérale avant Le chapitre suivant comprend :  Activer / désactiver les sorties  Régler la tension et le courant de sortie  Protection contre les surintensités et les surtensions  Mode horaire ...
  • Page 18: Régler La Tension Et Le Courant De Sortie

    4.2 Régler la tension et le courant de sortie Vous pouvez saisir les tensions et les courants à l'aide du champ numérique. Voir le tableau de la section 3.4.1 pour les spécifications des différents modes. Remarque : les entrées de courant et de tension ne sont pas accessibles en mode minuterie. ...
  • Page 19: Protection Contre Les Surtensions Et Les Surintensités

    4.3 Protection contre les surtensions et les surintensités Si la protection contre les surtensions (O.V.P) ou les surintensités (O.C.P) est activée, l'alimentation coupe automatiquement la sortie dès que la valeur limite fixée est dépassée. La limite O.V.P/O.C.P s'affiche en rouge et clignote, l'appareil émet une séquence de tonalités d'avertissement.
  • Page 20: Réglage De La Valeur De Protection Contre Les Surintensités

    4.3.2 Réglage de la valeur de protection contre les surintensités (1) Sélectionnez l'élément de menu O.C.P :  Mode indépendant Appuyez sur la touche Système, puis sur [Système → CH1 (CH2) → O.C.P].  Mode parallèle, mode série Appuyez sur la touche Système, puis sur [Système → O.C.P] en mode normal ; en mode minuterie [Système →...
  • Page 21 Fig. 5-1 Paramètres de la minuterie en mode normal Le paramètre sélectionné est mis en évidence. En mode normal ou plus-moins, appuyez sur la touche orange ON/OFF pour sélectionner le groupe de paramètres de gauche ou sur la touche bleue ON/OFF pour sélectionner le groupe de paramètres de droite. Utilisez les touches ▲...
  • Page 22: Gamme De Temporisation (Nombre De Pas De Séquence)

    à l'étape n° 0 si la sortie est à nouveau activée ultérieurement. 4.5 Enregistrer/Rappeler/Enregistrer (Save/Load/Record) Le PeakTech 6180 prend en charge les supports de données USB et la mémoire locale pour sauvegarder et charger les préréglages, ainsi que pour enregistrer périodiquement les valeurs actuelles. Les valeurs peuvent être enregistrées dans un fichier txt sur le support de données USB.
  • Page 23: Fonctions De Rappel Et De Suppression (Chargement/Suppression De Préréglages)

    4.5.2 Fonctions de rappel et de suppression (chargement/suppression de préréglages) (1) Appuyez sur Recall pour accéder au menu de préréglage (une nouvelle pression sur le bouton ferme le menu). Sélectionnez d'abord l'emplacement de stockage avec les touches▲ / ▼ et confirmez la sélection avec .
  • Page 24: Réglage De L'heure Du Système

    4.6.7. paramètres par défaut Appuyez sur le bouton Système et sélectionnez [Système →Défaut], ce qui permet de rappeler les paramètres par défaut. Voir le tableau suivant pour les paramètres par défaut du PeakTech 6180. Mode de travail Normal Plus-Minus Parallèle...
  • Page 25: Connexion Avec Le Pc

    5. connexion avec le PC Le PeakTech 6180 supporte une connexion au PC via USB et COM. Le logiciel fourni permet de contrôler à distance l'unité d'alimentation et de synchroniser les valeurs d'affichage de l'unité. (1) Installer le logiciel Installez le logiciel qui se trouve sur le CD joint.
  • Page 26: Dépannage

     Remettez l'appareil en marche après avoir effectué les mesures ci-dessus.  Si le problème persiste, contactez PeakTech Service. 2. Les valeurs initiales se comportent d'une manière inhabituelle :  Vérifiez si la tension a été réglée sur 0V. Si c'est le cas, modifiez la valeur de la tension.
  • Page 27: Spécifications Techniques

    7. spécifications techniques Les données suivantes sont basées sur une unité qui a été allumée pendant au moins 30 minutes dans les conditions ambiantes spécifiées. Canal 1/Canal 2 Fixe 5V 0 … 30V Normal/Parallèle 0 … 60V Tension Série Spécifications de la sortie Plus-moins -30V ...
  • Page 28: Annexe

    En cas de doute, placez l'appareil dans une pièce sèche pendant quelques heures. Annexe C : Glossaire Les termes anglais suivants sont utilisés dans ce manuel d'instructions et sur l'interface utilisateur du PeakTech 6180. En plus de la traduction pure en allemand, les termes sont brièvement expliqués ici si nécessaire.
  • Page 29 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. ® © PeakTech 09/2021 MP/HR/Ehr. PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49 (0) 4102 97398-80 +49 (0) 4102 97398-99 info@peaktech.de www.peaktech.de...
