Sommaire des Matières pour PeakTech 6230

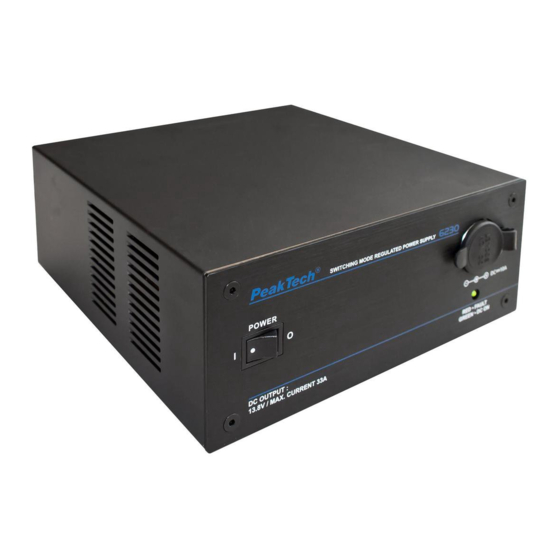

- Page 1 6230 PeakTech Instructions d'utilisation Alimentation à découpage à tension fixe...
- Page 2 1. les consignes de sécurité pour l'utilisation de l'appareil Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Nous confirmons par la présente que ce produit est conforme aux normes de protection essentielles de l'UKCA telles que spécifiées dans les instructions du Conseil pour l'adaptation des dispositions administratives pour le Royaume-Uni des règlements de 2016 sur la...
- Page 3 * Ne branchez l'appareil que sur des prises avec un conducteur de protection mis à la terre. * Ne posez pas l'appareil sur une surface humide ou mouillée. * Il est essentiel de laisser libres les fentes de ventilation du boîtier (si elles sont couvertes, il y a un risque d'accumulation de chaleur à...
- Page 4 * Évitez toute proximité avec des substances explosives et inflammables. * L'ouverture de l'appareil et les travaux d'entretien et de réparation ne doivent être effectués que par des techniciens de service qualifiés. * Ne posez pas l'avant de l'appareil sur l'établi ou le plan de travail pour éviter d'endommager les commandes.
- Page 5 2. introduction * Cette alimentation à découpage à tension fixe est conçue avec une haute immunité aux interférences radio et est particulièrement adaptée aux équipements radio alimentés en courant continu. Il convient également à une variété d'autres applications qui nécessitent une source de courant continu propre. * Le potentiomètre caché...
- Page 6 3. les affichages et les contrôles 1. interrupteur marche/arrêt 2. "Indicateur de sortie DC ON 3. prise allume-cigare de voiture (10 A max.) 4. Sortie principale de la tension CC 5. Ventilateur (vitesse variable) 6. Entrée secteur AC 7. Porte-fusible 8.
- Page 7 4. installation 1. Ce bloc d'alimentation est conçu pour une utilisation en intérieur uniquement, placez l'appareil dans un endroit bien ventilé et laissez un espace d'au moins 50 mm (2 pouces) de tous les côtés pour que le ventilateur puisse fonctionner. 2.
- Page 8 5. réglage fin de la tension de sortie (10 ~ 15 V) L'alimentation régulée a été réglée en usine sur une tension continue stable. Il est rare que vous ayez besoin d'effectuer un réglage fin pendant le fonctionnement normal, mais si vous avez besoin d'une tension de sortie différente, reportez-vous au paragraphe suivant pour connaître la procédure à...
-
Page 9: Données Techniques
6. données techniques Tension de sortie 10 ~ 15V DC Courant de sortie 33 A continu, 36 A max. (prise de sortie principale) (1min. 50% de cycle d'utilisation) ≤ 50 mVpp, 5 mVrms Ondulation résiduelle ≤ 20 mV (variation de ±10%) Contrôle du secteur ≤... - Page 10 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. PeakTech® 04/2021/Pt. /th/Ehr. PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
