Manuels Connexes pour PeakTech 6181
Sommaire des Matières pour PeakTech 6181

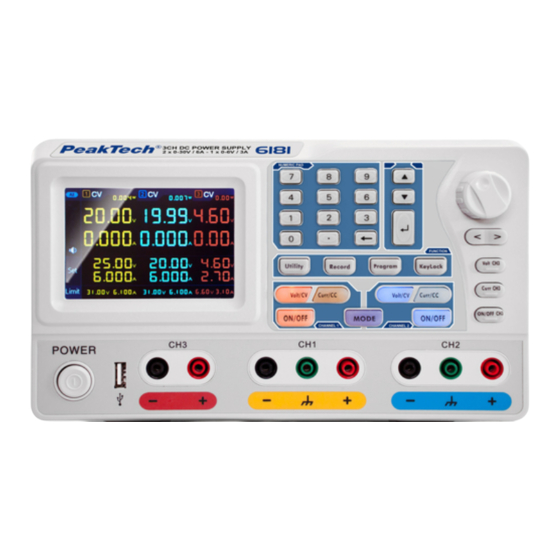

- Page 1 6181 ® PeakTech Bedienungsanleitung / Manuel d'utilisation Alimentation linéaire programmable pour laboratoire / Alimentation linéaire programmable...
-
Page 2: Table Des Matières
Table des matières Sujet Page Consignes de sécurité pour l'utilisation de l'appareil Introduction Démarrage rapide 3.1. Avant/arrière et interface utilisateur 3.1.1. Avant 3.1.2. Couverture arrière 3.1.3. Interface utilisateur 3.2. Inspection générale 3.3. Contrôle de l'allumage 3.4. Contrôle de sortie 3.4.1. Test de sortie de tension 3.4.2. - Page 3 1. consignes de sécurité pour l'utiliser Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Afin de garantir la sécurité de fonctionnement de l'appareil et d'éviter des blessures graves dues à des surtensions ou des courts-circuits, il est indispensable de respecter les consignes de sécurité...
-
Page 4: Introduction
2. introduction L'unité d'alimentation innovante PeakTech 6181 avec écran couleur TFT combine les avantages d'une unité d'alimentation de laboratoire à commande linéaire avec les options de commande à distance qui étaient auparavant principalement réservées aux alimentations à découpage. L'unité est commandée par le menu de navigation graphique et permet une commande et une programmation simples des nombreuses fonctions. -
Page 5: Démarrage Rapide
3. Démarrage rapide Le chapitre suivant comprend : Vue d'ensemble de l'avant et de l'arrière Aperçu de l'interface utilisateur Test initial du bloc d'alimentation Vérification des fonctions du bloc d'alimentation Vérification du respect des valeurs initiales ... -
Page 6: Avant/Arrière Et Interface Utilisateur
3.1 Avant/arrière et interface utilisateur 3.1.1. face avant Photo : Avant du PeakTech 6180 ① Afficher ② Champ de chiffres Entrée des paramètres. Touches numériques, point décimal et touche de remise à zéro inclus. ③ Boutons "haut" et Menu de sélection ou changement de paramètre "bas... - Page 7 Touche KeyLock : appuyez pendant 5 secondes pour activer le verrouillage des touches. Appuyez à nouveau pendant 5 secondes pour désactiver le verrouillage des touches. Explication de l'affichage du clavier Bouton ON/OFF Le bouton s'allume lorsque le canal a été activé Bouton Volt/CV Le bouton s'allume lorsque le canal est en mode de tension constante.
-
Page 8: Interface Utilisateur
3.1.3 Interface utilisateur Lorsque le mode de sortie est en mode sortie indépendante ou en mode suivi de canal, il y a deux modes d'affichage : mode trois canaux (CH1 & CH2 & CH3), mode deux canaux (CH1 & CH2), mode deux canaux (CH1 &... -
Page 9: Inspection Générale
S'il y a un dommage physique, un défaut de fonctionnement ou un problème de performance, veuillez contacter votre revendeur ou directement à PeakTech. Veuillez conserver l'emballage d'origine. Idéalement L'appareil doit toujours être envoyé dans son emballage d'origine pour éviter tout dommage pendant le transport. -
Page 10: Activation/Désactivation Des Sorties
(2) Allumez la sortie du canal et assurez-vous que le canal est en mode de tension constante (CV). (3) Réglez différentes valeurs de tension sur ce canal ; vérifiez que la valeur réelle de la tension est affichée et que la valeur réelle du courant est affichée comme étant proche de zéro. -
Page 11: Protection Contre Les Surtensions Et Les Surintensités
Régler la tension de sortie pour CH3 Appuyez sur le bouton Volt CH3 et le premier chiffre de l'affichage de la tension CH3 clignote. Effectuez les réglages comme décrit pour le canal CH1. Régler le courant de sortie pour CH1 ... -
Page 12: Réglage De La Protection Contre Les Surintensités
Entrée : Utilisez les touches numériques pour entrer la valeur souhaitée. L'ancienne valeur est écrasée. Appuyez sur pour confirmer l'entrée. Régler l'OVP pour le canal 2 Appuyez sur le bouton bleu Volt/CV et le premier chiffre de l'affichage de la tension de CH2 clignote. Appuyez maintenant sur le bouton ▼... -
Page 13: Sortie Programmable
4.4 Sortie programmable La fonction de sortie programmable permet de prédéfinir jusqu'à 100 groupes de paramètres de synchronisation. Lorsque vous activez la sortie programmable, l'instrument émet la tension et le courant prédéfinis dans la durée prédéfinie. 4.4.1 Vue des données Appuyez sur le bouton Programme. -
Page 14: Traitement Des Données
4.4.3 Traitement des données Appuyez sur la touche Programme et tournez le bouton pour passer au menu Traitement des données. Vous pouvez régler les paramètres de CH1 et CH2, notamment la tension, le courant et le temps de sortie. Cette fonction permet de créer 100 groupes de paramètres pour chaque canal. -
Page 15: Activation/Désactivation De La Sortie Programmable
4.4.4 Activation et désactivation de la sortie programmable Dans le menu Traitement des données : Mode indépendant (normal) Appuyez sur le bouton orange ON/OFF pour activer et désactiver la sortie programmable de CH1. Appuyez sur le bouton bleu ON/OFF pour activer et désactiver la sortie programmable de CH2. ... -
Page 16: Enregistrement Automatique
(4) Utilisez la touche ▼ pour sélectionner le sous-menu Recall. Appuyez sur la touche et un cadre rouge apparaît autour du paramètre enregistré. Appuyez sur les boutons ▲ / ▼ pour changer de ligne ou ＜ / ＞ pour changer de page. -
Page 17: Mode De Sortie
Affichage du graphique Affichage de la table (4) Utilisez la touche ▼ pour passer au sous-menu Effacer. Appuyez sur la touche pour effacer les relevés. 4.6 Mode de sortie Le mode de sortie peut simplifier l'entrée des paramètres de CH1 et CH2. Le réglage du mode de sortie s'applique uniquement à... - Page 18 La méthode de connexion de la connexion parallèle de CH1 et CH2 est comme dans le Figure décrite ci-dessous : Piste série (mode série) Si CH1 et CH2 sont connectés en série, vous pouvez sélectionner ce mode pour simplifier la saisie des paramètres. Il vous suffit de définir les paramètres du canal combiné.
- Page 19 La méthode de connexion du circuit série de CH1 et CH2 est la même que dans l'exemple ci-dessous. Figure décrite ci-dessous : Voie du canal (mode dépendant) En mode de sortie indépendante, réglez les paramètres de sortie de CH1 et CH2 et passez en mode de suivi des canaux.
-
Page 20: Paramètres De L'utilitaire (Système)
4.8.2 Paramètres par défaut Appuyez sur la touche Utility, puis sur le bouton rotatif pour passer au sous-menu Default. Appuyez sur et paramètres par défaut seront rappelés. Voir le tableau suivant des paramètres par défaut du PeakTech 6181. Sortie Volt... -
Page 21: Mise À Jour
Utilitaire Série Odd-Even Aucun Bits d'arrêt Port Adresse IP 192.168.001.099 Masque de sous-réseau 255.255.255.000 Paramètres Passerelle 192.168.001.001 Port 3000 Sauvez Localisation Interne Paramètres Magasins Localisation Interne Dossier Intervalle Voiture Points 1000 Dossier Enregistrement Statut Lire Voir Localisation Interne Dossier Afficher Graphique Vue des Localisation... -
Page 22: Interface Lan
4.9.2 Interface LAN Appuyez sur la touche Utility et tournez le bouton jusqu'à ce que vous atteigniez le menu Port Set. Le menu Série est actif. Utilisez la touche ▼ pour activer le sous-menu LAN Set. (1) Appuyez sur le bouton pour lancer le mode d'édition. -
Page 23: Dépannage
Remettez l'appareil en marche après avoir effectué les mesures ci-dessus. Si le problème persiste, contactez PeakTech Service. 2. Les valeurs initiales se comportent d'une manière inhabituelle : Vérifiez si la tension a été réglée sur 0V. Si c'est le cas, modifiez la valeur de la tension. -
Page 24: Spécifications Techniques
6. spécifications techniques Les données suivantes sont basées sur une unité qui a été allumée pendant au moins 30 minutes dans les conditions ambiantes spécifiées. Canal 1/Canal 2 Canal 3 0 … 30V Normal/Parallèle 0 … 6V Tension 0 … 60V Série Spécifications de la sortie Normal /Série... -
Page 25: Annexe
7. annexe Annexe A : Accessoires Accessoires standard : Câble secteur avec la fiche secteur prévue pour votre pays Câble de données USB CD avec "Digit Power Software" et instructions d'utilisation Annexe B : Entretien et nettoyage Entretien général Ne stockez pas et n'utilisez pas l'appareil à... - Page 26 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. ® © PeakTech 09-2021 Hon. PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49 (0) 4102 97398-80 +49 (0) 4102 97398-99 info@peaktech.de www.peaktech.de...
