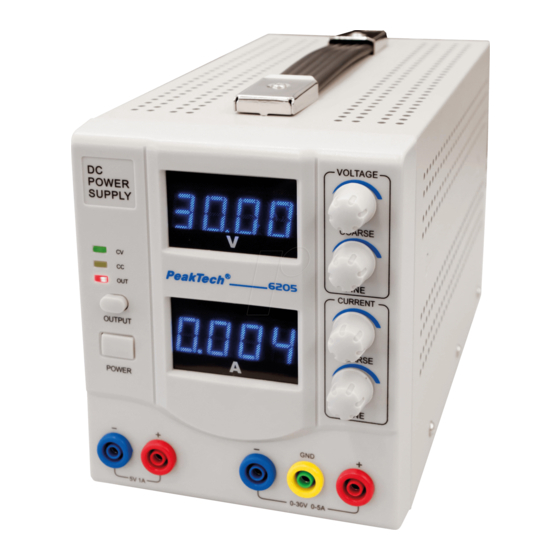

- Page 1 6205 PeakTech Mode d'emploi Alimentation de laboratoire stabilisée...
-
Page 2: Consignes De Sécurité Pour L'utilisation De L'appareil
1. consignes de sécurité pour l'utilisation de l'appareil Ce produit est conforme aux exigences des directives suivantes de l'Union européenne relatives à la conformité CE : 2014/30/UE (compatibilité électromagnétique), 2014/35/UE (basse tension), 2011/65/UE (RoHS). Pour la sécurité de fonctionnement de l'appareil et pour éviter des blessures graves dues à des surtensions ou des courts-circuits, il est impératif de respecter les consignes de sécurité... - Page 3 ® Le PeakTech 6205 est une alimentation de laboratoire à régulation de précision. Il dispose d'un fonctionnement à tension constante, d'un fonctionnement à courant constant, d'une fonction de protection contre les surtensions et les surcharges et peut fonctionner 8 heures en continu à pleine charge.
- Page 4 3. les affichages et les éléments de commande de l'appareil Bouton marche/arrêt Indicateur de courant Bouton Output ON/OFF : une fois que l'appareil est allumé, il est en état de protection de sortie (pas de tension de sortie sur toutes les sorties et l'indicateur OUTPUT [4] est éteint). Lorsque l'on appuie sur la touche Output ON/OFF, toutes les sorties délivrent la tension définie et l'indicateur OUTPUT [4] affiche ON.
- Page 5 23. Ventilateur 24. Prise d'entrée du réseau 25. Porte-fusible : 230V = 3,15A/250V ; 115V = 6A/250V 26. Sélecteur de tension d'entrée : Pour sélectionner la tension d'entrée requise 115/230 V CA ; 50/60 Hz +/-10...
-
Page 6: Données Techniques
4. données techniques Tension d'entrée 115/230 V ; 50/60 Hz (commutable) ; +/-10 Fusible 115 V : F 6 A / 250 V 230 V : F 3,15 A / 250 V 0 – 30 V Tension de sortie 0 – 5 A Courant de sortie Puissance de sortie 150 W max. -
Page 7: Fonctionnement De L'appareil
5. fonctionnement de l'appareil 5.1. réglage de la tension de sortie Branchez l'adaptateur secteur sur une source d'alimentation. Appuyez sur l'interrupteur d'alimentation [1] pour mettre l'appareil sous tension. Pour régler la tension, utilisez les régulateurs de tension "VOLTAGE COARSE" [8] et "VOLTAGE FINE"... - Page 8 5.2. réglage du courant de sortie Branchez l'adaptateur secteur sur une source d'alimentation. Pour régler la tension de sortie sur 2 - 5V, voir la section "5.1 Réglage de la tension de sortie" étapes 1 à 6. Tournez les boutons de réglage du courant "CURRENT COARSE" [10] et "CURRENT FINE" [11] dans le sens inverse des aiguilles d'une montre pour régler la valeur minimale.
- Page 9 5.3. sortie à tension fixe Branchez l'adaptateur secteur sur une source d'alimentation. Dès que l'appareil est allumé, 5V sont présents sur la sortie de tension fixe. Reliez le circuit aux prises de sortie [15, 16]. Remarque : La sortie à tension fixe n'est pas stabilisée. Si le courant de sortie maximal de 1A est dépassé, la tension de sortie de 5V ne peut pas être maintenue stable et s'effondre.
-
Page 10: Remplacement Du Fusible
6. remplacement du fusible Attention ! Assurez-vous que toutes les connexions au réseau électrique sont déconnectées, sinon il y a un risque de choc électrique. Retirer le porte-fusible Débranchez toutes les connexions aux sorties et retirez le câble d'alimentation du bloc d'alimentation. - Page 11 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. ® PeakTech 07/2021 Po/Lie/Ehr PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 info@peaktech.de www.peaktech.de...
