Fleischmann 9119 Manuel D'utilisation

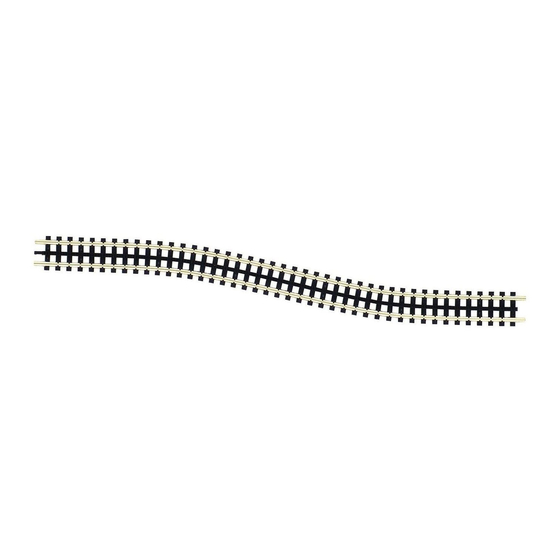

Rail à crémaillère 9119
Le rail à crémaillère 9119 est flexible et il se fixe au moyen des clous 9409.
Lors de l'élaboration du tracé de la voie, il faut tenir comp e des détails suivants:
1. Le passage du terrain plat à la rampe et vice versa doit se faire progressivement et non pas brutalement par une cassure de la voie.
2. La crémaillère doit débuter en terrain plat environ une longueur de train avant le commencement de la rampe. Il faut placer la locomotive sur la
voie, de telle sorte que son engrenage d'entraînement se trouve de côté aval. Les wagons sont attelés du côté amont. C'est de cette façon qu'on
obtient le meilleur rendement (fig. 1).
3. Il faut veiller à ce que, dans les courbes, les tiges inférieures des attelages ne trainent sur la crémaillère; il y a lieu éventuellement de les rac-
courcir légèrement. Au cours d'un mouvement latéral, l'attelage ne peut donc jamais toucher la crémaillère (fig. 1). Les attelages PROFI peuvent
amener quelques problèmes lorsqu'un convoi est tenu de gravir une forte pente. Pour ce cas particulier, nous recommandons d'équiper la rame
d'attelages standard conventionnels.
4. Le raccourcissement de la crémaillère ne peut se faire qu'à l'endroit où on repasse en rail normal. Si ce tronçonnement devait se faire ailleurs, il
en resulterait des inégalités dans la succession des dents de la crémaillère et celà pourrait entraîner des déraillements de la locomotive.
5. Les aiguillages doivent toujours être placés en terrain plat.
6. Le rail à crémaillère se laisse cintrer aussi bien verticalement que horizontalement. En courbe on ne peut jamais descendre en dessous du rayon
de 192 mm.
7. La rampe maximum en alignement droit ne peut dépasser 25%. En courbe, le pourcentage de la rampe doit être inférieur; ainsi pour une courbe
au rayon de 192 mm, l'inclinaison ne peut être supérieure à 10%.
Montage des rails à crémaillère.
Pour le raccordement à un rail normal, il faut d'abord équiper celui-ci d'une seconde eclisse 9404 et ensuite y enfiler un rail à crémaillère par le
côté muni d'une rainure. De cette façon le travelages en plastique des 2 rails se rejoignent et les rails eux-mêmes sont reliés par les éclisses. Au cas
ou il faudrait raccourcir ces rails, il faut le faire au moyen d'une pince coupante latérale et de préférence légèrement en biais de façon à ce que la
tête du rail soit un peu plus longue que le pied (fig. 2).
On fixe ensuite la première moitié du rail avec des clous 9409 engagés dans les trous prévus à cet effet. Pour ce travail il faut utiliser un chasse-
clous afin de ne pas endommager la crémaillère avec la marteau (fig. 3).
Ensuite on coupe les rails à la longueur voulue en tenant compte de la longueur du travelage, on y engage 2 éclisses métalliques 9404 et on
raccorde le rail suivant (fig. 4 et 5).
Si la voie est posée en courbe, il faut terminer le cintrage de la voie avant de couper les rails parce que ceux-ci présentent des longueurs différentes
en fonction du rayon de courbure. Lors du placement du rail suivant, le crochet du premier rail doit être fermement accroché dans la rainure du
suivant. Ceci est une condition primordiale pour obtenir un passage convenable de l'engrenage de la locomotive (fig. 6).
On fixe à nouveau jusqu'à mi-longueur du rail suivant et on recoupe les profilés à longueur et ainsi de suite. Pour finir on enlève au moyen d'une
fine lime le métal superflu restant aux endroits coupés à la pince.
