8
VOTRE FAUTEUIL MOTORISE
La Quantum R-TRAK
Votre fauteuil motorisé comporte deux assemblages
principaux : l'assemblage du siège et l'assemblage de la base
motorisée. En règle générale, l'ensemble de siège comprend
les accoudoirs, le dossier et la base du siège. L'ensemble
de base d'alimentation comprend deux ensembles moteur/
frein, deux roues motrices, deux roues anti-basculement
arrière, deux roulettes avant, deux batteries et des faisceaux
de câbles. Voir Quantum R-TRAK (page 4) et la figure 1.
INTERDIT!
La tension du ressort sur votre fauteuil motorisé a été
réglée à l'usine. Cette tension satisfait les besoins de
la majorité des usagers. Ne changez pas la tension
d'aucun ressort sur votre fauteuil motorisé.tahnka
Composantes électriques
Les composantes électriques sont le contrôleur, les batteries
et les moteurs. Les batteries, les moteurs et le module
d'alimentation du contrôleur (si équipé) sont situés sur la
base motorisée. Le contrôleur est situé sur le module de
siège. Les composantes sont reliées entre elles à l'aide de
un ou plusieurs câbles. Voir la figure 1.
Connecteur du contrôleur: Endroit ou le contrôleur se
branche à la base motorisée. Chaque contrôleur utilise un
type différent de câble. Sans égard au type de contrôleur
utilisé, le câble doit toujours être fixé de façon à ce que celui-
ci ne traîne pas sur le plancher.
Connecteurs
des
moteurs:
branchement des moteurs à la base motorisée.
Connecteurs
des
batteries:
branchement des batteriess à la base motorisée.
Module d'alimentation du contrôleur: Celui-ci établit le
contact entre les batteries et les moteurs.
Disjoncteur circuit principal (situé sur le côté droite
de la châssis): Le disjoncteur principal est une fonction
de sécurité intégrée à votre fauteuil motorisé. Lorsque
les batteries et les moteurs sont fortement sollicités (par
exemple, à cause de charges excessives), le disjoncteur
principal se déclenche pour éviter d'endommager les
moteurs et l'électronique.
Réceptacles
pour
le
Réceptacles
pour
le
Avant du fauteuil
motorisé
Aux connecteurs du
moteur
Disjoncteur
principal

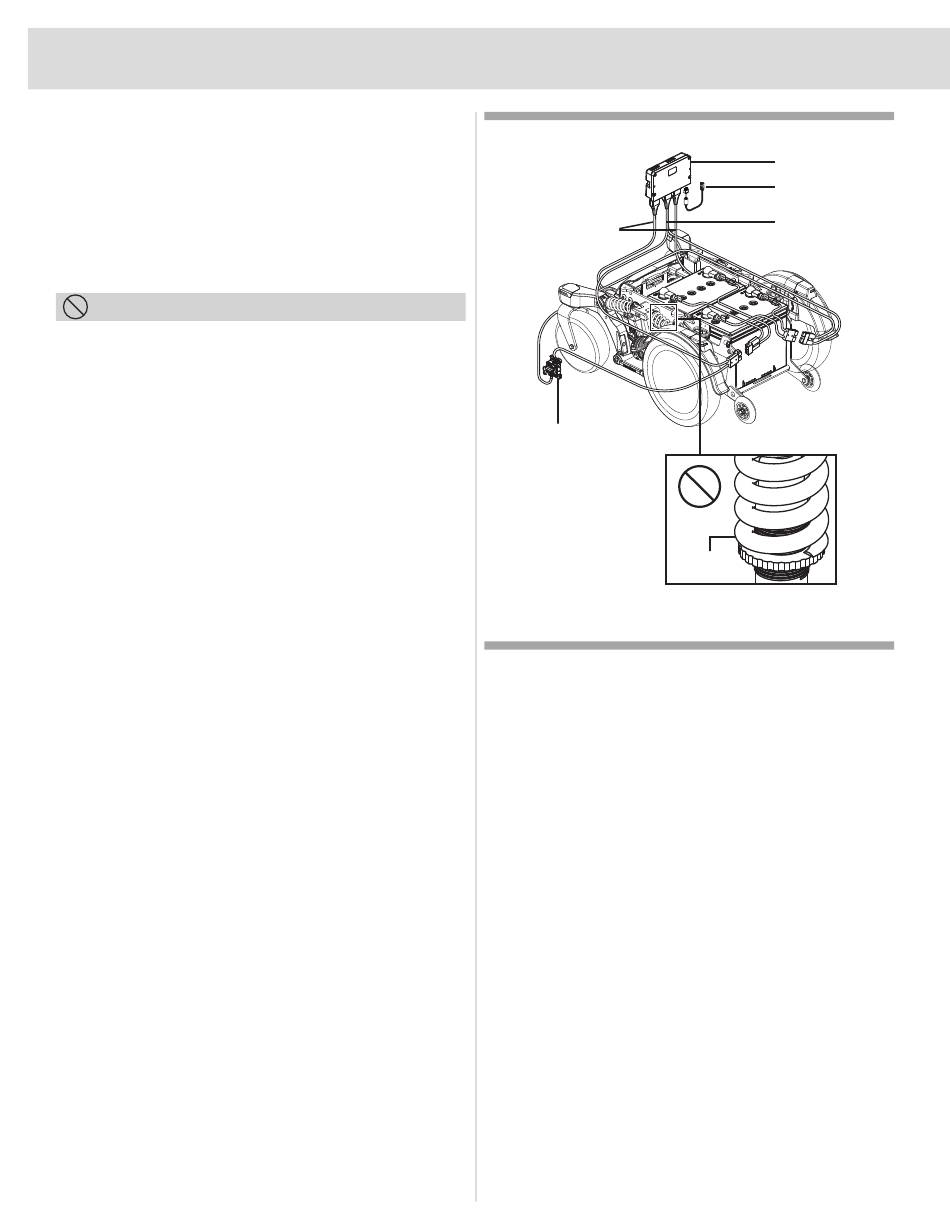

Figure 1. Composants électriques Quantum R-TRAK
Quantum R-TRAK: Si le circuit se déclenche, laissez
votre fauteuil motorisé «se reposer» pendant environ une
minute. Ensuite, retournez la palette sur le disjoncteur pour
réinitialiser le système. Allumez le contrôleur et poursuivez
son fonctionnement normal. Si le disjoncteur principal
continue de se déclencher à plusieurs reprises, contactez
votre fournisseur Quantum Rehab.
Le disjoncteur du Quantum R-Trak fonctionne également
comme un interrupteur d'isolation de batterie. Les batteries
peuvent être isolées du système en appuyant sur le bouton
jaune. Lorsque l'alimentation du système est requise, il
suffit de rabattre la palette du disjoncteur pour rétablir
l'alimentation.
Module
d'alimentation du
contrôleur
Connecteur du
contrôleur
Vers les connecteurs
de batterie
Arrière du fauteuil
motorisé
Ressort de
suspension
