Ce manuel a pour but de fournir aux Centres d'As-
sistance les informations nécessaires à une bonne
procédure d'entretien, de démontage et de
réparation des moteurs K1250 AVD, 1450 AVD et
K1600 AVD.
Les interventions sur le moteur doivent être réalisées
uniquement par un personnel autorisé et formé,
en respectant les prescriptions reportées dans les
pages qui suivent, et conformément aux normes de
sécurité en vigueur dans le pays d'utilisation.

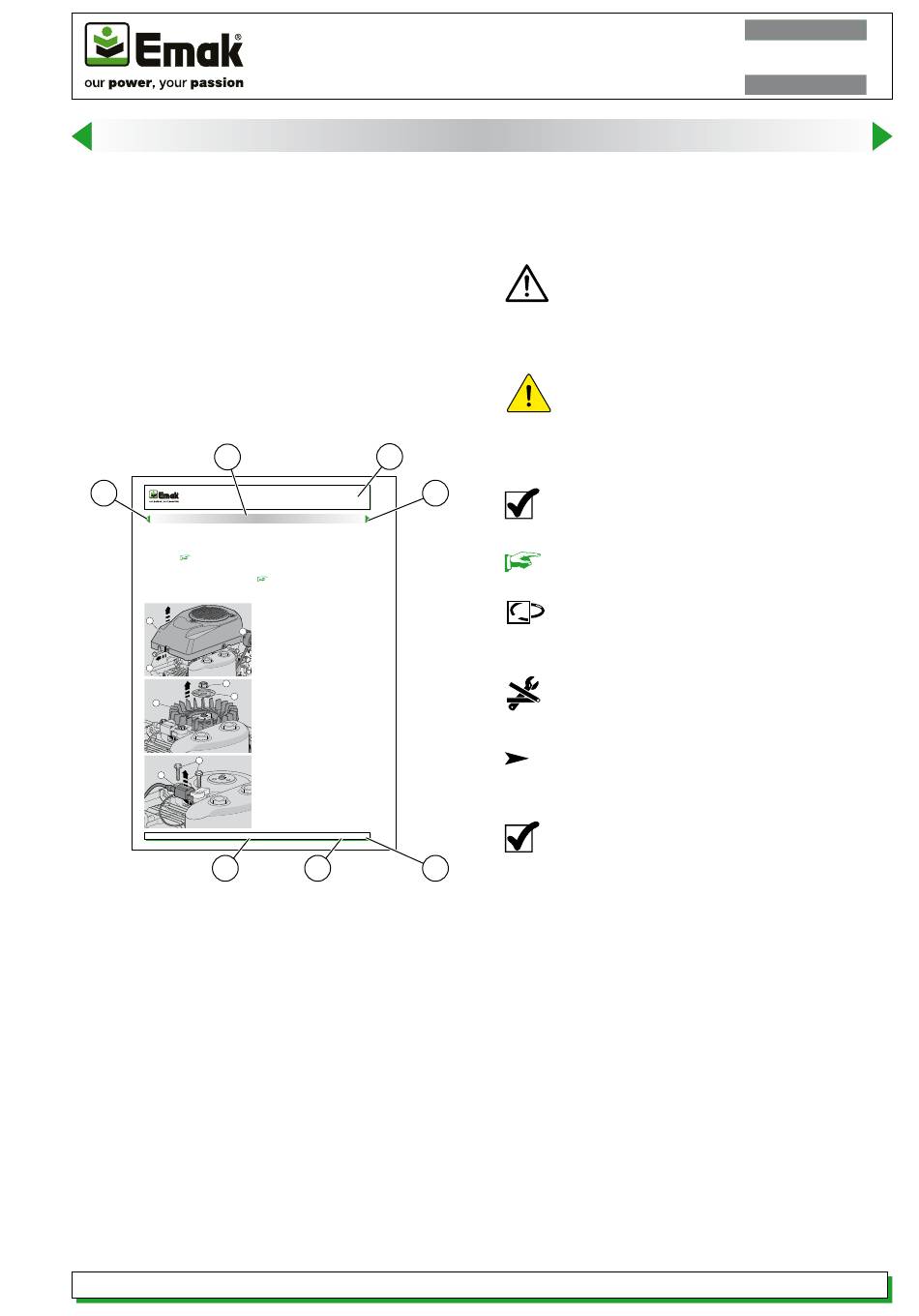

Chaque page du manuel donne les informations
suivantes:
B
C
Moteur K1250 AVD - K1450 AVD - K1600 AVD
6. GROUPE DE DÉMARRAGE
Informations générales
Le groupe de démarrage est constitué du démarreur monté sur le bâti du moteur, qui transmet le mouve-
ment au volant puis à l'arbre moteur.
Pour les remèdes aux problèmes de mauvais fonctionnement du groupe de démarrage, voir le chapitre
correspondant
[
14].
Le démarreur est placé sur le côté droit du moteur. Pour son entretien, démonter le moteur de la machine
en suivant les indications reportées au paragraphe
Procéder ensuite aux opérations reportées ci-après.
1
2
2
3
5
4
7
6
Manuel des ateliers
F
A: Type de moteur pour lequel cette page est
valable ;
B: Indication du chapitre et du thème qui va être
traité, avec la numérotation correspondante ;
C: Chapitres précédents ou suivants par rapport
au chapitre actuel ;
D: Date de publication ou de révision éventuelle ;
E: Numéro de révision ;
F: Numérotation progressive des pages.
Manuel des ateliers
Moteur K1250 AVD - K1450 AVD - K1600 AVD
INTRODUCTION AU MANUEL
A
[
11.1].
6.1.
Remplacement des brosses
1 - Enlever la calotte (1) du moteur en dévissant
les trois vis (2).
2 - A l'aide d'un pistolet pneumatique, dévisser
l'écrou (3), extraire la soufflante (4) et récupérer
les rondelles de calage (5).
3 - Enlever la bobine électronique (6) en dévissant
les vis (7).
page 18
Release 00 - 10/2007
E
Le manuel reporte des pictogrammes représen-
tant des messages d'attention particulière, de
situations de risque, de recommandations et de
prescriptions :
Attire l'attention sur une opération qui dans
son exécution requiert un soin particulier, our
ne pas risquer de nuire à la fonctionnalité et
à la sécurité de la machine.
Attire l'attention sur une opération qui dans
son exécution requiert un soin particulier, our
ne pas risquer de nuire à l'intégrité physique
de la personne qui exécute le travail.
C
REMARQUE : Rappelle l'attention sur des re-
commandations du Constructeur.
Indique le renvoi à une autre procédure ou
à une autre partie du manuel.
Conseille les vérifications à effectuer et le
remplacement éventuel des garnitures et
des joints toriques.
Rappelle l'utilisation d'outils spéciaux.
Met en èvidence toutes les opèrations qui
demandent differentes modalitès d'interve-
tion en fonction de la version du moteur.
REMARQUE: Dans la description des procédu-
res, toutes les indications "droite", "gauche",
D
"avant", "arrière", "supérieur" et "inférieur",
se rapportent au moteur monté sur le mi-
nitracteur, vu de la position de travail de
l'utilisateur.
Nous vous recommandons de lire attentivement
ce manuel de façon à acquérir une bonne con-
naissance de base du moteur, indispensable pour
pouvoir intervenir rationnellement, sans erreurs et
sans pertes de temps inutiles.
pag. 5
