Instruction Manual For Induction Hob

Manuel d'instruction pour plaque à induction

Thank you for purchasing the ROSIERES induction hob. Please read this instruction manual

carefully before using the hob and keep it in a safe place for future reference.

RIEFS644SCA

.ENGLISH.....................

.FRANCAIS...................

Sommaire des Matières pour ROSIERES RIEFS644SCA

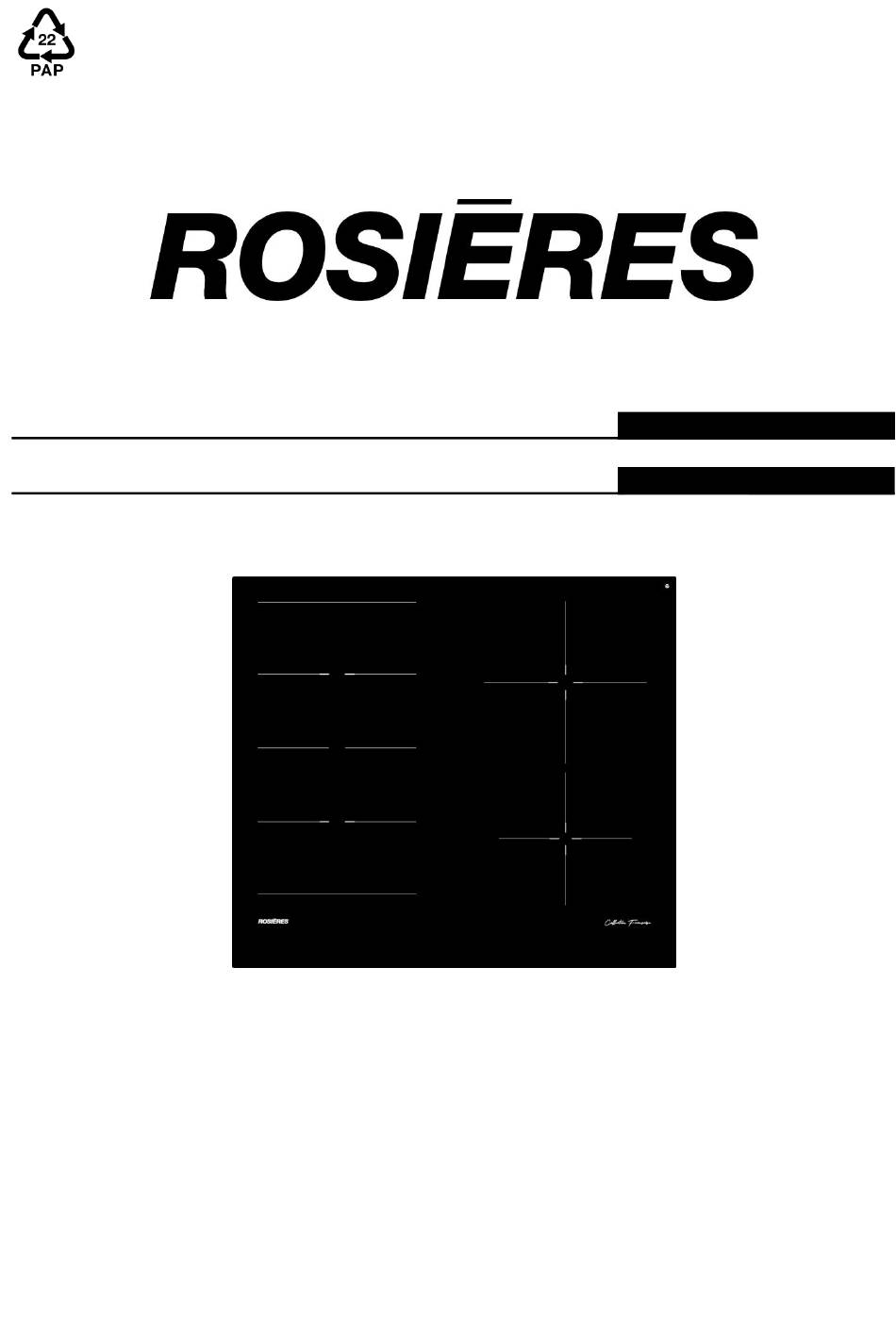

Page 1 Instruction Manual For Induction Hob .ENGLISH………………... Manuel d’instruction pour plaque à induction .FRANCAIS……………..RIEFS644SCA Thank you for purchasing the ROSIERES induction hob. Please read this instruction manual carefully before using the hob and keep it in a safe place for future reference.
Page 3 SUMMARY SAFETY ............................4 ......................4 RECAUTIONS BEFORE USING ........................5 SING THE APPLIANCE ................6 RECAUTIONS NOT TO DAMAGE THE APPLIANCE ................7 RECAUTIONS IN CASE OF APPLIANCE FAILURE ........................7 THER PROTECTIONS DESCRIPTION OF THE APPLIANCE ................... 8 .......................
Page 4 SAFETY Precautions before using • Unpack all the materials. • The installation and connecting of the appliance have to be done by approved specialists. The manufacturer cannot be responsible for damage caused by building-in or connecting errors. • To be used, the appliance must be well-equipped and installed in a kitchen unit and an adapted and approved work surface.
Page 5 Using the appliance • Switch the heating zones off after using. • Keep an eye on the cooking using grease or oils: that may quickly ignite. • Be careful not to burn yourself while or after using the appliance. • Make sure no cable of any fixed or moving appliance contacts with the glass or the hot saucepan.
Page 6 Precautions not to damage the appliance • Raw pan bottoms or damaged saucepans (not enamelled cast iron pots,) may damage the ceramic glass. • Sand or other abrasive materials may damage ceramic glass. • Avoid dropping objects, even little ones, on the vitroceramic. •...
Page 7 Precautions in case of appliance failure • If a defect is noticed, switch on the appliance and turn off the electrical supplying. • If the ceramic glass is cracked or fissured, you must unplug the appliance and contact the after sales service. •...
Page 8 DESCRIPTION OF THE APPLIANCE Technical characteristics Type RIEFS644SCA Total power 7400 W Energy consumption for the hob EC 187.7 Wh/kg Front left heating zone 210 x 190 mm Minimum detection Ø 110 mm Nominal level* 2100 W Booster level* 2500 / 3000 W...
Page 9 USE OF THE APPLIANCE Display Display Designation Description Zero The heating zone is activated. 1…9 Booster level Selection of the cooking level. No pan detection No pan or inadequate pan. Heat accelerator Automatic cooking. Error message Electronic failure. Residual heat The heating zone is hot.
Page 10 Power selection zone “SLIDER” and timer setting zone To select the power with the slider, slide your finger on the “SLIDER” zone. You can already have a direct access if you put your finger directly on the chosen level. Power selection zone “SLIDER” and timer setting zone “SLIDER“...
Page 11 Residual heat indication After the switch off of a heating zone or the complete stop of the hob, the heating zones are still hot and indicates [ H ] on the display. The symbol [ H ] disappears when the heating zones may be touched without danger. As far as the residual heat indicators are on light, don’t touch the heating zones and don’t put any heat sensitive object on them.
Page 12 Timer The timer is able to be used simultaneous with all heating zones and this with different time settings from 1 minute to 1 hour and 59 minutes (displayed [1.59]) for each heating zone. • Setting and modification of the cooking time: Action Control panel Display...
Page 13 Automatic cooking All the cooking zones are equipped with an automatic cooking device. The cooking zone starts at full power during a certain time, and then reduces automatically its power on the pre-selected level. • Start-up: Action Control panel Display slide on the “SLIDER“...
Page 14 “Keep warm” Function This function allows the reach and automatically maintains at the temperature of 70°C. This will avoid liquids overflowing and fast burning at the bottom of the pan. • To engage, to start the function « Keep warm »: Action Control panel Display...
Page 15 “Chef“ function This function changes the hob in 2 big zones. Power settings are factory-set, but can be adapted during the cooking and will be saved for future cooking processes. • Start up/stop the chef function: Action Control panel Display Engage the chef function press [ [ 5 ] et [...
Page 16 COOKING ADVICES Pan quality Adapted materials: steel, enamelled steel, cast iron, ferromagnetic stainless-steel, aluminium with ferromagnetic bottom. Not adapted materials: aluminium and stainless-steel without ferromagnetic bottom, cupper, brass, glass, ceramic, porcelain. The manufacturers specify if their products are compatible induction. To check if pans are compatibles: •...
Page 17 Examples of cooking power setting (the values below are indicative) 1 to 2 Melting Sauces, butter, chocolate, gelatine Reheating Dishes prepared beforehand 2 to 3 Simmering Rice, pudding, sugar syrup Defrosting Dried vegetables, fish, frozen products 3 to 4 Steam Vegetables, fish, meat 4 to 5 Water...
Page 18 The control panel displays [ E ]: • The electronic system is defective. • Disconnect and replug the hob. • Call after sales One or all cooking zone cut-off: • The safety system functioned. • You forgot to cut-off the cooking zone for a long time. •...
Page 19 ENVIRONMENT PRESERVATION • The materials of packing are ecological and recyclable. • The electronic appliances are composed of recyclable, and sometimes harmful materials for the environment, but necessary to the good running and the safety of the appliance. • Don't throw your appliance with the household refuses •...
Page 20 • The cut out sizes are: Casing Glass length Glass width Cutting length Cutting width thickness RIEFS644SCA 590 mm 520 mm 560 mm 490 mm 50 mm • Ensure that there is a distance of 50 mm between the hob and the wall or sides.
Page 21 Caution! This appliance must only be connected to a network 230 V~ 50/60 Hz. Always connect the earth wire. Respect the connection diagram. The connection box is located underneath at the back of the hob casing. To open the cover use a medium screwdriver.
Page 22 This appliance is labelled in accordance with European Directive 2012/19/EU regarding electric and electronic appliance (WEEE). The WEEE contain both polluting substances (that can have a negative effect on the environment) and base elements (that can be reused). It is important that the WEEE undergo specific treatments to correctly remove and dispose of the pollutants and recover all the materials.
Page 23 SOMMAIRE SECURITE ........................... 24 ................24 RECAUTIONS AVANT UTILISATION EN CUISSON ’ ......................25 TILISATION DE L APPAREIL ’ ..............26 RECAUTIONS POUR NE PAS DETERIORER L APPAREIL ’ ..............27 RECAUTIONS EN CAS DE DEFAILLANCE DE L APPAREIL ....................... 27 UTRES PROTECTIONS DESCRIPTION DE L’APPAREIL ....................
Page 24 SECURITE Précautions avant utilisation en cuisson • Retirez toutes les parties de l’emballage. • L’installation et le branchement électrique de l’appareil sont à confier à des spécialistes agrées. Le fabricant ne saurait être tenu responsable des dommages résultant d’une erreur d’encastrement ou de raccordement.
Page 25 Utilisation de l’appareil • Coupez toujours les foyers après utilisation. • Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s’enflammer rapidement. • Prenez garde aux risques de brûlures pendant et après l’utilisation de l’appareil. •...
Page 26 Précautions pour ne pas détériorer l’appareil • Les casseroles à semelles brutes (fonte non émaillée,…) ou abîmées peuvent endommager la vitrocéramique. • La présence de sable ou d’autres matériaux abrasifs peut endommager la vitrocéramique. • Evitez de faire chuter des objets, mêmes petits, sur la vitrocéramique.
Page 27 Précautions en cas de défaillance de l’appareil • Si un défaut est constaté, il faut débrancher l’appareil et couper l’alimentation électrique. • En cas de fêlure ou de fissure de la vitrocéramique il faut impérativement débrancher l’appareil du réseau électrique et prévenir le service après-vente.
Page 28 DESCRIPTION DE L’APPAREIL Caractéristiques techniques Type RIEFS644SCA Puissance Totale 7400 W Consommation d’énergie de la table de cuisson EC 187.7 Wh/kg Zone avant gauche 210 x 190 mm Détection minimum Ø 110 mm Puissance nominale* 2100 W Puissance du booster* 2500 / 3000 W Catégorie de la casserole standard**...
Page 29 UTILISATION DE L’APPAREIL Affichage Affichage Désignation Description Zéro La zone de chauffe est activée. 1…9 Niveau de puissance Choix du niveau de cuisson. Non détection de casserole Récipient manquant ou inapproprié. Accélérateur de chauffe Cuisson automatique. Message d’erreur Défaut de circuit électronique. Chaleur résiduelle La zone de cuisson est chaude.
Page 30 Touches sensitives Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore. Dans le cas d’une utilisation générale n’appuyez que sur une seule touche à la fois. Zone de sélection de puissance «...
Page 31 Détection de récipient Pour davantage de confort et de simplicité, cette table de cuisson est équipée d’une commande interactive. Après allumage de la table, lorsque vous posez une casserole sur la plaque de cuisson, la commande détecte automatiquement sa position et vous informe du slider à manipuler en affichant le symbole «...
Page 32 Fonction booster et double booster La fonction Booster [ P ] et Double booster [ ] octroie un renforcement de puissance à la zone de cuisson sélectionnée. Si ces fonctions sont activées, les zones de cuisson fonctionnent pendant 5 minutes avec une puissance nettement plus élevée.
Page 33 Fonction minuterie La minuterie peut être affectée simultanément à tous les foyers de cuisson et ceci avec des réglages de temps de minuterie différents de 1 minutes à 1 heure et 59 minutes (affichage [ 1.59 ]) pour chacune des zones. •...
Page 34 Programmation d’automatisme de cuisson Toutes les zones de cuisson sont équipées d’un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau présélectionné. •...
Page 35 Fonction « Maintien au chaud » Cette fonction de maintien au chaud permet d’atteindre et de maintenir automatiquement une température de 70°C. La durée maximale de maintien au chaud est de 2 heures. Ceci évitera aux liquides de déborder et aux mets d’attacher au fond de la casserole. •...
Page 36 Fonction chef Cette fonction change la plaque de cuisson en 2 grandes zones. Des puissances sont paramétrées en sortie d'usine mais celle-ci peuvent être adapté en cours de cuisson et seront sauvegarder pour les prochains processus de cuisson. • Enclencher / arrêter la fonction chef: Action Bandeau de commande Afficheur...
Page 37 CONSEILS DE CUISSON Qualité des casseroles Matériaux adaptés: acier, acier émaillé, fonte, inox à fond ferro-magnétique, aluminium à fond ferro-magnétique. Matériaux non adaptés: aluminium et inox à fond non ferro-magnétique, cuivre, laiton, verre, céramique, porcelaine. Les fabricants spécifient si leurs produits sont compatibles induction. Pour vérifier si des casseroles sont compatibles: •...
Page 38 Exemples de réglage des puissances de cuisson (Les valeurs ci-dessous sont indicatives) Faire fondre Sauces, beurre, chocolat, gélatine 1 à 2 Réchauffer Plats pré-cuisinés Gonfler Riz, pudding et plats cuisinés 2 à 3 Décongélation Légumes, poisson, produits congelés 3 à 4 Vapeur Légumes, poissons, viande Pommes de terre à...
Page 39 L’une des zones ou l’ensemble du plan de cuisson se déclenche: • Le déclenchement de sécurité a fonctionné. • Celui-ci s’actionne dans le cas ou vous avez oublié de couper une des zones de chauffe. • Il s’enclenche également lorsqu’une ou plusieurs touches sensitives sont couvertes. •...
Page 40 PROTECTION DE L’ENVIRONNEMENT • Les matériaux d’emballage sont écologiques et recyclables. • Les appareils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l’environnement, mais nécessaires au bon fonctionnement et à la sécurité de l’appareil. • Ne jetez en aucun cas votre appareil avec les déchets ménagers.
Page 41 Longueur de la Largeur de la Epaisseur verre verre découpe découpe caisson RIEFS644SCA 590 mm 520 mm 560 mm 490 mm 50 mm • La distance entre la table de cuisson et le mur doit être au minimum de 50mm.
Page 42 Attention ! Cet appareil n’est conçu que pour une alimentation en 230 V~ 50/60 Hz. Raccordez toujours le fil de terre de protection. Respectez le schéma de raccordement. Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d’un tournevis moyen.
Page 43 Cet appareil est étiqueté conformément à la directive européenne 2012/19/UE relative aux appareils électriques et électroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (qui peuvent avoir un effet négatif sur l'environnement) et des éléments de base (qui peuvent être réutilisés). Il est important que les DEEE subissent des traitements spécifiques afin d'éliminer correctement les substances polluantes et de récupérer tous les matériaux.
Page 44 31751-0...
