iTEMP TMT36
Endress+Hauser

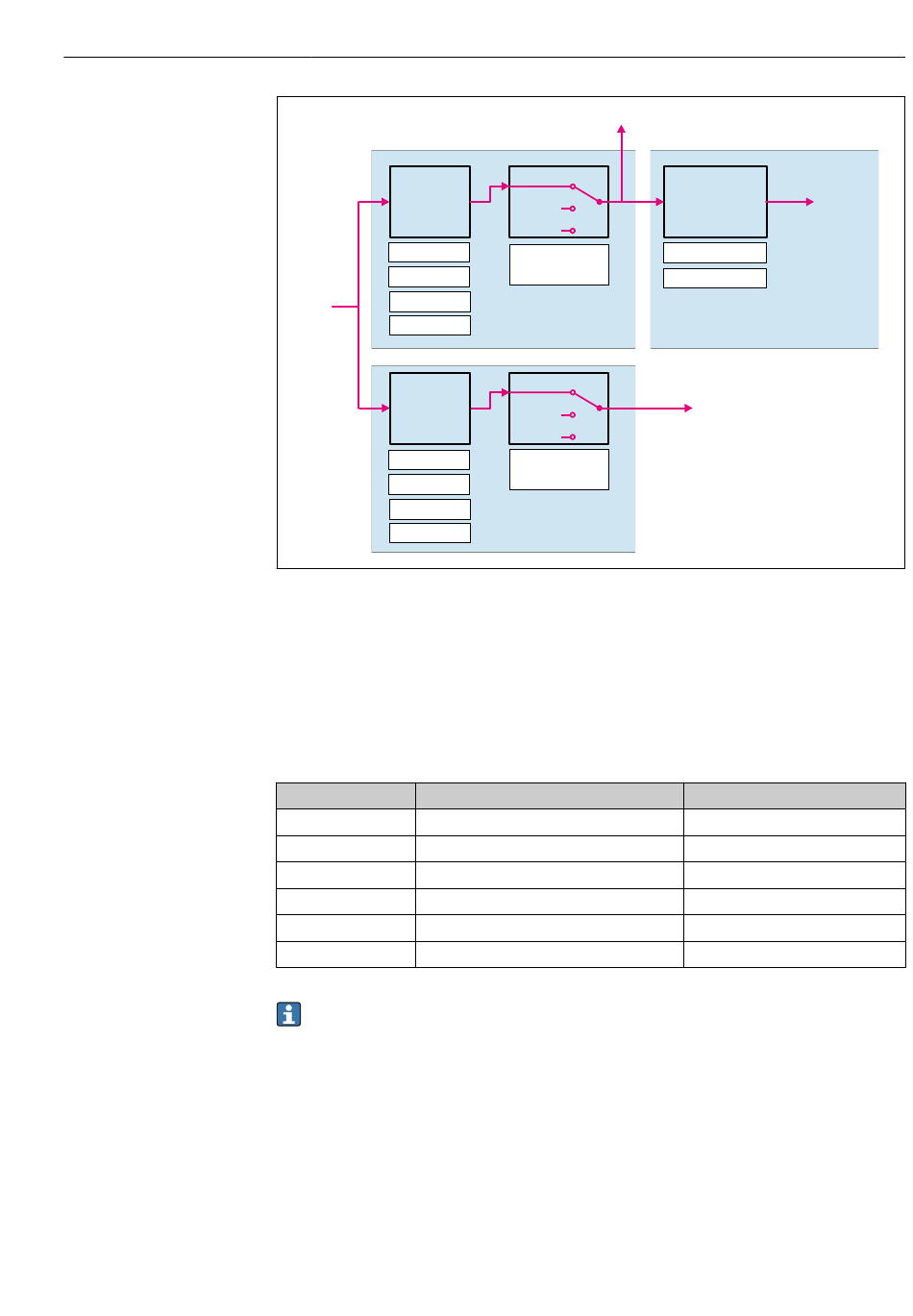

SSC .1
SP1/SP2
Logic
Mode
MV
Hysteresis
SSC .2
SP1/SP2
Logic
Mode
Hysteresis
Sortie tout ou rien physique
Le signal de sortie C/Q est généré sur la base du signal binaire dans le paramètre
Switching signal channel 1. Le signal de sortie est uniquement disponible à la borne C/Q
si la communication IO-Link est désactivée (SIO). La tension du signal de sortie C/Q est
affichée en fonction de la valeur binaire du paramètre Switching signal channel 1 et du
paramètre Output Mode selon le tableau suivant.
Affectation du signal de commutation binaire et du signal de sortie C/Q
Output mode
Switching signal channel 1
PNP
OFF
ON
NPN
OFF
ON
PushPull
OFF
ON
Si la valeur du paramètre Logic est réglée sur Low active (Actif à l' é tat bas), les
signaux de commutation binaires sont inversés par rapport aux valeurs spécifiées dans
le tableau. OFF -> ON, ON -> OFF.
En cas d' e rreur, le signal de sortie C/Q peut être défini en utilisant le paramètre Fail-safe
value : Low (L-), High (L+) et HighZ (non connecté). Cette valeur s' a pplique quel que soit le
réglage du paramètre Output Mode.
Signaux de commutation
Les signaux de commutation offrent un moyen simple de surveiller les valeurs mesurées
par rapport aux dépassements de seuil. La section suivante illustre les différents
comportements de commutation des modes disponibles pour sélection.
SSC .1
Off
High
Low
Output Mode
Sim. switch
output .1
Failsafe Value
SSC .1
Off
High
Low
Sim. switch
output .2
SSC .2
Mise en service
Switch
Output
C/Q
Physical Switch
Output
SSC .2
C/Q switch output
Non connectée (HighZ)
L+
Non connectée (HighZ)
L-
L-
L+
A0054956
31
