Pos. Fonction
4
Affichage de la valeur
mesurée
5
Affichage des valeurs/
voies
6
Symbole ' C onfiguration
verrouillée'
7
Signaux d' é tat
Symboles
F
C
S
M
6.2.2
Configuration sur site
AVIS
‣
ESD - Décharge électrostatique. Protéger les bornes contre les décharges
électrostatiques. Le non-respect de cette règle peut entraîner la destruction ou le
dysfonctionnement de certaines parties de l' é lectronique.
OFF
ON
1
2
4
8
16
32
64
SW
HW
ADDR ACTIVE
SIM
WRITE LOCK
DISPL. 180°
5

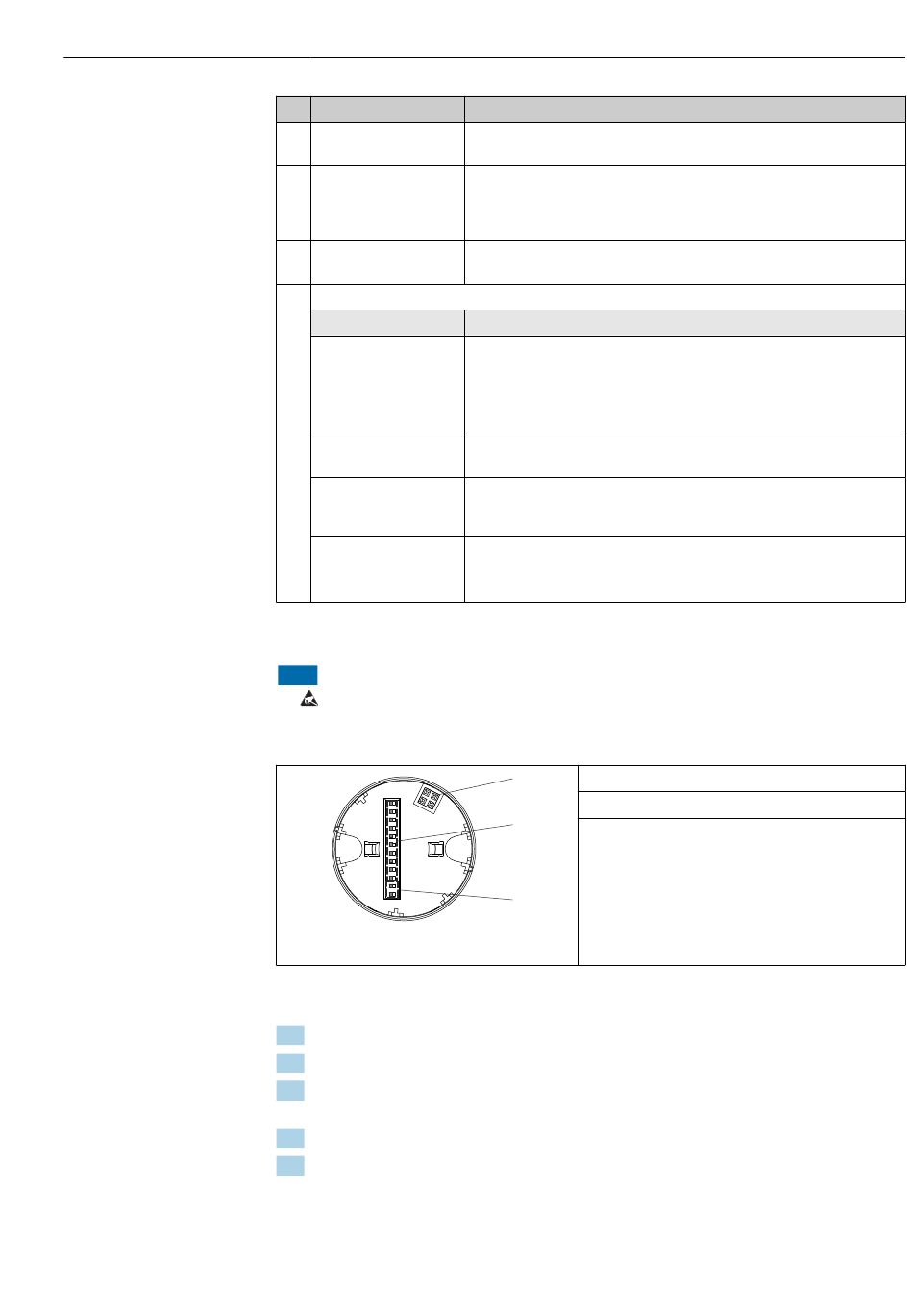

Réglages hardware via commutateurs DIP
Procédure de réglage du commutateur DIP :
1. Ouvrir le couvercle sur la tête de raccordement ou le boîtier de terrain.
2. Retirer l' a fficheur embroché du transmetteur pour tête de sonde.
3. Configurer le commutateur DIP à l' a rrière de l' a fficheur en conséquence.
Généralement : position ON = fonction activée, position OFF = fonction désactivée.
4. Placer l' a fficheur dans la bonne position sur le transmetteur pour tête de sonde.
5. Fixer à nouveau le couvercle sur la tête de raccordement ou le boîtier de terrain.
Description
Affichage de la valeur mesurée actuelle.
PV = valeur process
P1 = voie de signal de commutation SSC.1
P2 = voie de signal de commutation SSC.2
DT = température de l' a ppareil
Le symbole ' C onfiguration verrouillée' apparaît lorsque la configuration est
verrouillée via le hardware.
Signification
Message d'erreur "Défaut"
Une erreur de fonctionnement s' e st produite. La valeur mesurée n' e st plus
valide.
Le message d' e rreur et "- - - -" (pas de valeur mesurée valable) sont affichés en
alternance, voir la section "Diagnostic et suppression des défauts".
"Contrôle de fonctionnement"
L' a ppareil se trouve en mode service (p. ex. pendant une simulation).
"Hors spécifications"
L' a ppareil fonctionne en dehors de ses spécifications techniques (p. ex.
pendant le démarrage ou le nettoyage).
"Maintenance requise"
La maintenance de l' a ppareil est nécessaire. La valeur mesurée reste valable.
La valeur mesurée et le message d' é tat sont affichés en alternance.
1 : Raccordement au transmetteur pour tête de sonde
1
2 : Commutateur DIP
2
3 : Fonctions des commutateurs DIP :
1-64, HW/SW, ADDR ACTIVE (pas de fonction)
SIM = mode simulation (pas de fonction) ;
WRITE LOCK = protection en écriture ;
DISPL. 180° = rotation de l' a fficheur de 180°
3
A0014562
Options de configuration
