8
Câbles et connecteurs
Préambule
Connexions DMX
Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux
équipement de sorte qu'une expérience lumineuse parfaite soit garantie.
Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le
domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mau‐
vaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un
spectacle lumière qui ne fonctionne pas.

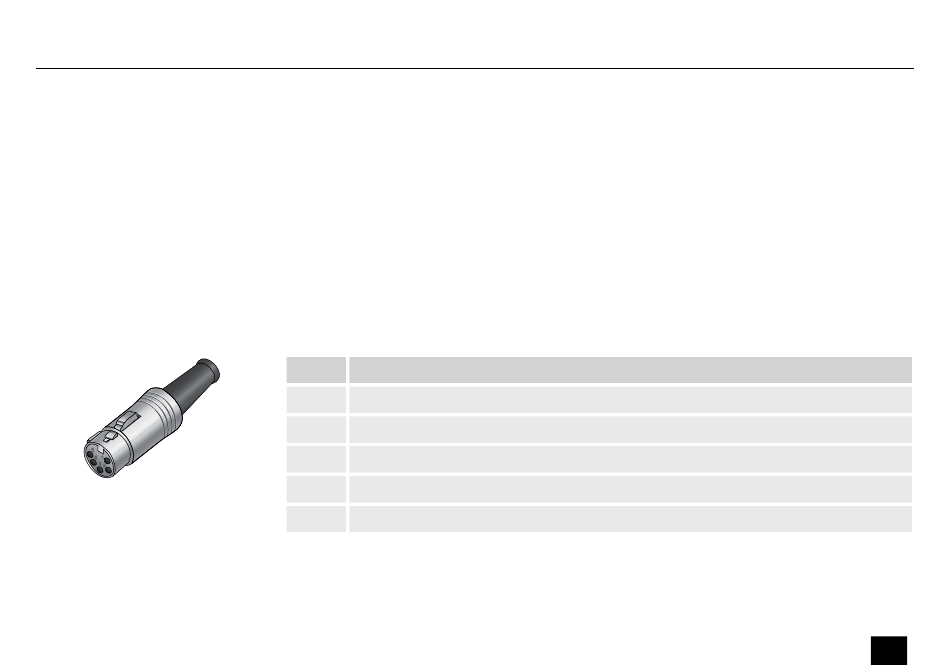

Une prise XLR à cinq pôles sert de prise DMX, une fiche XLR à cinq pôles d'entrée DMX. Le
dessin et le tableau ci-dessous montrent le brochage d'une prise adaptée.
Pin
Brochage
1
masse (blindage)
2
signal inversé (DMX–, « cold »)
3
signal (DMX+, « hot »)
4
libre / deuxième connexion (DMX–)
5
libre / deuxième connexion (DMX+)
Câbles et connecteurs
Dr. RDM I DMX RDM Tester
65
