qualifiée.
3.4 Sauvetage :
assurez-vous d'avoir un plan de sauvetage écrit, une méthode et un système en place afin de pouvoir
agir rapidement en cas d'urgence. Une telle situation peut nécessiter de l'équipement ou bien des
mesures spéciales. Les opérations de sauvetage dépassent le cadre de ce guide. Vois les normes
Z359.4 et Z359.2 de l'ANSI.
3.5 Limites d'application:
le DAR dont il est question dans ce guide est conçu pour les applications de bord d'attaque. Toutefois,
évitez les côtés très tranchants comme les métaux cisaillés, les métaux coupés avec un disque abrasif
ou les métaux coupés au chalumeau. Faiteségalement attention aux surfaces et bords très abrasifs,
comme le béton ou la pierre, car ces bords et surfaces peuvent briser la ligne devie ou l'absorbeur
d'énergie lors d'une chute.
3
1
Figure 2
4.0 Exigences du système
4.1 Capacité:
Le DAR est conçu pour une utilisation par une seule personne avec un poids combiné de l'utilisateur,
des outils, des vêtements, etc., de 59 kg (130 lb) à 141 kg (310 lb).
4.2 Compatibilité des connecteurs :
les connecteurs sont considérés comme compatibles avec les éléments de connexion lorsqu'ils ont
été conçus pour fonctionner ensemble, de manière à ce que leurs dimensions et leurs formes ne
provoquent pas l'ouverture involontaire de leurs mécanismes de port, quelle que soit leur orientation.
Si vous avez des questions au sujet de la compatibilité, veuillezcommuniquer avec FallTech. Les
connecteurs doivent être compatibles avec le système d'ancrage ou les autres composantes du
système.
Ne pas utiliser d'équipement qui soit incompatible. Les connecteurs incompatibles peuvent se
désengager involontairement. Les connect eurs doivent être compatibles en dimension, forme et
résistance. Les connecteurs à fermeture et à verrouillage automatiques sont requis par l'ANSI et
l'OSHA.
4.3 Compatibilité des composantes :
cet équipement est destiné à être utilisé uniquement avec des composants et des sous-systèmes ap
prouvés au préalable. Les substitutions ou remplacements effectués avec des composants ou des
sous-systèmes non approuvés peuvent compromettre la compatibilité de l'équipement et peuvent
affecter la sécurité et la fiabilité du système complet.
4.4 Pour connecter :
utilisez uniquement des connecteurs à verrouillage automatique avec cet équipement. Utilisez que
des connecteurs convenables à chaque utilisation. Assurez-vous que toutes les connexions soient
compatibles en dimension, en forme et en force. Ne pas utiliser d'équipement incompatible, voir
la figure 3. Assurez-vous visuellement que tous les connecteurs soient complètement fermés et
57
4
2

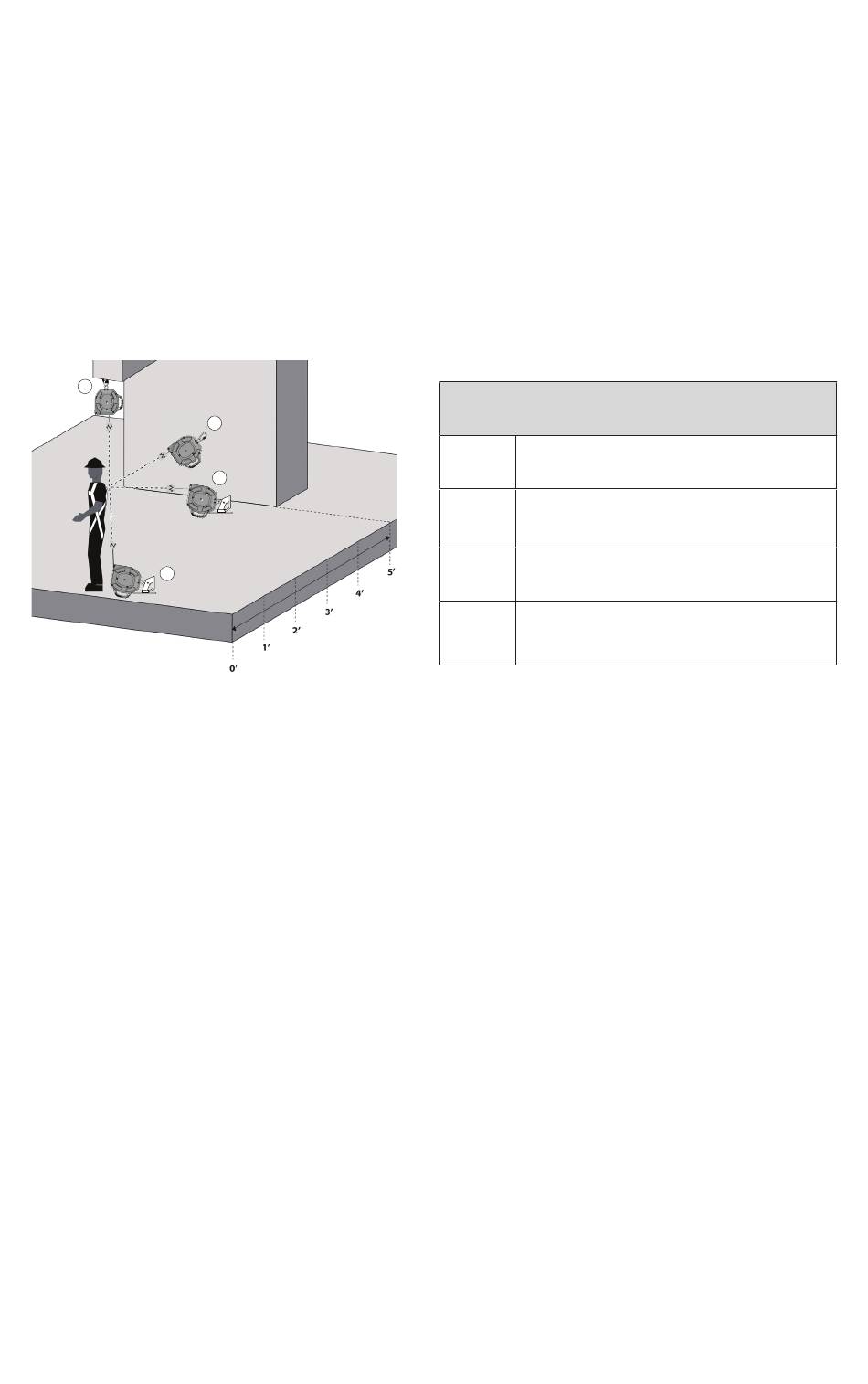

Figure 2 - Emplacements des ancrages
Ancrage du DAR au niveau du pied avec une
1
marge de recul de 0 m (0 pi) par rapport au
bord d'attaque
Ancrage du DAR au niveau du pied avec une
2
marge de recul de 1,5 m (5 pi) par rapport au
bord d'attaque
Ancrage supérieur du DAR au-dessus de
3
l'anneau dorsal en D
Ancrage du DAR au-dessus de l'anneau dorsal
4
en D avec une marge de recul de 1,5 m (5 pi)
du bord d'attaque
