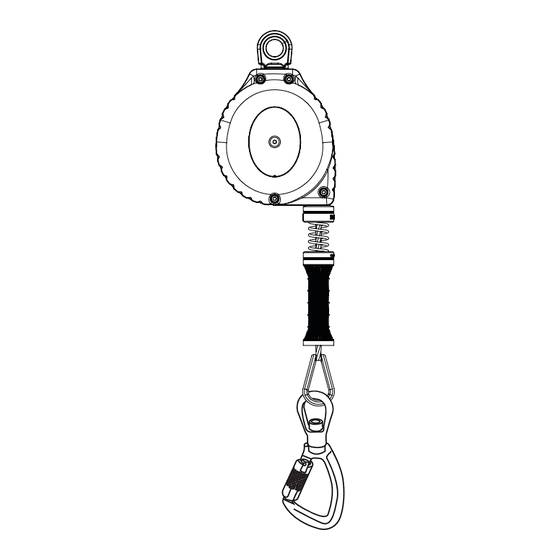

DuraTech 9' Cable Self-Retracting Device
User Instruction Manual
This manual is intended to meet the Manufacturer's Instructions as required by the Canadian Standards Association
(CSA) Z259 and should be used as part of an employee training program.
CMSRD14 Rev A
FallTech 1306 S. Alameda Street Compton, CA 90221, USA Tel: 800-719-4619 Fax: 323-752-5613
022120

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour Falltech DuraTech C83709SB7

Sommaire des Matières pour Falltech DuraTech C83709SB7

  • Page 1 This manual is intended to meet the Manufacturer’s Instructions as required by the Canadian Standards Association (CSA) Z259 and should be used as part of an employee training program. CMSRD14 Rev A FallTech 1306 S. Alameda Street Compton, CA 90221, USA Tel: 800-719-4619 Fax: 323-752-5613 022120...

  • Page 2: Table Des Matières

    Appendix A ......................... For purposes of this manual, the DuraTech 9’ Cable Retracting Device in all iterations may be referred to collectively as the FallTech SRD, FallTech® 9’, DuraTech SRD, 9’ DuraTech SRD , the SRD, the self-retracting device, the equipment, the device, the product, or the unit.

  • Page 3: Warnings And Important Information

    Do not alter or intentionally misuse this equipment. • Consult FallTech when using this equipment in combination with components or subsystems other than those described in this manual. • Do not connect rebar hooks, large carabiners, or large snap hooks to the FBH dorsal D-rings as this may cause a roll-out condition and/or unintentional disengagement.

  • Page 4: Description

    Description The FallTech® 9’ DuraTech Cable SRD is a self-retracting lifeline for those working at height. At the top of the unit, a swiveling aluminum eye provides an attachment point for a self-closing and self-locking connector. The SRD body consists of a polycarbonate housing that contains a 2.7 m (9 ft) length of galvanized steel cable wound onto a spring-tensioned drum.

  • Page 5: Application

    Application 3.1 Purpose: The FallTech® 9’ DuraTech Cable SRD is designed for use as a component in a PFAS, to provide a combination of worker mobility and fall protection as required for inspection work, general construction, maintenance work, oil production, confined space work or any application where fall protection and worker mobility is required.

  • Page 6: System Requirements

    WARNING Do not alter or intentionally misuse this equipment. Consult FallTech when using this equipment in combination with components or subsystems other than those described in this manual. All components or subsystems used with the SRD discussed in this manual must be in compliance with CSA Z259.
  • Page 7 5.1. Plan the Personal Fall Arrest System (PFAS): Examine the work area and take action to address hazards. Falls are a serious hazard when working at height. Training and equipment are the tools of fall hazard management. There are several closely related facets of fall hazard management with a PFAS;...
  • Page 8 5.5 Swing Fall: A swing fall occurs when the worker moves laterally out from under the anchorage and creates an expanded work zone condition, see Figure 7. If a fall event occurs, the worker would swing back toward the anchorage. The swinging action generates considerable force, and if the worker strikes an obstruction or makes contact with the lower level or the ground, this force could cause severe injury or death.
  • Page 9 WARNING An expanded work zone combined with an SRD used in a non-overhead (below the D-ring) condition is extremely hazardous. DO NOT attach the unit to any point below the level of the FBH D-ring. 5.7 Locking Speed: The SRD utilizes a centrifugal locking mechanism. The locking function requires a certain payout rate during a fall event to function correctly.
  • Page 10 Housing attached to the anchorage: A single-leg SRD with the housing end attached to an anchorage and the leg end connected to the user’s FBH. The anchorage may range from overhead, to as low as the dorsal D-ring. Refer back to Figure 4. Connect the leg end connector to the dorsal D-ring.

  • Page 11: Maintenance, Service And Storage

    DO NOT allow the lifelines to become tangled or twisted together as this may prevent them from retracting. DO NOT allow any lifeline to pass under arms or between legs during use. DO NOT clamp, knot, or prevent the lifeline from retracting or being taut. DO NOT lengthen the SRD by connecting a lifeline or similar component.
  • Page 12 Extract all of the cable and check the entire working length for damage caused by chemical corruption or excessive heat as evident by discoloration (A), birdcaging (B), broken wire strands (C), kinks and bent strands (D), see Figure 10. The cable should retract completely without faltering and should remain taut under tension without sagging.

  • Page 13: Inspection Record

    7.5 Inspection Document: Record inspection results on the Inspection Record provided on the following page, or on a similar document. Inspection Record Model #:_________________________ Serial #:_________________________ Date of Manufacture:_________________________ INSPECTION INSPECTOR COMMENTS PASS/FAIL CORRECTIVE ACTION NEEDED APPROVED BY DATE CMSRD14 Rev A 022120...

  • Page 14: Labels

    Labels The labels must be present and legible. CMSRD14 Rev A 022120...

  • Page 15: Appendix A

    APPENDIX A Table 1A: Specifications for DuraTech 9’ Cable SRD Materials and Capacity and Model # Line Constituent Working Length Picture Specifications Standards Cable: 3/16” Galvanized Wire Cable Single User 22.2 kN (3,400 lbs) Min Capacity: Anchorage 54 kg -159 kg Carabiner: (120 lbs to 350 lbs) 3/16”...

  • Page 17: Dispositif Auto-Rétractable 9 Pi De Duratech

    Le présent manuel est conçu pour répondre aux consignes du fabricant telles qu'exigées par l'Association canadienne de normalisation (CSA) Z259 et devrait être utilisé dans le cadre d'un programme de formation des employés. CMSRD14 Rév A FallTech 1306, rue Alameda, Compton, CA 90221, É.-U. Téléphone: 800 719-4619 Télécopieur: 323 752-5613 022120...
  • Page 18 Pour les besoins de ce guide, le dispositif auto-rétractable de câble 9 pi de DuraTech dans toutes les itérations peut être désigné collectivement par les termes FallTech DAR, FallTech® 9 pi, DuraTech DAR, 9 pi DuraTech DAR, le DAR, le dispositif auto-rétracteur, l'équipement, le dispositif, le produit ou l'unité.

  • Page 19: Avertissements Et Informations Importantes

    • N'altérez pas l'équipement intentionnellement et utilisez-le correctement. • Consultez FallTech lorsque vous utilisez cet équipement en combinaison avec des composants ou sous-systèmes autres que ceux décrits dans ce manuel. • Ne pas connecter d'émerillon ou de gros mousqueton aux anneaux dorsaux en D du harnais corporel complet, car cela pourrait provoquer une condition de décrochage ou un désengagement involontaire.

  • Page 20: Description

    Description Le câble 9 pi DAR DuraTech de FallTech® est une ligne de vie autorétractable pour les personnes qui travaillent en hauteur. Au sommet de l'appareil, un œillet pivotant en aluminium fournit un point de fixation pour un connecteur à fermeture et un verrouillage automatique. Le corps du DAR est constitué...

  • Page 21: Utilisation

    Utilisation 3.1 But: le câble DAR 9 pi DuraTech de FallTech® est conçu pour une utilisation en tant que composant d'un SPAC, pour fournir une combinaison de mobilité des travailleurs et de protection contre les chutes comme requis pour les travaux d'inspection, la construction générale, les travaux d'entretien, la production de pétrole, les travaux en espace clos ou toute application où...

  • Page 22: Exigences Du Système

    Exigences du système 4.1 Capacité: le câble SRL DuraTech de FallTech® décrit dans ce guide est conforme à la norme CSA, avec une capacité d'un seul utilisateur, y compris les vêtements, les outils, etc., de 59 kg (130 lb) à un maximum de 140,6 kg (310 lb). Il est interdit de raccorder plus d'un DAR à...
  • Page 23 5.1 Planification du système antichute personnel (SAP): Bien examiner la zone de travail et prendre les mesures nécessaires pour faire face aux dangers. Les chutes constituent un danger sérieux lorsque vous travaillez en hauteur. La formation et l'équipement sont les outils les plus importants dans la gestion des risques de chute.
  • Page 24 5.5 Chute par basculement: une chute par basculement se produit lorsque le travailleur bouge latéralement de sous l'ancrage et crée une plus grande zone de travail, voir la figure 7. En cas de chute, le travailleur bascule vers l'ancrage. L'action de balancement génère une force considérable, et si le travailleur heurte un obstacle ou entre en contact avec le niveau inférieur ou le sol, cette force peut causer des blessures graves ou même la mort.

  • Page 25: Dar Sinple: Un Dar Avec Deux Options D'orientation

    AVERTISSEMENT L’agrandissement de la zone de travail combinée à l'utilisation d'un DAR dans un état non aérien (sous l'anneau en D) est extrêmement dangereux. NE PAS attacher l'unité sous le niveau de l'anneau D FBH. 5.7 Vitesse de verrouillage: le DAR utilise un mécanisme de verrouillage centrifuge. La fonction de verrouillage nécessite certaines étapes lors d'une chute pour fonctionner correctement.
  • Page 26 Boîtier fixé à l'ancrage: un DAR à un seul pied avec l'extrémité du boîtier fixée à un ancrage et l'extrémité du pied reliée au HC de l'utilisateur. L'ancrage peut se situer au-dessus de la tête ou aussi bas que l'anneau dorsal en D. Se reporter à la figure 4. Connectez le connecteur de l'extrémité...

  • Page 27: Entretien, Service Et Entreposage

    NE PAS permettre aux cordes de la ligne de vie de s'emmêler ou de se tordre, car cela pourrait les empêcher de se rétracter. NE PAS permettre à la ligne de vie de passer sous les bras ou entre les jambes pendant son utilisation. NE PAS serrer, nouer ou empêcher la ligne de vie de se rétracter ou de se tendre.
  • Page 28 Extrayez tout le câble et vérifiez sur toute la longueur de travail s'il n'y a pas de dommages causés par une corruption chimique ou une chaleur excessive, comme en témoignent la décoloration (A), la cage à oiseaux (B), les brins de fil cassés (C), les plis et les torons pliés (D), voir la figure 10.

  • Page 29: Registre D'inspection

    7.5 Inspection du document: inscrire les résultats de l'inspection dans le registre d'inspection fourni à la page suivante ou dans un document semblable. Registre d'inspection № de modèle :_________________________ № de série :_______________________ Date de fabrication :_________________________ DATE D'IN- SUCCÈS/ MESURES CORRECTIVES NÉCES- INSPECTEUR COMMENTAIRES...

  • Page 30: Étiquettes

    Étiquettes Les étiquettes doivent être présentes et lisibles. CMSRD14 Rév A 022120...
  • Page 31 Annexe A Tableau 1A: spécifications pour le câble de 9 pi DAR de DuraTech Longueur de Capacité et no du modèle Ligne constituant Matériels et spécifications Image travail normes Câble: Câble en fil de fer Capacité pour galvanisé de 3/16 po Min de 22,2 kN (3 400 lb) utilisateur unique Mousqueton d'ancrage:...
