Les modules externe et interne sont à raccorder
aux conduites de frigorigène de dimensions (dia-
mètre extérieur) 3 / " (=9,52 mm) et
8
mm). Poser, entre les modules, une conduite de
commande à 2 brins au minimum. Les modules
interne et externe ont besoin chacun d'une alimen-
tation en tension séparée.
AVERTISSEMENT !
Toutes les conduites électriques doivent être
dimensionnées et posées conformément aux
prescriptions de la VDE.
4.4 Remarques générales pour le
montage
n Observer impérativement cette notice pour
l'installation du système complet.
n Amenez l'appareil dans son emballage d'ori-
gine aussi près que possible du lieu de mon-
tage, afin d'éviter les avaries de transport.
n Vérifiez que l'appareil ne comporte pas de
dommages visibles liés au transport. Déclarez
immédiatement tout dommage à votre parte-
naire de contrat et à la société de transport.
Sélectionnez des endroits de montage adaptés
n
en fonction du niveau sonore de fonctionne-
ment et des voies d'installation.
n N'ouvrez les vannes d'arrêt des conduites de
frigorigène qu'après la mise en service.
n Les modules externes ne sont pas conçus pour
une installation fixe permanente. Respectez
pour ce faire les tableaux dans le paragraphe
« Appoint de frigorigène » dans
9.2 « Mise en service des techniques de
refroidissement » à la page 52
n Réalisez tous les branchements électriques
conformément aux dispositions DIN et VDE en
vigueur.
n Fixez toujours les câbles électriques correcte-
ment dans les bornes correspondantes. Une
mauvaise fixation peut être source d'incendie.
n Veillez à ne pas faire passer les tuyaux d'ap-
port de frigorigène, ni les tuyaux d'eau par les
chambres ou les pièces à vivre.
DANGER !
Seuls les techniciens spécialisés agréés sont
habilités à raccorder les tuyaux de frigorigène
et à manipuler le frigorigène (catégorie de com-
pétences I).
38
5 / " (=15,88
8
Perçage mural
n
n
n
Ä Chapitre

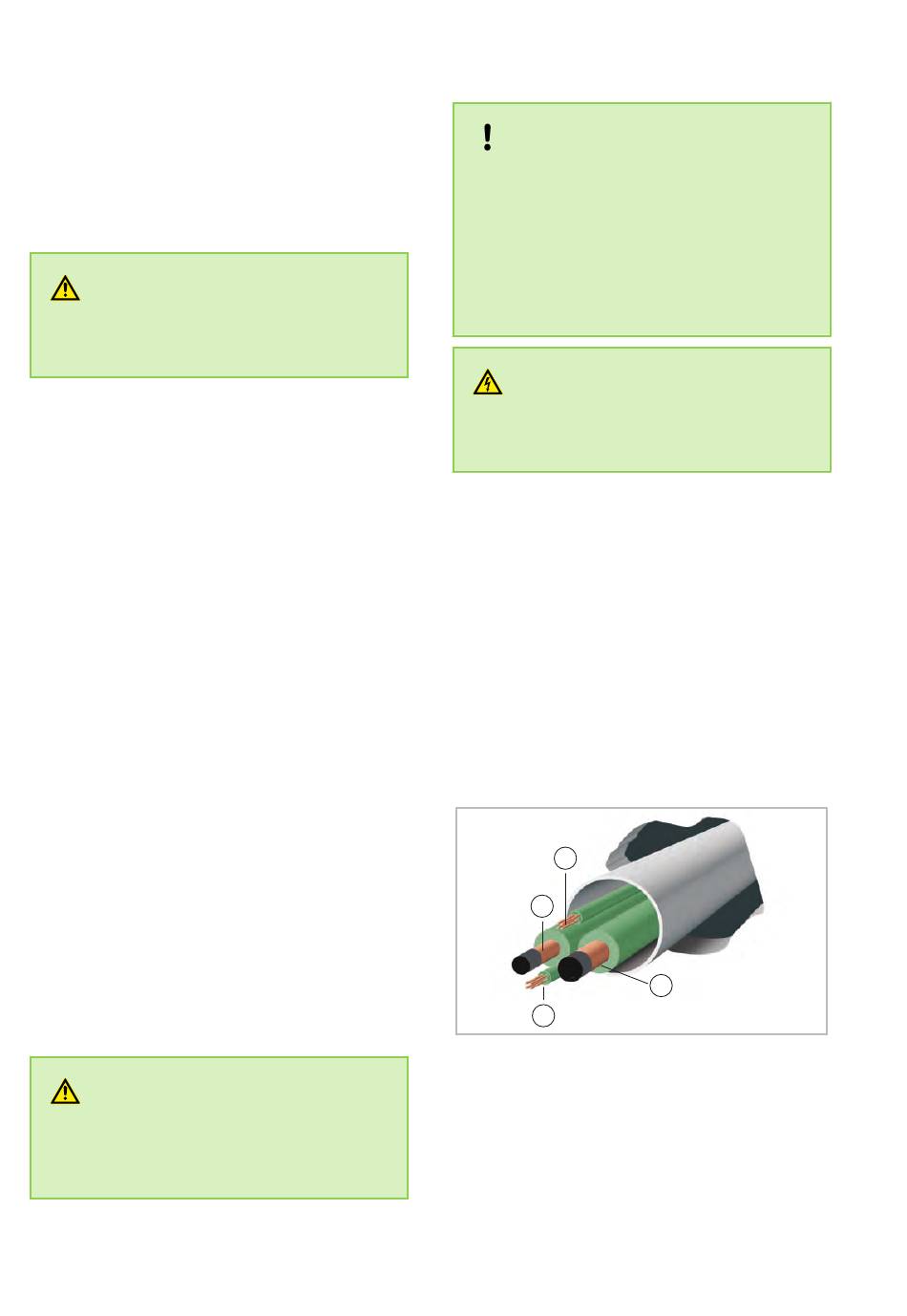

Fig. 40: Perçage mural
1 : Conduite d'injection / 2 : Conduite de com-
3 : Alimentation / 4 : Conduite d'aspiration
REMARQUE !
Les conduites ouvertes de frigorigène doivent
être protégées par des capuchons, ou des
bandes adhésives, de manière à prévenir l'infil-
tration d'humidité et de saleté. Les conduites de
frigorigène ne doivent être en aucun cas pliées
ou écrasées ! Les conduites de frigorigène sont
à raccourcir exclusivement à l'aide d'outils de
coupe de tuyaux adaptés (ne pas utiliser de
scie à cadre ou similaire)!
DANGER !
Toutes les installations électriques doivent
impérativement être réalisées par des entre-
prises spécialisées !
Il est nécessaire de percer une ouverture
murale d'au moins 70 mm de diamètre et
10 mm d'inclinaison de l'intérieur vers l'exté-
rieur.
Nous vous conseillons de capitonner l'intérieur
du perçage ou, par exemple, de l'habiller avec
un tuyau PVC afin de protéger les conduites
contre les éventuels endommagements (voir
figure).
Une fois le montage terminé, rebouchez le per-
çage, en respectant la protection calorifuge, à
l'aide d'un mastic adéquat.
2
1
3
mande
4
