9 Raccord de frigorigène
9.1 Raccord des conduites
de frigorigène
n Raccordez le module externe et le module
interne à deux tuyaux en cuivre (tuyaux en
cuivre de qualité réfrigérateur) de dimensions
3/8" = 9,5 mm et 5/8" = 15,88 mm (accessoires
REMKO).
n Veillez, lors du cintrage des conduites de frigo-
rigène à l'angle de cintrage afin d'éviter de les
plier. Ne cintrez jamais deux fois le même
endroit de tuyau pour éviter toute porosité ou
formation de fissure.
n Veillez à une fixation adaptée et à une bonne
isolation lors de la pose des conduites de frigo-
rigène.
n Les tuyaux de cuivre utilisés pour les raccorde-
ments des modules doivent être dotés de
bords relevés. Attention à la forme des bords
relevés et à des écrous-raccords adaptés
(fournis) (Voir la Fig. 52 à Voir la Fig. 54).

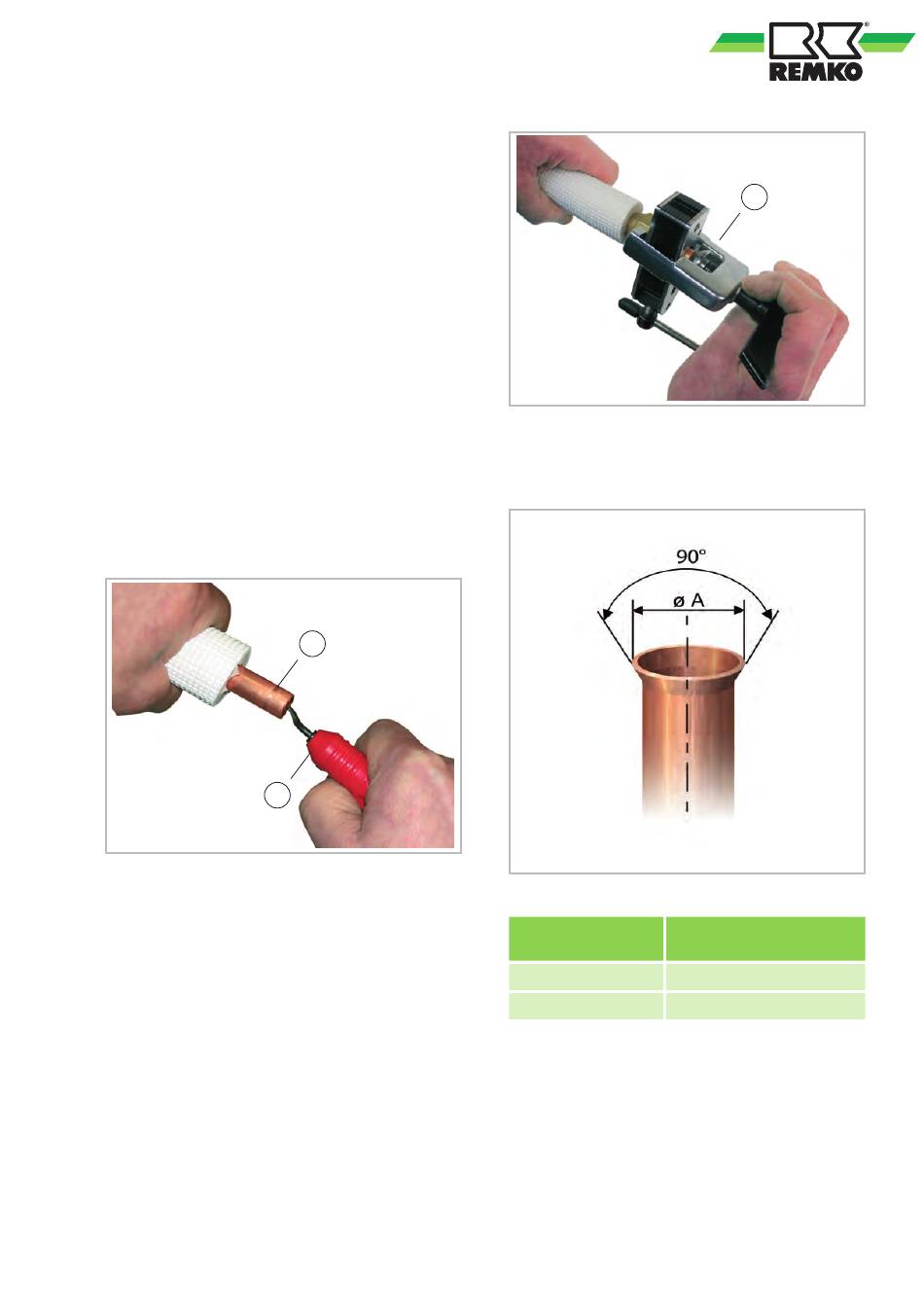

2
Fig. 52: Ébavurage de la conduite de frigorigène
1 : Conduite de frigorigène
2 : Outil à ébavurer
1
Fig. 53: Sertissage de la conduite de frigorigène
1 : Dudgeonnière
Fig. 54: Bord relevé de forme adéquate
Diamètre extérieur Dimensions d'élargisse-
du tuyau de cuivre
3/8" = 9,5 mm
5/8" = 15,88
1
ment ø A
12,4 - 12,8 mm
21,9 - 22,3 mm
