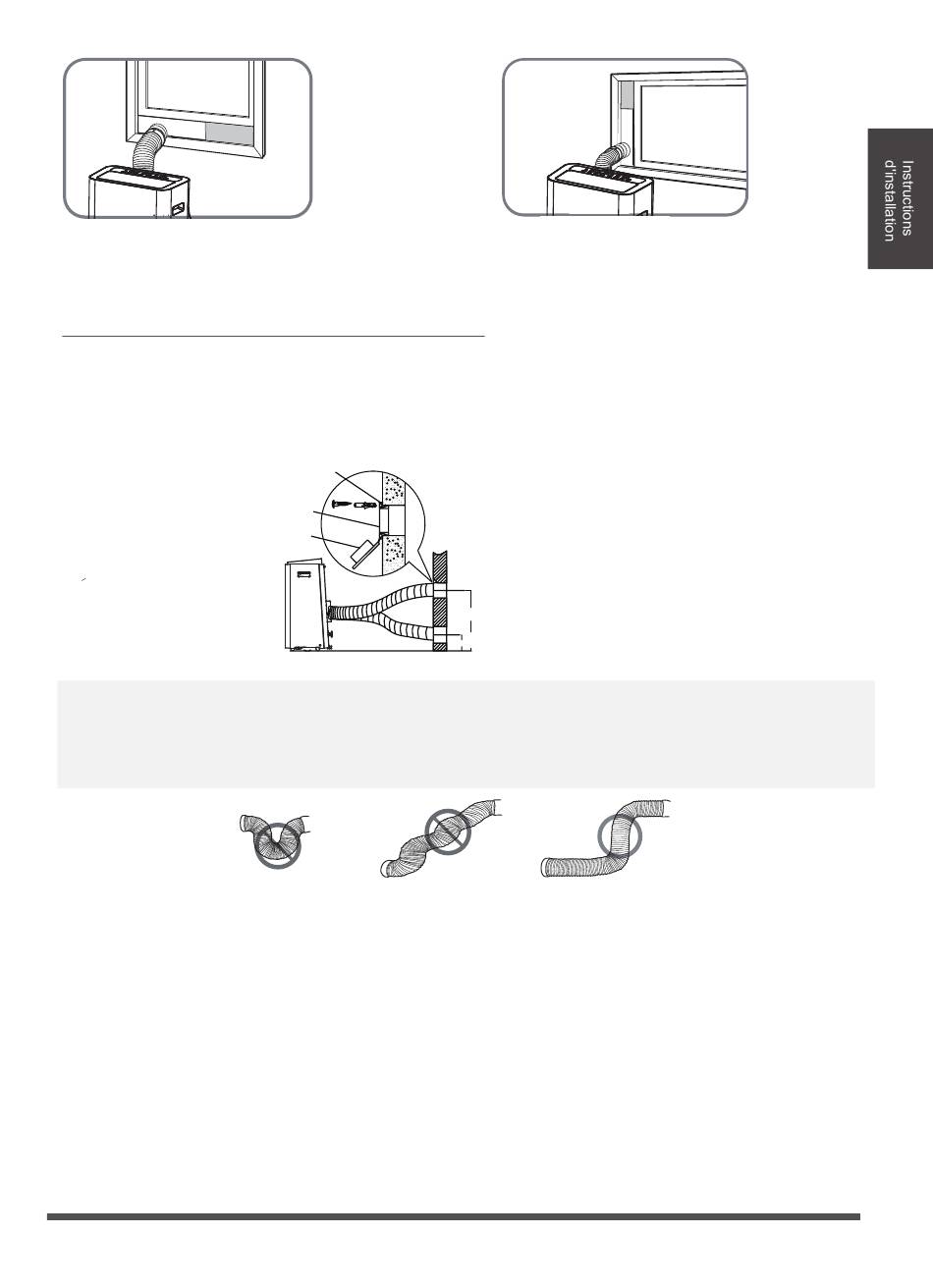

5. Insérez l'adaptateur pour glissière de fenêtre dans le trou de la glissière de fenêtre.
Type 2: Installation au mur (pour certains modèles)
1. Découpez un trou de 125 mm (4,9 pouces) dans le mur pour l'adaptateur d'échappement mural B.
2. Fixez l'adaptateur d'échappement mural B au mur à l'aide des quatre ancres et vis fournies dans le
kit.
3. Raccordez le tuyau d'échappement (avec l'adaptateur d'échappement mural A) à l'adaptateur
d'échappement mural B.
d'échappement mural B
REMARQUE: Pour assurer un bon fonctionnement, NE PAS trop allonger ou plier le tuyau. Assurez-vous
qu'il n'y a pas d'obstacle autour de la sortie d'air du tuyau d'évacuation (de l'ordre de 500 mm) afin que le
système d'évacuation fonctionne correctement. Toutes les illustrations de ce manuel sont fournies à titre
d'explication uniquement. Votre climatiseur peut être légèrement différent. La forme réelle prévaut.
Ou
Position de l'ancrage d'expansion
Adaptateur
Capuchon
d'adaptateur
REMARQUE: Couvrez le trou à l'aide
du bouchon adaptateur lorsque vous
ne l'utilisez pas.
max 120 cm ou 47 pouces
min 30 cm ou 12 pouces
Page 17
