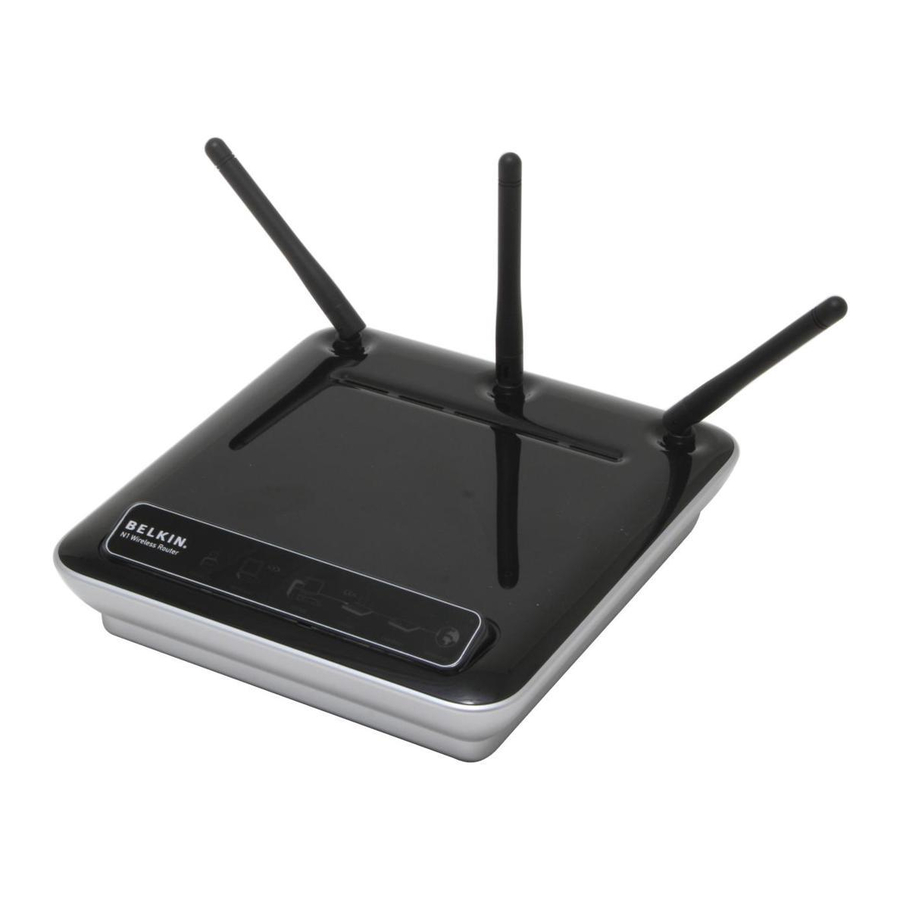

Page 1 N1 Wireless Router User Manual F5D8231-4...
Page 2 Table of Contents 1. Introduction ........1 Advantages of a Wireless Network .
Page 3 Introduction Thank you for purchasing the Belkin N1 Wireless Router (the Router). Following are two short sections—the first discusses the benefits of home networking, and the other outlines best practices that maximize your wireless home network range and performance. Please be sure to read through this User Manual completely, and pay special attention to the section entitled “Placement of your N1 Wireless Router”...
Page 4 Belkin’s N1 MIMO helps traffic move at the speed limit and opens more lanes—to become the superhighway in this example.
Page 5 To achieve the best wireless network coverage for your “wireless clients” (i.e., computers enabled by Belkin Wireless Notebook Network Cards, Wireless Desktop Network Cards, and Wireless USB Adapters): •...
Page 6 Introduction Avoid Obstacles and Interference Avoid placing your Router near devices that may emit radio “noise,” such as microwave ovens. Dense objects that can inhibit wireless communication include: • Refrigerators • Washers and/or dryers • Metal cabinets • Large aquariums •...
Page 7 • For Belkin wireless networking products, use the detailed Site Survey and wireless channel information included with your wireless network card. See your network card’s user guide for more information.
Page 8 Introduction For more information regarding our networking products, visit our website at www.belkin.com/networking or call Belkin Technical Support at: US: 877-736-5771 310-898-1100 ext. 2263 UK: 0845 607 77 87 Australia: 1800 235 546 New Zealand: 0800 235 546 Singapore: 800 616 1790...
Page 9 In minutes you will be able to share your Internet connection and network your computers. The following is a list of features that make your new Belkin N1 Wireless Router an ideal solution for your home or small office network.
Page 10 IP addresses to each computer automatically so there is no need for a complicated networking setup. Setup Assistant The Setup Assistant, second generation of Belkin’s renowned Easy Install Wizard, takes the guesswork out of setting up your Router. This automatic software determines your network settings for you and sets up the Router for connection to your Internet Service Provider (ISP).
Page 11 Product Overview Integrated N1 Wireless Access Point N1 MIMO is an exciting new wireless technology based on the draft IEEE 802.11n specification. It employs MIMO (Multiple Input Multiple Output) smart-antenna technology that achieves data rates of up to 300Mbps.* Actual throughput is typically lower than the connected data rate and will vary depending on your networking environment.
Page 12 Knowing your Router Package Contents • Belkin N1 Wireless Router • Quick Installation Guide • Belkin Setup Assistant Software CD • RJ45 Ethernet Networking Cable • Power Supply • User Manual • Network Status Display Guide • Wireless Security Setup Guide System Requirements •...
Page 13 Knowing your Router Knowing your Router The Router has been designed to be placed on a desktop. All of the cables exit from the rear of the Router for better organization and utility. The Network Status Display is easily visible on the FRONT of the Router to provide you with information about network activity and status.
Page 14 Knowing your Router Router/Power Status When you apply power to the Router or restart it, a short period of time elapses while the Router boots up. During this time, the “router” icon blinks. When the Router has completely booted up, the “router” icon becomes a solid light, indicating the Router is ready for use.
Page 15 Knowing your Router Knowing your Router H. Connections to Wired Computers - Gray Connect your wired (non-wireless) computers to these ports. These ports are RJ45, 10/100 auto-negotiation, auto-uplinking ports for standard UTP category 5 or 6 Ethernet cable. The ports are labeled 1 through 4, with onboard LEDs on the connectors.
Page 16 “Power/Ready” light becomes solid again, the restore is complete. Power Jack – Black Connect the included 12V/1A DC power supply to this jack. Push Button This button is set aside for future upgradeable features. Please check for the latest firmware updates at www.belkin.com/ support.
Page 17 RJ45 Ethernet port on it. Ethernet Setup Assistant Belkin has provided our Setup Assistant software to make installing your Router a simple and easy task. You can use it to get your Router up and running in minutes. The Setup Assistant requires that...
Page 18 Connecting and Configuring your Router Step 1 Hardware Connections – Follow the Quick Installation Guide (QIG) Unplug your modem’s power cord. Put the Router next to �� the modem. Raise the Router’s �� antennas. Locate the networking cable that connects your modem and computer.
Page 19 Connecting and Configuring your Router Connecting and Configuring your Router Step 2 Set Up the Router – Run the Setup Assistant Software Shut down any programs that are running on your computer at this time. Turn off any firewall or Internet-connection-sharing software on your computer.
Page 20 Connecting and Configuring your Router Confirmation Screen Verify that you have completed all QIG steps by checking the box to the right of the arrow. Click “Next” to continue. Progress Screen Setup Assistant will show you a progress screen each time a step in the setup has been completed.
Page 21 Connecting and Configuring your Router Connecting and Configuring your Router Verifying Hardware Connections The Setup Assistant will now verify your hardware connection. Naming your Wireless Network The Setup Assistant will display the default wireless network name or Service Set Identifier (SSID). This is the name of your wireless network to which your computers or devices with wireless network...
Page 22 Connecting and Configuring your Router Requesting Internet Account Info (if needed) If your Internet account requires a login and password, you will be prompted with a screen similar to the one on the left. Select your country or ISP from the drop-down boxes.
Page 23 Assistant will now check your connection to the Internet. Congratulations You have finished installing your new Belkin Router. You will see the Congratulations screen when your Router can connect to the Internet. You can begin surfing by opening your browser and going to any website.
Page 24 Connecting and Configuring your Router Optional: Assistance Connecting Other Computers This optional step will help you to connect additional wired and wireless computers to your network. Follow the on-screen instructions. Congratulations Once you have verified that your other wired and wireless computers are properly connected, your network is set up and working.
Page 25 Alternate Setup Method Alternate Setup Method Step 1 Hardware Connections – Follow the Quick Installation Guide (QIG) See the QIG or Step 1: Hardware Connections from the previous section. Step 2 Set your Computer’s Network Settings to Work with a DHCP Server See the section in this User Manual called “Manually Configuring Network Settings”...
Page 26 Alternate Setup Method Logging into the Router You will see the Router’s home page in your browser window. The home page is visible to any user who wants to see it. To make any changes to the Router’s settings, you have to log in. Clicking the “Login”...
Page 27 Alternate Setup Method Alternate Setup Method (10) (5) (4) Quick-Navigation Links You can go directly to any of the Router’s advanced UI pages by clicking directly on these links. The links are divided into logical categories and grouped by tabs to make finding a particular setting easier to find.
Page 28 Alternate Setup Method Login/Logout Button This button enables you to log in and out of the Router with the press of one button. When you are logged into the Router, this button will change to read “Logout”. Logging into the Router will take you to a separate login page where you will need to enter a password.
Page 29 Alternate Setup Method Alternate Setup Method Step 4 Configuring your Router for Connection to your Internet Service Provider (ISP) The “Internet/WAN” tab is where you will set up your Router to connect to your Internet Service Provider (ISP). The Router is capable of connecting to virtually any ISP’s system provided you have correctly configured the Router’s settings for your ISP’s connection type.
Page 30 Alternate Setup Method Setting your Connection Type From the “Connection Type” page, you can select the type of connection you use. Select the type of connection you use by clicking the button next to your connection type and then clicking “Next”...
Page 31 Alternate Setup Method Alternate Setup Method Setting your Internet Service Provider (ISP) Connection Type to Dynamic IP A dynamic connection type is the most common connection type found with cable modems. Setting the connection type to “dynamic” in many cases is enough to complete the connection to your ISP.
Page 32 Alternate Setup Method Setting your Internet Service Provider (ISP) Connection Type to Static IP A static IP address connection type is less common than other connection types. If your ISP uses static IP addressing, you will need your IP address, subnet mask, and ISP gateway address. This information is available from your ISP or on the paperwork that your ISP left with you.
Page 33 Alternate Setup Method Alternate Setup Method Setting your ISP Connection Type to PPPoE Most DSL providers use PPPoE as the connection type. If you use a DSL modem to connect to the Internet, your ISP may use PPPoE to log you into the service. If you have an Internet connection in your home or small office that doesn’t require a modem, you may also use PPPoE.
Page 34 Alternate Setup Method User Name This space is provided to type in your user name that was assigned by your ISP. Password Type in your password and retype it into the “Retype Password” box to confirm it. Service Name A service name is rarely required by an ISP. If you are not sure if your ISP requires a service name, leave this blank.
Page 35 Alternate Setup Method Alternate Setup Method Setting your Internet Service Provider (ISP) Connection Type to Point-to-Point Tunneling Protocol (PPTP) [European Countries Only]. Some ISPs require a connection using PPTP protocol, a type of connection most common in European countries. This sets up a direct connection to the ISP’s system.
Page 36 Alternate Setup Method My Subnet Mask Provided by your ISP. Enter the IP address here. Connection ID (optional) Provided by your ISP. If your ISP did not give you a connection ID, leave this blank. Disconnect after X..The “Disconnect” feature is used to automatically disconnect the Router from your ISP when there is no activity for a specified period of time.
Page 37 Alternate Setup Method Alternate Setup Method Setting your Connection Type if you are a Telstra BigPond User ® [Australia Only]. Your user name and password are provided to you by Telstra BigPond. Enter this information below. Choosing your state from the drop-down menu will automatically fill in your login server IP address.
Page 38 Setting Custom Domain Name Server (DNS) Settings A “Domain Name Server” is a server located on the Internet that translates Universal Resource Locaters (URLs) like “www.belkin.com” to IP addresses. Many Internet Service Providers (ISPs) do not require you to enter this information into the Router. The “Automatic from ISP”...
Page 39 When you install the Router, its own MAC address will be “seen” by the ISP and may cause the connection not to work. Belkin has provided the ability to clone (copy) the MAC address of the computer into the Router.
Page 40 Using the Web-Based Advanced User Interface Using your Internet browser, you can access the Router’s Web-Based Advanced User Interface. In your browser, type “192.168.2.1” (do not type in anything else such as “http://” or “www”) then press the “Enter” key. You will see the Router’s home page in your browser window.
Page 41 Subnet Mask There is no need to change the subnet mask. This is a unique, advanced feature of your Belkin Router. It is possible to change the subnet mask if necessary; however, do NOT make changes to the subnet mask unless you have a specific reason to do so. The...
Page 42 IP address to change. Local Domain Name The default setting is “Belkin”. You can set a local domain name (network name) for your network. There is no need to change this setting unless you have a specific advanced need to do so.
Page 43 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface Viewing the DHCP Client List Page You can view a list of the computers (known as clients), which are connected to your network. You are able to view the IP address the computer, the host name (if the computer has been assigned one), and the MAC address...
Page 44 To identify your wireless network, a name called the SSID is used. The SSID is your network name. The default network name of the Router is “Belkin N1 Wireless” followed by six digits that are unique to your Router. Your network name will look something like “Belkin_N1_Wireless_123456”.
Page 45 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface Changing the Wireless Channel There are a number of operating channels from which you can choose—in the United States, there are 11 and in the United Kingdom (and most of Europe), there are 13. In a small number of other countries, there are other channel requirements.
Page 46 Using the Web-Based Advanced User Interface Using the Bandwidth Switch This switch allows you to set the Router’s wireless bandwidth modes. There are several modes available: 20MHz only Setting the Router to this mode allows only 20MHz operation. This mode is compatible with N1, draft 802.11n-, 802.11g-, and 802.11b-compliant devices, but will limit N1, draft 802.11n-compliant devices’...
Page 47 802.11g or 802.11b traffic in the operating environment. Use protected mode if your network consists of a mix of Belkin N1 Wireless Cards and 802.11g or 802.11b cards on your network. If you are in an environment that includes little to no 802.11g or 802.11b wireless network traffic, you will achieve the best N1 wireless...
Page 48 You also need to ensure that all your wireless client cards/adapters support WPA2, and that you have downloaded and installed the latest driver. Most of the Belkin wireless cards have driver updates available for download from the Belkin support site:...
Page 49 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface Setting WPA/WPA2-Personal (PSK) Like WPA security, WPA2 is available in both WPA2-Personal (PSK) mode and WPA2-Enterprise (RADIUS) mode. Typically, WPA2- Personal (PSK) is the mode that will be used in a home environment, while WPA2-Enterprise (RADIUS) is implemented in a business environment where an external radius server distributes the network key to the clients automatically.
Page 50 Using the Web-Based Advanced User Interface IMPORTANT: Make sure your wireless computers are updated to work with WPA2 and have the correct settings to get proper connection to the Router. Setting WPA Security Note: To use WPA security, your wireless network cards must be equipped with software that supports WPA.
Page 51 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface Setting WPA-PSK From the “Security Mode” drop-down menu, select “WPA-PSK (no server)”. For “Encryption Technique”, select “TKIP” or “AES”. This setting will have to be identical on the clients that you set up. Enter your pre-shared key.
Page 52 Using the Web-Based Advanced User Interface Setting WEP Encryption Note to Mac users: The “Passphrase” option will not operate with Apple AirPort . To configure encryption for your Mac computer, set the ® ® encryption using the manual method described in the next section. Select “128-bit WEP”...
Page 53 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface Using a Hexadecimal Key A hexadecimal key is a mixture of numbers and letters from A–F and 0–9. 64-bit keys are 10 digits long and can be divided into five two-digit numbers.
Page 54 Using the Web-Based Advanced User Interface Using the Access Point Mode Note: This advanced feature should be employed by advanced users only. The Router can be configured to work as a wireless network access point. Using this mode will defeat the NAT IP sharing feature and DHCP server.
Page 55 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface Setting MAC Address Control The MAC address filter is a powerful security feature that allows you to specify which computers are allowed on the wireless network. Note: This list applies only to wireless computers. This list can be configured so any computer attempting to access the wireless network that is not specified in the filter list will be denied access.
Page 56 Using the Web-Based Advanced User Interface Setting up an Allow Access List Select the “Allow” radio button to begin setting up a list of computers allowed to connect to the wireless network. Next, in the “MAC Address” field that is blank , type in the MAC address of the wireless computer you want to be able to access the wireless network, then click “<<Add”...
Page 57 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface Configuring the Firewall Your Router is equipped with a firewall that will protect your network from a wide array of common hacker attacks including: • IP Spoofing • Land Attack Ping of Death (PoD) •...
Page 58 Using the Web-Based Advanced User Interface Configuring Internal Forwarding Settings The Virtual Servers function will allow you to route external (Internet) calls for services such as a web server (port 80), FTP server (Port 21), or other applications through your Router to your internal network. Since your internal computers are protected by a firewall, computers outside your network (over the Internet) cannot get to them because they cannot be “seen”.
Page 59 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface Setting Client IP Filters The Router can be configured to restrict access to the Internet, e-mail, or other network services at specific days and times. Restriction can be set for a single computer, a range of computers, or multiple computers.
Page 60 Using the Web-Based Advanced User Interface Enabling the Demilitarized Zone (DMZ) The DMZ feature allows you to specify one computer on your network to be placed outside of the firewall. This may be necessary if the firewall is causing problems with an application such as a game or video conferencing application.
Page 61 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface Using Dynamic DNS The Dynamic DNS service allows you to alias a dynamic IP address to a static host name in any of the many domains DynDNS.org offers, allowing your network computers to be more easily accessed from various locations on the Internet.
Page 62 Using the Web-Based Advanced User Interface Blocking an ICMP Ping Computer hackers use what is known as “pinging” to find potential victims on the Internet. By pinging a specific IP address and receiving a response from the IP address, a hacker can determine that something of interest might be there.
Page 63 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface Restarting the Router Sometimes it may be necessary to restart or reboot the Router if it begins working improperly. Restarting or rebooting the Router will NOT delete any of your configuration settings. Restarting the Router to Restore Normal Operation Click the “Restart Router”...
Page 64 Using the Web-Based Advanced User Interface Restoring Factory Default Settings Using this option will restore all of the settings in the Router to the factory (default) settings. It is recommended that you back up your settings before you restore all of the defaults. Click the “Restore Defaults”...
Page 65 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface Saving a Current Configuration You can save your current configuration by using this feature. Saving your configuration will allow you to restore it later if your settings are lost or changed.
Page 66 Using the Web-Based Advanced User Interface When the save is complete, you will see the window below. Click “Close”. The configuration is now saved. Restoring a Previous Configuration This option will allow you to restore a previously saved configuration. Click “Browse”. A window will open that allows you to select the location of the configuration file.
Page 67 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface You will be asked if you want to continue. Click “OK”. A reminder window will appear. It will take up to 60 seconds for the configuration restoration to complete. Click “OK”. A 60-second countdown will appear on the screen.
Page 68 Using the Web-Based Advanced User Interface Updating the Firmware From time to time, Belkin may release new versions of the Router’s firmware. Firmware updates contain feature improvements and fixes to problems that may have existed. When Belkin releases new firmware, you can download the firmware from the Belkin update website and update your Router’s firmware to the latest version.
Page 69 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface Downloading a New Version of Firmware If you click the “Check Firmware” button and a new version of firmware is available, you will see a screen similar to the one below: To download the new version of firmware, click “Download”.
Page 70 Using the Web-Based Advanced User Interface When the save is complete, you will see the following window. Click “Close”. The download of the firmware is complete. To update the firmware, follow the next steps in “Updating the Router’s Firmware”. Updating the Router’s Firmware In the “Firmware Update”...
Page 71 Using the Web-Based Advanced User Interface Using the Web-Based Advanced User Interface The “Update Firmware” box will now display the location and name of the firmware file you just selected. Click “Update”. You will be asked if you are sure you want to continue.
Page 72 Using the Web-Based Advanced User Interface Changing System Settings The “System Settings” page is where you can enter a new administrator password, set the time zone, enable remote management, and turn on and off the NAT function of the Router. Setting or Changing the Administrator Password The Router ships with NO password entered.
Page 73 Router to contact the time servers on the Internet and get a response. You cannot set the clock yourself. Enabling Remote Management Before you enable this advanced feature of your Belkin Router, MAKE SURE YOU HAVE SET THE ADMINISTRATOR PASSWORD. Remote management allows you to make changes to your Router’s settings from anywhere on the Internet.
Page 74 Using the Web-Based Advanced User Interface Advanced Feature: The “Remote Access Port” option allows you to configure the desired “Remote Access Port for Remote Management” feature. The default access port is set to port 80. Enabling/Disabling NAT (Network Address Translation) Note: This advanced feature should be employed by advanced users only.
Page 75 Using the Web-Based Advanced User Interface Enabling/Disabling UPnP UPnP (Universal Plug-and-Play) is yet another advanced feature offered by your Belkin Router. It is a technology that offers seamless operation of voice messaging, video messaging, games, and other applications that are UPnP-compliant. Some applications require the Router’s firewall to be configured in a specific way to operate...
Page 76 Manually Configuring Network Settings Set up the computer that is connected to the cable or DSL modem FIRST using these steps. You can also use these steps to add computers to your Router after the Router has been set up to connect to the Internet.
Page 77 Manually Configuring Network Settings Manually Configuring Network Settings Manually Configuring Network Adapters in Mac OS X Click on the “System Preferences” icon. Select “Network” from the “System Preferences” menu. Select “Built-in Ethernet” next to “Show” in the Network menu.
Page 78 Manually Configuring Network Settings Select the “TCP/IP” tab . Next to “Configure” , you should see “Manually” or “Using DHCP”. If you do not, check the PPPoE tab to make sure that “Connect using PPPoE” is NOT selected. If it is, you will need to configure your Router for a PPPoE connection type using your user name and password.
Page 79 Manually Configuring Network Settings Manually Configuring Network Settings Manually Configuring Network Settings in Windows 2000, NT, or XP Click “Start”, “Settings”, then “Control Panel”. Double-click on the “Network and dial-up connections” icon (Windows 2000) or the “Network” icon (Windows XP). Right-click on the “Local Area Connection”...
Page 80 Manually Configuring Network Settings Manually Configuring Network Adapters in Windows 98SE or Me Right-click on “My Network Neighborhood” and select “Properties” from the drop-down menu. Select “TCP/IP Settings” for your installed network adapter. You will see the following window. If “Specify an IP address” is selected, your Router will need to be set up for a static IP connection type.
Page 81 Recommended Web Browser Settings Recommended Web Browser Settings In most cases, you will not need to make any changes to your web browser’s settings. If you are having trouble accessing the Internet or the advanced web-based user interface, then change your browser’s settings to the recommended settings in this section.
Page 82 Recommended Web Browser Settings Make sure there are no check marks next to any of the displayed options: “Automatically detect settings”, “Use automatic configuration script”, and “Use a proxy server”. Click “OK”. Then click “OK” again in the “Internet Options” page. Netscape Navigator 4.0 or Higher...
Page 83 Troubleshooting Troubleshooting Setup Assistant CD does not automatically start. If the CD-ROM does not start the Setup Assistant automatically, it could be that the computer is running other applications that are interfering with the CD drive. If the Setup Assistant Welcome screen does not appear within 15-20 seconds, open up your CD-ROM drive by double-clicking on the “My Computer”...
Page 84 Troubleshooting Unplug power to the Router for 10 seconds, and then plug the power back into the Router. Ensure that the Router’s “router” LED is on; it should be solid BLUE. If not, check to make sure that the AC adapter is connected to the Router and plugged into a wall outlet.
Page 85 This will cause the Router to reattempt communication with the modem. If the “modem” LED on the Router is not lit after completing these steps, please contact Belkin Technical Support. Try shutting down and restarting your computer.
Page 86 You may need to configure your Router to meet the specific requirements of your ISP. To search our knowledge base for ISP-specific issues, go to: http://web.belkin.com/support and type in “ISP”. If you are still unable to access the Internet after verifying these...
Page 87 Please refer to the instructions provided by the publisher of your firewall software for instructions on configuring the firewall to allow Internet access. If you are still unable to access the Internet after disabling any firewall software, please contact Belkin Technical Support.
Page 88 If you are unable to connect to the Internet from a wireless computer, please check the following items: Look at the lights on your Router. If you’re using a Belkin Router, the lights should be as follows: • The “router” LED should be on.
Page 89 (as opposed to wirelessly), ensure that “Broadcast SSID” is enabled. This setting is found on the Router’s wireless “Channel and SSID” configuration page. If you are still unable to access the Internet after completing these steps, please contact Belkin Technical Support.
Page 90 Troubleshooting • My wireless network performance is inconsistent. • Data transfer is sometimes slow. • Signal strength is poor. • Difficulty establishing and/or maintaining a Virtual Private Network (VPN) connection. Wireless technology is radio-based, which means connectivity and the throughput performance between devices decreases when the distance between devices increases.
Page 91 Troubleshooting Troubleshooting I am having difficulty setting up Wired Equivalent Privacy (WEP) security on my Belkin Router. Log into your Router. Open your web browser and type in the IP address of the Router. (The Router’s default is 192.168.2.1.) Log into your Router by clicking on the “Login”...
Page 92 Router. For example: C3030FAF4BB2C3D44BC3D4E7E4 = 128-bit key Click “OK”, and then “Apply” to save the settings. If you are NOT using a Belkin wireless client card, please consult the manufacturer’s user manual for that wireless client card.
Page 93 Download the patch here: http://www.microsoft.com/downloads/details. You also need to download the latest driver for your Belkin Wireless 802.11g Desktop or Notebook Network Card from the Belkin support site. Other operating systems are not supported at this time. Microsoft’s patch only supports devices with WPA-enabled drivers such as Belkin 802.11g products...
Page 94 Troubleshooting I am having difficulty setting up Wireless Protected Access (WPA) security on a Belkin wireless client card for a home network. Clients must use the same key that the Router uses. For instance, if the key is “Smith Family Network Key” in the Router, the clients must also use that same key.
Page 95 Troubleshooting Troubleshooting I am NOT using a Belkin client card for a home network and I am having difficulty setting up Wireless Protected Access (WPA) security. If you are not using a Belkin Wireless Desktop or Wireless Notebook Network Card that is not equipped with WPA-enabled software, a file from Microsoft called “Windows XP Support Patch for Wireless...
Page 96 Troubleshooting Under the “Wireless Networks” tab, click the “Configure” button and you will see the following screen. For a home or small business user, select “WPA-PSK” under “Network Administration”. Note: Select WPA (with radius server) if you are using this computer to connect to a corporate network that supports an authentication server such as a radius server.
Page 97 Troubleshooting Troubleshooting Wireless Comparison Chart 11Mbps link 5x faster than 10x faster 10x faster than Wired speed rate/baseline 802.11b* than 802.11b* 802.11b* over the air* Common Common Common Common Common household household household household household devices such devices such devices such devices such devices such as cordless...
Page 98 *National call rates may apply You can find additional support information on our website www.belkin. com through the tech-support area. If you want to contact technical support by phone, please call the number you need from the list below*.
Page 99 Information FCC Statement DECLARATION OF CONFORMITY WITH FCC RULES FOR ELECTROMAGNETIC COMPATIBILITY We, Belkin International, Inc., of 501 West Walnut Street, Compton, CA 90220, declare under our sole responsibility that the product, F5D8231-4 to which this declaration relates, complies with Part 15 of the FCC Rules.
Page 100 Information EC Declaration of Conformity to R&TTE Directive 1999/5/EC Manufacturer : BELKIN LTD, EXPRESS BUSINESS PARK, SHIPTON WAY ,RUSHDEN NN10 6GL ENGLAND Representative : Belkin Ltd (residing in the EC holding the TCF) Product / Apparatus : N1 Wireless Router...
Page 101 (except for shipping charges for the product). What is not covered by this warranty? All above warranties are null and void if the Belkin product is not provided to Belkin International, Inc., for inspection upon Belkin’s request at the sole expense...
Page 102 Information of the purchaser, or if Belkin International, Inc., determines that the Belkin product has been improperly installed, altered in any way, or tampered with. The Belkin Product Warranty does not protect against acts of God (other than lightning) such as flood, earthquake, war, vandalism, theft, normal-use wear and tear, erosion, depletion, obsolescence, abuse, damage due to low voltage disturbances (i.e.
Page 103 Brøndby, Denmark Dubai Internet City, Dubai, UAE © 2007 Belkin International, Inc. All rights reserved. All trade names are registered trademarks of respective manufacturers listed. Mac, Mac OS, Apple, and AirPort are trademarks of Apple Inc., registered in the U.S. and other countries. Windows, NT, and Microsoft are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries.
Page 104 Routeur Sans Fil N1 Manuel de l’utilisateur F5D8231-4...
Page 105 Table des matières 1. Introduction ................1 Les avantages d’un réseau sans fil ........1 Choix de l’emplacement de votre Routeur sans fil N1 ..3 2. Présentation du produit ............7 Caractéristiques du produit ..........7 3. Faites connaissance avec votre routeur ......10 Contenu de l’emballage ............
Page 106 Introduction Merci d’avoir fait l’achat du Routeur Sans Fil N1 de Belkin (le routeur). Vous trouverez ci-dessous deux sections, l’une traitant des avantages d’un réseau domestique, l’autre donne un aperçu des gestes essentiels afin de maximiser la performance et la portée de votre réseau sans fil domestique.
Page 107 Les radios conventionnelles utilisent une antenne pour transmettre un flux de données. La radio avec antenne intelligente N1 MIMO Belkin, quant à elle, utilise trois antennes. Elle est conçue afin d’enrayer la distorsion et les interférences. Le N1 MIMO Belkin est multidimensionnel.
Page 108 Si les problèmes persistent même dans une zone de couverture restreinte, veuillez contacter l’assistance technique de Belkin. Remarque : Alors que certains des objets énumérés ci-dessous peuvent affecter la performance de votre réseau, ils n’empêcheront pas son fonctionnement.
Page 109 Introduction Éviter les obstacles et les interférences Évitez de placer le routeur ou le point d’accès près d’un appareil émettant des ondes radio, comme un four à micro-ondes. Exemples d’objets denses pouvant empêcher la communication sans fil : • Réfrigérateurs •...
Page 110 Ces solutions devraient vous permettre d’obtenir une zone de couverture maximale avec votre routeur. Si vous devez étendre votre zone de couverture, nous vous suggérons le Point d’accès/Module d’extension de Belkin. Une connexion sécurisée, les VPN et les connexions sécurisées AOL sont un type de connexion qui requiert un nom d’utilisateur et un mot de passe, et qui est utilisé...
Page 111 Introduction Pour en savoir plus sur nos produits réseau, visitez notre site Web à www.belkin.com/networking ou communiquez avec l’Assistance technique Belkin en appelant au : Pays Numéro AUTRICHE 08 - 20 20 07 66 RÉPUBLIQUE 23 900 04 06 TCHÈQUE...
Page 112 Présentation du produit Présentation du produit Caractéristiques du produit En peu de temps, vous pourrez partager votre connexion Internet et mettre vos ordinateurs en réseau. Voici la liste des fonctions qui font de votre nouveau Routeur Sans Fil N1 la solution idéale pour vos réseaux domestiques et de petites entreprises.
Page 113 Présentation du produit Switch 4 ports 10/100 intégré Le routeur dispose d’un switch réseau 4 ports intégré afin que vos ordinateurs filaires puissent partager imprimantes, données, fichiers MP3, photos numériques et bien d’autres. Le switch dispose d’une détection automatique pour régler la vitesse des unités qui lui sont connectées.
Page 114 Présentation du produit Point d’accès sans fil N1 intégré Le N1 MIMO est une toute nouvelle technologie basée sur le draft IEEE 802.11n. Elle met en œuvre la technologie d’antenne intelligente MIMO (Multiple Input Multiple Output) pour atteindre un débit jusqu’à 300 Mbps.* Le débit réel est généralement inférieur au débit de la connexion et varie en fonction de l’environnement de votre réseau.
Page 115 Faites connaissance avec votre routeur Contenu de l’emballage • Routeur Sans Fil N1 de Belkin • Guide d’installation rapide • CD-ROM avec logiciel Assistant d’installation Belkin • Câble réseau Ethernet RJ45 • Bloc d’alimentation • Manuel de l’Utilisateur • Guide explicatif des voyants de l’état du réseau •...
Page 116 Faites connaissance avec votre routeur Faites connaissance avec votre routeur Le routeur a été conçu pour être placé sur une surface de travail. Tous les câbles sortent de la partie arrière du routeur, pour une gestion aisée de ceux- ci. Les voyants du Panneau de l’état du réseau sont visibles à l’avant du routeur et vous fournissent des informations sur l’activité...
Page 117 Faites connaissance avec votre routeur D. État du routeur/de l’alimentation Lorsque vous mettez le routeur sous tension ou lorsque vous le redémarrez, un petit laps de temps nécessaire à son amorçage. Pendant ce temps le voyant clignote. Une fois que le routeur est entièrement initialisé, le voyant s’allume en continu, ce qui indique que le routeur est prêt à...
Page 118 Faites connaissance avec votre routeur Faites connaissance avec votre routeur H. Connexions aux ordinateurs filaires - Gris Vous devez connecter vos PC filaires (et non pas sans fil) à ces ports. Les ports LAN sont des ports 10/100 RJ45 à négociation automatique et à...
Page 119 Branchez le bloc d’alimentation 12 VCC / 1 A fourni sur cette prise. Bouton poussoir Ce bouton est réservé aux fonctions futures pouvant faire l’objet de mises à jour. Pour les plus récentes mises à jour du micrologiciel, visitez www.belkin.com/support.
Page 120 RJ45. Ethernet Assistant d’installation Belkin fournit son logiciel Assistant d’installation pour faciliter l’installation du routeur. Utilisez-le pour installer votre routeur en un tournemain. L’Assistant d’installation exige que votre ordinateur soit connecté directement au modem câble ou ADSL et que la connexion Internet soit activée et fonctionnelle au moment de l’installation.
Page 121 Branchement et Configuration du routeur Étape 1 Branchement du matériel – Consultez le Guide d’installation rapide (GIR) Débranchez le câble �� d’alimentation de votre modem. Placez le routeur à côté du �� modem. Redressez les antennes du routeur. Repérez le câble réseau qui relie votre ordinateur au modem.
Page 122 Branchement et Configuration du routeur Branchement et Configuration du routeur Étape 2 Configuration du routeur – Exécutez l’Assistant d’installation Arrêtez tout programme en exécution sur l’ordinateur en ce moment. Éteignez tout logiciel de pare-feu ou de partage d’accès à Internet sur l’ordinateur.
Page 123 Branchement et Configuration du routeur Écran de confirmation Assurez-vous d’avoir complété toutes les étapes du GIR et cochez la case située à droite de la flèche. Cliquez sur « Next [Suivant] » pour continuer. Écran de progression L’Assistant d’installation vous montre un écran de progression chaque fois qu’une étape est complétée.
Page 124 Branchement et Configuration du routeur Branchement et Configuration du routeur Vérification des connexions physiques L’Assistant vérifie les branchements et les connexions physiques. Attribution d’un nom à votre réseau sans fil L’Assistant d’installation affiche le nom réseau sans fil par défait ou le Service Set Identifier (SSID).
Page 125 Branchement et Configuration du routeur Recherche des informations relatives à votre compte Internet (si besoin) Si la connexion à votre compte Internet requiert l’utilisation d’un nom d’utilisateur et d’un mot de passe, vous verrez un écran semblable à celui de gauche. Choisissez votre pays ou votre FAI dans les boîtes de sélection.
Page 126 à l’Internet. Félicitations Vous avez terminé l’installation de votre nouveau routeur Belkin. Vous verrez l’écran de Félicitations lorsque votre routeur peut se connecter à l’Internet. Vous pouvez commencer à naviguer en lançant votre navigateur et en visitant un site Web.
Page 127 Branchement et Configuration du routeur Facultatif : Aide pour la connexion d’autres ordinateurs Cette étape facultative vous aidera à connecter d’autres ordinateurs filaires ou sans fil à votre réseau. Suivez les instructions qui apparaissent à l’écran. Félicitations Après avoir vérifié la connexion de vos ordinateurs filaires et sans fil, votre réseau est prêt.
Page 128 Autre méthode de configuration Autre méthode de configuration Étape 1 Branchement du matériel – Consultez le Guide d’installation rapide (GIR) Voir le GIR ou l’Étape 1 : Branchement du matériel de la section précédente. Étape 2 Configuration de vos paramètres réseau pour utilisa- tion avec un serveur DHCP Reportez-vous à...
Page 129 Autre méthode de configuration Connexion au routeur La page d’accueil du routeur s’affiche dans la fenêtre du navigateur. Cette page d’accueil peut être vue par quiconque désire la voir. Pour apporter des modifications aux paramètres du routeur, vous devez vous connecter. Cliquez sur le bouton « Login [Connexion] » ou sur l’un des liens de la page d’accueil pour accéder à...
Page 130 Autre méthode de configuration Autre méthode de configuration (10) (5) (4) Raccourcis de navigation Grâce à ces raccourcis, vous pouvez accéder à toutes les pages de l’interface-utilisateur évoluée du routeur. Les raccourcis sont classés par catégories et groupés à l’aide d’onglets pour faciliter l’accès à...
Page 131 Autre méthode de configuration Bouton Connexion/Déconnexion Ce bouton vous permet de vous connecter et de vous déconnecter du routeur en cliquant sur un bouton. Lorsque vous êtes connecté au routeur, ce bouton indique « Logout [Déconnexion] ». La connexion au routeur vous transportera vers une page de connexion séparée, où...
Page 132 Autre méthode de configuration Autre méthode de configuration Étape 4 Configuration du routeur pour la connexion à votre Fournisseur d’accès à Internet (FAI) L’onglet « Internet/WAN » est l’endroit où vous allez configurer le routeur pour qu’il se connecte à votre Fournisseur d’Accès à Internet (FAI).
Page 133 Autre méthode de configuration À partir de la page Type de connexion, choisissez le type de connexion dont vous disposez. Cliquez sur le bouton en regard du type de connexion, puis cliquez sur « Next [Suivant] »...
Page 134 Autre méthode de configuration Autre méthode de configuration Définition du type de connexion du FAI de type « IP Dynamique » Une connexion de type dynamique est le type de connexion le plus courant, et se retrouve sur les modems câble. Choisir l’option de connexion dynamique est souvent suffisant pour compléter la connexion à...
Page 135 Autre méthode de configuration Définition du type de connexion du FAI de type « IP fixe »Une connexion de type IP Fixe est moins courante que les autres types de connexion. Si votre FAI utilise l’adressage IP fixe, vous aurez besoin de votre adresse IP, de celle du masque de sous- réseau et de celle de la passerelle FAI.
Page 136 Autre méthode de configuration Autre méthode de configuration Définition du type de connexion du FAI de type PPPoE La plupart des fournisseurs de services DSL utilisent la connexion de type PPPoE. Si vous utilisez un modem ADSL pour vous connecter à...
Page 137 Autre méthode de configuration Nom d’utilisateur Cet endroit est prévu pour y saisir le nom d’utilisateur qui vous a été attribué par le FAI. Mot de passe Entrez le mot de passe et retapez-le dans la zone « Retype Password [Confirmer le mot de passe] » pour le confirmer. Nom du service Un nom de service est rarement requis par un FAI.
Page 138 Autre méthode de configuration Autre méthode de configuration Définition du type de connexion du FAI à PPTP (Point-to-Point Tunneling Protocol) [Europe seulement]. Des FAI exigent une connexion utilisant le protocole PPTP, un type de connexion très répandu dans les pays européens. Ceci crée une connexion directe avec le système du FAI.
Page 139 Autre méthode de configuration Masque de sous-réseau Fourni par votre FAI. Entrez l’adresse IP ici. Identifiant de connexion (facultatif) Fourni par votre FAI. Si votre FAI ne vous a pas attribué d’identifiant de connexion, laissez ce champ vide. Déconnecter après X... Cette fonction permet de déconnecter automatiquement le routeur de votre FAI, lorsque celui-ci est inactif pour une période de temps déterminée.
Page 140 Autre méthode de configuration Autre méthode de configuration Définition du type de connexion si vous êtres utilisateur de Telstra BigPond ® (Australie seulement). Votre nom d’utilisateur et votre mot de passe vous sont fournis par Telstra BigPond. Saisissez ces données ci- dessous.
Page 141 Un Serveur de Noms de Domaine est un serveur que l’on retrouve sur l’Internet et qui traduit les URL (Universal Resource Links), telles que www.belkin.com, en adresses IP. La plupart des FAI n’exigent pas que cette information ne soit entrée lors de la configuration du routeur. La case «...
Page 142 MAC qui sera « vue » par le FAI, ce qui risque de faire échouer la connexion. Belkin vous permet de « cloner » (copier) l’adresse MAC de l’ordinateur dans le routeur. Cette adresse MAC sera donc lue par le FAI comme étant l’adresse MAC originale et assurera...
Page 143 Utilisation de l’Interface utilisateur avancée Grâce à votre navigateur Internet, vous pouvez accéder à l’Interface utilisateur évoluée basée sur le Web du routeur. Dans votre navigateur, tapez « 192.168.2.1 » (n’entrez aucun élément comme http:// ou www), puis appuyez sur la touche Entrée. La page d’accueil du routeur s’affiche dans la fenêtre du navigateur.
Page 144 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Modification des paramètres de réseau local (LAN) Tous les paramètres de réseau local (LAN) du routeur peuvent être visualisés et modifiés ici. Adresse IP L’«...
Page 145 IP demeure la même. Nom de domaine local Le paramètre par défaut est « Belkin ». Vous pouvez donner un nom de domaine local (nom de réseau) à votre réseau. Il n’est pas nécessaire de modifier ce paramètre à moins qu’un impératif particulier ne vous y oblige.
Page 146 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Affichage de la page « Liste des clients DHCP » Vous pouvez visualiser une liste d’ordinateurs (appelés clients) connectés à votre réseau. Vous êtes en mesure de visualiser l’adresse de l’ordinateur, le nom d’hôte (si l’ordinateur s’en est vu attribuer un), et l’adresse MAC...
Page 147 Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil. Le SSID est le nom de votre réseau. Le nom du réseau par défaut du routeur est « Belkin N1 Wireless », suivi de six chiffres uniques à votre routeur. Le nom de votre réseau ressemblera à...
Page 148 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Modification du canal Vous pouvez choisir parmi plusieurs canaux de fonctionnement : aux États-Unis, il y a 11 canaux et au Royaume-Uni (ainsi que la plupart des pays d’Europe) il y en a 13.
Page 149 Utilisation de l’Interface utilisateur Avancée basée sur le Web Utilisation de la fonction de commutation entre les bandes passantes Ce commutateur vous permet de configurer les bandes passantes sans fil du routeur. Il existe plusieurs modes : 20MHz only Ce paramètre permet le fonctionnement du routeur sur une bande passante de 20 MHz.
Page 150 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’option d’émission du SSID Remarque :Cette fonction avancée ne devrait être utilisée que par les utilisateurs avancés. Pour plus de sécurité, vous pouvez choisir de ne pas diffuser le SSID de votre réseau.
Page 151 WPA2, et que vous avez téléchargé et installé le pilote le plus récent. Un pilote mis à jour pour la plupart des cartes sans fil Belkin est disponible pour téléchargement à partir du site de l’assistance technique Belkin :...
Page 152 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Configuration WPA/WPA2-Personal (PSK) Tout comme la sécurité WPA, le WPA2 est disponible en mode WPA2-Personal (PSK) et en mode WPA2-Enterprise (RADIUS). De façon générale, le WPA2-Personal (PSK) se retrouve dans le cas d’un réseau domestique, alors que le WPA2-Enterprise (RADIUS) se retrouve en environnement d’enreprise, où...
Page 153 Utilisation de l’Interface utilisateur Avancée basée sur le Web IMPORTANT : Assurez-vous que vos ordinateurs sans fil sont mis à jour afin de prendre en charge le WPA2 et possèdent les réglages appropriés permettant une connexion au routeur. Configuration du WPA Remarque : Pour utiliser la technologie de sécurité...
Page 154 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Configuration du WPA-PSK À partir du menu déroulant « Security Mode [Mode de Sécurité] », sélectionnez « WPA-PSK (no server) [sans serveur] ». À...
Page 155 Utilisation de l’Interface utilisateur Avancée basée sur le Web Configuration du chiffrement WEP Remarque aux utilisateurs de Mac : L’option « Passphrase [Expression mot de passe] » ne fonctionne pas avec Apple AirPort ® ® Pour la configuration du cryptage de votre ordinateur Mac, veuillez utiliser la méthode manuelle décrite à...
Page 156 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation d’une clé hexadécimale Une clé hexadécimale est un mélange de chiffres et de lettres de A à F et de 0 à 9. Les clés 64 bits sont constituées de 10 nombres, pouvant être divisés en cinq nombres de deux chiffres.
Page 157 Utilisation de l’Interface utilisateur Avancée basée sur le Web Utilisation du mode Point d’accès Remarque : Cette fonction avancée ne devrait être utilisée que par les utilisateurs avancés. Le routeur peut être configuré pour fonctionner comme point d’accès de réseau sans fil. L’emploi de ce mode empêche l’option de partage IP NAT ainsi que le serveur DHCP.
Page 158 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Configuration de l’Adresse MAC Le Filtre d’Adresse MAC représente une puissante caractéristique de sécurité, vous permettant d’autoriser, à des ordinateurs spécifiques, l’accès à votre réseau sans fil. Remarque : Cette liste ne s’applique qu’aux ordinateurs sans fil.
Page 159 Utilisation de l’Interface utilisateur Avancée basée sur le Web Dresser une liste d’ordinateurs « autorisés » Sélectionnez la case d’option « Allow [Autoriser] » pour commencer à dresser une liste d’ordinateurs pouvant se connecter à votre réseau sans fil. Puis, dans le champ « Addresse MAC » vide , entrez l’adresse MAC de l’ordinateur à...
Page 160 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Configuration du pare-feu Votre routeur est équipé d’un pare-feu qui sert à protéger le réseau d’une variété d’attaques de pirates informatiques, y compris : •...
Page 161 Utilisation de l’Interface utilisateur Avancée basée sur le Web Configuration des paramètres de retransmission interne La fonction de serveurs virtuels vous permet de diriger les appels de service externes (Internet) tels qu’un serveur Web (port 80), un serveur FTP (port 21) ou toute autre application via le routeur vers votre réseau interne.
Page 162 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Définition de filtres IP de clients Le routeur peut être configuré de sorte à limiter l’accès à Internet, au courrier électronique et autres fonctions réseau à des jours et des heures données.
Page 163 Utilisation de l’Interface utilisateur Avancée basée sur le Web Activer de la zone démilitarisée (DMZ) La fonctionnalité DMZ vous permet d’indiquer un ordinateur du réseau qui sera placé hors du pare-feu. Ceci peut être nécessaire si le pare- feu cause des problèmes avec une application telle qu’un jeu ou une application de visioconférence.
Page 164 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation du serveur DNS dynamique Le service DNS Dynamique vous permet d’attribuer une adresse IP dynamique à un nom d’hôte fixe parmi ceux offerts par DynDNS.org, ce qui vous permet d’accéder à...
Page 165 Utilisation de l’Interface utilisateur Avancée basée sur le Web Blocage du ping ICMP Les pirates informatiques utilisent une technique appelée Pinging pour dénicher sur Internet leurs victimes potentielles. En faisant un ping vers une adresse IP particulière et en recevant une réponse de la part de celle-ci, un pirate informatique peut décider de s’intéresser à...
Page 166 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Redémarrage du routeur Il peut parfois être utile de redémarrer le routeur lorsque celui-ci fonctionne de façon incongrue. Le redémarrage ou le réamorçage du routeur ne supprimera AUCUN de vos paramètres de configuration.
Page 167 Utilisation de l’Interface utilisateur Avancée basée sur le Web Rétablissement des paramètres par défaut du constructeur Cette option rétablira les paramètres du routeur vers les paramètres par défaut du fabricant. Nous vous recommandons de faire une copie de sauvegarde de vos paramètres avant de rétablir la configuration par défaut.
Page 168 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Enregistrement de la configuration actuelle Vous pouvez sauvegarder votre configuration actuelle grâce à cette fonction. Cela vous permettra de la rétablir plus tard si vous perdez les paramètres ou s’ils sont modifiés.
Page 169 Utilisation de l’Interface utilisateur Avancée basée sur le Web Lorsque la sauvegarde est terminée, vous verrez la fenêtre ci- dessous. Cliquez sur « Close [Fermer] ». Votre configuration est maintenant sauvegardée. Rétablissement d’une configuration précédente Cette option vous permet de rétablir une configuration sauvegardée préalablement.
Page 170 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Un message vous demande si vous souhaitez continuer. Cliquez sur « OK ». Une fenêtre de rappel apparaît. Le rétablissement de la configuration peut prendre jusqu’à...
Page 171 Lorsque Belkin lance un nouveau micrologiciel, vous pouvez le télécharger à partir du site de mises à jours de Belkin, et mettre à jour votre micrologiciel avec la toute dernière version. Recherche d’une nouvelle version du micrologiciel Le bouton «...
Page 172 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web Téléchargement de la nouvelle version du micrologiciel Si vous cliquez sur le bouton « Check Firmware [Vérifier le micrologiciel] » et qu’une nouvelle version est disponible, un écran similaire à...
Page 173 Utilisation de l’Interface utilisateur Avancée basée sur le Web Lorsque la sauvegarde est terminée, vous verrez la fenêtre ci- dessous. Cliquez sur « Close [Fermer] ». Le téléchargement du micrologiciel est terminé. Pour mettre le logiciel à jour, procédez comme indiqué dans la section « Mise à jour du micrologiciel du routeur ».
Page 174 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’Interface utilisateur avancée basée sur le Web La boîte de dialogue « Update Firmware [Mise à jour du micrologiciel] » affiche maintenant l’emplacement et le nom du fichier que vous venez de sélectionner.
Page 175 Utilisation de l’Interface utilisateur Avancée basée sur le Web Modiﬁcation des paramètres système À la page des Paramètres du Système, vous pouvez entrer un nouveau mot de passe administrateur, régler le fuseau horaire, activer la gestion à distance, et activer/désactiver la fonction de NAT du routeur. Entrer ou modifier le mot de passe administrateur Le routeur est livré...
Page 176 Internet et obtenir une réponse. Vous ne pouvez pas modifier l’horloge vous-même. Activer de la gestion à distance Avant d’activer cette fonctionnalité évoluée de votre routeur Belkin, ASSUREZ-VOUS D’AVOIR DÉFINI VOTRE MOT DE PASSE ADMINISTRATEUR. La gestion à distance vous permet d’apporter des changements aux paramètres de votre routeur, où...
Page 177 Utilisation de l’Interface utilisateur Avancée basée sur le Web Sécurité évoluée : L’option « Port d’accès distant » vous permet de configurer la fonction de gestion à distance. Le port d’accès par défaut est 80. Activation/Désactivation du NAT (Network Address Translation) Remarque :Cette fonction avancée ne devrait être utilisée que par les utilisateurs experts.
Page 178 Utilisation de l’Interface utilisateur avancée basée sur le Web Activer/Désactiver l’UPnP L’UPnP (Universal Plug-and-Play) est une fonction avancée unique à votre routeur. C’est une technologie qui offre un fonctionnement transparent de la messagerie vocale et vidéo, des jeux, et d’autres applications compatibles avec l’UPnP.
Page 179 Configuration manuelle des paramètres Procédez comme suit pour configurer D’ABORD l’ordinateur connecté au modem câble ou ADSL. Vous pouvez également suivre les étapes suivantes pour ajouter des ordinateurs à votre routeur après que celui-ci soit configuré pour accéder à l’Internet. Configuration manuelle des paramètres réseau sous Mac OS jusqu’à...
Page 180 Configuration manuelle des paramètres du réseau Configuration manuelle des paramètres du réseau Configuration manuelle des Adaptateurs réseau sous MacOS X Cliquez sur l’icône « System Preferences [Préférences système] ». Sélectionnez « Network [Réseau] » à partir du menu « System Preferences [Préférences du système] ».
Page 181 Configuration manuelle des paramètres du réseau Sélectionnez l’onglet « TCP/IP » . À côté de « Configure [Configurer] » , vous devriez voir « Manually [Manuellement] » ou « Using DHCP [Utiliser DHCP] ». Si tel n’est pas le cas, vérifiez dans l’onglet «...
Page 182 Configuration manuelle des paramètres du réseau Configuration manuelle des paramètres du réseau Configuration manuelle des paramètres réseau sous Windows 2000, NT ou XP Cliquez sur « Démarrer », « Paramètres » puis « Panneau de Configuration ». Cliquez deux fois sur l’icône « Network and dial-up connections [Connexions réseau et accès à...
Page 183 Configuration manuelle des paramètres du réseau Configuration manuelle des adaptateurs réseau sous Windows 98SE ou Me Cliquez avec le bouton droit de la souris sur « Network Neighborhood [Voisinage réseau] » et sélectionnez « Properties [Propriétés] » dans le menu déroulant. Sélectionnez «...
Page 184 Paramètres de navigateur recommandés Paramètres de navigateur recommandés La plupart du temps, vous n’aurez pas besoin de modifier les paramètres de votre navigateur Web. Si vous rencontrez des problèmes pour accéder à Internet ou avec l’interface utilisateur évoluée basée sur le Web, modifiez les paramètres de votre navigateur et choisissez ceux conseillés dans cette section.
Page 185 Paramètres de navigateur recommandés Assurez-vous qu’aucune de ces options n’est cochée : « Automatically detect settings [Détecter automatiquement les paramètres de connexion] », « Use automatic configuration script [Utiliser un script de configuration automatique] » et « Use a proxy server [Utiliser un serveur proxy] ». Cliquez sur « OK ». Ensuite, cliquez de nouveau sur «...
Page 186 Dépannage Dépannage Le CD de l’Assistant d’installation ne démarre pas automatiquement. Si le CD-ROM ne lance pas l’Assistant d’installation de façon automatique, il se peut qu’un autre programme utilisé par votre ordinateur interfère avec le lecteur de CD-ROM. Si l’écran de l’Assistant n’apparaît pas dans les -20 à 15-20 secondes, ouvrez votre lecteur de CD-ROM en double-cliquant sur l’icône «...
Page 187 Dépannage Mettez le routeur hors tension pendant 10 secondes, et mettez- le ensuite sous tension de nouveau. Assurez-vous que le voyant d’alimentation est allumé. Il doit être de couleur bleue. Si tel n’est pas le cas, assurez-vous que le bloc d’alimentation est bien branché...
Page 188 Cette mesure permettra au routeur de tenter de nouveau d’entrer en communication avec le modem. Si le voyant « Modem » sur le routeur ne s’allume pas après les étapes précédentes, veuillez contacter l’Assistance technique Belkin. Éteignez puis redémarrez votre ordinateur.
Page 189 FAI. Pour effectuer une recherche dans notre base de connaissances traitant de problèmes liés aux FAI, allez à : http://web.belkin.com/support et entrez « ISP ». (Interface anglophone seulement.) Si vous ne pouvez toujours pas accéder à l’Internet après avoir vérifié...
Page 190 Veuillez prendre connaissance des instructions fournies par l’éditeur de votre logiciel pare-feu, afin de configurer celui-ci pour permettre l’accès à Internet. Si vous ne pouvez toujours pas accéder à l’Internet après avoir désactiver votre pare-feu, veuillez contacter l’assistance technique de Belkin.
Page 191 : Observez les voyants sur votre routeur. Si vous utilisez un routeur Belkin, les voyants devraient être comme suit : • Le voyant « Routeur » doit être allumé. • Le voyant « ondes radio » au-dessus du voyant « Routeur » doit être allumé.
Page 192 « Broadcast SSID [Diffusion du SSID] » est activée. Ce paramètre se trouve à la page de configuration du Canal et SSID du manuel du routeur. Si vous ne pouvez toujours pas accéder à Internet après avoir vérifié les points précédents, veuillez contacter l’assistance technique de Belkin.
Page 193 Dépannage • Mon réseau sans fil ne fonctionne pas toujours. • Le transfert de données est parfois très lent. • La force du signal est faible. • J’éprouve des difficultés à établir/maintenir une connexion de type VPN (Virtual Private Network). La technologie sans fil est basée sur des ondes radio.
Page 194 Dépannage Dépannage J’éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur mon routeur Belkin. Connectez-vous au routeur. Ouvrez votre navigateur Web et entrez l’adresse IP du routeur. (L’adresse par défaut est 192.168.2.1.) Appuyez sur le bouton « Login [Connexion] », situé au coin supérieur droit du clavier, pour vous connecter au routeur.
Page 195 Par exemple : C3030FAF4BB2C3D44BC3D4E7E4 = clé 128 bits Cliquez sur « OK » et sur « Apply Changes [Enregistrer les Modifications] » pour enregistrer les paramètres. Si vous n’utilisez PAS une carte sans fil Belkin, consultez son manuel de l’utilisateur.
Page 196 Vous devrez en outre télécharger le plus récent pilote pour votre Carte réseau sans fil 802.11g pour ordinateur de bureau ou portable de Belkin, que vous trouverez sur le site de l’assistance technique de Belkin. Les autres systèmes d’exploitation ne sont pas pris en charge pour le moment.
Page 197 Dépannage J’éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte Réseau Sans Fil Belkin, pour mon réseau domestique. Les clients doivent utiliser la même clé que le routeur. Par exemple, si le routeur est configuré avec la clé « Clé réseau de la famille Dupont », tous les clients doivent utiliser cette même clé.
Page 198 PAS une carte Belkin), pour mon réseau domestique. Pour les Cartes réseau sans fil pour ordinateurs de bureau ou portables autres que Belkin et qui ne prenant pas en charge le WPA, une rustine de Microsoft, nommée « Windows XP Support Patch for Wireless Protected Access »...
Page 199 Dépannage Sous l’onglet « Wireless Networks [Réseaux Sans Fil] », cliquez sur le bouton « Configure [Configurer] » et vous verrez une fenêtre s’afficher comme suit : Pour l’utilisateur de réseau domestique ou de petite entreprise, sélectionnez « WPA-PSK » sous « Network Administration [Administration Réseau] ».
Page 200 Dépannage Dépannage Tableau comparatif des réseaux sans fil 10x plus Débit de 5x plus rapide 10x plus rapide Débit filaire via rapide que le liaison 11 Mbps que le 802.11b* que le 802.11b* les airs* 802.11b* Les appareils Les appareils Les appareils Les appareils Les appareils...
Page 201 Dépannage Assistance technique www.belkin. Vous trouverez des informations techniques sur le site com/networking . Pour communiquer avec l’assistance technique par téléphone, appelez au : Pays Numéro AUTRICHE 08 - 20 20 07 66 RÉPUBLIQUE 23 900 04 06 TCHÈQUE 701 22 403...
Page 202 Information DÉCLARATION DE CONFORMITÉ À LA RÉGLEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE Nous, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit, F5D8231-4 auquel se réfère la présente déclaration, est conforme aux normes énoncées à...
Page 203 • ETS 300 826 Consignes générales de compatibilité électromagnétique pour équipement radio. Prière de consulter la plaque d’identification apposée sur votre produit Belkin pour déterminer le type d’émetteur. Les produits portant le label CE satisfont à la directive relative à la compatibilité...
Page 204 Information Information EC Declaration of Conformity to R&TTE Directive 1999/5/EC Manufacturer : BELKIN LTD, EXPRESS BUSINESS PARK, SHIPTON WAY ,RUSHDEN NN10 6GL ENGLAND Representative : Belkin Ltd (residing in the EC holding the TCF) Product / Apparatus : N1 Wireless Router...
Page 205 Belkin Corporation garantit à l’acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériau et de fabrication. Période de garantie.. Belkin Corporation garantit le produit Belkin pour toute la durée de vie du produit. Mesures correctives. Garantie du produit.
Page 206 Information Belkin Corporation se réserve le droit d’examiner le produit Belkin endommagé. Tous les frais d’expédition du produit Belkin à Belkin Corporation pour inspection seront entièrement à la charge de l’acheteur. Si Belkin détermine, à son entière discrétion, qu’il est peu pratique d’expédier l’équipement endommagé...
Page 207 +33 (0) 1 41 31 01 72 Fax +46 (0) 8 5229 1874 Fax © 2007 Belkin International, Inc. Tous droits réservés. Toutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs. Mac, Mac OS, Apple et AirPort sont des marques de commerce d’Apple Computer, Inc., enregistrées aux États-Unis et dans d’autres pays.
Page 208 Kabelloser N1 Router Benutzerhandbuch F5D8231-4...
Page 209 Inhaltsverzeichnis 1 Einleitung ................1 Vorteile eines kabellosen Netzwerks ........1 Aufstellung des Kabellosen N1 Routers ........ 3 2. Produktübersicht ..............7 Produktmerkmale ..............7 3. Beschreibung des Routers ..........10 Verpackungsinhalt .............. 10 Systemanforderungen ............10 Systemanforderungen für die Installationssoftware ..... 10 4.
Page 210 Einleitung Wir beglückwünschen Sie zum Kauf des Kabellosen N1 Routers von Belkin. In den zwei folgenden kurzen Abschnitten werden die Vorteile eines Netzwerks zu Hause vorgestellt und erklärt, wie Sie die Leistung und die Reichweite des kabellosen Netzwerks zu Hause am besten ausnutzen. Bitte lesen Sie dieses Handbuch vollständig durch und lesen Sie besonders genau den Abschnitt...
Page 211 Datenströme verwendet werden, um den kabellosen Datentransfer in Ihrem Haus oder Büro zu gewährleisten. Ein herkömmlicher Funksender verwendet eine Antenne für einen Datenstrom. N1 MIMO von Belkin verwendet hingegen drei Antennen. Dieses Design unterstützt die Verringerung von Störungen und Interferenzen. Der Standard N1 MIMO von Belkin ist multidimensional. Er beruht durch die gleichzeitige Aussendung von zwei Datenströmen in einem...
Page 212 Sie sehen, ob eventuelle Probleme aufgrund des Abstands auftreten. Wenn Sie auch bei geringem Abstand noch Probleme haben, nehmen Sie Kontakt mit dem technischen Support von Belkin auf. Hinweis: Obwohl manche der folgenden Faktoren die Funktion Ihres Netzwerks beeinträchtigen können, werden Sie Ihr kabelloses Netzwerk nicht völlig funktionsunfähig machen.
Page 213 Einleitung Vermeiden Sie Hindernisse und Störungen Vermeiden Sie es, Ihren Router in der Nähe von Geräten, die elektromagnetische Strahlung abgeben (z.B. Mikrowellenherde), aufzustellen. Objekte, die die kabellose Kommunikation behindern können sind z.B.: • Kühlschränke • Waschmaschinen und/oder Wäschetrockner • Aktenschränke aus Metall •...
Page 214 Verbindung die beste ist und um Störungen durch schnurlose Telefone oder andere kabellose Geräte in der Umgebung zu vermeiden. • Verwenden Sie für kabellose Produkte von Belkin die detaillierte Standortübersicht (Site Survey) und die Informationen über Kanäle für kabellose Geräte Ihrer Netzwerkkarte. Weitere Informationen finden Sie im Benutzerhandbuch Ihrer Netzwerkkarte.
Page 215 Einleitung Weitere Informationen über unsere Netzwerkprodukte finden Sie auf unserer Website www.belkin.com/networking oder wenden Sie sich telefonisch an den technischen Support von Belkin: Land Nummer ÖSTERREICH 08 - 20 20 07 66 23 900 04 06 TSCHECHISCHE REPUBLIK 701 22 403 DÄNEMARK...
Page 216 In wenigen Minuten können Sie Ihren Internet-Zugang gemeinsam nutzen lassen und Ihre Computer zu einem Netzwerk verbinden. Die folgende Liste beinhaltet die Merkmale, die Ihren neuen Kabellosen N1 Router von Belkin zur idealen Lösung für Ihr Netzwerk zu Hause oder in einem kleinen Büro machen.
Page 217 Benutzer eine komplizierte Netzwerkeinrichtung erspart bleibt. Installationsassistent Der Installationsassistent der zweiten Generation der bekannten Easy Install-Assistenten von Belkin erspart Ihnen das Erraten der erforderlichen Routereinstellungen. Er bestimmt die Netzwerkeinstellungen automatisch und richtet den Router für die Verbindung mit dem ISP (Internet-Provider) ein.
Page 218 Produktübersicht Integrierter Kabelloser N1 Access Point N1 MIMO ist eine bahnbrechende neue Funktechnologie, die dem Entwurf des Standards IEEE 802.11n entspricht. Sie verwendet die intelligente MIMO (Multiple Input Multiple Output) Antennentechnologie, die Datenraten von bis zu 300 Mbit/s ermöglicht.* Die tatsächliche Durchsatzleistung ist normalerweise niedriger als die Verbindungsdatenrate und ist von der jeweiligen Netzwerkumgebung abhängig.
Page 219 Beschreibung des Routers Verpackungsinhalt • Kabelloser N1 Router von Belkin • Installationsanleitung • CD mit Installationssoftware von Belkin • RJ45 Ethernet-Netzwerkkabel • Netzteil • Benutzerhandbuch • Netzwerkstatus-Display Übersicht • Informationen zur Sicherheitseinstellung Systemvoraussetzungen • Breitband-Internetverbindung, zum Beispiel Kabel- oder DSL-Modem mit RJ45-Anschluss (Ethernet) •...
Page 220 Beschreibung des Routers Beschreibung des Routers Der Router kann auf dem Schreibtisch aufgestellt werden. Alle Kabel sind an der Rückseite des Routers angeschlossen, um eine ordentliche Installation zu erleichtern. Das Netzwerkstatus-Display ist gut sichtbar an der Router- Vorderseite angebracht, so dass Sie Status und Aktivität des Netzwerks jederzeit ablesen können.
Page 221 Beschreibung des Routers D. Router/Betriebsanzeige Wenn Sie den Router einschalten oder neu starten, dauert es einige Sekunden, bis der Router hochfährt. Währenddessen blinkt das Router- Symbol. Wenn der Router vollständig hochgefahren ist, wird das Router- Symbol mit Dauerlicht beleuchtet, wodurch angezeigt wird, dass der Router betriebsbereit ist.
Page 222 Beschreibung des Routers Beschreibung des Routers H. Computeranschlüsse - Grau Schließen Sie die Computer, die über Kabel vernetzt werden sollen, an diese Anschlüsse an. Die Anschlüsse sind RJ45- Anschlüsse mit 10/100-Auto-Negotiation und Auto-Uplink für standardmäßige UTP-Cat5- oder Cat6-Ethernet-Kabel. Diese Anschlüsse sind mit den Nummern 1 bis 4 gekennzeichnet und mit LED-Anzeigen ausgestattet.
Page 223 Dauerlicht anzeigt, ist das Wiederherstellen abgeschlossen. K. Netzanschluss – Schwarz Schließen Sie das enthaltene Netzteil (12 V/ 1 A DC) an diesen Anschluss an. Drucktaste Diese Taste ist für zukünftige Aktualisierungen bestimmt. Die neuesten Firmware-Updates finden Sie unter: www.belkin.com/ support.
Page 224 Ethernet-Schnittstelle verfügt. Ethernet Installationsassistent Der Installationsassistent von Belkin macht die Routerinstallation zum Kinderspiel. Dadurch können Sie Ihren Router in wenigen Minuten zum Laufen bringen. Zur Verwendung des Installationsassistenten muss der Computer direkt an das Kabel- oder DSL-Modem angeschlossen werden und die Internetverbindung muss während der Installation aktiv sein und funktionieren.
Page 225 Anschließen und Konfigurieren des Routers Schritt 1 Hardware-Anschlüsse – Folgen Sie den Anwei- sungen in der Installationsanleitung Ziehen Sie das Netzkabel am Modem ab. Stellen Sie den Router neben dem �� Modem auf. Richten Sie die Antennen �� des Routers nach oben aus. ��...
Page 226 Anschließen und Konfigurieren des Routers Anschließen und Konfigurieren des Routers Schritt 2 Router einrichten – Installationsprogramm ausführen Schließen Sie alle momentan laufenden Programme auf dem Computer. Schalten Sie ggf. die Firewall oder Software für die gemeinsame Internetnutzung aus. Legen Sie die CD in das CD- ROM-Laufwerk des Computers ein.
Page 227 Anschließen und Konfigurieren des Routers Bestätigung Bestätigen Sie, dass Sie alle Schritte in der Installationsanleitung ausgeführt haben, indem Sie das Feld rechts neben dem Pfeil markieren. Klicken Sie auf „Next” (Weiter), um fortzufahren. Fortschritt Jeder abgeschlossene Schritt der Installation wird gesondert angezeigt. Überprüfen der Einstellungen Der Installationsassistent kontrolliert jetzt die...
Page 228 Anschließen und Konfigurieren des Routers Anschließen und Konfigurieren des Routers Überprüfen der Hardware- Verbindungen Der Installationsassistent überprüft jetzt die Hardware- Verbindungen. Benennung Ihres Netzwerks Der Installationsassistent zeigt den vorgegebenen Namen des kabellosen Netzwerks oder SSID (Service Set Identifier) an. Dies ist der Name Ihres kabellosen Netzwerks, in welches Ihre Computer oder andere Geräte mit...
Page 229 Anschließen und Konfigurieren des Routers Anfordern der Daten Ihres Internetkontos (falls erforderlich) Wenn Sie für Ihr Internetkonto einen Anmeldenamen und ein Kennwort benötigen, erscheint ein Fenster, das dem auf der linken Seite gleicht. Wählen Sie in der Dropdown-Liste Ihren Standort oder Internet-Provider aus.
Page 230 Der Installationsassistent überprüft jetzt Ihre Internetverbindung. Herzlichen Glückwunsch Sie haben die Installation Ihres neuen Belkin Routers abgeschlossen. Das Fenster mit den Glückwünschen (Congratulations) wird angezeigt, wenn der Router eine Verbindung zum Internet herstellen kann. Sie können mit dem Surfen beginnen, indem Sie den Browser öffnen und zu einer beliebigen...
Page 231 Anschließen und Konfigurieren des Routers Optional: Hilfe bei der Einbindung weiterer Computer. Dieser optionale Schritt unterstützt Sie bei der Einbindung zusätzlicher über Kabel und kabellos vernetzter Computer in Ihr Netzwerk. Folgen Sie den Anweisungen auf dem Bildschirm. Herzlichen Glückwunsch Wenn Sie überprüft haben, ob Ihre anderen über Kabel und kabellos vernetzten Computer eine einwandfreie Verbindung haben, ist Ihr Netzwerk...
Page 232 Alternatives Einrichtungsverfahren Alternatives Einrichtungsverfahren Schritt 1 Hardware-Anschlüsse – Folgen Sie den Anwei- sungen in der Installationsanleitung S. Installationsanleitung oder Schritt 1: Hardware-Anschlüsse aus dem vorherigen Kapitel. Schritt 2 Einstellungen des Computernetzwerks für die Nutzung eines DHCP-Servers Hinweise hierzu finden Sie unter „Manuelles Konfigurieren der Netzwerkeinstellungen”.
Page 233 Alternatives Einrichtungsverfahren Anmelden an den Router Im Browser wird die Router-Homepage angezeigt. Die Startseite kann bei jedem Benutzer angezeigt werden. Um Änderungen an den Einstellungen des Routers vornehmen zu können, müssen Sie sich anmelden. Klicken Sie auf eine Schaltfläche „Anmelden” auf der Homepage, um den Anmeldeschirm anzeigen zu lassen.
Page 234 Alternatives Einrichtungsverfahren Alternatives Einrichtungsverfahren (10) (5) (4) Navigationslinks Sie können direkt jede Einstellungsseite des Routers öffnen, indem Sie auf diese Links klicken. Die Links sind in mehrere Rubriken gegliedert und auf Registerkarten angeordnet, damit Sie die gesuchten Einstellungen leichter finden. Wenn Sie auf den violetten Reiter einer Registerkarte klicken, wird eine kurze Beschreibung der Registerfunktion angezeigt.
Page 235 Alternatives Einrichtungsverfahren An-/Abmeldeschaltfläche Mit dieser Schaltfläche melden Sie sich am Router an oder ab. Wenn Sie am Router angemeldet sind, heißt die Schaltfläche „Logout” (Abmelden). Beim Anmelden gelangen Sie auf eine eigene Anmeldeseite, auf der Sie ein Kennwort eingeben müssen. Wenn Sie sich am Router angemeldet haben, können Sie Änderungen an den Einstellungen vornehmen.
Page 236 Alternatives Einrichtungsverfahren Alternatives Einrichtungsverfahren Schritt 4 Konfigurieren des Routers für die Verbindung mit dem Provider (ISP) Auf der Registerkarte „Internet/WAN”, richten Sie den Router für die Verbindung mit Ihrem Provider ein. Der Router kann die Verbindung zu fast jedem Provider-System herstellen, sofern Sie die Routereinstellungen an den Verbindungstyp anpassen.
Page 237 Alternatives Einrichtungsverfahren Einstellen des Verbindungstyps Auf der Verbindungstypseite können Sie den verwendeten Verbindungstyp einstellen. Klicken Sie hierzu auf das entsprechende Optionsfeld neben (2) (Weiter) dem Verbindungstyp und dann auf „Next”...
Page 238 Alternatives Einrichtungsverfahren Alternatives Einrichtungsverfahren Einstellen des Verbindungstyps Ihres Internet-Providers auf dynamische IP Ein dynamischer Verbindungstyp ist der am meisten verbreitete Typ in Verbindung mit Kabelmodems. Für die Verbindung zum Provider genügt es daher meistens, wenn Sie die Typoption „Dynamisch” wählen. Für manche dynamischen Verbindungstypen muss ein Hostname angegeben werden.
Page 239 Alternatives Einrichtungsverfahren Einstellen des Verbindungstyps Ihres Internet-Providers auf statische IP Ein Verbindungstyp mit statischer IP-Adresse ist weniger gebräuchlich als andere Typen. Falls Ihr Provider mit statischen IP-Adressen arbeitet, müssen Sie die IP-Adresse, die Subnetz-Maske und die Provider-Gateway-Adresse kennen. Diese Informationen erhalten Sie bei Ihrem Provider. Meistens sind sie in den Anmeldeunterlagen enthalten.
Page 240 Alternatives Einrichtungsverfahren Alternatives Einrichtungsverfahren Einstellen des ISP-Verbindungstyps auf PPPoE Die meisten DSL-Anbieter nutzen den Verbindungstyp PPPoE. Wenn Sie per DSL-Modem mit dem Internet verbunden sind, erfolgt die Anmeldung an den Service des Providers möglicherweise über PPPoE. Wenn Ihre Internetverbindung zu Hause oder im Büro ohne Modem auskommt, könnten Sie ebenfalls PPPoE verwenden.
Page 241 Alternatives Einrichtungsverfahren Benutzername In dieses Feld geben Sie den Benutzernamen ein, den Ihnen der Provider zugewiesen hat. Kennwort Hier geben Sie das Kennwort ein. Geben Sie es zur Bestätigung zusätzlich im Feld „Retype Password” (Kennwort erneut eingeben) ein. Servicename Ein Servicename wird nur selten von Internetprovidern benötigt. Wenn Sie nicht wissen, ob dies bei Ihrem Provider der Fall ist, lassen Sie dieses Feld leer.
Page 242 Alternatives Einrichtungsverfahren Alternatives Einrichtungsverfahren Einstellen des Provider-Verbindungstyps auf Point-to-Point Tunneling Protocol (PPTP) [Nur Länder in Europa]. Bestimmte Provider bieten eine Verbindung mit dem PPTP-Protokoll an, das in Europa häufig verwendet wird. Hierbei wird eine direkte Verbindung zum System des Providers hergestellt. Geben Sie im entsprechenden Feld die Informationen ein, die Sie vom Provider erhalten haben.
Page 243 Alternatives Einrichtungsverfahren Subnetz-Maske Die Subnetz-Maske wird vom Provider festgelegt. Geben Sie hier Ihre IP-Adresse ein. Verbindungskennung (optional) Die Verbindungskennung (ID) wird vom Provider festgelegt. Wenn Sie vom Provider keine Verbindungskennung erhalten haben, lassen Sie das Feld leer. Trennen nach X... Die Funktion „Disconnect”...
Page 244 Alternatives Einrichtungsverfahren Alternatives Einrichtungsverfahren Einstellen des Verbindungstyps für Telstra BigPond-Nutzer ® [Nur Australien]. Ihr Benutzername und Ihr Kennwort werden von Telstra BigPond vergeben. Geben Sie diese Informationen unten ein. Wählen Sie (1) aus Ihren Bundesstaat aus dem Dropdown-Menü . Dadurch wird die IP- Adresse automatisch eingetragen.
Page 245 Adresse ein. Festlegen individueller DNS-Einstellungen Als DNS (Domain Name Server) wird ein Server im Internet bezeichnet, der URLs (Universal Resource Links) wie „www.belkin.com” zu IP-Adressen auflöst. Bei vielen Providern ist es nicht erforderlich, diese Angaben über den Router anzugeben. Wenn Ihnen der Provider keine bestimmte DNS-Adresse mitgeteilt hat, markieren Sie das Feld „Automatic from ISP”...
Page 246 Zugriff dieses Computers auf die Internetdienste. Wenn Sie den Router installieren, erkennt der Provider dessen Adresse und unterbindet möglicherweise die Verbindung. Belkin hat daher die Möglichkeit entwickelt, die MAC-Adresse des Computers in den Router zu kopieren (klonen).
Page 247 Verwenden der Webgestützten Erweiterten Mit Ihrem Browser können Sie auf die Webgestützte Erweiterte Benutzeroberfläche des Routers zugreifen. Geben Sie in die Adresszeile des Browsers „192.168.2.1” ein. (Lassen Sie alle weiteren Angaben wie „http://” und „www” weg.) Drücken Sie dann die Eingabetaste. Im Browser wird die Router-Homepage angezeigt.
Page 248 10.x.x.x (x steht für eine Zahl zwischen 0 und 255) Subnetz-Maske Die Subnetz-Maske muss nicht verändert werden. Dies ist eine eigene, erweiterte Funktion des Routers von Belkin. Sie können die Subnetz- Maske ändern, falls erforderlich. Sie sollten dies jedoch NICHT ohne besonderen Grund tun. Die Standardeinstellung ist „255.255.255.0”.
Page 249 IP-Adresse gebunden. Daher sollte die IP-Adresse beibehalten werden. Lokaler Domänenname Die Standardeinstellung lautet „Belkin”. Sie können einen lokalen Domänennamen (Netzwerknamen) für Ihr Netzwerk festlegen. Diese Einstellung muss normalerweise nicht geändert werden, soweit Ihrerseits kein bestimmter Grund vorliegt. Sie können den Namen für Ihr Netzwerk frei wählen, z.
Page 250 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche Anzeigen der DHCP-Client-Liste Sie können sich die Computer auflisten lassen, die mit dem Netzwerk verbunden sind (auch als Clients bezeichnet). Die Liste gibt die IP-Adresse der Computer an, Ihre Hostnamen (soweit zugewiesen) und die MAC- Adresse ihrer Netzwerkkarte.
Page 251 Zur Kennzeichnung Ihres kabellosen Netzwerks dient die sogenannte SSID, der Netzwerkname. Die SSID ist der Name Ihres Netzwerks. Der voreingestellte Name des Routers ist „Belkin N1 Wireless”, gefolgt von sechs Zeichen, die nur für Ihren Router vergeben wurden. Der Name Ihres Netzwerks lautet etwa „Belkin_N1_Wireless_123456”.
Page 252 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche Changing the Wireless Channel Sie können aus einer Anzahl Kanäle auswählen — in den Vereinigten Staaten gibt es 11 und in Großbritannien und den meisten anderen Ländern Europas 13. In wenigen Ländern gelten abweichende Funkvorschriften.
Page 253 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Einstellen der Bandbreite Über diesen Schalter stellen Sie die Bandbreite des Routers im Funknetz ein. Es gibt verschiedene Modi: Nur 20 MHz Bei der Einstellung des Routers auf diesen Modus wird das Gerät mit 20 MHz betrieben. Dieser Modus ist kompatibel mit Geräten, die dem Standard N1, dem Entwurf des 802.11n-Standards, und den Standards 802.11g und 802.11b entsprechen, aber beschränkt Geräte, die dem Standard N1 und...
Page 254 802.11b-Geräte in das Netzwerk eingebunden sind, oder wenn es viel 802.11g- oder 802.11b-Datenverkehr in Ihrer Netzwerkumgebung gibt. Wenn Sie kabellose N1-Karten und 802.11g- oder 802.11b-Karten von Belkin in Ihrem Netzwerk verwenden, sollten Sie den Geschützten Modus aktivieren. Wenn Sie in einer Umgebung mit sehr wenig oder keinem Datenverkehr mit Geräten der Standards 802.11g oder 802.11b arbeiten, erreichen Sie die...
Page 255 Diesen Update finden Sie unter: http://support.microsoft. com/default.aspx?scid=kb;en-us;893357 WICHTIG: All Ihre Netzwerkkarten/Adapter kabelloser Clients müssen WPA2 unterstützen und entsprechend über die neuesten Treiber verfügen. Aktualisierungen der meisten kabellosen Netzwerkkarten von Belkin finden Sie auf der Support Site von Belkin: www.belkin.com/networking...
Page 256 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche WPA/WPA2-Personal einstellen (PSK) Wie WPA gibt es WPA2 in zwei verschiedenen Modi: WPA2-Personal (PSK) und WPA2-Enterprise (RADIUS). Normalerweise ist WPA2-Personal (PSK) der Modus, der in einem Heimnetzwerk verwendet wird, während WPA2-Enterprise (RADIUS) in Unternehmen verwendet wird, in denen der Netzwerkschlüssel von einem externen Radiusserver automatisch an die Clients verteilt wird.
Page 257 Verwenden der Webgestützten Erweiterten Benutzeroberfläche WICHTIG: Stellen Sie sicher, dass die Computer Ihres kabellosen Netzwerks über die Aktualisierungen verfügen, die für die Verwendung von WPA2 erforderlich sind, und dass die Einstellungen eine korrekte Verbindung mit dem Router zulassen. Einstellen der WPA-Sicherheitsfunktion Hinweis: Um die WPA-Sicherheitseinstellungen zu verwenden, müssen Ihre Netzwerkkarten über eine Software verfügen, die WPA unterstützt.
Page 258 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche WPA-PSK einstellen Wählen Sie im Dropdown-Menü „Security Mode” (Sicherheitsmodus) „WPA-PSK (no server)” (WPA-PSK [kein Server]) aus. Wählen Sie als Verschlüsselungstechnik „TKIP” oder „AES” aus. Diese Einstellungen müssen mit denen Ihrer Clients übereinstimmen. Geben Sie Ihren Pre-Shared Key (PSK) ein .
Page 259 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Aktivieren der WEP-Verschlüsselung Hinweis an Mac-Benutzer: Die Kennfolgen-Option (Passphrase) funktioniert bei Apple AirPort nicht. Wenn Sie die Verschlüsselung für Ihren ® ® Mac-Computer nutzen möchten, müssen Sie sie manuell festlegen wie im nächsten Abschnitt beschrieben. Wählen Sie im Dropdown-Menü...
Page 260 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden eines Hexadezimalschlüssels Ein Hexadezimalschlüssel ist eine Kombination aus Ziffern und Buchstaben von A-F und von 0-9. 64-Bit-Schlüssel bestehen aus 10 Zeichen und können in fünf zweistellige Zahlen unterteilt werden. 128-Bit-Schlüssel bestehen aus 29 Zeichen und können in 13 zweistellige Zahlen unterteilt werden.
Page 261 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Betriebsmodus Access Point Hinweis: Diese weiterführende Funktion sollte nur von erfahrenen Benutzern bedient werden. Der Router kann als kabelloser Access Point betrieben werden. Wenn der entsprechende Modus eingestellt ist, werden die Funktion zur gemeinsamen Nutzung von IP-Adressen und der DHCP-Server deaktiviert.
Page 262 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche MAC-Adressenkontrolle einstellen Der MAC-Adressfilter ist eine leistungsstarke Sicherheitsfunktion, mit der Sie festlegen können, welche Computer für das kabellose Netzwerk zugelassen sind. Hinweis: Diese Liste gilt nur für kabellos vernetzte Computer. Die Liste kann so eingestellt werden, dass jedem Computer, mit dem versucht wird, auf das Netzwerk zuzugreifen und der nicht in der Liste aufgeführt wird, der Zugang verweigert wird.
Page 263 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Erstellen einer Zugriffsliste Markieren Sie das Kontrollkästchen „Allow” (Erlauben), um eine Liste der Computer zu erstellen, denen Sie den Zugang zum kabellosen Netzwerk erlauben. Geben Sie dann in ein freies Feld „MAC address” , (MAC-Adresse) die MAC-Adresse der kabellosen Computer ein, denen Sie den Zugang zum Funknetzwerk erlauben möchten und klicken Sie anschließend auf „<<Add”...
Page 264 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche Konfigurieren der Firewall Ihr Router verfügt über eine Firewall, die Ihr Netzwerk vor zahlreichen Hacker- Angriffen schützt: • IP Spoofing • Land Attack Ping of Death (PoD) • Denial of Service (DoS) •...
Page 265 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Interne Weiterleitungseinstellungen konfigurieren Mit der Funktion „Virtual Servers” (Virtuelle Server) können Sie externe Aufrufe (aus dem Internet) von Diensten wie Webserver (Port 80), FTP-Server (Port 21) und andere Anwendungen über Ihren Router in das interne Netzwerk umleiten. Weil die internen Computer durch eine Firewall geschützt sind, können die Computer außerhalb des Netzwerks (im Internet) nicht auf sie zugreifen, da sie nicht „sichtbar”...
Page 266 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche Einstellen der Client-IP-Filter Sie können den Router so einstellen, dass der Zugriff auf das Internet, E-Mails oder andere Netzwerkdienste auf bestimmte Tage und Uhrzeiten beschränkt wird. Die Beschränkung kann für einen einzelnen oder mehrere Computer festgelegt werden.
Page 267 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Aktivieren der DMZ-Funktion Mit der DMZ-Funktion können Sie einen Computer festlegen, der von der Firewall ausgenommen werden soll. Das kann erforderlich sein, wenn die Firewall bei einer Anwendung Probleme verursacht, zum Beispiel bei einem Spiel oder einer Videokonferenzanwendung. Verwenden Sie diese Funktion nur zeitweise.
Page 268 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden des dynamischen DNS Der dynamische DNS-Dienst ermöglicht es Ihnen, eine dynamische IP-Adresse in jeder der zahlreichen Domänen, die DynDNS.org anbietet, als statischen Hostnamen auszuweisen. Sie erlauben Ihren Netzwerkcomputern damit, leichter auf verschiedene Bereiche des Internets zuzugreifen.
Page 269 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Blockieren von ICMP-Pings Computerhacker bedienen sich sogenannter Pings, um potenzielle Opfer im Internet zu finden. Über die Ping-Prüfung einer IP-Adresse und die Antwort des adressierten Rechners kann ein Hacker Angriffspunkte feststellen. Der Router kann so eingerichtet werden, dass er auf ICMP-Pings von außen nicht antwortet.
Page 270 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche Neustart des Routers Bisweilen kann es notwendig sein, den Router zurückzusetzen oder neu zu starten, falls dieser nicht mehr einwandfrei funktioniert. Bei einem Neustart werden die Konfigurationseinstellungen NICHT gelöscht. Wiederherstellen des Normalbetriebs durch einen Neustart Klicken Sie auf die Schaltfläche „Restart Router”...
Page 271 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Wiederherstellen der Werkseinstellungen Mit dieser Option setzen Sie alle Routereinstellungen auf die Werkseinstellungen zurück. Es wird empfohlen, die aktuellen Einstellungen zu sichern, bevor Sie die Werkseinstellungen wiederherstellen. Klicken Sie auf die Schaltfläche „Restore Defaults” (Werkseinstellungen wiederherstellen) Das folgende Meldungsfenster wird...
Page 272 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche Sichern der aktuellen Konfiguration Mit dieser Funktion können Sie die aktuelle Konfiguration sichern. Dadurch können Sie Ihre Konfigurierung später wiederherstellen, wenn die Einstellungen zwischenzeitlich verloren gehen oder geändert werden. Sie sollten die aktuelle Konfiguration sichern, bevor Sie ein Firmware-Update durchführen.
Page 273 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Nach dem Sichern erscheint das folgende Fenster. Klicken Sie auf „Close “ (Schließen). Die Konfiguration ist jetzt gesichert. Wiederherstellen einer früheren Konfiguration Über diese Option stellen Sie die zuvor gespeicherten Einstellungen wieder her. Klicken Sie auf „Browse” (Durchsuchen). Es wird ein Fenster geöffnet, in dem Sie den Pfad der Konfigurationsdatei festlegen können.
Page 274 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche Sie werden gefragt, ob Sie fortfahren möchten. Klicken Sie auf „OK”. Daraufhin erscheint ein Meldungsfenster. Die Wiederherstellung nimmt bis zu 60 Sekunden in Anspruch. Klicken Sie auf „OK”. Auf dem Bildschirm erscheint ein Countdown von 60 Sekunden. Wenn der Countdown Null erreicht, wird die Konfiguration des Routers wiederhergestellt.
Page 275 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Aktualisierung der Firmware Von Zeit zu Zeit veröffentlicht Belkin neue Versionen der Router- Firmware. Firmware-Aktualisierungen enthalten verbesserte Funktionen und Lösungen für eventuelle Probleme. Wenn Belkin eine neue Firmware veröffentlicht, können Sie diese von der Belkin Website herunterladen und die Firmware Ihres Routers auf den neuesten Stand bringen.
Page 276 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche Herunterladen einer neuen Firmware-Version Wenn Sie auf die Schaltfläche „Check Firmware” (Firmware abfragen) klicken und eine neue Firmware-Version verfügbar ist, wird dieses oder ein ähnliches Fenster angezeigt: Klicken Sie zum Herunterladen der neuen Firmware-Version auf „Download”...
Page 277 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Nach dem Sichern wird das folgende Fenster geöffnet. Klicken Sie auf „Close “ (Schließen). Das Herunterladen der Firmware ist abgeschlossen. Zur Aktualisierung der Firmware folgen Sie den nächsten Schritten unter „Updating the Router’s Firmware” (Aktualisieren der Router-Firmware). Aktualisieren der Router-Firmware Klicken Sie auf der Seite „Firmware...
Page 278 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden der Webgestützten Erweiterten Benutzeroberfläche Das Feld „Update Firmware” zeigt jetzt den Dateipfad und -namen der gerade ausgewählten Firmware-Datei an. Klicken Sie auf „Update” (Aktualisieren). Sie werden gefragt, ob Sie fortfahren möchten. Klicken Sie auf „OK”. Ein weiteres Meldungsfenster erscheint.
Page 279 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Ändern der Systemeinstellungen Auf der Seite „Systemeinstellungen” können Sie ein neues Administratorkennwort festlegen, die Zeitzone einstellen, die Fernverwaltung aktivieren und die NAT-Funktion des Routers ein- oder ausschalten. Einstellen oder Ändern des Administratorkennworts Der Router wird OHNE festgelegtes Kennwort geliefert. Sie können auf dieser Seite ein Kennwort festlegen und dadurch die Sicherheit erhöhen.
Page 280 Zeitserver im Internet abfragt und eine Antwort erhält. Sie können die Uhr nicht selbst einstellen. Aktivieren der Fernverwaltung Bevor Sie diese Funktion des Belkin Routers aktivieren, STELLEN SIE SICHER, DASS SIE DAS ADMINISTRATORENKENNWORT EINGESTELLT HABEN.. Die Fernverwaltung ermöglicht das Ändern Ihrer Routereinstellungen von jedem Ort aus, an dem sich ein Internetanschluss befindet.
Page 281 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Erweiterte Funktion: Die Option „Remote Access Port” (Fernverwaltungsport) ermöglicht Ihnen die Konfigurierung der Funktion „Remote Access Port for Remote Management” (Fernverwaltungsport für Fernverwaltung). Der vorgegebene Fernverwaltungsport ist Port 80. Aktivieren/Deaktivieren der NAT-Funktion Hinweis:Diese weiterführende Funktion sollte nur von erfahrenen Benutzern bedient werden.
Page 282 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Aktivieren/Deaktivieren von UPnP UPnP (Universelles Plug&Play) ist eine weitere erweiterte Funktion Ihres Belkin Routers. Diese Technologie ermöglicht den nahtlosen Betrieb von Sprach- und Videomeldungen, Spielen und anderen Anwendungen, die dem UPnP- Standard entsprechen. Für bestimmte Anwendungen muss die Router-Firewall auf eine ganz bestimmte Weise konfiguriert werden, damit sie störungsfrei...
Page 283 Manuelles Konfigurieren der Richten Sie den Computer, der mit dem Kabel- oder DSL-Modem verbunden ist, ZUERST mit den folgenden Schritten ein. Auf die gleiche Weise können Sie weitere Computer zum Router hinzufügen, nachdem der Router für die Internetverbindung konfiguriert wurde. Manuelles Konfigurieren der Netzwerkeinstellungen in Mac OS bis Version 9.x Öffnen Sie das Applemenü.
Page 284 Manuelles Konfigurieren der Netzwerkeinstellungen Manuelles Konfigurieren der Netzwerkeinstellungen Manuelles Konfigurieren der Netzwerkadapter unter Mac OS X Klicken Sie auf das Symbol „System Preferences” (Systemeinstellungen). Wählen Sie das Symbol „Network” (Netzwerk) unter „System Preferences” (Systemeinstellungen) aus. Wählen Sie unter „Network” (Netzwerk) „Built-in Ethernet” (Ethernet integriert) neben „Show”...
Page 285 Manuelles Konfigurieren der Netzwerkeinstellungen Wählen Sie die Registerkarte „TCP/IP” . Neben „Configure” (Konfigurieren) müsste „Manually” (Manuell) oder „Using DHCP” (Über DHCP) angezeigt werden. Wenn nicht, vergewissern Sie sich, dass auf der Registerkarte „PPPoE” „PPPoE verwenden” NICHT ausgewählt ist. Ist dies der Fall, müssen Sie den Router mit Benutzernamen und Kennwort für einen PPPoE- Verbindungstyp konfigurieren.
Page 286 Manuelles Konfigurieren der Netzwerkeinstellungen Manuelles Konfigurieren der Netzwerkeinstellungen Manuelles Konfigurieren der Netzwerkeinstellungen unter Windows 2000, NT oder XP Klicken Sie auf Start, Einstellungen, Systemsteuerung. Doppelklicken Sie auf das Symbol „Network and dial-up connections” (Netzwerk- und DFÜ-Verbindungen öffnen) (Windows 2000) bzw. „Network” (Netzwerk) (Windows XP). Klicken Sie mit der rechten Maustaste auf die LAN-Verbindung Ihres Netzwerkadapters, und wählen Sie Eigenschaften aus dem Dropdown-Menü.
Page 287 Manuelles Konfigurieren der Netzwerkeinstellungen Manuelle Konfiguration der Netzwerkadapter unter Windows 98SE oder ME Klicken Sie mit der rechten Maustaste auf „Netzwerkumgebung”, und wählen Sie „Eigenschaften” aus dem Dropdown-Menü. Wählen Sie die Option „TCP/IP > Einstellungen” für den installierten Netzwerkadapter aus. Daraufhin wird das folgende Fenster geöffnet.
Page 288 Empfohlene Browser-Einstellungen Empfohlene Browser-Einstellungen Normalerweise können Sie die Browser-Einstellungen unverändert lassen. Wenn es beim Zugriff auf das Internet oder die Erweiterte Benutzeroberfläche zu Problemen kommt, können Sie jedoch auf die empfohlenen Einstellungen in diesem Abschnitt zurückgreifen. Microsoft Internet Explorer 4.0 (oder höher) ®...
Page 289 Empfohlene Browser-Einstellungen Stellen Sie sicher, dass keine der folgenden Optionen aktiviert ist: „Automatische Suche der Einstellungen”, „Automatisches Konfigurationsskript verwenden” sowie „Einen Proxyserver verwenden”. Klicken Sie auf „OK”. Klicken Sie im Dialogfeld „Internetoptionen” abermals auf „OK”. Netscape Navigator 4.0 (oder höher) ®...
Page 290 Fehlerbehebung Fehlerbehebung Der Installationsassistent auf CD startet nicht automatisch. Wenn die CD-ROM den Installationsassistent nicht automatisch startet, kann es sein, dass der Computer andere Anwendungen benutzt, die das CD- Laufwerk beeinträchtigen. Wenn das Fenster des Installationsassistenten nicht innerhalb von 15 - 20 Sekunden geöffnet wird, öffnen Sie das CD-ROM-Laufwerk durch doppeltes Klicken auf das Symbol „Arbeitsplatz”...
Page 291 Fehlerbehebung Trennen Sie die Stromverbindung des Routers für 10 Sekunden und schließen Sie ihn anschließend wieder an. Prüfen Sie, ob die Betriebsleuchte des Routers an ist; sie sollte BLAUES Dauerlicht anzeigen Ist dies nicht der Fall, prüfen Sie, ob der AC-Adapter mit dem Router und einer Steckdose verbunden ist.
Page 292 Dadurch wird der Router erneut versuchen, mit dem Modem zu kommunizieren. Ist die LED-Anzeige „Modem” des Routers nach diesen Schritten immer noch aus, melden Sie sich bitte beim technischen Support von Belkin. Versuchen Sie, den Computer herunterzufahren neu zu starten.
Page 293 Möglicherweise müssen Sie den Router konfigurieren, damit er den Anforderungen Ihres Internet-Providers entspricht. Unsere Unterstützungsdatenbank finden Sie unter: http://web.belkin.com/support und geben Sie „ISP” ein. Wenn Sie nach der Eingabe dieser Einstellungen weiterhin keine Internetverbindung herstellen können, melden Sie sich bitte beim technischen...
Page 294 Einstellungen der Firewall so ändern, dass sie im aktivierten Zustand funktionieren kann. Bitte beachten Sie die Anleitungen des Herstellers der Firewall-Software, um diese für den Internetzugang zu konfigurieren. Wenn Sie nach der Deaktivierung der Firewall-Software weiterhin keine Internetverbindung herstellen können, melden Sie sich bitte beim technischen Support von Belkin.
Page 295 Sie Folgendes: Schauen Sie sich die Leuchtanzeigen Ihres Routers an. Wenn Sie einen Router von Belkin benutzen, sehen diese wie folgt aus: • Die LED-Anzeige „Router” sollte leuchten. • The LED-Anzeige „Funkwelle” über der LED-Anzeige „Router” sollte leuchten.
Page 296 Sie ob „Broadcast SSID” (SSID rundsenden) aktiviert ist. Diese Einstellung ist auf der Seite für „Kanal und SSID”-Einstellungen des Routers zu finden. Wenn Sie nach diesen Schritten weiterhin keine Internetverbindung aufbauen können, melden Sie sich bitte beim technischen Support von Belkin.
Page 297 Fehlerbehebung • Mein kabelloses Netzwerk arbeitet nicht konsistent. • Die Datenübertragung ist manchmal langsam. • Die Signalstärke ist unzureichend. • Es ist schwierig, eine Virtual Private Network (VPN)- Verbindung aufzubauen und/oder aufrechtzuerhalten. Funktechnologie basiert auf Radiotechnik. Das bedeutet, dass die Verbindungsqualität und die Funktionalität zwischen den Geräten abnimmt, wenn die Entfernung zwischen den Geräten zunimmt.
Page 298 Fehlerbehebung Fehlerbehebung Ich habe Schwierigkeiten beim Einstellen der Wired Equivalent Privacy (WEP) Sicherheitsfunktion am Belkin Router. Melden Sie sich am Router an. Öffnen Sie Ihren Internet-Browser und tragen Sie die IP-Adresse des Routers ein. (Beim Router ist dies standardmäßig 192.168.2.1.) Melden Sie sich bei Ihrem Router durch Klicken auf den Schalter „Login”...
Page 299 26 Hexadezimalzeichen eingeben. nDieser Netzwerkschlüssel muss mit dem Ihres Routers übereinstimmen.. Beispiel: C3030FAF4BB2C3D44BC3D4E7E4 = 128-Bit-Schlüssel Klicken Sie auf „OK”, und dann auf „Apply” (Übernehmen), um die Einstellungen zu sichern. Wenn Sie keine kabellose Client-Karte von Belkin benutzen, sehen Sie im Benutzerhandbuch Ihrer kabellosen Client-Karte nach. .
Page 300 Dieses Patch gilt nur für das Betriebssystem Windows XP. Laden Sie sich das Patch hier herunter: http://www.microsoft.com/downloads/details. Sie benötigen auch die aktuellen Treiber von Belkin für Ihre kabellose 802.11g Desktop- oder Notebook-Netzwerkkarte. Diese finden Sie auf der Support- Internetseite von Belkin. Andere Betriebssysteme können zur Zeit nicht unterstützt werden.
Page 301 Schaltfläche „Advanced” (Weitere Optionen) können Sie zusätzliche Kartenoptionen überprüfen und verändern. Sobald die Schaltfläche „Advanced” (Erweitert) geklickt ist, erscheint das Dienstprogramm für kabellose Netzwerke von Belkin. Das Dienstprogramm erlaubt Ihnen die Verwaltung aller erweiterter Funktionen der kabellosen Netzwerkkarte von Belkin.
Page 302 Fehlerbehebung Fehlerbehebung Ich habe in einem Heimnetzwerk KEINE Client-Karte von Belkin und Schwierigkeiten beim Einstellen von Wireless Protected Access (WPA). Für kabellose Desktop- und Notebookkarten von Drittanbietern, die nicht mit WPA-Software ausgestattet sind, steht ein Sicherheitspatch von Microsoft mit dem Namen „Windows XP Support Patch for Wireless Protected Access”...
Page 303 Fehlerbehebung Klicken Sie auf die Registerkarte „Netzwerke”, dann auf die Schaltfläche „Konfigurieren”. Das folgende Fenster wird angezeigt. Nutzer von Heim- oder kleinen Unternehmensnetzwerken wählen „WPA- PSK” unter „Network Administration” (Netzwerkverwaltung). Hinweis: Wählen Sie „WPA (with radius server)” (WPA [mit Radius-Server]) aus, wenn Sie diesen Computer verwenden, um eine Verbindung mit einem Unternehmensnetzwerk, das einen Authentifizierungsserver wie einen Radius- Server unterstützt, herzustellen.
Page 304 Fehlerbehebung Fehlerbehebung Vergleich zwischen verschiedenen WLAN-Standards 10 x schneller 10 x schneller Geschwindig- 11 Mbit/s Über- 5 x schneller als als der als der keit verkabelter tragungsrate / der Standard Standard Standard Netzwerke über Basis 802.11b* 802.11b* 802.11b* Funk* Normale Geräte Normale Geräte Normale Geräte Normale Geräte...
Page 305 Fehlerbehebung Technischer Support www.belkin.com/ Sie erhalten technischen Support über die Website networking . Wenn Sie den technischen Support telefonisch erreichen wollen, wählen Sie: Land Nummer ÖSTERREICH 08 - 20 20 07 66 TSCHECHISCHE 23 900 04 06 REPUBLIK DÄNEMARK 701 22 403...
Page 306 Informationen KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER FCC-BESTIMMUNGEN ÜBER ELEKTROMAGNETISCHE KOMPATIBILITÄT Wir, Belkin Corporation, 501 West Walnut Street, Compton, CA 90220, USA, erklären hiermit alleinverantwortlich, dass der Artikel F5D8231-4 auf den sich diese Erklärung bezieht, Abschnitt 15 der FCC- Bestimmungen entspricht. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf schädigende...
Page 307 Nach den Vorschriften der FCC muss dem Benutzer mitgeteilt werden, dass Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der Belkin Corporation genehmigt wurden, dazu führen können, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt. Canada-Industry Canada (IC) Das Funksystem dieses Geräts entspricht den Bestimmungen RSS 139 und...
Page 308 Informationen Informationen Konformitätserklärung Aussteller: (1) Belkin Components Ltd Anschrift: _Express Business Park, Shipton Way_________________________ __Rushden, Northants___________________________________________ __England NN10 6 GL Produkt: (2) F5D8231 N1 Wireless Router _______________________________________________________________ Das oben beschriebene Produkt ist konform mit den folgenden Richtlinien und/oder Gesetzen: Dokument-Nr.
Page 309 Um Unterstützung von Belkin zu bekommen, befolgen Sie die folgenden Schritte: 1. Schreiben Sie an die Belkin Corporation, 501 W. Walnut St., Compton CA 90220, Attn: Customer Service oder wenden Sie sich innerhalb von 15 Tagen nach dem Vorfall telefonisch unter (800)-223-5546 an Belkin. Halten Sie folgende Informationen bereit: a.
Page 310 Informationen Die Belkin Corporation behält sich vor, das beschädigte Belkin-Produkt zu überprüfen. Alle Kosten, die beim Versand des Belkin-Produkts an die Belkin Corporation zum Zweck der Überprüfung entstehen, sind vollständig durch den Käufer zu tragen. Wenn Belkin nach eigenem Ermessen entscheidet, dass es unpraktisch ist, das beschädigte Gerät an die Belkin Corporation zu schicken,...
Page 311 +33 (0) 1 41 31 01 72 Fax +46 (0) 8 5229 1874 Fax © 2007 Belkin International, Inc. Alle Rechte vorbehalten. Alle Produktnamen sind eingetragene Marken der angegebenen Hersteller. Mac, Mac OS, Apple und AirPort sind Marken der Apple Computer, Inc., die in den USA und anderen Ländern eingetragen sind.
Page 312 Draadloze N1 router Handleiding F5D8231-4...
Page 313 Inhoud 1. Inleiding ................1 Voordelen van een draadloos netwerk ........1 De ideale plaats voor uw draadloze N1 router ...... 3 2. Productoverzicht ..............7 Productkenmerken ..............7 3. Kennismaken met uw router ..........10 Inhoud van de verpakking ........... 10 Systeemvereisten ...............
Page 314 Inleiding Dank u voor het aanschaffen van de draadloze N1 router (de router) van Belkin. In de twee volgende paragrafen worden de voordelen van thuisnetwerken behandeld en de te volgen procedures om het bereik en de prestaties van uw draadloze netwerk te optimaliseren. Wij raden u aan deze handleiding volledig door te lezen en extra aandacht te besteden aan het hoofdstuk “Plaatsing...
Page 315 De N1 MIMO-technologie van Belkin zorgt ervoor dat het verkeer zich kan verplaatsen met snelheden die zo hoog liggen als de snelheidslimiet en stelt meer banen open voor het verkeer zodat het een autosnelweg wordt.
Page 316 3 meter van de router te plaatsen om te kijken of een te grote afstand inderdaad de oorzaak is. Neem contact op met de afdeling Technische Ondersteuning van Belkin als u een probleem niet zelf kunt oplossen. Let op: Ondanks dat onderstaande factoren de prestaties van uw netwerk nadelig kunnen beïnvloeden, zullen zij er niet voor zorgen dat uw draadloze...
Page 317 Inleiding Vermijd obstakels en interferentie Plaats de router bij voorkeur niet in de buurt van apparaten die radiogolven uitzenden, zoals magnetrons. De volgende ondoordringbare objecten kunnen draadloze communicatie hinderen: • Koelkasten • Wasmachines en/of drogers • Metalen kasten • Grote aquaria •...
Page 318 Aan de hand van deze richtlijnen kunt u de maximale reikwijdte voor de draadloze router bepalen. Als u een nog groter bereik nodig hebt, overweeg dan de aanschaf van een draadloze range extender/ accesspoint van Belkin. Veilige verbindingen, VPN en AOL Veilige verbindingen zijn verbindingen waarvoor een gebruikersnaam en een wachtwoord vereist zijn.
Page 319 Inleiding Meer informatie over netwerkproducten vindt u op www.belkin.com/ networking. U kunt ook telefonisch contact opnemen met de afdeling Technische Ondersteuning: Land Nummer OOSTENRIJK 08 - 20 20 07 66 TSJECHIË 23 900 04 06 701 22 403 DENEMARKEN FINLAND...
Page 320 Binnen een paar minuten kunt u uw Internetverbinding delen en vormen uw computers een netwerk. Hier volgt een overzicht van voordelen die uw nieuwe N1 router van Belkin de ideale oplossing voor uw privé- of kleinzakelijke netwerk maken. Werkt met zowel pc’s als MAC -computers ®...
Page 321 Productoverzicht Geïntegreerde 4-poorts 10/100 switch De router heeft een ingebouwde 4-poorts netwerkswitch waarmee uw bedrade computers onder meer printers, data, MP3-bestanden en digitale foto’s kunnen delen. De switch stelt zich met behulp van auto-sensing automatisch in op de snelheid van de aangesloten apparaten. De switch kan gelijktijdig - zonder onderbrekingen en zonder beslag te nemen op bronnen - data overzenden tussen computers en het Internet.
Page 322 Productoverzicht Geïntegreerd draadloos N1 accesspoint N1 MIMO is een nieuwe draadloze technologie die gebaseerd is op de draft IEEE 802.11n specificatie. N1 MIMO maakt gebruik van MIMO (Multiple Input Multiple Output) slimme-antennetechnologie die gegevenssnelheden van tot wel 300 Mbps* mogelijk maakt. Werkelijke gerealiseerde snelheden zijn afhankelijk van de netwerkomgeving.
Page 323 Kennismaken met uw router Inhoud van de verpakking • Draadloze N1 router • Beknopte installatiehandleiding • Software-cd met Setup-Assistent • RJ45 Ethernet-netwerkkabel • Voedingsadapter • Handleiding • Netwerkstatusdisplay-overzicht • Instructies voor het instellen van draadloze beveiliging Systeemvereisten • Breedband-Internetverbinding zoals een kabel- of DSL-modem met RJ45-(Ethernet)aansluiting •...
Page 324 Kennismaken met uw router Kennismaken met uw router De router is ontworpen voor plaatsing op een bureau. Met het oog op praktische bruikbaarheid lopen alle kabels via de achterzijde van de router naar uw apparatuur. Het netwerkstatusdisplay aan de VOORZIJDE van de router is goed zichtbaar en geeft u informatie over de netwerkactiviteit en de status.
Page 325 Kennismaken met uw router D. Status Router/Voeding Als u de stroom naar de router inschakelt of u herstart hem, dan heeft de router enige tijd nodig om op te starten. Intussen knippert het router- pictogram. Wanneer de router volledig is opgestart, brandt het router- pictogram continu.
Page 326 Kennismaken met uw router Kennismaken met uw router H. Aansluitingen voor bedrade computers - Grijs Sluit uw bedrade (niet-draadloze) computers aan op deze poorten. Deze poorten zijn RJ45 10/100 auto-negotiation, auto- uplink poorten, geschikt voor standaard UTP Category 5 of 6 Ethernet-kabels.
Page 327 K. Voedingsingang – Zwart Sluit de meegeleverde voedingsadapter (12 V DC, 1 A) aan op deze aansluiting. Drukknop Deze knop is bedoeld voor eventuele toekomstige upgrades. Voor de nieuwste firmware-updates verwijzen wij u naar www.belkin.com/support.
Page 328 De router aansluiten en configureren De router aansluiten en configureren Controleer de inhoud van de doos. U dient het volgende te hebben ontvangen: • Draadloze N1 router • RJ45 Ethernet-netwerkkabel • Voedingsadapter • Software-cd met Setup-Assistent • Handleiding • Netwerkstatusdisplay-overzicht Modemvereisten Uw kabel of DSL-modem moet voorzien zijn van een RJ45 Ethernet- poort.
Page 329 De router aansluiten en configureren Stap 1 Hardware aansluiten – Volg de aanwijzingen in de be- knopte installatiehandleiding Maak de voedingskabel los van uw �� modem. Plaats de router naas het modem. Zet de antennes van de �� router in verticale stand. Lokaliseer de netwerkkabel die uw modem met uw computer verbindt.
Page 330 De router aansluiten en configureren De router aansluiten en configureren Stap 2 Installeer de router – Gebruik de Setup-Assistent Software Sluit alle programma’s af die momenteel op uw computer geopend zijn. Schakel op uw computer alle software voor firewalls of het delen van een internetverbinding uit.
Page 331 De router aansluiten en configureren Bevestigingsscherm Bevestig dat u alle stappen uit de beknopte installatiehandleiding hebt doorlopen door het vakje naast de pijl aan te vinken. Klik op “Next” (Volgende) om door te gaan. Voortgangsscherm Er zal een voortgangsscherm verschijnen zodra er een stap in de setup is afgerond.
Page 332 De router aansluiten en configureren De router aansluiten en configureren Controle van de hardwareverbindingen De Setup-Assistent zal nu de hardwareverbindingen controleren. Naamgeving van uw draadloze netwerk De Setup-Assistent zal de standaard naam (of Service Set Identifier (SSID)) voor een draadloos netwerk weergeven. De SSID is de naam van het draadloze netwerk waarmee uw computer of apparaten met...
Page 333 De router aansluiten en configureren Internetaccountinformatie opvragen (indien nodig) Indien uw Internetaccount een gebruikersnaam en wachtwoord vereist, verschijnt er een scherm dat lijkt op het links afgebeelde scherm. Selecteer uw land of provider in het dropdown-menu Configuratie van de router De Setup-Assistent zal nu uw router configureren door gegevens naar de router te...
Page 334 Assistent zal nu de verbinding met het Internet controleren. Gefeliciteerd De installatie van uw nieuwe router van Belkin is klaar. Dit scherm zal verschijnen als uw router verbinding heeft kunnen maken met het Internet. U kunt nu op het Internet gaan surfen door uw browser te openen en een website te bezoeken.
Page 335 De router aansluiten en configureren Optioneel: Assistentie bij het aansluiten van andere computers. Deze optionele stap helpt u bij het aansluiten van extra bedrade en draadloze computers op uw netwerk. Volg de aanwijzingen op het beeldscherm op. Gefeliciteerd Zodra u hebt gecontroleerd of uw andere bedrade en draadloze computers correct zijn aangesloten, is uw netwerk klaar voor gebruik.
Page 336 Alternatieve installatiemethode Alternatieve installatiemethode Stap 1 Hardware aansluiten – Volg de aanwijzingen in de be- knopte installatiehandleiding Zie de beknopte installatiehandleiding of de aanwijzingen onder Stap 1: Hardware aansluiten, in het vorige hoofdstuk. Stap 2 De netwerkinstellingen van uw computer configureren voor samenwerking met een DHCP-server Raadpleeg voor gedetailleerde instructies het hoofdstuk getiteld “Handmatig netwerkinstellingen configureren”...
Page 337 Alternatieve installatiemethode Inloggen op de router In uw browservenster verschijnt nu de homepage van de router. Deze homepage kan desgewenst door elke gebruiker worden bekeken. Om de instellingen van de router te wijzigen, moet u inloggen. Als u klikt op de de “Login”-knop of op één van de links op de homepage gaat u naar het inlogscherm.
Page 338 Alternatieve installatiemethode Alternatieve installatiemethode (10) (5) (4) Snelkoppelingen U kunt rechtstreeks naar elke willekeurige pagina van de gebruikersinterface van de router gaan door rechtstreeks op een van deze koppelingen te klikken. Om het opzoeken van een bepaalde instelling te vergemakkelijken, zijn de koppelingen onderverdeeld in logische categorieën en gegroepeerd op tabbladen.
Page 339 Alternatieve installatiemethode (4) Login/Logout-knop Met één druk op deze knop kunt u in- en uitloggen op de router. Wanneer u bent ingelogd, verandert de tekst op de knop in “Logout”. Door op de router in te loggen, gaat u naar een afzonderlijke inlogpagina waar u een wachtwoord moet invoeren.
Page 340 Alternatieve installatiemethode Alternatieve installatiemethode Stap 4 Uw router configureren voor verbinding met uw Internet Service Provider (ISP). Via het tabblad “Internet/WAN” stelt u uw router zo in dat deze verbinding kan maken met uw Internet Service Provider. De router kan met vrijwel elke Internetserver verbinding maken mits u de instellingen van de router hebt afgestemd op het type verbinding dat uw provider gebruikt.
Page 341 Alternatieve installatiemethode Het type verbinding instellen Via de pagina “Connection Type” (Verbindingstype), kunt u het door u gebruikte verbindingstype selecteren. Selecteer het type verbinding dat u gebruikt door op het keuzerondje naast uw type verbinding te klikken en dan te klikken op “Next” (Volgende)
Page 342 Alternatieve installatiemethode Alternatieve installatiemethode Het type verbinding van uw Internet Service Provider (ISP) instellen op Dynamic IP (Dynamisch IP) Het dynamische verbindingstype is voor kabelmodems het meest gebruikelijk. Meestal is het voldoende om het type verbinding in te stellen op “Dynamic” om de verbinding met uw ISP tot stand te brengen. Sommige typen dynamische verbindingen vereisen bovendien een hostnaam.
Page 343 Alternatieve installatiemethode Het type verbinding van uw Internet Service Provider (ISP) instellen op Static IP (Statisch IP) Het statische verbindingstype wordt minder vaak gebruikt dan andere verbindingstypen. Als uw ISP gebruik maakt van statische IP- adressering, dan heeft u uw IP-adres, subnetmasker en ISP gateway- adres nodig.
Page 344 Alternatieve installatiemethode Alternatieve installatiemethode Uw ISP-verbindingstype instellen op PPPoE De meeste DSL-providers maken gebruik van PPPoE als type verbinding. Als u een DSL-modem gebruikt om verbinding te maken met het internet, gebruikt uw internetserviceprovider waarschijnlijk PPPoE om u bij zijn dienstenpakket aan te melden. Als u een internetaansluiting hebt in uw woning of eigen kantoor die geen modem nodig heeft, maakt u waarschijnlijk gebruik van PPPoE.
Page 345 Alternatieve installatiemethode User Name (Gebruikersnaam) Deze ruimte is bestemd voor het invullen van de gebruikersnaam die uw ISP aan u heeft toegekend. Password (Wachtwoord) Vul hier uw wachtwoord in en typ het ter controle nogmaals in in het veld “Retype Password” (Wachtwoord opnieuw intypen). Service Name (Servicenaam) Slechts zelden is een servicenaam vereist.
Page 346 Alternatieve installatiemethode Alternatieve installatiemethode Het type verbinding van uw Internet Service Provider (ISP) instellen op Point-to-Point Tunneling Protocol (PPTP) [alleen van toepassing voor Europese landen]. Sommige providers vereisen een verbinding die gebruik maakt van het PPTP-protocol, het meest voorkomende verbindingstype in Europese landen.
Page 347 Alternatieve installatiemethode Mijn subnetmasker Verstrekt door uw provider. Vul uw subnetmasker hier in. Connection ID (Identificatiecode) (optioneel) Verstrekt door uw ISP. Als uw provider u geen identificatiecode heeft verstrekt, laat u deze ruimte open. Verbinding verbreken na X... De functie “Disconnect” (Verbinding verbreken) wordt gebruikt om de verbinding van uw router met het Internet automatisch te verbreken als er gedurende een bepaalde tijd geen activiteit is.
Page 348 Alternatieve installatiemethode Alternatieve installatiemethode Uw type verbinding instellen als u gebruiker bent van Telstra ® BigPond User [geldt alleen voor Australië]. U krijgt een gebruikersnaam en wachtwoord van Telstra Big Pond. Vul deze informatie hieronder in. Als u uw staat selecteert uit het dropdown-menu dan wordt automatisch het IP-adres van uw loginserver ingevuld.
Page 349 Een Domain Name Server is een server op het Internet die URL’s (Universal Resource Locater) als “www.belkin.com” vertaalt in IP- adressen. De meeste providers verlangen niet van u dat u deze informatie in de router invoert. De optie “Automatic from ISP”...
Page 350 Wanneer u nu de router installeert, wordt diens eigen MAC-adres door de provider ‘bespeurd’ en komt er waarschijnlijk geen verbinding tot stand. Belkin omzeilt dat probleem door het bieden van de mogelijkheid het MAC-adres van de computer in de router te klonen (kopiëren).
Page 351 Gebruik maken van de geavanceerde web-based Gebruik uw Internetbrowser om toegang te krijgen tot de geavanceerde web-based gebruikersinterface van de router. Typ in uw browser het getal “192.168.2.1” (zonder aanhalingstekens en niet iets anders als “http://” of “www” ervoor) en druk vervolgens op de entertoets. In uw browservenster verschijnt nu de homepage van de router.
Page 352 Subnetmasker Het subnetmasker hoeft niet te worden veranderd. Dit is een unieke, geavanceerde eigenschap van uw router van Belkin. Weliswaar kunt u het subnetmasker indien nodig wijzigen maar wij raden u aan niets aan het masker te veranderen tenzij u daarvoor een goede reden...
Page 353 IP-adres. Daarom is het niet waarschijnlijk dat u het IP- adres wilt wijzigen. Lokale domeinnaam De standaard instelling is “Belkin”. U kunt een lokale domeinnaam (netwerknaam) voor uw netwerk instellen. U hoeft deze instelling niet te wijzigen tenzij u daar een belangrijke reden voor hebt.
Page 354 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface De pagina met de DHCP-cliëntenlijst bekijken U kunt een overzicht bekijken van de computers (bekend als “clients” (cliënten)) die zijn aangesloten op uw netwerk. U kunt het IP-adres van de computer bekijken, evenals de hostnaam (als de computer er één heeft toegewezen gekregen) en het MAC-adres...
Page 355 Om uw draadloze netwerk te identificeren, wordt een naam gebruikt die bekend is als SSID (Service Set Identifier). De SSID is de naam van uw netwerk. De standaard netwerknaam van de router is “Belkin N1 Wireless” gevolgd door zes getallen die uniek zijn voor uw router. Uw netwerknaam zal er ongeveer zo uitzien: “Belkin_N1_Wireless_123456”.
Page 356 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface Het draadloze kanaal wijzigen U kunt kiezen uit verschillende kanalen. In de Verenigde Staten zijn er 11 kanalen en in het Verenigd Koninkrijk (en de meeste andere Europese landen) 13 kanalen waaruit u kunt kiezen.
Page 357 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de bandbreedteschakelaar Deze schakelaar stelt u in staat de bandbreedte-modi van de draadloze router in te stellen. Er zijn verschillende modi beschikbaar: 20MHz only (uitsluitend 20 MHz) Als u uw router op deze modus instelt, is alleen een 20MHz- bandbreedte beschikbaar.
Page 358 802.11g- of 802.11b-verkeer. Maak gebruik van de Protected-modus als uw netwerk bestaat uit een combinatie van draadloze N1 kaarten van Belkin en 802.11g of 802.11b- kaarten. Als u zich in een omgeving bevindt met weinig of geen ander draadloos 802.11g of 802.11b netwerkverkeer, zullen uw draadloze N1...
Page 359 U dient ook te controleren of al uw draadloze netwerkkaarten/adapters WPA2 ondersteunen en dat u de nieuwste stuurprogramma’s gedownload en geïnstalleerd hebt. Voor de meeste draadloze netwerkkaarten van Belkin is er een stuurprogramma- update beschikbaar op de website van Belkin: www.belkin.com/ networking.
Page 360 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface WPA/WPA2-Personal(PSK) instellen Net als WPA-beveiliging is WPA2 beschikbaar in WPA2-Personal (PSK) modus en WPA2-Enterprise (RADIUS) modus. WPA2- Personal (PSK) is de modus die doorgaans gebruikt worddt in een woonomgeving terwijl WPA2-Enterprise (RADIUS) doorgaans wordt geïmplementeerd in werkomgevingen waarin een externe radiusserver de netwerksleutel automatisch distribueert naar alle...
Page 361 Gebruik maken van de geavanceerde web-based gebruikersinterface BELANGRIJK: Zorg ervoor dat uw draadloze computers geüpdatet zijn, WPA2 ondersteunen en voorzien zijn van de juiste instellingen die een verbinding met de router mogelijk maken. WPA-beveiliging instellen Let op: Om gebruik te kunnen maken van WPA-beveiliging, dienen uw netwerkkaarten uitgerust te zijn met software die WPA ondersteunt.
Page 362 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface WPA-PSK instellen Selecteer “WPA-PSK (zonder server)” in het dropdown-menu “Security Mode” (Beveiligingsmodus). Selecteer “TKIP” of “AES” als Encryption Technique (Encryptietechniek). Deze instelling moet voor al uw cliënten hetzelfde zijn.
Page 363 Gebruik maken van de geavanceerde web-based gebruikersinterface WEP-encryptie-instellingen bepalen Opmerking voor Mac-gebruikers: De optie “Passphrase” (meervoudig wachtwoord) kan niet gebruikt worden bij Apple AirPort ® ® Om encryptie te configureren voor uw Mac-computer, stelt u de encryptie in met behulp van de handmatige methode beschreven in het volgende gedeelte.
Page 364 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van een hexadecimale sleutel Een hexadecimale sleutel is een combinatie van cijfers en letters van A t/m F en van 0 t/m 9. 64-bits sleutels bestaan uit tien tekens die kunnen worden opgedeeld in vijf combinaties van twee tekens.
Page 365 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de accesspointmodus Opmerking: Deze geavanceerde functie mag uitsluitend door ervaren gebruikers worden toegepast. De router kan ook zodanig worden geconfigureerd dat hij als draadloos accesspoint fungeert. In deze modus is het gebruik van de functie “NAT IP-sharing” en de DHCP- server niet mogelijk.
Page 366 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface Instellingen voor het beheren van MAC-adressen bepalen Het MAC-adressenfilter is een krachtig beveiligingsinstrument waarmee u kunt aangeven welke computers toegang hebben tot het draadloze netwerk. Let op: De filterlijst is alleen van toepassing voor draadloze computers.
Page 367 Gebruik maken van de geavanceerde web-based gebruikersinterface Een lijst creëren met Mac-adressen van computers die toegang krijgen tot het netwerk Selecteer het keuzerondje voor “Allow” (Toelaten) om een lijst te creëren met computers die u toegang wilt geven tot het draadloze netwerk.
Page 368 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface Configuratie van de firewall Uw router is voorzien van een firewall die uw netwerk beschermt tegen uiteenlopende hackeraanvallen zoals: • IP Spoofing • Land Attack Ping of Death (PoD) •...
Page 369 Gebruik maken van de geavanceerde web-based gebruikersinterface Interne forwarding-instellingen configureren De functie Virtuele Servers biedt u de mogelijkheid externe (Internet)verbindingen voor diensten zoals een webserver (poort 80), FTP-server (Poort 21), of andere applicaties, via uw router door te sturen naar uw interne netwerk. Omdat uw interne computers door een firewall worden beveiligd, kunnen computers buiten uw netwerk (via het Internet) hen niet bereiken omdat zij “onzichtbaar”...
Page 370 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface Cliënt IP-filters instellen De router kan zo worden geconfigureerd dat toegang tot het Internet, e-mail, of andere netwerkdiensten op bepaalde dagen en tijden beperkt is. Deze beperking kan worden ingesteld voor één computer, een groep computers of verschillende computers.
Page 371 Gebruik maken van de geavanceerde web-based gebruikersinterface De gedemilitariseerde zone (DMZ) activeren Met de DMZ-functie kunt u één van de computers van uw netwerk buiten de firewall plaatsen. Dit kan bijvoorbeeld nodig zijn als de firewall bij een bepaalde toepassing als een game of video-vergaderen problemen veroorzaakt.
Page 372 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van een dynamisch DNS De Dynamic DNS service staat statische hostnamen toe voor dynamische IP-adressen in een van de vele domeinen van DynDNS. org, waardoor toegang tot uw netwerkcomputers vanaf verschillende plaatsen op het internet eenvoudiger is.
Page 373 Gebruik maken van de geavanceerde web-based gebruikersinterface ICMP-pings blokkeren Computerhackers maken gebruik van een techniek die bekend is onder de naam “pingen” om potentiële slachtoffers op het Internet te vinden. Door naar een bepaald IP-adres te pingen en een reactie te ontvangen van het IP-adres, kan een hacker vaststellen of zich daar misschien iets interessants bevindt.
Page 374 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface De router herstarten Als de werking van de router niet meer optimaal is, kan het soms nodig zijn de router opnieuw te starten. De configuratie-instellingen van de router worden door opnieuw startenNIET gewist. De router opnieuw starten om de normale werking te herstellen Klik op de knop...
Page 375 Gebruik maken van de geavanceerde web-based gebruikersinterface De fabrieksinstellingen herstellen Wanneer u deze optie gebruikt, worden alle instellingen in de router naar de (standaard-) fabrieksinstellingen teruggezet. Het is verstandig eerst van uw eigen instellingen een reservekopie te maken voordat u de standaardinstellingen herstelt.
Page 376 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface De huidige configuratie opslaan Met behulp van deze functie kunt u de huidige configuratie opslaan. Door een reservekopie te maken van uw huidige configuratie kunt u deze later in het geval van verlies of wijziging herstellen.
Page 377 Gebruik maken van de geavanceerde web-based gebruikersinterface Als het bestand is opgeslagen, verschijnt het volgende scherm. Klik op “Close” (Sluiten). Als het bestand is opgeslagen ziet u het volgende scherm. Vorige configuratie herstellen Met deze optie kunt u een eerder opgeslagen configuratie herstellen. Klik op “Save”...
Page 378 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface U krijgt de vraag of u wilt doorgaan. Klik op “OK”. Er verschijnt een herinneringsvenster. De herstelprocedure van uw configuratiebestand kan tot 60 seconden in beslag nemen. Klik op “OK”.
Page 379 Gebruik maken van de geavanceerde web-based gebruikersinterface De firmware bijwerken Af en toe brengt Belkin een nieuwe versie uit van de firmware voor de router. Nieuwe firmwareversies bevatten verbeteringen van functies en oplossingen voor eventuele problemen. Wanneer Belkin nieuwe firmware uitbrengt, kunt u deze downloaden van de website en de firmware van de router bijwerken tot en met de nieuwste versie.
Page 380 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface Een nieuwe firmwareversie downloaden Als u op de knop “Check Firmware” (Firmware controleren) klikt en er een nieuwe firmwareversie beschikbaar is, verschijnt er een scherm dat lijkt op onderstaande afbeelding. Om de nieuwe firmwareversie te downloaden, klikt u op “Download”.
Page 381 Gebruik maken van de geavanceerde web-based gebruikersinterface Als het bestand is opgeslagen ziet u het volgende scherm. Klik op “Close” (Sluiten). Het downloaden van de firmware is voltooid. Om de firmware bij te werken, gaat u te werk als aangegeven in het volgende hoofdstuk “Firmware van de router bijwerken”.
Page 382 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de geavanceerde web-based gebruikersinterface Het “Update Firmware”-vakje (Firmware bijwerken) toont nu de locatie en de naam van het firmwarebestand dat u zojuist hebt geselecteerd. Klik op “Update” (Bijwerken). U krijgt de vraag te zien of u zeker weet dat u wilt doorgaan.
Page 383 Gebruik maken van de geavanceerde web-based gebruikersinterface Systeeminstellingen wijzigen Op de pagina “Systems Settings” (Systeeminstellingen) kunt u een nieuw beheerderswachtwoord invoeren, de tijdzone instellen, extern beheer inschakelen en de NAT-functie van de router aan en uit zetten. Het wachtwoord voor de systeembeheerder instellen of wijzigen De router wordt geleverd ZONDER vooraf geprogrammeerd wachtwoord.
Page 384 Internet en voor het ontvangen van een antwoordsignaal. U kunt de klok niet zelf instellen. Beheer op afstand mogelijk maken Voordat u deze geavanceerde functie van uw router van Belkin inschakelt, DIENT U ERVOOR TE ZORGEN DAT U HET WACHTWOORD VOOR DE SYSTEEMBEHEERDER HEBT INGESTELD. De functie “Remote Management”...
Page 385 Gebruik maken van de geavanceerde web-based gebruikersinterface Geavanceerde functie: De optie “Remote Access Port” stelt u in staat de “Remote Access Port for Remote Management”-functie te configureren. De standaard toegangspoort is poort 80. NAT (Network Address Translation) inschakelen/ uitschakelen Let op:Deze geavanceerde functie mag uitsluitend door ervaren gebruikers worden toegepast.
Page 386 UPnP inschakelen/uitschakelen UPnP (Universal Plug-and-Play) is weer een andere geavanceerde mogelijkheid van uw router van Belkin. Het is een technologie die naadloze voice- en video-messaging, games en andere applicaties mogelijk maakt die voldoen aan UPnP. Voor sommige applicaties dient de firewall van de router op een specifieke manier geconfigureerd te zijn voor een juiste werking.
Page 387 Handmatig netwerkinstellingen configureren Installeer EERST de computer die is verbonden met het kabel- of DSL-modem. Volg daarbij de volgende stappen. U kunt deze stappen ook gebruiken om computers aan uw router toe te voegen nadat de router geconfigureerd is voor aansluiting op het Internet. Netwerkinstellingen handmatig configureren onder Mac OS (tot 9.x) Open het “Apple”-menu.
Page 388 Handmatig netwerkinstellingen configureren Handmatig netwerkinstellingen configureren Netwerkadapters handmatig configureren onder Mac OS X Klik op het pictogram “System Preferences” (Systeemvoorkeuren). Selecteer “Network” (Netwerk) in het menu “System Preferences” (Systeemvoorkeuren). Selecteer “Built-in Ethernet” (Ingebouwd Ethernet) naast “Show” (Tonen) in het netwerkmenu.
Page 389 Handmatig netwerkinstellingen configureren Selecteer het tabblad “TCP/IP” . Naast “Configure” (Configureren) moet nu “Manually” (Handmatig) of “Using DHCP” (Gebruikt maken van DHCP) te zien zijn. Is dat niet het geval, ga dan naar het tabblad PPPoE en zorg ervoor dat “Connect using PPPoE”...
Page 390 Handmatig netwerkinstellingen configureren Handmatig netwerkinstellingen configureren Netwerkinstellingen onder Windows 2000, NT of XP handmatig configureren Klik op “Start”, “Settings” (Instellingen) en vervolgens op “Control Panel” (Configuratiescherm). Dubbelklik op het pictogram “Network and dial-up connections” (Netwerk- en inbelverbindingen) (Windows 2000) of het pictogram “Network”...
Page 391 Handmatig netwerkinstellingen configureren Handmatige configuratie van netwerkadapters onder Windows 98SE of Me Klik in het dropdown-menu met uw rechter muisknop op “My Network Neighborhood” (Mijn netwerkomgeving) en selecteer “Properties” (Eigenschappen). Selecteer “TCP/IP Settings” (TCP/IP Instellingen) voor de geïnstalleerde netwerkadapter. Het volgende venster zal verschijnen. Als “Specify an IP address”...
Page 392 Aanbevolen instellingen van de webbrowser Aanbevolen instellingen van de webbrowser Meestal hoeft u aan de instellingen van uw webbrowser niets te veranderen. Als u problemen hebt met het openen van het Internet of de geavanceerde via het Internet bereikbare gebruikersinterface, wijzig dan de huidige instellingen van uw browser in de aanbevolen instellingen die u in dit hoofdstuk vindt.
Page 393 Aanbevolen instellingen van de webbrowser Zorg ervoor dat geen van de getoonde opties is aangevinkt: “Automatically detect settings” (Instellingen automatisch detecteren), “Use automatic configuration script” (Script voor automatische configuratie gebruiken) en “Use a proxy server” (Proxyserver gebruiken). Klik op “OK”. Klik vervolgens op de pagina “Internet Options”...
Page 394 Problemen oplossen Problemen oplossen De Setup-Assistent op de cd start niet automatisch. Als de Setup-Assistent die op de cd-rom staat niet automatisch kan starten, is de computer misschien bezig met andere applicaties die de werking van het cd-romstation storen. Als het scherm van de Setup-Assistent niet binnen 15 tot 20 seconden verschijnt, opent u het cd-romstation door te dubbelklikken op het pictogram “My Computer”...
Page 395 Problemen oplossen Neem de stekker van de router gedurende 10 seconden uit het stopcontact en steek die daarna terug. Controleer of de “router”-LED continu (BLAUW) brandt. Is dit niet het geval, controleer dan of de voedingsadapter goed op de router en het stopcontact is aangesloten. Controleer of er een kabel is aangesloten tussen de netwerkpoort (Ethernet) aan de achterzijde van de computer en...
Page 396 Zet de router uit, wacht 10 seconden en zet hem weer aan. De router zal nu opnieuw proberen contact te zoeken met het modem. Neem contact op met de technische hulpdienst van Belkin als de “modem”-LED op de router na deze stappen nog niet brandt.
Page 397 Om in onze Knowledge Base te zoeken naar onderwerpen betreffende provider-gerelateerde zaken, gaat u naar: http://web.belkin.com/support en typt u “ISP” in. Als u nog steeds geen toegang tot internet kunt krijgen nadat u al deze instellingen hebt gecontroleerd, neem dan contact op met de afdeling Technische Ondersteuning van Belkin.
Page 398 Als u nog steeds geen toegang tot internet kunt krijgen nadat u alle firewall software heeft uitgeschakeld, neem dan contact op met de afdeling Technische Ondersteuning van Belkin.
Page 399 Kijk naar de lampjes op uw router. Indien u gebruik maakt van een router van Belkin geldt het volgende voor de lampjes: • De “router”-LED zou moeten branden. • De “radio wave” LED boven de “router”-LED zou moeten branden.
Page 400 “Broadcast SSID” is ingeschakeld. Deze instelling vindt u op de pagina voor het configureren van “Channel and SSID” (Kanaal en SSID). Als u na deze stappen nog steeds geen toegang tot het internet kunt krijgen, neem dan contact op met de afdeling Technische Ondersteuning van Belkin.
Page 401 Problemen oplossen • De prestaties van mijn draadloze netwerk zijn wisselvallig. • De gegevensoverdracht geschiedt soms traag. • Het signaal is zwak. • Problemen bij het tot stand brengen/behouden van een Virtual Private Network-verbinding. Draadloze technologie is gebaseerd op radiogolven. Dit betekent dat de connectiviteit en de doorvoersnelheid afnemen naarmate de afstand tussen de apparaten groter is.
Page 402 Problemen oplossen Problemen oplossen Ik heb problemen met het installeren van Wired Equivalent Privacy of WEP-beveiliging op mijn router van Belkin Log in op uw router. Open uw webbrowser en typ het IP-adres van de router in. (De standaardinstelling voor de router is 192.168.2.1.) Log in op uw router door op de knop “Login”...
Page 403 Klik op “OK” en vervolgens op “Apply” (Toepassen) om de instellingen op te slaan. Indien u GEEN gebruik maakt van een draadloze cliëntkaart van Belkin, raden wij u aan de handleiding die hoort bij uw draadloze cliëntkaart hoort te raadplegen.
Page 404 Deze patch werkt alleen onder het Windows XP-besturingssysteem. U kunt deze patch hier downloaden: http://www.microsoft.com/downloads/details. U dient tevens van de website van Belkin het nieuwste stuurprogramma te downloaden voor uw draadloze 802.11g desktop- of notebooknetwerkkaart van Belkin. Andere besturingssystemen worden op dit moment nog niet ondersteund.
Page 405 Network” te laten verschijnen. Als u op de knop “Advanced” (Geavanceerd) drukt, kunt u meer opties van de kaart bekijken en configureren. Nadat u op “Advanced” (Geavanceerd) hebt geklikt, verschijnt de Belkin Wireless Utility. Met dit hulpprogramma kunt u alle geavanceerde functies van de draadloze kaart van Belkin beheren.
Page 406 Problemen oplossen Problemen oplossen Ik maak GEEN gebruik van een cliëntkaart van Belkin voor een thuisnetwerk en heb problemen met het instellen van Wireless Protected Access (WPA) beveiliging. Als u geen gebruik maakt van een draadloze desktop- of notebooknetwerkkaart van Belkin en uw kaart niet voorzien is van software die WPA ondersteunt, dan kunt u gratis van de website van Microsoft een bestand downloaden met de naam “Windows XP Support Patch for Wireless...
Page 407 Problemen oplossen Klik op het tabblad “Wireless Networks” (Draadloze netwerken) op de knop “Configure” (Configureren). Het volgende venster zal verschijnen. Voor een netwerk voor thuis- of klein zakelijk gebruik selecteert u onder “Network Administration” (Netwerkbeheer) “WPA-PSK”. Let op: Selecteer “WPA (with radius server)” (WPA met radiusserver) als u deze computer gebruikt om verbinding te maken met een bedrijfsnetwerk dat een authenticatieserver ondersteunt, bijv.
Page 408 Problemen oplossen Problemen oplossen Vergelijkend overzicht van draadloze technologieën De snelheid 11Mbps-verbin- van bedrade 5x sneller dan 10x sneller 10x sneller dan dingssnelheid/ netwerken via 802.11b* dan 802.11b* 802.11b* basislijn een draadloze verbinding* De vrije De vrije De vrije De vrije 2,4GHz- De vrije 2,4GHz-band is 2,4GHz-band is...
Page 409 Problemen oplossen Technische ondersteuning www.belkin.com/ Voor technische ondersteuning kunt u terecht op networking . De afdeling Technische Ondersteuning van Belkin is ook telefonisch bereikbaar: Land Nummer 08 - 20 20 07 66 OOSTENRIJK 23 900 04 06 TSJECHIË DENEMARKEN 701 22 403...
Page 410 Informatie VERKLARING VAN CONFORMITEIT MET DE FCC- VOORSCHRIFTEN VOOR ELEKTROMAGNETISCHE COMPATIBILITEIT Wij, Belkin Corporation, gevestigd 501 West Walnut Street, Compton, CA 90220, Verenigde Staten van Amerika, verklaren hierbij dat wij de volledige verantwoordelijkheid aanvaarden dat het product met het artikelnummer...
Page 411 De Federal Communications Commission eist dat de gebruiker wordt gewaarschuwd dat elke verandering aan het apparaat die niet uitdrukkelijk door Belkin Corporation is goedgekeurd de bevoegdheid van de gebruiker om het apparaat te bedienen teniet kan doen. Canada-Industry Canada (IC) De draadloze radio van dit apparaat voldoet aan RSS 139 &...
Page 412 Informatie Informatie EC Declaration of Conformity to R&TTE Directive 1999/5/EC Manufacturer : BELKIN LTD, EXPRESS BUSINESS PARK, SHIPTON WAY ,RUSHDEN NN10 6GL ENGLAND Representative : Belkin Ltd (residing in the EC holding the TCF) Product / Apparatus : N1 Wireless Router...
Page 413 Hoe worden problemen opgelost? Productgarantie. Belkin zal het product dat een defect vertoont naar eigen keus kosteloos (met uitzondering van transportkosten) repareren of vervangen. Wat valt buiten deze garantie? Alle hierin versterkte garanties zijn niet van toepassing als het product...
Page 414 Informatie Belkin Corporation behoudt zich het recht voor het defecte Belkin-product te onderzoeken. De kosten voor verzending van het Belkin-product naar Belkin Corporation komen volledig voor rekening van de koper. Als Belkin naar eigen bevinding tot de conclusie komt dat het onpraktisch is de beschadigde...
Page 415 +33 (0) 1 41 31 01 72 fax +46 (0) 8 5229 1874 fax © 2007 Belkin International, Inc. Alle rechten voorbehouden. Alle handelsnamen zijn gedeponeerde handelsmerken van de betreffende rechthebbenden. Mac, Mac OS, Apple en AirPort zijn handelsmerken van Apple Computer, Inc. die gedeponeerd zijn in de Verenigde Staten en in andere landen.
Page 416 Router inalámbrico N1 Manual del usuario F5D8231-4...
Page 417 Índice de contenidos 1. Introducción ................. 1 Ventajas de una red inalámbrica ........... 1 Colocación de su Router inalámbrico N1 ......3 2. Esquema general del producto ........... 7 Características del producto ..........7 3. Presentación de su router ..........10 Contenido del paquete ............
Page 418 Introducción Gracias por haber adquirido el Router inalámbrico N1 de Belkin (el Router). A continuación se presentan dos secciones breves. La primera trata sobre las ventajas de instalar una red en casa y la otra indica cómo lograr el mayor alcance y rendimiento de su red inalámbrica. Le rogamos que lea este Manual del usuario en su totalidad, prestando especial atención a la...
Page 419 Otro elemento que mejora N1 MIMO de Belkin es la utilización de la agregación como se describe en las especificaciones del borrador 802.11n. Reduciendo el espacio entre paquetes y combinando varios paquetes pequeños en uno mayor, N1 MIMO de Belkin es capaz de...
Page 420 Si persisten las dificultades incluso a poca distancia, póngase en contacto con el servicio de asistencia técnica de Belkin. Nota: Aunque algunos de los artículos enumerados a continuación pueden afectar el rendimiento de la red, estos no impedirán que su red inalámbrica...
Page 421 Introducción Evite obstáculos e interferencias Evite colocar su router cerca de dispositivos que puedan emitir “ruido” de radioemisión, tales como hornos microondas. Los objetos densos que pueden impedir la comunicación inalámbrica incluyen: • Frigoríficos • Lavadoras y/o secadoras • Armarios de metal •...
Page 422 • Para los productos de red inalámbrica de Belkin, utilice la información detallada de estudio del sitio y de canales inalámbricos que se incluye con su tarjeta de red inalámbrica.
Page 423 Introducción Para obtener más información sobre nuestros productos de red, visite nuestra página web www.belkin.com/networking o póngase en contacto con nuestro servicio de asistencia técnica al: País Número AUSTRIA 08 - 20 20 07 66 REPÚBLICA 23 900 04 06...
Page 424 A continuación presentamos una lista de características que convierten su nuevo Router inalámbrico N1 de Belkin en la solución ideal para la red de su casa o en una oficina pequeña. Funciona tanto con ordenadores PC como con Mac ®...
Page 425 Asistente de configuración El Asistente de configuración, segunda generación del Asistente de instalación sencilla de Belkin, le proporciona la ayuda necesaria para la configuración de su router. Este software automático establece por usted los ajustes de la red y configura el router para la conexión con su proveedor de servicios de Internet (ISP).
Page 426 Esquema general del producto Punto de acceso inalámbrico N1 integrado N1 MIMO es una nueva y apasionante tecnología inalámbrica basada en las especificaciones del borrador 802.11n del IEEE. Utiliza la tecnología de antena inteligente MIMO (Multiple Input Multiple Output, sistema de múltiples entradas y múltiples salidas) que alcanza velocidades de datos de hasta 300 Mbps.* La tasa de transferencia real es normalmente más baja que la velocidad de datos de la conexión y puede variar dependiendo del entorno de su red...
Page 427 Presentación de su router Contenido del paquete • Router inalámbrico N1 de Belkin • Guía de instalación rápida • CD con software del Asistente de configuración • Cable de interconexión en red Ethernet RJ45 • Fuente de alimentación • Manual del usuario •...
Page 428 Presentación de su router Presentación de su router El router ha sido diseñado para colocarse sobre un escritorio. Todos los cables salen de la parte posterior del router para lograr una mejor organización y utilidad. La pantalla de estado de red se encuentra fácilmente visible en la parte FRONTAL del router para proporcionarle información acerca de la actividad y el estado de la red.
Page 429 Presentación de su router D. Estado de alimentación del router Cuando enciende la alimentación del router o lo reinicia, transcurre un breve periodo de tiempo mientras el router arranca. Durante este tiempo, el icono de “router” se iluminará de forma intermitente. Cuando el router haya arrancado por completo, el icono de “router”...
Page 430 Presentación de su router Presentación de su router H. Conexiones a ordenadores conectados con cable - Gris Conecte sus ordenadores con cable (no inalámbricos) a estos puertos. Estos puertos son puertos RJ45 de negociación automática 10/100, de enlace automático para su uso con cable Ethernet de categoría 5 ó...
Page 431 K. Toma de alimentación – Negro Conecte a esta toma la fuente de alimentación de 12 V/1 A CC que se incluye. Pulsante Este botón se deja para futuras actualizaciones. Compruebe las últimas actualizaciones de firmware en www.belkin.com/support.
Page 432 Ethernet RJ45. Ethernet Asistente de configuración Belkin incluye el software de nuestro Asistente de configuración para facilitarle la tarea de instalar su router. Al utilizarlo, logrará que su router esté listo y funcionando en pocos minutos. El Asistente de configuración requiere que su ordenador con esté conectado directamente a su módem DSL o cable y que la conexión a Internet...
Page 433 Conexión y configuración de su router Paso 1 Conexiones de hardware – Siga las instrucciones de la Guía de instalación rápida Desconecte el cable de alimentación de su módem. �� Coloque el router junto al módem. �� Levante la antena del router. ��...
Page 434 Conexión y configuración de su router Conexión y configuración de su router Paso 2 Configuración del router – Ejecute el software del Asistente de configuración Apague todos los programas que se encuentren actualmente en funcionamiento en su ordenador. Apague cualquier firewall o software para compartir la conexión a Internet que exista en su ordenador.
Page 435 Conexión y configuración de su router Pantalla de confirmación Confirme que ha completado todos los pasos de la Guía instalación rápida marcando el recuadro que se encuentra a la derecha de la flecha. Haga clic en “Next” (Siguiente) para continuar. Pantalla de progreso El Asistente de configuración le mostrará...
Page 436 Conexión y configuración de su router Conexión y configuración de su router Verificación de las conexiones del hardware El Asistente de configuración ahora comprobará las conexiones de su hardware. Nombre de su red inalámbrica El Asistente de configuración mostrará el nombre de red inalámbrica predeterminado o SSID (identificador de conjunto de servicios).
Page 437 Conexión y configuración de su router Solicitud de información de cuenta de Internet (si es necesario) Si su cuenta de Internet necesita un nombre de acceso y una contraseña, se le solicitarán en una pantalla similar a la de la izquierda.
Page 438 Asistente de configuración ahora comprobará su conexión a Internet. Enhorabuena Ha terminado de instalar su nuevo router de Belkin. Cuando su router pueda conectarse a Internet, verá la pantalla de enhorabuena. Puede comenzar a navegar por Internet abriendo su navegador y dirigiéndose a cualquier la página web.
Page 439 Conexión y configuración de su router Opcional: Asistencia al conectar otros ordenadores Este paso opcional le ayudará a conectar a su red sus ordenadores mediante cables y los ordenadores inalámbricos. Siga las instrucciones que aparecen en la pantalla. Enhorabuena Si ha verificado que todos los ordenadores conectados mediante cables e inalámbricos se encuentran conectados correctamente, su red está...
Page 440 Método alternativo de configuración Método alternativo de configuración Paso 1 Conexiones de hardware – Siga las instrucciones de la Guía de instalación rápida Consulte la Guía de instalación rápida o el Paso 1: Conexiones de hardware en la sección anterior. Paso 2 Establecer los ajustes de red de su ordenador para trabajar con su Servidor DHCP...
Page 441 Método alternativo de configuración Acceso al router Verá la página principal de su router en la ventana de su navegador. La página principal es visible para cualquier usuario que desee consultarla. Para efectuar cambios en los ajustes del router, deberá entrar en el sistema.
Page 442 Método alternativo de configuración Método alternativo de configuración (10) (5) (4) Vínculos de navegación rápida Puede ir directamente a cualquiera de las páginas de la UI avanzada del router haciendo clic directamente en estos vínculos. Los vínculos se encuentran divididos en categorías lógicas y agrupados por pestañas para facilitar la búsqueda de un ajuste concreto.
Page 443 Método alternativo de configuración Botón de Acceso/Salida “Login/Logout” Este botón le permite acceder y salir del router con sólo pulsar un botón. Cuando ha accedido al router, este botón mostrará la palabra “Logout” (Cerrar sesión) El acceso al router le llevará a una página independiente de acceso en la que será...
Page 444 Método alternativo de configuración Método alternativo de configuración Paso 4 Configuración del router para la conexión con su Proveedor de Servicios de Internet (ISP) La pestaña “Internet/WAN” es donde configurará su router para conectar con su proveedor de servicios de Internet (ISP, Internet Service Provider).
Page 445 Método alternativo de configuración Configuración de su tipo de conexión En la página “Connection Type” (Tipo de conexión), podrá seleccionar el tipo de configuración que utiliza. Seleccione el tipo de conexión que emplea haciendo clic en el botón situado junto a su tipo de conexión y después haciendo clic en “Next”...
Page 446 Método alternativo de configuración Método alternativo de configuración Configuración del tipo de conexión de su proveedor de servicios de Internet (ISP) como IP dinámica El tipo de conexión dinámica es el tipo de conexión más habitual para módems por cable. Configurar el tipo de conexión como dinámico es suficiente en muchos casos para completar la conexión con su ISP.
Page 447 Método alternativo de configuración Configuración del tipo de conexión de su proveedor de servicios de Internet (ISP) como IP estático El tipo de conexión de dirección IP estática es menos común que otros tipos de conexión. Si su ISP emplea direccionamiento IP estático, necesitará...
Page 448 Método alternativo de configuración Método alternativo de configuración Configuración del tipo de conexión de su ISP como PPPoE La mayoría de proveedores DSL emplean PPPoE como tipo de conexión. Si utiliza un módem DSL para conectarse a Internet, su ISP puede utilizar PPPoE para registrarlo en el servicio.
Page 449 Método alternativo de configuración User Name (Nombre de usuario) En este espacio debe introducir el nombre de usuario que le haya asignado su ISP. Password (Contraseña) Introduzca su contraseña y vuelva a introducirla en el recuadro “Retype Password” (‘Volver a introducir contraseña) para confirmarla.
Page 450 Método alternativo de configuración Método alternativo de configuración Configuración del tipo de conexión de su proveedor de servicios de Internet (ISP) como PPTP (Point-to-Point Tunneling Protocol, Protocolo de túnel punto a punto) (Sólo para países europeos). Algunos ISP requieren una conexión que emplee el protocolo PPTP, el tipo de conexión más común en los países europeos.
Page 451 Método alternativo de configuración My Subnet Mask (Mi máscara de subred) Suministrada por su ISP. Introduzca la dirección IP aquí. Connection ID (optional) (ID de conexión [opcional]) Suministrado por su ISP. Si su ISP no le proporcionó un ID de conexión, deje este espacio en blanco.
Page 452 Método alternativo de configuración Método alternativo de configuración Configuración de su tipo de conexión si es usuario de Telstra ® BigPond (sólo para Australia). Telstra BigPond le proporcionará su nombre de usuario y contraseña. Introduzca esta información a continuación. Al seleccionar su estado en el menú desplegable se rellenará...
Page 453 Un “DNS” es un servidor ubicado en Internet que convierte los Universal Resource Locater (URL, Localizador de recursos universales) como “www.belkin.com” en direcciones IP. Muchos proveedores de servicios de Internet (ISP) no precisan que usted introduzca esta información en el router. El recuadro “Automatic from ISP” (Automáticamente desde el ISP) deberá...
Page 454 Internet. Cuando instale el router, la dirección MAC del router será “detectada” por el ISP y esto puede provocar que la conexión no funcione. Belkin incorpora la posibilidad de clonar (copiar) la dirección MAC del ordenador al router. Esta dirección MAC será...
Page 455 Utilización de la Interfaz de usuario avanzado a través de Internet Mediante su navegador de Internet, podrá acceder a la Interfaz de usuario avanzado del router. En su navegador, introduzca “192.168.2.1” (no introduzca ningún otro elemento como “http://” o “www”) y después pulse la tecla “Intro”.
Page 456 Subnet Mask (Máscara de subred) No es necesario modificar la máscara de subred. Esta es una característica exclusiva y avanzada de su Router de Belkin. Es posible modificar la máscara de subred en caso necesario; sin embargo, NO realice cambios en la máscara de subred a no ser que tenga una razón específica para hacerlo.
Page 457 IP. Local Domain Name (Nombre de dominio local) El ajuste predeterminado es “Belkin”. Puede establecer un nombre de dominio local (nombre de red) para su red. No es necesario modificar esta configuración a no ser que tenga una necesidad avanzada específica para hacerlo.
Page 458 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Visualización de la página de la lista de clientes DHCP Puede visualizar una lista de los ordenadores (conocidos como clientes) que se encuentran conectados a su red.
Page 459 SSID (Identificador del conjunto de servicios). El SSID es el nombre de la red inalámbrica. El nombre de red predeterminado del router es “Belkin N1 Wireless”, seguido de seis dígitos que son únicos para su router. Su nombre de red será semejante a “Belkin_ N1_Wireless_123456”.
Page 460 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Modificación del canal inalámbrico Existe una serie de canales de funcionamiento entre los que puede elegir. En Estados Unidos hay 11 canales. En Reino Unido y la mayor parte de Europa, existen 13 canales.
Page 461 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización del conmutador de ancho de banda Este conmutador le permite seleccionar el modo de ancho de banda inalámbrico del router. Existen varios modos: Sólo 20 MHz Si selecciona esta modalidad del router, sólo permitirá el funcionamiento a 20 MHz.
Page 462 802.11g o 802.11b en el entorno de funcionamiento. Utilice el modo protegido si su red está compuesta por tarjetas 802.11g o 802.11b y Tarjetas inalámbricas N1 de Belkin N1. Si se encuentra en un entorno en el que existe un tráfico inalámbrico 802.11g o 802.11b reducido, o no existe ningún tráfico de red...
Page 463 WPA2 y de haber descargado e instalado el controlador más reciente. La mayoría de las tarjetas inalámbricas de Belkin tienen actualizaciones de los controladores que puede descargarse en la página de soporte de Belkin: www.belkin.com/networking.
Page 464 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Ajuste WPA/WPA2-Personal (PSK) Al igual que la seguridad WPA, WPA2 está disponible tanto en modo WPA2-Personal (PSK) como en modo Enterprise (RADIAS). Normalmente, WPA2-Personal (PSK) es el modo que se utiliza en los entornos para casa, mientras que WPA2-Enterprise (RADIUS) se emplea en los entornos profesionales donde un servidor radius...
Page 465 Utilización de la Interfaz de usuario avanzado a través de Internet IMPORTANTE: Asegúrese de actualizar sus ordenadores inalámbricos con el modo WPA2 y de haber establecido los ajustes correctos para poder establecer una conexión adecuada con el router. Configuración de la seguridad WPA Nota: Para utilizar la seguridad WPA, sus tarjetas de red inalámbricas deben estar equipadas con software que admita WPA.
Page 466 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Configuración de WPA-PSK Desde el menú desplegable del modo de seguridad (“Security mode”), seleccione “WPA-PSK (no server)” (WPA-PSK, sin servidor). Para la técnica de encriptación, “Encryption Technique”, seleccione “TKIP”...
Page 467 Utilización de la Interfaz de usuario avanzado a través de Internet Configuración de la encriptación WEP Nota para los usuarios de Mac: La opción “Passphrase” (Frase de paso) no funcionará con Apple AirPort . Para configurar la encriptación ® ® para su ordenador Mac, establezca la misma utilizando el método manual descrito en la siguiente sección.
Page 468 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Cómo utilizar una clave hexadecimal Una clave hexadecimal es una mezcla de números y letras de la A a la F y del 0 al 9.
Page 469 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización del modo de punto de acceso Nota: Esta característica avanzada deberá ser empleada exclusivamente por usuarios avanzados. El router puede configurarse para funcionar como punto de acceso a la red inalámbrica. El empleo de este modo anulará...
Page 470 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Configuración del control de direcciones MAC El filtro de direcciones MAC es una potente característica de seguridad que le permite especificar qué ordenadores están permitidos en la red.
Page 471 Utilización de la Interfaz de usuario avanzado a través de Internet Configurar una lista de acceso permitido Seleccione el botón “Allow” (Permitir) para empezar a configurar una lista de ordenadores con acceso para conectar a la red inalámbrica. A continuación, en el campo “MAC Address”, que está vacío introduzca la dirección MAC del ordenador inalámbrico al que desea conceder acceso a la red inalámbrica, después haga clic en “<<Add”...
Page 472 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Configuración del firewall Su router se encuentra equipado con un firewall que protegerá su red de una amplia gama de ataques habituales de piratas informáticos, incluidos: •...
Page 473 Utilización de la Interfaz de usuario avanzado a través de Internet Configuración de los ajustes de reenvío interno La función de Servidores virtuales le permitirá dirigir llamadas externas (Internet) para servicios como servidor web (puerto 80), servidor FTP (puerto 21) y otras aplicaciones a través de su router hasta su red interna.
Page 474 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Configuración de los filtros IP de clientes El router puede ser configurado para restringir el acceso a Internet, correo electrónico u otros servicios de red en días y horarios específicos.
Page 475 Utilización de la Interfaz de usuario avanzado a través de Internet Activación de Demilitarized Zone (DMZ) La característica DMZ le permite especificar un ordenador de su red para colocarlo fuera del firewall. Esto puede ser necesario en el caso de que el firewall esté causando problemas con una aplicación como, por ejemplo, una aplicación de juegos o de videoconferencias.
Page 476 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Uso de DNS dinámico El servicio DNS dinámico le permite otorgar a una dirección IP dinámica uno de los muchos nombres de host estático que ofrece la lista de dominios de DynDNS.org;...
Page 477 Utilización de la Interfaz de usuario avanzado a través de Internet Bloqueo de un ICMP Ping Los piratas informáticos utilizan lo que se conoce como “pinging” (revisar actividad) para encontrar víctimas potenciales en Internet. Al revisar la actividad de una dirección IP específica y recibir una respuesta de la dirección IP, el pirata informático puede determinar si hay allí...
Page 478 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Reinicio del router Algunas veces es posible que sea necesario reiniciar el router en caso de que comience a funcionar mal. Al reiniciar el router NO se borrará ninguno de sus ajustes de configuración.
Page 479 Utilización de la Interfaz de usuario avanzado a través de Internet Restablecimiento de los ajustes de fábrica predeterminados El empleo de esta opción restablecerá los ajustes (predeterminados) de fábrica del router. Se recomienda que realice una copia de seguridad de sus ajustes antes de restablecer todos los ajustes predeterminados.
Page 480 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Guardar una configuración actual Puede guardar su configuración actual utilizando esta función. El guardar su configuración le permitirá restablecerla posteriormente, en caso de que sus ajustes se pierdan o se modifiquen.
Page 481 Utilización de la Interfaz de usuario avanzado a través de Internet Cuando el proceso de almacenamiento se haya completado, verá la siguiente ventana. Haga clic en “Close” (Cerrar). La configuración ha sido guardada. Restablecimiento de una configuración anterior Esta opción le permitirá restablecer una configuración guardada anteriormente.
Page 482 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Se le preguntará si desea continuar. Haga clic en “OK” (aceptar). Aparecerá una ventana de aviso. El restablecimiento de la configuración se completará...
Page 483 Cuando Belkin publique un nuevo firmware, usted podrá descargarlo de la página web de actualizaciones de Belkin, para instalar la última versión del firmware de su router. Búsqueda de una nueva versión del Firmware El botón “Check Firmware”...
Page 484 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet Descarga de una nueva versión del firmware Si hace clic en el botón “Check Firmware” (búsqueda de firmware) y existe una nueva versión disponible, aparecerá...
Page 485 Utilización de la Interfaz de usuario avanzado a través de Internet Cuando el proceso de almacenamiento se haya completado, verá la siguiente ventana. Haga clic en “Close” (Cerrar). Ha finalizado la descarga del firmware. Para actualizar el firmware, siga los siguientes pasos en “Actualización del firmware del router”. Actualización del firmware del router En la ventana “Firmware Update”...
Page 486 Utilización de la Interfaz de usuario avanzado a través de Internet Utilización de la Interfaz de usuario avanzado a través de Internet El recuadro “Update Firmware” (Actualizar firmware) mostrará ahora la ubicación y el nombre del archivo de firmware que acaba de seleccionar.
Page 487 Utilización de la Interfaz de usuario avanzado a través de Internet Modiﬁcación de los ajustes del sistema En la página de ajustes del sistema “System Settings” podrá introducir una nueva contraseña de administrador, establecer la zona horaria, activar la gestión a distancia y encender y apagar la función NAT del router.
Page 488 Activación de la gestión a distancia Antes de activar esta función avanzada de su router de Belkin, ASEGÚRESE DE QUE HA ESTABLECIDO LA CONTRASEÑA DE ADMINISTRADOR. La gestión a distancia le permite efectuar cambios en los ajustes de su router desde cualquier parte en Internet.
Page 489 Utilización de la Interfaz de usuario avanzado a través de Internet Función avanzada: La opción “Remote Access Port” (puerto de acceso remoto) le permitirá configurar la función que desea “Remote Access Port for Remote Management”, (puerto de acceso remoto para la gestión a distancia).
Page 490 Activar/Desactivar UPnP El UPnP (plug-and-play universal) es una propiedad avanzada adicional que ofrece su Router de Belkin. Es una tecnología que ofrece un funcionamiento perfecto de las opciones de mensajes de voz, mensajes de vídeo, juegos y otras aplicaciones compatibles con UPnP.
Page 491 Configuración manual de los ajustes de Configure el ordenador que está conectado al módem por cable o DSL utilizando PRIMERO los siguientes pasos. Asimismo, puede emplear estos pasos para añadir ordenadores a su router una vez que éste haya sido configurado para conectarse a Internet.
Page 492 Configuración manual de los ajustes de red Configuración manual de los ajustes de red Configuración manual de los adaptadores de red en Mac OS X Haga clic en el icono de “System Preferences” (Preferencias del sistema). Seleccione “Network” (Red) del menú “System Preferences” (Preferencias del sistema).
Page 493 Configuración manual de los ajustes de red Seleccione la pestaña “TCP/IP” . Junto a “Configure” deberá aparecer “Manually” o “Using DHCP”. En caso contrario, compruebe la pestaña PPPoE para asegurarse de que la opción “Connect using PPPoE” (conectar usando PPPoE) NO esté...
Page 494 Configuración manual de los ajustes de red Configuración manual de los ajustes de red Configuración manual de los ajustes de red en Windows 2000, NT o XP Haga clic en “Start” (Comienzo), “Settings” (Ajustes), y después “Control Panel” (Panel de Control). Haga doble clic en el icono “Network and dial-up connections”...
Page 495 Configuración manual de los ajustes de red Configuración manual de los adaptadores de red en Windows 98SE o Me Haga clic con el botón derecho del ratón en “My Network Neighborhood” (Mi entorno de red) y seleccione “Properties” (Propiedades) del menú desplegable. Seleccione “TCP/IP ->...
Page 496 Ajustes recomendados para el navegador de Ajustes recomendados para el navegador de Internet Internet En la mayoría de los casos, no necesitará efectuar ningún cambio en los ajustes de su navegador de Internet. Si tiene problemas para acceder a Internet o a la interfaz de usuario avanzada a través de Internet, modifique los ajustes de su navegador e introduzca los ajustes recomendados en la presente sección.
Page 497 Ajustes recomendados para el navegador de Asegúrese de que no existan marcas junto a ninguna de las opciones mostradas: “Automatically detect settings” (detectar la configuración automáticamente), “Use automatic configuration script” (usar secuencia de comandos de configuración automática) y “Use a proxy server” (utilizar un servidor proxy). Haga clic en “OK”...
Page 498 Resolución de problemas Resolución de problemas El CD del Asistente de configuración no arranca automáticamente. Si el CD-ROM no inicia el Asistente de configuración automáticamente, puede ser que el ordenador esté ejecutando otras aplicaciones que estén interfiriendo con la unidad de CD. Si la pantalla del Asistente de configuración no aparece en un plazo de 15 o 20 segundos, haga doble clic en el icono “Mi PC”...
Page 499 Resolución de problemas Desconecte la alimentación eléctrica del router unos 10 segundos y luego vuelva conectarla. Asegúrese de que el indicador LED del propio router esté encendido; debe ser AZUL permanente. De lo contrario, asegúrese de que el adaptador de CA esté conectado al router y al enchufe de pared.
Page 500 Si el indicador LED del router no se enciende después de completar estos pasos, póngase en contacto con el servicio de Asistencia técnica de Belkin. Pruebe a apagar y a reiniciar de nuevo su ordenador.
Page 501 Es posible que deba configurar su router para cumplir los requisitos específicos de su ISP. Para buscar información sobre temas específicos del ISP, puede dirigirse a: http://web.belkin. com/support, e introducir “ISP”. Si aún no puede acceder a Internet después de verificar estas configuraciones, póngase en contacto con el servicio de Asistencia...
Page 502 Consulte las instrucciones suministradas por el editor del software de su firewall sobre la forma de configurar el firewall para permitir el acceso a Internet. Si aún no puede acceder a Internet después de desactivar el firewall, póngase en contacto con el servicio de Asistencia técnica de Belkin.
Page 503 Si no puede conectarse a Internet desde un ordenador inalámbrico, compruebe lo siguiente: Observe las luces de su router. Si está utilizando un router de Belkin, las luces deberán aparecer como se indica a continuación: • El indicador LED de “router” deberá estar encendido.
Page 504 Esta configuración se encuentra en la página de configuración inalámbrica del router titulada “Channel and SSID” (Canal y SSID). Si aún no puede acceder a Internet después de completar estos pasos, póngase en contacto con el servicio de Asistencia técnica de Belkin.
Page 505 Resolución de problemas • El rendimiento de mi red inalámbrica es irregular. • La transferencia de datos es lenta en ocasiones. • La potencia de la señal es débil. • Dificultad para establecer o mantener una conexión de red privada virtual (VPN, Virtual Private Network). La tecnología inalámbrica está...
Page 506 Resolución de problemas Resolución de problemas Tengo dificultades para configurar la WEP (Privacidad equivalente a la del cable) en mi Router de Belkin Acceda a su router. Abra un navegador de Internet y teclee la dirección IP del Router. (La dirección IP predeterminada del router es 192.168.2.1.) Acceda a su router haciendo clic en el botón “Login”...
Page 507 Resolución de problemas Tengo dificultades para configurar la WEP (Privacidad equivalente a la del cable) en una tarjeta de cliente de Belkin. La tarjeta de cliente debe tener la misma clave que el router. Por ejemplo, si su Router utiliza la clave 00112233445566778899AABBCC , la tarjeta de cliente debe ser configurada con la misma clave.
Page 508 Asimismo, deberá descargar el controlador más actualizado para su tarjeta de red inalámbrica 802.11g para portátil o para ordenador de sobremesa de Belkin desde la página de asistencia de Belkin. En la actualidad no existe soporte para otros sistemas operativos. El parche de Microsoft sólo es compatible con controladores preparados...
Page 509 “Advanced” (Avanzado) le permitirá visualizar y configurar más opciones de su tarjeta. Cuando haga clic en el botón “Advanced” (Avanzado) aparecerá la utilidad de inalámbrica de Belkin. Esta utilidad le permitirá gestionar todas las propiedades avanzadas de la tarjeta inalámbrica de Belkin.
Page 510 WPA (acceso protegido inalámbrico). Si está utilizando una tarjeta inalámbrica para ordenador de sobremesa o para portátil que NO es de Belkin y esta tarjeta no está equipada con un software compatible con WPA, se puede descargar de forma gratuita un archivo de Microsoft llamado “Windows XP Support Patch for Wireless Protected Access”...
Page 511 Resolución de problemas En la pestaña “Redes inalámbricas”, haga clic sobre el botón “Configurar” y aparecerá la siguiente pantalla. En una red de hogar u oficina pequeña, seleccione “WPA-PSK” en “Autenticación de red”. Nota: Seleccione WPA (con servidor Radius) si está utilizando este ordenador para conectarse a una red corporativa que soporte un servidor de autenticación como el servidor Radius.
Page 512 Resolución de problemas Resolución de problemas Tabla de comparación inalámbrica Velocidad 11 Mbps tasa 5 veces más 10 veces más 10 veces más de cableado de enlace/línea rápida que rápido que rápido que a través base 802.11b* 802.11b* 802.11b* aire* Los dispositivos Los dispositivos Los dispositivos...
Page 513 Resolución de problemas Asistencia técnica www.belkin. Encontrará la información sobre asistencia técnica en com/networking . Si desea ponerse en contacto con el servicio de asistencia técnica por teléfono, llame al: País Número AUSTRIA 08 - 20 20 07 66 REPÚBLICA...
Page 514 Información DECLARACIÓN DE CONFORMIDAD CON LAS NORMATIVAS DE LA FCC SOBRE COMPATIBILIDAD ELECTROMAGNÉTICA Nosotros, Belkin Corporation, con sede en 501 West Walnut Street, Compton, CA 90220 (EE.UU.), declaramos bajo nuestra sola responsabilidad que el producto F5D8231-4 al que hace referencia la presente declaración, cumple con la sección 15 de las normativas de la FCC.
Page 515 Modificaciones El FCC exige que el usuario sea notificado de que cualquier cambio o modificación del presente dispositivo que no sea aprobado expresamente por Belkin Corporation podría invalidar el derecho del usuario para utilizar este equipo. Canadá: Industry Canada (IC) La radioemisión inalámbrica de este dispositivo cumple las especificaciones...
Page 516 Información Información EC Declaration of Conformity to R&TTE Directive 1999/5/EC Manufacturer : BELKIN LTD, EXPRESS BUSINESS PARK, SHIPTON WAY ,RUSHDEN NN10 6GL ENGLAND Representative : Belkin Ltd (residing in the EC holding the TCF) Product / Apparatus : N1 Wireless Router...
Page 517 El lugar de compra del producto. c. Cuándo compró el producto. d. Copia de la factura original. 2. El servicio de atención al cliente de Belkin le informará sobre cómo enviar la factura y el producto Belkin y sobre cómo proceder con su reclamación.
Page 518 Información Belkin Corporation se reserva el derecho de revisar el producto Belkin dañado. Todos los costes de envío del producto Belkin a Belkin Corporation para su inspección correrán a cargo del comprador exclusivamente. Si Belkin determina, según su propio criterio, que resulta poco práctico el envío de los equipos dañados a Belkin Corporation, Belkin podrá...
Page 519 +33 (0) 1 41 31 01 72 fax +46 (0) 8 5229 1874 fax © 2007 Belkin International, Inc. Todos los derechos reservados. Todos los nombres comerciales son marcas registradas de los respectivos fabricantes enumerados. Mac, Mac OS, Apple y AirPort son marcas registradas de Apple Computer, Inc., registrado en EE.UU.
Page 520 Router Wireless N1 Manuale d’uso F5D8231-4...
Page 521 Indice 1. Introduzione ................1 I vantaggi di una rete wireless ..........1 Collocazione del router wireless n1 ........3 2. Descrizione generale del prodotto ........7 Caratteristiche del prodotto ..........7 3. Conoscere il router ............10 Contenuto della confezione ..........10 Requisiti del sistema ............
Page 522 Introduzione Grazie per aver scelto il Router Wireless N1 Belkin (il Router). Di seguito sono riportate due sezioni. Nella prima vengono analizzati i vantaggi di una rete domestica, mentre nella seconda vengono descritte le migliori soluzioni per sfruttare al massimo la copertura e le prestazioni di una rete wireless domestica.
Page 523 La tecnologia N1 MIMO Belkin aiuta il traffico a spostarsi alla stessa velocità prevista dal limite e ad aprire più corsie, in modo da farla diventare come l’autostrada dell’esempio.
Page 524 1,5 m e 3 m dal router. Se i problemi persistono anche a una distanza minore, contattare il servizio di assistenza tecnica Belkin. Nota bene: sebbene alcuni dei fattori elencati di seguito possano compromettere le prestazioni della rete, non ne impediscono il funzionamento.
Page 525 Introduzione Evitare possibili ostacoli o fonti di interferenza Non collocare il router vicino a dispositivi che emettono “radiodisturbo”, quali forni a microonde. Tra gli oggetti che possono impedire la comunicazione wireless figurano: • Frigoriferi • Lavatrici e/o asciugabiancheria • Armadietti in metallo •...
Page 526 • Per i prodotti di rete Belkin, consultare il “Site Survey” e le informazioni sui canali wireless in dotazione con la scheda di rete wireless.
Page 527 Introduzione Per maggiori informazioni sui prodotti di rete Belkin, andare sul sitowww. belkin.com/networking o chiamare il servizio di assistenza tecnica Belkin al numero: Nazione Numero 08 - 20 20 07 66 AUSTRIA REPUBBLICA 23 900 04 06 CECA DANIMARCA 701 22 403...
Page 528 In pochi minuti potrete condividere una stessa connessione a Internet lavorando in rete da diversi computer. Il seguente è un elenco di caratteristiche che rendono il Router Wireless N1 Belkin una soluzione ideale per le reti di casa o di un piccolo ufficio.
Page 529 Descrizione generale del prodotto Switch di rete 10/100 integrato a 4 porte Questo Router dispone di uno switch di rete integrato a 4 porte, per consentire ai vostri computer in rete cablata di condividere stampanti, dati e file MP3, foto digitali e altro ancora. Lo switch prevede una funzione di rilevamento automatico, che consente di regolare la velocità...
Page 530 Descrizione generale del prodotto Access Point Wireless N1 integrato N1 MIMO è una nuova ed entusiasmante tecnologia wireless che si basa sulle specifiche IEEE della bozza 802.11n. Utilizza la tecnologia ad antenna intelligente MIMO (Multiple Input Multiple Output) che raggiunge una velocità di trasmissione dati massima di 300 Mbps*. In generale, la velocità...
Page 531 Conoscere il Router Contenuto della confezione • Router Wireless N1 Belkin • Guida di installazione rapida • CD con software d’installazione guidata • Cavo di rete RJ45 Ethernet • Alimentatore di corrente • Manuale d’uso • Guida alla comprensione dello stato di rete •...
Page 532 Conoscere il Router Conoscere il Router Il router è stato progettato per essere posizionato sulla scrivania. Tutte le prese di collegamento sono situate sul retro del router, consentendo una migliore gestione dei cavi e una maggiore facilità d’uso. Gli indicatori LED sono facilmente visibili sulla parte anteriore del router e mantengono informati sull’attività...
Page 533 Conoscere il Router D. Stato dell’alimentazione L’accensione o il riavvio del router richiedono un breve intervallo di attesa. Durante questo intervallo, la spia “router” lampeggia. A router completamente riattivato, la spia “router” si trasforma in una spia FISSA, che sta ad indicare che il router è pronto all’uso. Il router è...
Page 534 Conoscere il Router Conoscere il Router H. Collegamenti ai computer cablati - Grigio Collegare i computer cablati a queste porte. Queste sono porte RJ45, 10/100 con autonegoziazione, uplink automatico, adatte a cavi Ethernet standard UTP di categoria 5 o 6. Le porte sono marcate da 1 a 4 con LED incorporati sui connettori.
Page 535 è stata completata. K. Jack di alimentazione – Nero L’alimentatore da 5V CC fornito deve essere collegato a questo jack. Pulsante: Questo pulsante verrà utilizzato in futuro per eseguire gli aggiornamenti. Visitare il sito www.belkin.com/support per visualizzare gli ultimi aggiornamenti del firmware.
Page 536 RJ45. Installazione guidata Belkin ha messo a disposizione degli utenti un programma di installazione guidata, con lo scopo di facilitare l’installazione del router. Questo programma consente di installare e utilizzare in pochi minuti il router.
Page 537 Collegamento e configurazione del Router Fase 1 Collegamento dell’hardware– Leggere la guida di installazione rapida Scollegare l’alimentatore del modem. Collocare il router �� affianco al modem. Alzare le �� antenne del router. Prendere il cavo di rete che collega il modem al computer. Scollegare questo cavo dal modem e inserirlo in una delle porte grigie presenti sul...
Page 538 Collegamento e configurazione del Router Collegamento e configurazione del Router Fase 2 Installare il router – Avviare il programma di in- stallazione guidata Chiudere tutti i programmi in esecuzione sul computer. Disattivare qualsiasi protezione firewall o connessione ad Internet che condivide uno stesso software nel computer.
Page 539 Collegamento e configurazione del Router Schermata di conferma Verificare di aver eseguito tutte le operazioni indicate nella guida di installazione rapida controllando la casella alla destra della freccia. Fare clic su “Next” (Avanti) per continuare. Finestra di avanzamento Il programma visualizza una finestra di avanzamento ogni volta che viene eseguito un passaggio nel corso dell’installazione.
Page 540 Collegamento e configurazione del Router Collegamento e configurazione del Router Verifica del collegamento dell’hardware Il programma di installazione guidata ora controllerà il collegamento dell’hardware. Denominazione della rete wireless Il programma di installazione guidata visualizzerà il nome predefinito della rete wireless o Service Set Identifier (SSID).
Page 541 Collegamento e configurazione del Router Richiesta delle informazioni sull’account Internet (se necessario) Se il vostro account Internet richiede un nome utente e una password per il login, apparirà una schermata simile a quella sulla sinistra. Selezionare la nazione o il provider dal menu a discesa.
Page 542 Collegamento e configurazione del Router Collegamento e configurazione del Router Verifica della connessione a Internet Abbiamo quasi finito. Il programma di installazione guidata ora controllerà la connessione a Internet. Congratulazioni La procedura di installazione del router è terminata. Quando il router potrà...
Page 543 Collegamento e configurazione del Router Opzionale: Assistenza al collegamento di altri computer Questa operazione opzionale vi consente di collegare altri computer cablati o wireless alla vostra rete. Seguire le istruzioni a video. Congratulazioni Una volta verificato che i computer cablati e wireless sono collegati in modo corretto, la rete è...
Page 544 Metodo di configurazione alternativo Metodo di configurazione alternativo Fase 1 Collegamento dell’hardware – Leggere la guida di installazione rapida Vedi la guida o la fase 1: Collegamento dell’hardware dalla sezione precedente. Fase 2 Esecuzione delle impostazioni di rete del computer affinché...
Page 545 Metodo di configurazione alternativo Connessione al router Nella finestra del proprio browser compare la home page del router. La home page è visibile a qualsiasi utente. Per modificare le impostazioni del router, occorre connettersi. Facendo clic sul pulsante “Login” (Connessione) o facendo clic su un link qualsiasi della home page, si accede alla schermata di connessione.
Page 546 Metodo di configurazione alternativo Metodo di configurazione alternativo (10) (5) (4) Link di navigazione rapida Facendo clic su questi link è possibile passare direttamente in qualsiasi altra pagina avanzata UI del router. I link sono suddivisi per categorie logiche e raggruppati per schede, in questo modo si facilita la ricerca di una particolare impostazione.
Page 547 Metodo di configurazione alternativo 4. Pulsante di connessione/disconnessione Questo pulsante consente di connettere e disconnettere il router. Quando si è collegati al router, il pulsante riporta l’indicazione “Logout” (Disconnetti). Collegandosi al router si viene condotti in una pagina di connessione a parte dove viene richiesta una password. Una volta collegati al router, è...
Page 548 Metodo di configurazione alternativo Metodo di configurazione alternativo Fase 4 Configurazione del router per il collegamento al proprio provider di servizi Internet (ISP) Nella scheda “Internet/WAN” è possibile impostare il router per potersi collegare al proprio provider Internet (ISP). Il router è in grado di collegarsi praticamente a qualsiasi sistema ISP a condizione che le impostazioni siano state configurate correttamente per il tipo di connessione ISP desiderato.
Page 549 Metodo di configurazione alternativo Impostazione del tipo di connessione Dalla pagina relativa al tipo di pagina, è possibile selezionare il tipo di connessione utilizzata. Selezionare il tipo di connessione utilizzata facendo clic sul pulsante accanto al tipo di connessione e facendo quindi clic su “Next”...
Page 550 Metodo di configurazione alternativo Metodo di configurazione alternativo Impostazione del proprio tipo di connessione ISP in IP dinamico Un tipo di connessione dinamica è il tipo di connessione più comune che si può trovare nei modem via cavo. Impostare il tipo di connessione in “dinamico”...
Page 551 Metodo di configurazione alternativo Impostazione del proprio tipo di connessione ISP in IP statico Un tipo di connessione statico è il tipo di connessione meno comune rispetto ad altri tipi di connessione. Se il proprio ISP usa un indirizzo IP statico, è necessario conoscere il proprio indirizzo IP, la subnet mask e l’indirizzo gateway assegnato dall’ISP.
Page 552 Metodo di configurazione alternativo Metodo di configurazione alternativo Impostazione del proprio tipo di connessione su PPPoE La maggior parte dei provider ADSL implementa un tipo di connessione PPPoE. Nel caso si utilizzasse un modem ADSL, il proprio ISP potrebbe utilizzare il tipo di connessione PPPoE per collegarsi al servizio. Il protocollo PPPoE può...
Page 553 Metodo di configurazione alternativo Nome utente Questo spazio è disponibile per digitare il proprio nome utente assegnato dal proprio ISP. Password Digitare la propria password e digitarla una seconda volta nella casella “Retype Password” (Conferma password) per confermarla. Nome di servizio Raramente un ISP richiede un nome di servizio.
Page 554 Metodo di configurazione alternativo Metodo di configurazione alternativo Impostazione del proprio tipo di connessione ISP in Point-to-Point Tunneling Protocol (PPTP) [Valido soltanto per i paesi europei]. Alcuni ISP richiedono che la connessione avvenga mediante il protocollo PPTP, un tipo di connessione diffusa principalmente nei paesi europei. Questo protocollo consente di impostare una connessione diretta con il sistema dell’ISP.
Page 555 Metodo di configurazione alternativo Maschera di sottorete personale Viene fornita dal proprio ISP. Deve essere digitata in questo spazio. ID di connessione [facoltativa] Viene fornita dal proprio ISP. Questo spazio va lasciato vuoto se l’ISP non ha fornito un ID di connessione. Disconnetti dopo X...
Page 556 Metodo di configurazione alternativo Metodo di configurazione alternativo Impostazione del tipo di connessione per utenti Telstra BigPond ® [solo in Australia]. In questo caso, il nome utente e la password sono forniti da Telstra Big Pond. Digitare le informazioni di seguito. Scegliendo il proprio stato dall’elenco a tendina , l’indirizzo IP del proprio server di login viene inserito automaticamente.
Page 557 Impostazioni di un DNS personalizzato Un “Domain Name Server” è un server presente in Internet che traduce gli Universal Resource Locators (URLs) come “www.belkin.com” in indirizzi IP. Molti ISP non richiedono l’immissione di questa informazione nel router. Se non è stato inserito alcun indirizzo DNS specifico, la casella “Automatic from ISP”...
Page 558 Internet. Durante l’installazione del router, il suo indirizzo MAC specifico sarà “visto” dall’ISP e la connessione potrebbe non funzionare. Belkin ha previsto la possibilità di clonare (copiare) l’indirizzo MAC del computer nel router.
Page 559 L’interfaccia utente avanzata basata sul web Tramite il browser Internet, è possibile accedere all’interfaccia utente avanzata basata sul web. Nel proprio browser, digitare “192.168.2.1” (non digitare niente del tipo “http://” or “www”), quindi premere il tasto “Enter” (Invio). Nella finestra del proprio browser compare la home page del router. Visualizzazione delle impostazioni LAN Facendo clic sul titolo della scheda LAN si entra nella pagina di titolo della...
Page 560 Maschera di sottorete Non è necessario modificare la maschera di sottorete. Si tratta di un’opzione unica, avanzata, prevista dal router Belkin. Se necessario, la maschera di sottorete può essere modificata, tuttavia non va modificata a meno che non si abbiano motivi specifici per farlo. L’impostazione...
Page 561 è bene che l’indirizzo IP non cambi. Local Domain Name (Dominio locale) L’impostazione predefinita è “Belkin”. Per la propria rete è possibile impostare un dominio locale (nome della rete). Questa impostazione non deve essere necessariamente modificata a meno che non vi sia un’esigenza specifica per farlo.
Page 562 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Visualizzazione della pagina di elenco dei client DHCP È possibile visualizzare un elenco dei computer (conosciuti come client) collegati alla rete. È possibile visualizzare l’indirizzo IP del computer, il nome di host (se al computer ne è...
Page 563 Per identificare la propria rete wireless, viene utilizzato un nome chiamato SSID (Service Set Identifier). L’SSID è il nome della propria rete. Il nome di rete predefinito del Router è “Belkin N1 Wireless” seguito da sei cifre identificative del Router. Pertanto il nome della rete sarà simile a “Belkin_N1_Wireless_123456”.
Page 564 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Modifica del canale wireless Esistono numerosi canali operativi tra cui scegliere. Negli Stati Uniti ce ne sono 11 e nel Regno Unito (e nel resto d’Europa) ce ne sono 13.
Page 565 L’interfaccia utente avanzata basata sul web Impostazione della larghezza di banda Lo switch vi permette di impostare la larghezza di banda del router. Vi sono tre modalità. Solo 20MHz Impostando il router su questa modalità, opererà solo su frequenze da 20 MHz.
Page 566 Utilizzare la modalità protetta se la vostra rete è composta da schede di rete wireless n1 Belkin o da schede di rete 802.11g o 802.11b. In un ambiente con uno scarso traffico di rete wireless 802.11g o 802.11b, sarà possibile migliorare le prestazioni wireless N1 disattivando la modalità...
Page 567 è necessario accertarsi inoltre che il produttore della scheda/adattatori wireless supporti la protezione WAP2 e di aver scaricato e installato il driver più recente. Per la maggior parte delle schede wireless Belkin è possibile scaricare un driver di aggiornamento dal sito Belkin: www. belkin.com/networking...
Page 568 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Impostazione della protezione WPA-Personal (PSK) Come per la protezione WPA, la protezione WPA2 è disponibile sia nella modalità Personal (PSK) sia nella modalità Enterprise (RADIUS). Solitamente, la modalità WPA2-Personal è quella più diffuso nelle reti domestiche, mentre la modalità...
Page 569 L’interfaccia utente avanzata basata sul web IMPORTANTE: accertarsi che i computer wireless siano stati aggiornati in modo tale da poter funzionare con la protezione WPA2 e che le impostazioni siano corrette per poter effettuare la connessione con il router. Impostazione della protezione WPA Nota bene: per poter usare la protezione WPA, le schede di rete wireless devono essere corredate di software compatibile con la WPA.
Page 570 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Impostazione della protezione WPA-PSK Dal menu a tendina “Security mode” (Modalità di protezione), selezionare “WPA-PSK (no server)”. Come “Encryption Technique” (tecnica di crittografia), scegliere “TKIP” o “AES”. Questa impostazione dovrà essere identica per tutti i client configurati.
Page 571 L’interfaccia utente avanzata basata sul web Impostazione della crittografia WEP Nota per gli utenti Mac: L’opzione “Passphrase” (frase di accesso) non funziona con AirPort Apple . Per configurare la crittografia nei computer ® ® Mac, impostare la crittografia con il metodo manuale descritto nella sezione successiva.
Page 572 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Utilizzo di una chiave esadecimale Un codice esadecimale è composto da numeri e lettere che vanno dalla A alla F e dallo 0 al 9. I codici a 64 bit sono composti da 10 cifre e possono essere divisi in cinque gruppi da due cifre.
Page 573 L’interfaccia utente avanzata basata sul web Utilizzo della modalità Access Point Nota bene: questa funzione avanzata dovrebbe essere implementata soltanto dagli utenti esperti. Il router può essere configurato in modo da funzionare come access point di rete wireless. Utilizzando questa modalità...
Page 574 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Impostazione del controllo degli indirizzi MAC Il filtro indirizzi MAC è un potente mezzo per specificare quali sono i computer che possono accedere alla rete. Nota bene: questo elenco è valido solamente per i computer wireless. Questo elenco può...
Page 575 L’interfaccia utente avanzata basata sul web Impostazione di un elenco dei computer ai quali è permesso l’accesso Selezionare il pulsante di scelta “Allow” (Consenti) per creare un elenco di computer ai quali è consentito l’accesso alla rete wireless. Successivamente, nel campo vuoto “MAC Address” (Indirizzo Mac) digitare l’indirizzo Mac del computer wireless al quale si vuole garantire l’accesso alla rete wireless.
Page 576 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Configurazione della protezione firewall Il router è dotato di una protezione firewall che salvaguarda la rete da una vasta gamma di comuni attacchi degli hacker, tra cui: • IP Spoofing •...
Page 577 L’interfaccia utente avanzata basata sul web Configurazione delle impostazioni di inoltro interno La funzione dei server virtuali consente di instradare eventuali richieste di servizio esterne (di Internet), tra cui quella di server web (porta 80), server FTP (porta 21) o altre applicazioni attraverso il proprio router nella rete interna. Poiché...
Page 578 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Impostazione dei filtri relativi all’IP del client Il router può essere configurato in modo da limitare l’accesso a Internet, alla posta elettronica o ad altri servizi di rete. La limitazione di accesso ai servizi può...
Page 579 L’interfaccia utente avanzata basata sul web Attivazione dell’impostazione DMZ (Demilitarized Zone) L’impostazione DMZ consente di specificare un computer della rete da posizionare al di fuori della firewall di protezione. Questa operazione potrebbe essere necessaria nel caso la protezione stesse causando problemi con un’applicazione, come ad esempio un gioco o un’applicazione di videoconferenza.
Page 580 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Utilizzo del DNS dinamico Il servizio Dynamic DNS (DNS dinamico) vi permette di trasformare un indirizzo IP dinamico in un nome host statico in uno qualsiasi dei domini offerti dalla DynDNS.org.
Page 581 L’interfaccia utente avanzata basata sul web Arresto di un Ping ICMP Gli hacker informatici utilizzano quello che è noto come “pinging” per scoprire le potenziali vittime in Internet. Colpendo uno specifico indirizzo IP e ricevendo una risposta da detto indirizzo IP, un hacker è in grado di stabilire se ci sia qualcosa di interessante o meno.
Page 582 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Riavvio del Router A volte, se inizia a funzionare in modo scorretto, il router deve essere riavviato. Se il router dovesse essere riavviato, le impostazioni di configurazione NON saranno cancellate. Riavvio del router per ripristinare il normale funzionamento Fare clic sul pulsante “Restart Router”.
Page 583 L’interfaccia utente avanzata basata sul web Ripristino delle impostazioni predefinite Con questa opzione è possibile ripristinare tutte le impostazioni eseguite dal produttore del router. È consigliabile fare una copia di tutte le impostazioni prima di ripristinare quelle predefinite. Fare clic sul pulsante “Restore Default”...
Page 584 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Salvataggio di una configurazione corrente Questa opzione consente di salvare la configurazione attuale. Salvando la configurazione corrente è possibile ripristinarla in un momento successivo nel caso le impostazioni andassero perdute o venissero modificate.
Page 585 L’interfaccia utente avanzata basata sul web A salvataggio terminato, compare la finestra illustrata di seguito. Fare clic su “Close” (Chiudi). La configurazione è stata salvata. Ripristino di una configurazione precedente Questa opzione consente di ripristinare qualsiasi configurazione precedentemente salvata. Fare clic su “Browse” (Sfoglia). Si apre una finestra che consente di selezionare la posizione del file di configurazione.
Page 586 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Verrà chiesto se si desidera continuare. Fare clic su “OK”. Compare una finestra di promemoria. Perché il processo di configurazione si completi ci vorranno fino a 60 secondi. Fare clic su “OK”.
Page 587 L’interfaccia utente avanzata basata sul web Aggiornamento del firmware Di tanto in tanto, Belkin potrebbe pubblicare nuove versioni del firmware del router. Gli aggiornamenti del firmware contengono alcuni miglioramenti e consentono di risolvere possibili problemi esistenti nelle versioni precedenti. I nuovi firmware pubblicati da Belkin si possono scaricare dal sito Belkin, aggiornando in questo modo il firmware del router alla versione più...
Page 588 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web Download di una nuova versione del firmware Facendo clic su “Check Firmware” (Verifica firmware), e se una nuova versione è disponibile, compare una schermata simile alla seguente. Per scaricare la nuova versione di firmware, fare clic su “Download”.
Page 589 L’interfaccia utente avanzata basata sul web A salvataggio terminato, compare la finestra illustrata di seguito. Fare clic su “Close” (Chiudi). Il download del firmware è terminato. Per aggiornare il firmware, seguire le indicazioni riportate di seguito in “Aggiornamento del firmware del router”. Aggiornamento del firmware del router Dalla pagina “Firmware Update”...
Page 590 L’interfaccia utente avanzata basata sul web L’interfaccia utente avanzata basata sul web La casella “Update Firmware” (Aggiornamento firmware) ora visualizza la posizione ed il nome del file di firmware appena selezionato. Fare clic su “Update” (Aggiorna). Vi verrà chiesto se si è...
Page 591 L’interfaccia utente avanzata basata sul web Modiﬁca delle impostazioni di sistema Nella pagina “System Settings” è possibile inserire una nuova password per l’amministratore, impostare il fuso orario, attivare la gestione a distanza ed attivare e disattivare la funzione NAT del router. Impostazione o modifica della password amministratore Il router viene fornito SENZA password.
Page 592 L’utente non può impostare autonomamente l’orologio. Attivazione della gestione a distanza Prima di attivare questa funzione avanzata del router Belkin, ACCERTARSI DI AVER IMPOSTATO LA PASSWORD AMMINISTRATORE.. La gestione a distanza consente di modificare le impostazioni del router da qualsiasi punto di Internet.
Page 593 L’interfaccia utente avanzata basata sul web Funzione avanzata: L’opzione “Remote Access Port” consente di configurare la porta per la gestione remota. La porta di accesso predefinita è la porta 80. Abilitazione / disabilitazione NAT (Network Address Translation) Nota bene: questa funzione avanzata dovrebbe essere implementata soltanto dagli utenti esperti.
Page 594 Abilitazione / disabilitazione del servizio UPnP Il servizio UPnP (Universal Plug-and-Play) è un’altra opzione avanzata messa a disposizione dal router Belkin. Si tratta di una tecnologia in grado di offrire un funzionamento diretto delle opzioni di trasmissione di messaggi vocali, video, giochi ed altre applicazioni conformi agli standard UPnP.
Page 595 Configurazione manuale delle impostazioni di rete INNANZITUTTO, impostare il computer collegato al modem via cavo o ADSL seguendo queste fasi. Le stesse operazioni si possono eseguire anche per aggiungere altri computer al router dopo aver impostato il router in modo da collegarlo ad Internet. Configurazione manuale delle impostazioni di rete nei sistemi operativi Mac fino alla versione 9.x Aprire il menu “Apple”...
Page 596 Configurazione manuale delle impostazioni di rete Configurazione manuale delle impostazioni di rete Configurazione manuale degli adattatori di rete nei sistemi operativi Mac OS X Fare clic sull’icona “Preferenze di sistema”. Selezionare “Network” dal menu “Preferenze di sistema”. Selezionare “Built-in Ethernet” accanto all’opzione “Show”...
Page 597 Configurazione manuale delle impostazioni di rete Selezionare la scheda “TCP/IP” . Accanto a “Configura” dovrebbero comparire “Manualmente” o “Utilizza DHCP”. In caso contrario, verificare nella scheda PPPoE che l’opzione “Utilizza PPPoE” NON sia selezionata. Se lo fosse, il router deve essere configurato per un tipo di connessione PPPoE, usando il proprio nome utente e password.
Page 598 Configurazione manuale delle impostazioni di rete Configurazione manuale delle impostazioni di rete Configurazione manuale delle impostazioni di rete in Windows 2000, NT o XP Fare clic su “Start”, “Impostazioni” e quindi su “Pannello di controllo”. Fare doppio clic sull’icona “Network and dial-up connections” (Connessione di rete ed accesso remoto) (Windows 2000) o sull’icona “Network”...
Page 599 Configurazione manuale delle impostazioni di rete Configurazione manuale degli adattatori di rete in Windows 98SE o Me Con il tasto destro del mouse, fare clic su “Risorse di rete” e selezionare “Proprietà”. Selezionare “Impostazioni TCP/IP” per l’adattatore di rete installato. Si apre questa finestra. Se l’opzione “Specifica l’indirizzo IP”...
Page 600 Impostazioni del browser web consigliate Impostazioni del browser web consigliate Nella maggior parte dei casi non è necessario eseguire molte modifiche alle impostazioni del browser web. Nel caso l’accesso ad Internet o l’utilizzo dell’interfaccia utente avanzata basata sul web creassero qualche problema, modificare le impostazioni del browser in base alle impostazioni consigliate in questo capitolo.
Page 601 Impostazioni del browser web consigliate Accertarsi che non vi siano segni di spunta vicino a nessuna delle opzioni visualizzate: “Rileva automaticamente impostazioni”, “Utilizza script di configurazione automatica” e “Utilizza un server proxy”. Fare clic su “OK”. Ancora un clic nella pagina delle “Opzioni Internet”.
Page 602 Risoluzione delle anomalie Risoluzione delle anomalie Il CD di installazione non si avvia automaticamente. Se il CD-ROM non fa partire automaticamente il programma di installazione, il computer potrebbe avere altre applicazioni che interferiscono con il drive del CD. Se il programma di installazione guidata non compare entro 15- 20 secondi, aprire il proprio drive del CD-ROM facendo doppio clic sull’icona “Risorse del computer”...
Page 603 Risoluzione delle anomalie Staccare l’alimentazione del router per 10 secondi, quindi collegarla nuovamente. Accertarsi che la spia di alimentazione del router sia accesa, dovrebbe essere verde fissa. In caso contrario, accertarsi che l’adattatore CA sia collegato al router e collegato alla presa a muro. Verificare che vi sia un cavo collegato tra (1) la porta di rete (Ethernet) sul retro del computer e (2) una delle porte per computer cablati sul retro del router.
Page 604 In questo modo il router tenterà di comunicare nuovamente con il modem. Se la spia “modem” non si accende sul router dopo aver terminato queste operazioni, contattare il servizio di assistenza tecnica Belkin. Provare a spegnere e riavviare il computer.
Page 605 ISP. Per eseguire la ricerca nella knowledge base per questioni specifiche inerenti gli ISP, andare su: http:// web.belkin.com/support e digitare “ISP”. Se, dopo aver verificato queste impostazioni, non fosse ancora possibile accedere ad Internet, si prega di contattare il servizio di...
Page 606 Vedere le istruzioni del produttore del software firewall per conoscere la procedura di configurazione della protezione firewall per consentire l’accesso a Internet. Se, dopo aver verificato queste impostazioni, non fosse ancora possibile accedere a Internet, si prega di contattare il servizio di assistenza tecnica Belkin.
Page 607 Se non si riesce a collegarsi ad internet da un computer wireless, si consiglia di controllare quanto segue: Controllare le spie del router. Se si sta usando un Router Belkin, le spie dovrebbero essere così: • La spia “router” dovrebbe essere accesa.
Page 608 “Broadcast SSID” (Trasmetti SSID) sia abilitata. Questa impostazione si trova nella pagina di configurazione wireless “Channel and SSID” (Canale e SSID). Se, dopo aver seguito queste istruzioni, ancora non doveste riuscire ad accedere ad internet, si prega di contattare il servizio di assistenza tecnica Belkin.
Page 609 Risoluzione delle anomalie • Il livello delle prestazioni della rete wireless non è buono. • Il trasferimento dei dati a volte è lento. • Il segnale è debole. • Si incontrano difficoltà nell’impostare e/o mantenere una connessione con una rete VPN (Virtual Private Network). La tecnologia wireless è...
Page 610 Risoluzione delle anomalie Risoluzione delle anomalie Ho difficoltà nell’impostare la protezione Wired Equivalent Privacy (WEP) sul router Belkin. Collegarsi al router. Aprire il browser web e digitare l’indirizzo IP del router. (L’indirizzo predefinito è 192.168.2.1). Collegarsi al router cliccando il pulsante “Login”...
Page 611 Ad esempio: C3030FAF4BB2C3D44BC3D4E7E4 = codice a 128 bit Fare clic su “OK” e, quindi, su “Apply” (Applica) per salvare le impostazioni. Se NON si sta usando una scheda client wireless Belkin, leggere il manuale d’uso del produttore della scheda client wireless.
Page 612 Il patch può essere scaricato al sito: http://www.microsoft.com/downloads/details. Dal sito di assistenza Belkin è necessario anche scaricare il driver più recente per la propria scheda di rete wireless 802.11g desktop o notebook Belkin. Attualmente gli altri sistemi operativi non sono supportati.
Page 613 Una volta selezionato il pulsante “Advanced” (Opzioni avanzate), il programma di utilità di rete wireless Belkin appare automaticamente. Questa utility consente di gestire tutte le opzioni della scheda wireless Belkin. Dalla pagina “Wireless Network Properties” (Proprietà della rete wireless), scegliere una rete dall’elenco “Available Networks”...
Page 614 Risoluzione delle anomalie Risoluzione delle anomalie NON sto usando una scheda client per reti domestiche Belkin e ho difficoltà a impostare la protezione Wireless Protected Access (WPA). Per le schede di rete wireless per computer desktop e notebook di altre marche, sprovviste del software WPA, si può scaricare gratuitamente un file da Microsoft chiamato “Windows XP Support...
Page 615 Risoluzione delle anomalie Nella scheda “Reti wireless”, cliccare il pulsante “Configura” e si visualizzerà la seguente schermata. Nel caso di una rete domestica o di un piccolo ufficio, selezionare “WPA-PSK” da “Amministrazione rete”. Nota bene: selezionare “WPA (con radius server)” se si sta utilizzando il computer per collegarsi ad una rete aziendale che supporta un server di autenticazione come può...
Page 616 Risoluzione delle anomalie Risoluzione delle anomalie Tabella di confronto wireless Velocità 5 volte più 10 volte più 10 volte più massima sul 11Mbps link veloce dello veloce dello veloce dello mezzo fisico* rate/baseline standard standard standard 802.11b* 802.11b* 802.11b* I comuni I comuni I comuni I comuni...
Page 617 Risoluzione delle anomalie Assistenza tecnica www.belkin.com/ Per avere assistenza tecnica, andare al sito networking . Per contattare telefonicamente l’assistenza tecnica, chiamare i numeri: Nazione Numero AUSTRIA 08 - 20 20 07 66 REPUBBLICA 23 900 04 06 CECA DANIMARCA 701 22 403...
Page 618 Informazioni Informazioni DICHIARAZIONE DI CONFORMITÀ ALLE LEGGI FCC PER LA COMPATIBILITÀ ELETTROMAGNETICA Noi sottoscritti, Belkin Corporation, con sede al 501 West Walnut Street, Compton, CA 90220, dichiariamo sotto la nostra piena responsabilità che il prodotto, F5D8231-4 , cui questa dichiarazione fa riferimento, è conforme alla sez.
Page 619 Modifiche Le indicazioni FCC prevedono che l’utente venga informato del fatto che eventuali variazioni o modifiche apportate a questo dispositivo non espressamente approvate da Belkin Corporation potrebbero annullare la facoltà dell’utente di utilizzare il dispositivo. Canada-Industry Canada (IC) L’apparecchio radio wireless di questo dispositivo è conforme alle indicazioni RSS 139 &...
Page 620 Informazioni Informazioni EC Declaration of Conformity to R&TTE Directive 1999/5/EC Manufacturer : BELKIN LTD, EXPRESS BUSINESS PARK, SHIPTON WAY ,RUSHDEN NN10 6GL ENGLAND Representative : Belkin Ltd (residing in the EC holding the TCF) Product / Apparatus : N1 Wireless Router...
Page 621 Il luogo d’acquisto del prodotto. c. La data di acquisto del prodotto d. Una copia originale della fattura. 2. Il rappresentante del Servizio Clienti Belkin vi spiegherà come inviare la ricevuta e il prodotto Belkin e come procedere con il reclamo.
Page 622 Informazioni Belkin Corporation si riserva il diritto di riesaminare il prodotto Belkin danneggiato. Tutte le spese di spedizione per il prodotto Belkin restituito alla Belkin Corporation sono a carico dell’acquirente. Se Belkin determina, a sua discrezione, che inviare l’apparecchio danneggiato non è pratico, Belkin potrebbe decidere, a sua discrezione di farlo ispezionare e determinare il costo della riparazione.
Page 623 +33 (0) 1 41 31 01 72 fax +46 (0) 8 5229 1874 fax © 2007 Belkin International, Inc. Tutti i diritti riservati. Tutti i nomi commerciali sono marchi registrati dei rispettivi produttori indicati. Mac, Mac OS, Apple e AirPort sono marchi commerciali della Apple Computer, Inc., registrata negli USA e in altri Paesi.

Belkin F5D8231-4 Mode D'emploi

Les langues disponibles

Liens rapides

Manuels Connexes pour Belkin F5D8231-4

Sommaire des Matières pour Belkin F5D8231-4
