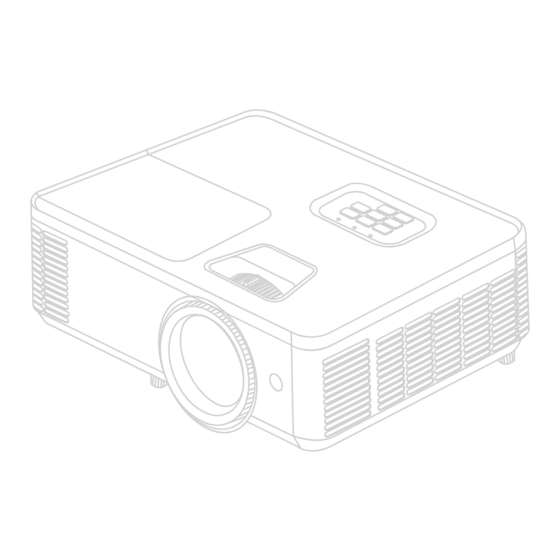

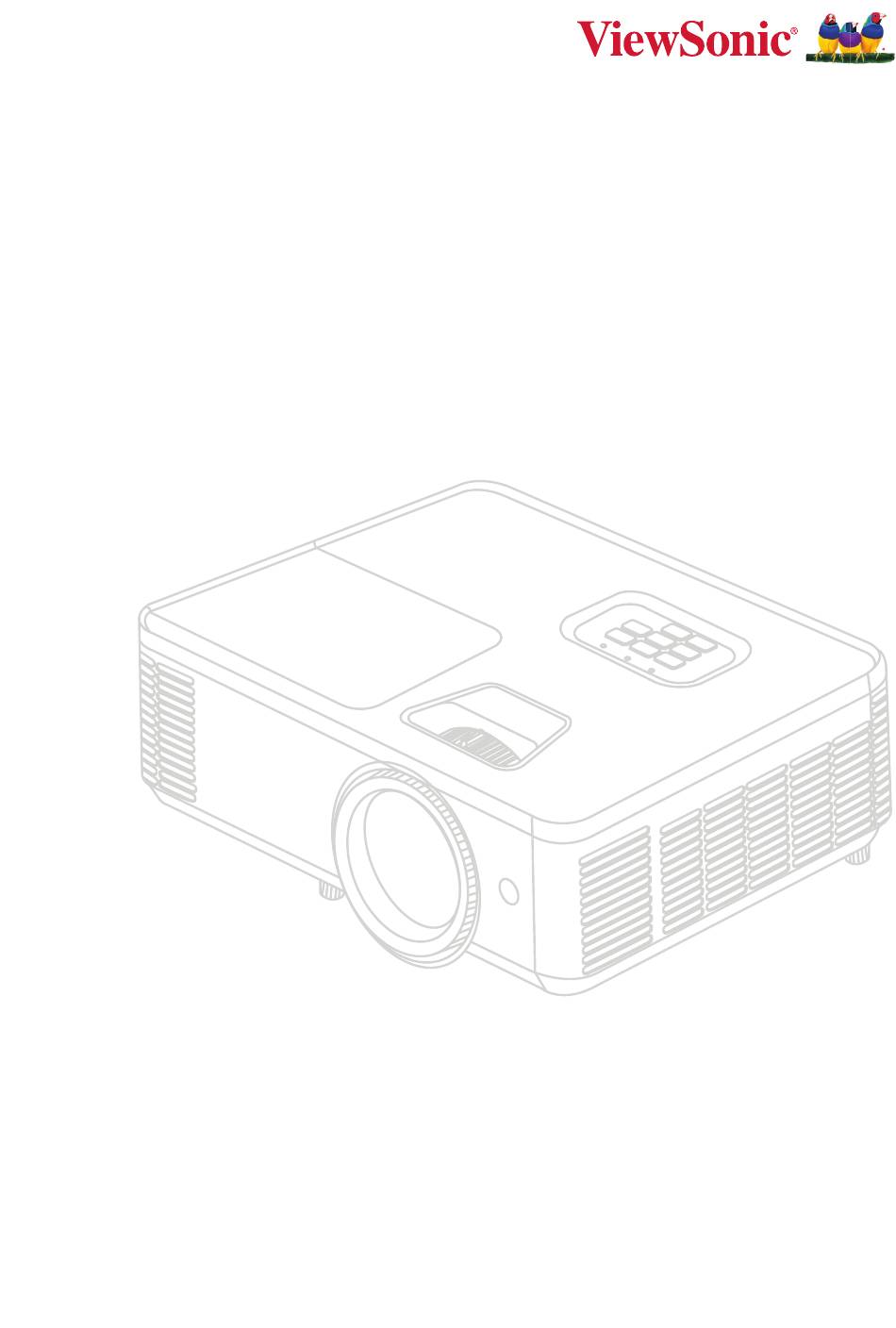

- Page 1 PX704HDE Projecteur Guide d’utilisation Nº de modèle VS19746 Nom de modèle : PX704HDE...
- Page 2 Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous sera utile.
- Page 3 Précautions de sécurité - Général Veuillez lire les Précautions de sécurité suivantes avant de commencer à utiliser le projecteur. • Gardez ce guide d’utilisation dans un endroit sûr pour une référence ultérieure. • Lisez tous les avertissements et suivez toutes les instructions. •...
- Page 4 (UPS). • Si de la fumée, un bruit anormal ou une odeur étrange sont présents, éteignez immédiatement le projecteur et appelez votre revendeur ou ViewSonic®. Il est dangereux de continuer à utiliser le projecteur. • Utilisez uniquement les pièces/accessoires spécifiés par le fabricant.
- Page 5 Précautions de sécurité - Montage au plafond Veuillez lire les Précautions de sécurité suivantes avant de commencer à utiliser le projecteur. Si vous avez l’intention de fixer le projecteur au plafond, nous vous recommandons fortement d’utiliser le kit de montage au plafond spécialement conçu pour le projecteur, et de vous assurer qu’il est correctement installé.
- Page 6 Contenu Précautions de sécurité - Général ........ 3 Précautions de sécurité - Montage au plafond ..... 5 Introduction ..............9 Contenu de la boîte ....................9 Présentation du produit ..................10 Projecteur ......................10 Clavier........................11 Voyants indicateurs ....................12 Ports d'E/S ......................13 Télécommande ......................
- Page 7 Utilisation du projecteur ........... 35 Menu OSD (Affichage à l’écran) ................35 Navigation dans le menu ..................36 Arborescence du menu à l’écran (OSD) ..............37 Utilisation du menu ....................43 Image Menu (Menu Image) ................... 43 Display Menu (Menu d’affichage) ................. 45 Setup Menu (Configuration) ................. 48 Options Menu (Menu Options) ................
- Page 8 Introduction Contenu de la boîte PX704HDE Series DLP Projector Quick Start Guide クイックスタートガイド http://vsweb.us Download Link http://vsweb.us/q/dn.php ViewSonic Projector Numéro Description Projecteur Télécommande Batteries Guide de démarrage rapide Cordon d'alimentation REMARQUE : Le cordon d’alimentation et la télécommande inclus dans votre emballage peut différer selon votre pays.
- Page 9 Présentation du produit Projecteur Numéro Description Aération (sortie d'air) Récepteur IR Clavier Bague de variation de la focale Aération (entrée d'air) Objectif de projection Pied réglable Bague de réglage du zoom Ports d'E/S ENTRÉE CA Verrou de sécurité REMARQUE : Ne bloquez pas les entrées/sorties d’air du projecteur.
- Page 10 Clavier SOURCE ENTER AUTO MENU EXIT Clé Description OURCE ENTER AUTO Permet de faire basculer le projecteur entre les modes Alimentation Veille et Marche. Corrige manuellement les images déformées résultant MENU Trapèze d'une projection avec un angle lorsque le menu EXIT d'affichage à...
- Page 11 Voyants indicateurs Voyant Description indicateur Voyant indicateur d'alimentation Voyant indicateur de source lumineuse SOURCE ENTER AUTO Voyant indicateur de température MENU SOURCE ENTER AUTO EXIT MENU SOURCE ENTER AUTO EXIT MENU EXIT...
- Page 12 Ports d'E/S Port Description HDMI 1 Port HDMI. HDMI 2 Port HDMI. USB (Sortie 5V/1,5A) Port USB type A pour l'alimentation et l’entretien (Service) RS-232 Port de contrôle RS-232. ENTRÉE AUDIO Prise d'entrée du signal audio SORTIE AUDIO Prise de sortie du signal audio. ENTRÉE CA Prise ENTRÉE CA.
- Page 13 Télécommande Bouton Description Masque et recouvre l'image de l'écran et la sourdine Sourdine AV du volume. Alimentation Permet de mettre le projecteur sous ou hors tension Synchro- Synchronise automatiquement le projecteur sur la nisation auto source d’entrée. Source Passe à la source d’entrée suivante. Permet de naviguer et de sélectionner les éléments Boutons de de menu désirés et d'effectuer des réglages lorsque le...
- Page 14 Bouton Description Trapèze Corrige manuellement les images déformées. Volume Diminue le niveau du volume. moins Vidéo Bouton non supporté Bouton non supporté HDMI Sélectionne la source d'entrée HDMI 1 ou HDMI 2. Aspect Affiche la barre de sélection du format. Utilise votre logiciel d'affichage (sur un PC connecté) qui répond aux commandes de page précédente Page...
- Page 15 Télécommande - Plage du récepteur Pour garantir le fonctionnement correct de la télécommande, suivez les étapes ci-dessous : 1. La télécommande doit être tenue à un angle de moins de 30° perpendiculairement au(x) capteur(s) de la télécommande IR du projecteur. 2.
- Page 16 Télécommande - Remplacement des piles 1. Enlevez le couvercle des piles de la partie inférieure de la télécommande en appuyant sur la prise de doigt et en le faisant coulisser. 2. Enlevez les piles présentes (si nécessaire) et installez deux piles AAA. REMARQUE : ...
- Page 17 Configuration initiale Cette section fournit des instructions détaillées pour la configuration initiale de votre moniteur. Choix de l’emplacement - Orientation du projecteur Vos préférences personnelles et la disposition de la pièce décideront de l’emplacement d’installation. Tenez compte des points suivants : •...
- Page 18 Dimensions de projection • Image 16:9 sur un écran 16:9 REMARQUE : • (e) = Écran (f) = Centre de l’objectif (b) Distance de projection (a) Taille de (c) Hauteur de (d) Décalage l'écran l'image vertical Minimum Maximum 38,70 42,36 1076 14,71 2,35...
- Page 19 • Image 16:9 sur un écran 4:3 REMARQUE : • (e) = Écran (f) = Centre de l’objectif (b) Distance de projection (a) Taille de (c) Hauteur de (d) Décalage l'écran l'image vertical Minimum Maximum 35,53 38,88 13,50 2,16 1016 47,36 1203 51,84...
- Page 20 1. Pour l’installation la plus sûre possible, veuillez utiliser un support de montage mural ou au plafond ViewSonic®. 2. Assurez-vous que les vis utilisées pour fixer le support au projecteur respectent les spécifications suivantes : •...
- Page 21 Branchements Branchement sur l’alimentation 1. Branchez le cordon d'alimentation à la prise ENTRÉE CA à l'arrière du projecteur. 2. Branchez la fiche du cordon d'alimentation sur une prise de courant. REMARQUE : Lors de l’installation du projecteur, intégrez un dispositif de déconnexion facilement accessible dans le câblage fixe ou branchez la fiche d’alimentation à...
- Page 22 Raccordement à des périphériques externes Branchement HDMI Raccordez une extrémité d’un câble HDMI au port HDMI de votre appareil vidéo. Puis branchez l’autre extrémité du câble au port HDMI 1/2 de votre projecteur.
- Page 23 Branchement audio Vous pouvez connecter divers appareils de diffusion sonore externes avec le port SORTIE AUDIO. Par ailleurs, vous pouvez vous connecter au port ENTRÉE AUDIO avec votre appareil pour utiliser la sortie audio du projecteur. REMARQUE : Entrée audio doit être réglé sur AUDIO1 dans le menu OSD.
- Page 24 Connexion USB type A Le port USB sert pour : La maintenance et les périphériques HDMI. REMARQUE : USB type A prend en charge une sortie d'alimentation de 5V/1,5A pour le chargement du dongle HDMI.
- Page 25 Connexion RS-232 Lorsque vous utilisez un câble de port série RS-232 pour connecter votre projecteur à un ordinateur externe, certaines fonctions peuvent être contrôlées à distance par le PC, y compris la mise sous tension/hors tension, le réglage du volume, la sélection de l'entrée, etc.
- Page 26 Utilisation du projecteur Mise en marche du projecteur 1. Assurez-vous que le cordon d’alimentation du projecteur est correctement branché à une prise électrique. 2. Appuyez sur le bouton Alimentation du projecteur ou de la télécommande pour allumer le projecteur. REMARQUE : •...
- Page 27 Sélection d’une source d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu’un plein écran à la fois. Le projecteur recherche automatiquement des sources d’entrée. Si plusieurs sources sont connectées, appuyez sur le bouton Source du projecteur ou de la télécommande pour sélectionner l'entrée de votre choix.
- Page 28 Menu d’aide Si aucune source d'entrée n'est détectée, le « Help Menu (Menu d'aide) » ci- dessous s'affiche.
- Page 29 Si une source d'entrée est détectée, le « Help Menu (Menu d'aide) » ci-dessous s'affiche.
- Page 31 Réglage de l'image projetée Réglage de la hauteur du projecteur et de l’angle de projection Le projecteur est équipé de (2) pieds de réglage. En ajustant les pieds, il est possible de modifier la hauteur du projecteur et l’angle de projection verticale.
- Page 32 Ajustement de la mise au point, du trapèze et du zoom Vous pouvez améliorer et ajuster la netteté et la position de l'image en ajustant la bague de mise au point, les touches Keystone, ou la bague de zoom.
- Page 33 Arrêt du projecteur 1. Appuyez sur le bouton Alimentation du projecteur ou de la télécommande et un « message d’arrêt » apparaîtra : REMARQUE : Le projecteur ne peut pas être éteint dans la minute qui suit son démarrage. 2. Appuyez à nouveau sur le bouton Alimentation pour confirmer et éteindre le projecteur.
- Page 34 Utilisation du projecteur Menu OSD (Affichage à l’écran) Le projecteur possède des menus d’affi chage à l’écran qui vous permettent d’effectuer des réglages d’image et de modifi er toute une gamme de paramètres. Menu Description Permet de régler le mode d'affichage, la luminosité, le Image contraste et d'autres paramètres liés à...
- Page 35 Navigation dans le menu Le projecteur utilise des menus d'affichage à l'écran multilingues qui permettent de régler l'image et les paramètres. 1. Pour ouvrir le menu de l'écran (OSD), appuyez sur le bouton Menu/Exit (Menu/ Quitter) du projecteur ou de la télécommande. 2.
- Page 36 Arborescence du menu à l’écran (OSD) Menu Sous-menu Option de menu principal Standard Bright (Brillant) Movie (Film) Display Mode (Mode Gaming (Jeux) Affichage) Blackboard (Tableau noir) User (Utilisateur) Brightness (-/+, -50~50) (Luminosité) Contrast (Contraste) (-/+, -50~50) Image Sharpness (Netteté) (-/+, 1~15) Color (Couleur) (-/+, -50~50) Tint (Teinte)
- Page 37 Menu Sous-menu Option de menu principal Hue (Teinte) (-/+, -50~50) Saturation (-/+, -50~50) (Rouge) Gain (-/+, -50~50) Exit (Quitter) Hue (Teinte) (-/+, -50~50) Saturation (-/+, -50~50) Green (Vert) Gain (-/+, -50~50) Exit (Quitter) Hue (Teinte) (-/+, -50~50) Saturation (-/+, -50~50) Blue (Bleu) Gain (-/+, -50~50)
- Page 38 Menu Sous-menu Option de menu principal 16:9 Format Native (Natif) Auto Edge Mask (-/+, 0~10) (Masquer bord) Zoom (-/+, -5~25) H (Horizontal) (-/+, -100~100) Image Shift V (Vertical) (-/+, -100~100) (Déplacer l’image) Exit (Quitter) V. Keystone (-/+, -40~40) (Trapèze V.) On (Activer) Auto Keystone (Trapèze auto)
- Page 39 Menu Sous-menu Option de menu principal English Deutsch Français Italiano Español Português Polski Nederlands Svenska Suomi ελληνικά 繁體中文 Language (Langue) 簡体中文 Русский Magyar Čeština عربي ไทย Setup (Installation) Türkçe Tiếng Việt Indonesia 日本語 Front Table (Sol avant) Front Ceiling (Plafond avant) Projection Rear Table (Sol arrière)
- Page 40 Menu Sous-menu Option de menu principal On (Activer) Security (Sécurité) Off (Désactiver) Month (Mois) Day (Jour) Security Timer (Minuteur Sécurité) Security Hour (Heure) (Sécurité) Exit (Quitter) Change Password (Modifier mot de passe) Exit (Quitter) Setup On (Activer) Mute (Muet) (Installation) Off (Désactiver) Volume (-/+, 0~10)
- Page 41 Menu Sous-menu Option de menu principal Black (Noir) Red (Rouge) Background Color (Couleur Blue (Bleu) arrière-plan) Green (Vert) White (Blanc) On (Activer) Direct Power On (Allumage direct) Off (Désactiver) Auto Power Off (min) (-/+, 0~180) minutes Advanced (Arrêt Auto (min)) (�vancée) On (Activer) Signal Power On...
- Page 42 Utilisation du menu Image Menu (Menu Image) Menu Description Il y a plusieurs modes d'affichage prédéfinis que vous pouvez choisir en fonction de vos préférences d'affichage. Mode Description Convient aux situations quotidiennes dans Standard un environnement de lumière du jour. Convient aux environnements clairs et Bright (Brillant) bien éclairés.
- Page 43 Menu Description Une valeur élevée permet d’obtenir une image plus nette ; Sharpness (Netteté) une valeur basse adoucit l’image. Règle une image depuis le noir et blanc jusqu'à des couleurs Color (Couleur) pleinement saturées. Plus la valeur est élevée, plus l’image devient verdâtre. Plus la Tint (Teinte) valeur est faible, plus l’image devient rougeâtre.
- Page 44 Display Menu (Menu d’affichage)
- Page 45 Menu Description Sélectionnez le rapport d'aspect de l'image projetée. Rapport Description d’aspect Met une image à l’échelle pour qu’elle soit affichée au centre de l’écran avec un rapport d’aspect 4:3. Cette option est adaptée aux images 4:3, telles que les images des moniteurs d’ordinateur, des téléviseurs à...
- Page 46 Menu Description 3D Mode (Mode 3D) Active ou désactive la fonction 3D. 3D-2D Sélectionnez la façon dont le contenu 3D doit s'afficher sur l'écran. Option Description Affiche un signal 3D. L (Left) (L (gauche)) Affiche le cadre à gauche du contenu 3D. R (Right) (R (droite)) Affiche le cadre à...
- Page 47 Setup Menu (Configuration) Menu Description Language (Langue) Sélectionnez la langue du menu de l'écran (OSD). Projection Sélectionnez la position de projection préférée. Menu Location Sélectionnez l'emplacement des menus à l’écran (OSD). (Pos. Menu) Security (Sécurité) Activez ou désactivez une demande de mot de passe avant d'utiliser le projecteur.
- Page 48 Advanced Option Description (�vancée) Default L’écran de démarrage de ViewSonic. (Valeur par défaut) Même couleur que le paramètre Neutral (Neutre) Background Color (Couleur d'arrière-plan). Lorsque vous connectez des appareils compatibles HDMI CEC au projecteur avec des câbles HDMI, vous pouvez les...
- Page 49 Options Menu (Menu Options) Menu Description Input Source Utilisez cette option pour activer / désactiver les sources (Source d'entrée) d'entrée. On (Activer) Le projecteur recherche uniquement la sélection d'entrée actuelle. Source Lock (Verr. Source) Off (Désactiver) Le projecteur recherchera d'autres signaux si le signal d'entrée courant est perdu.
- Page 50 Menu Description IR Function Permet d’activer/désactiver le fonctionnement de la (Fonction IR) télécommande. Background Color Affiche un écran noir, rouge, bleu, vert ou blanc lorsqu'aucune (Couleur arrière-plan) source d'entrée n'est disponible. Direct Power On (Allumage direct) Allume automatiquement le projecteur lorsque l'alimentation CA est fournie, sans avoir à...
- Page 51 Menu Description Optional Filter Installed (Filtre optionnel installé) Sélectionnez « Oui » pour afficher le message d'avertissement après un certain nombre d'heures. Sélectionnez « Non » pour désactiver le message d'avertissement. REMARQUE : Le réglage par défaut est « Non ». Après avoir installé...
- Page 52 Poids 2,70 kg (5,95 lbs) physiques Activer2 295 W (typique) Consommation électrique Désactiver < 0,5 W (Veille) ¹ Veuillez utiliser l'adaptateur secteur de ViewSonic® ou d’une source autorisée uniquement. ² La condition de test est conforme à la norme EEI.
- Page 53 Dimensions du projecteur 309mm (H) x 115mm (L) x 234mm (E)
- Page 54 Chronogramme PC HDMI Taux de Signal Résolution rafraîchissement (Hz) 640 x 480 60/67/72/75 SVGA 800 x 600 56/60/72/75 1024 x 768 60/70/75 1152 x 864 WXGA 1280 x 800 Quad-VGA 1280 x 960 SXGA 1280 x 1024 60/75 WXGA+ 1440 x 900 UXGA 1600 x 1200 WSXGA+...
- Page 55 HDMI 3D Taux de Signal Résolution rafraîchissement (Hz) Encapsulage de trame 1080p 1920 x 1080 720p 1280 x 720 50/60 Côte à côte 1080i 1920 x 1080 50/60 Haut et bas 1080p 1920 x 1080 720p 1280 x 720 50/60 REMARQUE : ...
- Page 56 Dépannage Cette section décrit certains problèmes courants que vous pouvez rencontrer lors de l’utilisation du projecteur. Problème ou question Solutions possibles • Assurez-vous que le cordon d’alimentation est correctement branché au projecteur et à la prise électrique. • Si le processus de refroidissement n’est pas Le projecteur ne terminé, veuillez attendre jusqu’à...
- Page 57 Problème ou question Solutions possibles • Lorsque vous regardez un DVD anamorphotic ou un DVD 16:9, le projecteur affichera la meilleure image au format 16:9. L'image est allongée • Si vous regardez un DVD au format 4:3, veuillez lors de la projection changer le format pour 4:3 dans le menu OSD du d'un DVD 16:9 projecteur.
- Page 58 Voyants LED Lorsque les voyants d’avertissement (voir ci-dessous) s’allument ou clignotent, le projecteur s’éteindra automatiquement. Débranchez le cordon d’alimentation du projecteur, attendez 30 secondes et réessayez. Si le voyant d’avertissement s’allume ou clignote, contactez votre centre de service le plus proche pour de l’aide. Voyant Voyant indica- Voyant indicateur...
- Page 59 • Assurez-vous que le projecteur est éteint et que le câble d’alimentation est débranché de la prise électrique. • Ne retirez jamais de pièces du projecteur. Contactez ViewSonic® ou un revendeur si une pièce du projecteur doit être remplacée. • Ne vaporisez et ne versez jamais de liquide directement sur le boîtier.
- Page 60 Informations réglementaires et de service Informations de conformité Cette section traite de toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent faire référence aux étiquettes de la plaque signalétique et aux marquages correspondants de l’appareil. Déclaration de conformité FCC Cet appareil est conforme à...
- Page 61 Les informations suivantes concernent uniquement les États membres de l’UE : La marque à droite est conforme à la directive relative aux déchets d’équipements électriques et électroniques 2012/19/UE (DEEE). La marque indique l’obligation de NE PAS jeter l’équipement avec les déchets municipaux non triés, mais d’utiliser les systèmes de reprise et de collecte conformément à...
- Page 62 2 du règlement. Mise au rebut du produit en fin de vie ViewSonic® respecte l’environnement et s’engage à travailler et à vivre vert. Merci de faire partie de l’informatique plus intelligente, plus écologique. Veuillez visiter le site Web ViewSonic® pour en savoir plus.
- Page 63 Microsoft, Windows et le logo Windows sont des marques déposées de Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic® et le logo aux trois oiseaux sont des marques déposées de ViewSonic® Corporation. VESA est une marque déposée de la Video Electronics Standards Association. DPMS et DDC sont des marques commerciales de VESA.
- Page 64 REMARQUE : Vous aurez besoin du numéro de série du produit. Pays / Région Site Web Pays / Région Site Web Asie Pacifique et Afrique Australie Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (Chine) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (anglais) Inde www.viewsonic.com/hk-en/ www.viewsonic.com/in/...
- Page 65 Projecteur ViewSonic® Ce que couvre la garantie : ViewSonic garantit que ses produits sont exempts de défauts de matériaux et de fabrication, dans des conditions normales d’utilisation, pendant la période de garantie. S’il s’avère qu’un produit présente un vice de matériau ou de fabrication pendant la période de garantie, ViewSonic réparera ou remplacera, à...
- Page 66 3. Emportez ou envoyez le produit en port payé dans l’emballage d’origine à un centre de service ViewSonic agréé ou à ViewSonic. 4. Pour plus d’informations ou le nom du centre de service ViewSonic le plus proche, contactez ViewSonic. Limite des garanties implicites : Aucune garantie, expresse ou implicite, ne va au-delà...
- Page 67 Exclusion de dommages : La responsabilité de ViewSonic est limitée au coût de la réparation ou du remplacement du produit. ViewSonic ne sera pas responsable de : 1. Dommages causés à d’autres biens par des défauts du produit, dommages causés pardesinconvénients,perted’utilisationduproduit,pertedetemps,pertede...
